Reprise du message précédent :
Ras quoi

Eau : 42
Boîtier cote composant : 40
Boîtier cote alim : 38
Air à proximité du pc, à cote de la prise d’air du rad top : 31
Delta : 11

J’ai pas les rpm en tête mais en gros niveau bruit pour une config indépendante sans mo-ra c’est correct. J’éditerai mon message avec les rpm.

J’ai moddé de manière non définitive le boîtier en collant deux arctic 140 contre la paroi, sur le cote, un au dessus du FLT, l’autre en dessous.
Ça améliore l’extraction de la chaleur.

J’ai commandé des pièces pour le faire proprement, ainsi que des noctua 140

Je me demandais à tout hasard s’il y avait un moyen de coller un 140 sur une paroi. A la place de la cage hdd, potentiellement je pourrais loger un 140 sur le coté. Mais je vois pas par quel moyen de fixation. Il faudrait des aimants qui se vissent sur le ventilo en fait …

Dites, je cherche un model de ventilateur 140mm avec beaucoup de pression et une grosse vitesse de rotation ( 3000rpm? )

Vous avez des références comme ça à recommander?

Merci

A recommander, non mais il y a :

https://noctua.at/fr/nf-a14-industrialppc-3000-pwm

Et à mon avis celui là vaut le détour, encore faut il le trouver.

https://www.silverstonetek.com/en/p [...] rator140i/

Je viens de commander 10 P12max.

En idle ?


j'espère pas

pour une température ambiante dans mon salon de 30 degrés
je suis a 31.5 de température d'eau en étant sur le net

Petit test de température de mon water qui tourne depuis plusieurs années :

Waterblock : EK Supreme HF

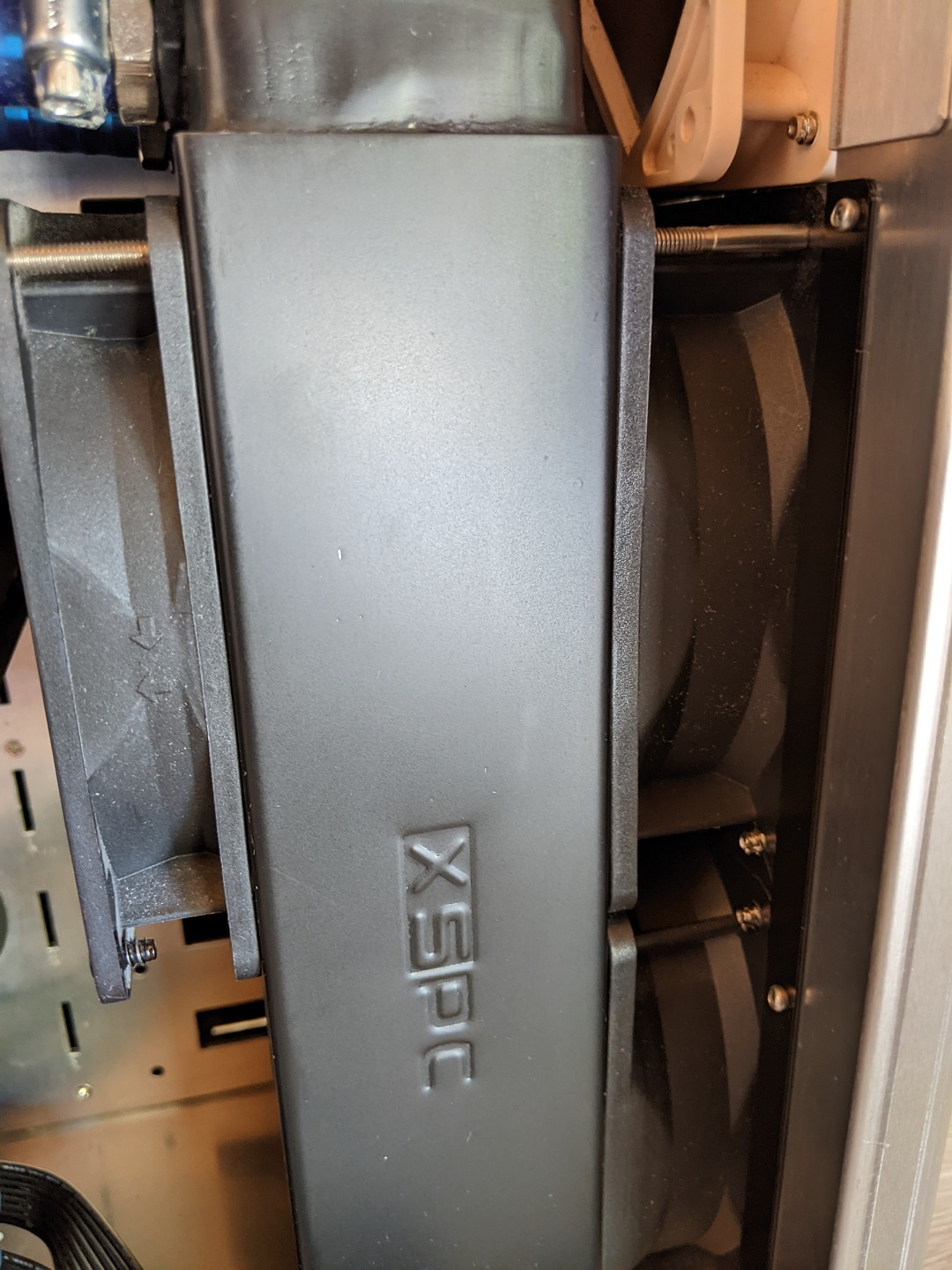

Rad : XSPC RX 240 V2 -
Ventilo : 2x Scythe Ultra Kaze 120x38mm + 1 120x25mm
Laing DDC 1T - Réservoir XSPC

Cinebench :
Température de la pièce 28°
Température de l'eau 34°
Ventilo @1000rpm
Cpu 100~110Watts

Prime95 :
Température de la pièce 28°
Température de l'eau 37°
Ventilo @1000rpm
Cpu 160Watts

https://zupimages.net/viewer.php?id=23/28/gbiy.jpg
https://zupimages.net/viewer.php?id=23/28/g9cw.jpg

Eau : 43
Boîtier cote composant : 41
Boîtier cote alim : 39
Air à proximité du pc, à cote de la prise d’air du rad top : 31.2
Delta : 12
Débit : 135 l/h

Push pull noctua a12x25 : 769 rpm
Push pull Arctic p12 : 688 rpm

2xarctic p14 sur le côté exhaust @ 743 rpm
Arctic p22 a l’arrière exhaust @ 1021 rpm

Hâte de voir le résultat.



Je viens de check, et ils sont fou ma parole. 33€ le ventilateur

Pour la bidouille que c'est, je vais plutôt acheter un ventilo 12v de moto sur d'occase sur LBC

Merci quand même

Hello !

Réception vendredi prochain si tout va bien.
Je te dirais ça depuis le topic matos joueur comme je vais installer ceci sur une config aircooling.

La température du tuyau de droite correspond à ce que j’ai au niveau de l’eau sur les sondes. Mais ça ne présage pas de la température de l’eau (même si ça coïncide en sorti). Les différences en gradations des couleurs seront bonnes selon le réglage mais pas forcément les valeurs numériques. La surface du tuyau en caoutchouc à l’extérieur n’est pas forcément identique à l’eau qui la traverse. J’écris ça, car je ne sais pas à ce niveau.
Par contre ce qu’on voit, c’est la taille des moteurs des 200mm qui font des zones mortes plus importantes. Et la différence de température du tuyau d’entrée et de sortie de 2,4°c.


Sympa la vue thermique...

D’ailleurs je sais pas si on peut voir l’efficacité du transfert thermique entre le processeur et le waterblock. Vais changer de boitier et la pâte thermique est naze car j’ai de moins bonne température qu’avant avec le même matériel. Faudrait que je regarde maintenant en filmant maintenant et plus tard quand je l’aurai changé lors de la réception du boitier.
Mais c’est peu accessible, et la focale est relativement longue sur la caméra pour cette mesure, pour voir le MoRa en entier je dois être à plus de 1m.

Ca vaut combien un capteur thermique correct ?

Tu as des versions Uni-T sur Aliexpress pour 200/300€ qui sont correctes en 160x120 ou 256x192, en dessous de ça la définition est trop faible (genre les 24x32)

Oui, les FLIR d’entrée de gamme ou modèles USB sont à éviter chez eux à cause de la résolution très faible. Là c’est du 384x288.


Merci à vous pour ces éléments.

attention quand même avec les caméras thermique.

Les surfaces "brillantes" ( et je met des guillemets car c'est pas aussi simple) ne reflètent pas du tout la température de ce qu'il y a à l'écran mais la, température apparente réfléchie. ( en gros la température de la source lumineuse )

Je m'en sert régulièrement au boulot et pour avoir une valeur précise de la température ça coute extrêmement cher ( 60.000€ notre flir    ), c'est extrêmement compliqué à paramétrer et ilfaut peindre avec une peinture spéciale les pièces qui sont trop réfléchissante ou brillante.

Bref oui ça donne une idée d'ensemble, mais gaffe à ne pas se faire avoir par de fausse imageries

Sur du brillant ou des surfaces bien réfléchissantes c’est flagrant.
Par contre c’est les valeurs de températures exacte même sur les autres surfaces qui demande une bonne connaissance des matériaux. Notamment du fait de l’émissivité différentes des matériaux (dont la température fait mention plus haut). Par contre, pour des inspections qualitatives, c’est beaucoup plus simple, moins complexe. À la base j’avais acheté cette caméra pour inspecter mes compagnons poilus en cas de blessures infectés. L’inflammation est visible même avec les poils sur l’imagerie thermique par exemple. J’ai profité de sa présence après pour contrôler l’isolation et j’ai pu détecter une petite fuite d’eau chez un ami. Puis s’ajoute toutes les autres conneries comme ici pour jouer.
Et accessoirement, la nuit en bivouac (sous la tarp, bien emmitouflé dans le sac de couchage) c’est sympa avec de la chance de voir d’autres animaux.

D’ailleurs sur l’image du haut, on voit clairement une illustration de ce qui est représenté dans un parfait reflet sur la partie droite du radiateur et à gauche du réservoir avec le reflet des tuyaux. Là c’est bien visible, mais sur d’autres surfaces c’est plus vicieux comme tu l’écris.

Effectivement,  c'est plus compliqué que juste appuyer sur ON et regarder les couleurs sur l'écran

Après la peinture spéciale pour MES usages en industrie,  c'est clairement overkill
Coller des petits carré de scotch d'électricien par dessus ça marche quasi aussi bien et c'est moins cher et bien plus facile à mettre en œuvre

La perte de précision existe mais est tellement marginale que ça ne mérite pas de se faire chier

Que pensez vous des noctua a14 chromax ?
Je ne sais pas si c’est mon montage mais j’entends le bruit de souffle assez rapidement @40/45% je crois. Faudrait que je note vraiment la limite acceptable pour moi. Et ça souffle pas fort.

J’ai tendance à penser que j’ai eu bien raison de me prendre le mo-ra en a20.

Particularité de montage : un adaptateur bitspower 120 vers 140, monté sur le côté du Lian li o11 d evo. J’ai deux d’ensembles comme ca, un au dessus du FLT, un au dessous. Le tout en extraction. (Sens 120 vers 140).


Oui mais comme tu disais, c'est de l'approximatif, avec +/- 10/20 voir 30% d'écart.

Je comparais aussi avec ma config à peu prêt équivalente, et on est dans le même ordre de grandeur.

Passer d'un delta théorique de 6.7° à 11°, ça fait +64%.


Pas faux

Je comparais au mien...

Pour mon cas, full exhaust avec rad 360 top push pull 39 mm full a12x25, et rad 360 25 push arctic p12 sur le côté semble être le plus intéressant.
Delta de 12 si % a Tamb près du pc
Delta de 10 si % a Tcompartiment composants. Ce dernier delta me parait plus pertinent.

T compartiment composants de 31.
Donc T eau de 41, sous 380 watts de tdp
Ventilation intermédiaire de l’ordre de 800/850 rpm.

Mesh avant avec deux noctua a14 @500 rpm intake.
Prise d’air par le bas via 3 arctic p12, asservi Tcpu, à revoir.
1 arctic p12 exhaust a l’arrière.
T compartiment alim de 35,5
Je vais remplacer le rad sur le côté par un 45 avec 3 a12x25 chromax push
Je m’attends à faire baisser Tcompartiment alim, et améliorer ma température d’eau. On verra.

Boîtier : o11 d evo

Au fait j’ai bousillé un alphacool st30 qui est tombé par terre alors qu’il avait un fitting dessus. Donc ça fuit au niveau du raccord rad/ fitting, et il est maintenant légèrement tordu au niveau du raccord. J’ai essayé de mettre de la bande blanche qu’on trouve en plomberie  mais ça n’a pas marché.

Je vais tenter de voir comment reparer ça et tester ça sur un circuit indépendant.


Ah mais si tu ajoutes le mesh en facade, ça change la donne
Et le rad sur le coté, c'est sympa aussi, bien qu'un peu plus galère pour le tubing je trouve.

Par contre, tu fais vraiment un fixette sur cette température du compartiment alim, pour moi c'est un faux problème, enfin bon..
Pas sur que la temp baisse par contre avec le rad sur le coté ?

As tu essayé avec un autre raccord que celui qui était monté ?
Pour ce qui est du Téflon il faut en mettre plusieurs tours, filet fasse à toi dans le sens des aiguilles d’une montre
Sinon dernier recours tu as la résine mais le raccord sera scellé donc vaut mieux mettre une extension de filetage



mauvaise idée ... rad qui fuit = poubelle

Merci
Oui sur plusieurs raccord.
La ce que j ai essayé c’est de rajouter un second joint sur un raccord barrow mais comme attendu ça ne marche pas.
Pour le Téflon j’en avais mis sur un adaptateur un peu à l’arrache…je vais retenter comme tu m’as dit.

Et effectivement dans ce cas ce serait un adaptateur à demeure. Mais ce serait un moindre mal.

Pour la résine je vais voir

Je suis d’accord avec toi sur le principe mais comme j’ai la possibilité de me faire un circuit à part pour tester ça vaut le coup de voir ce qui peut être envisagé.

Le truc c’est que l’épaisseur du rad est égal à la place que j’ai sur le côté. Ce qui veut dire que la chaleur va plus facilement aller vers l’extérieur à mon avis.

Après je suis à 1 mm près. Si je pouvais appliquer un joint de 1 mm pour faire une jupe ce serait parfait….


Un peu de mastic et c’est reparti.

Mesh, j’ai l’impression que tu sers a rien à 500 rpm

Enfin si un peu quand même.

A noter que certains LDR auto bouffent le mastic silicone (ça ne devrait pas être le cas avec du liquide spécial watercooling).
