Reprise du message précédent :
bonjour à tous (réédition d'un msg précédent avec plus de données !)

je viens de terminer ma nouvelle config :

Boitier Lian Li O11 Dynamic Mini Noir
Intel Core i9 11900k + Waterblock CPU Eisblock XPX Aurora - Acryl Chrome Digital RGB
RTX 3060ti FE + WB GPU Alphacool Eisblock Aurora Acryl GPX-N RTX 3070
Radiateur NexXxoS ST25 Full Cuivre 360
Radiateur NexXxoS ST25 Full Cuivre 240
Réservoir / Pompe EK-Quantum Kinetic TBE 160 DDC PWM D-RGB - Acetal
5x NB-eLoop X B12X--P-BL RGB

la configuration du boitier et le peu de place disponible font que l'air est envoyé sur les radiateurs depuis l'intérieur vers l’extérieur, y compris pour le rad du bas

PWM :
Pompe à 2200 tours et ventilateurs à 500 tours entre 0 et 70° CPU
Pompe à 4400 tours et ventilateurs à 1500 tours au delà

en full power supply OCCT j'obtiens les températures suivantes après 20min de Run (temp stabilisées) :
CPU 90° (étonnement les cores sont tous en dessous, entre 74 et 88° ! mais la température globale est affichée à 90)
GPU 50°
Eau : 38° (sonde dans réservoir)
Air frais boitier : 27° (température prise à 3cm des ventilateurs, juste avant aspiration vers les radiateurs)
Air frais pièce : 21°
Pompe : 4400 tours
Ventilateurs : 1500 tours

en jeux récents je suis à 50° cpu / 50° gpu avec pompe et ventilos à 2200 / 500 tours (donc dans un silence quasi total - sans les leds je ne saurais même pas que le pc est en marche - )

au final seule la température cpu en full power supply me parait élevée, qu'en pensez vous ? y a t'il matière à optimiser ?

Merci

Salut ! En attente de deux nexxxos st25 360 pour un 5800x3d et une 3080ti. Les valeurs que tu montres ne me rassurent pas par rapport à mon choix

Pour ton cpu je sais pas mais à la limite si c’est que sur occt…
Il serait intéressant de connaître les puissances consommées pour le cpu, in game vs occt.
Le 11900k est une sacrée bête de conso donc ça m’étonne à moitié…

Tu devrais essayer cinebench r23 pour voir.

Bonjour, je repose la question si une âme charitable peut me donner son avis ! Merci

Ici c'est plus custom.
Pour la pâte thermique, elle est peut être fournie avec le kit.

Mon avis est que c'est pas forcément le bon moment pour commander chez hybridcooling

Cf le topic à côté

link ?
EDIt : j'ai trouvé, merci

Du coup une alternative ? Je peux le faire moi même au pire mais difficile de trouver un WB pour ma CG. Les liens que j'ai sont sur Aliexpress (boutique officielle apparemment)


c'est du custom, juste qu'ils le montent pour moi.

EDIT :

Bon j'ai un site (en Chine je suppose) qui contient le WB et le radiateur :

https://www.formulamod.com/Barrow-P [...] 59814.html
https://www.formulamod.com/bykski-g [...] 93800.html

Maintenant me faut encore les tubes (souples), les embouts, et le liquide.
Un conseil ?

Tu as trouvé des données sur ces modèles ? Qualité de fabrication et refroidissement car il faudrait commencer par la avant même de savoir ce qu'il manque...


Oui, le WB est très bon apparemment, la radiateur pompe, plus difficile de trouver des infos.


Il n'existe que chez bykski le bloc OCF.
Je l'ai et il est très bien

Embouts tuyaux chez Barrow ou bykski ça ira très bien. Pour le tube si tu préfères tu peux prendre du ZMT chez watercool (EPDM noir)
Liquide, Aquacomputer DP ultra c'est du très bon de mon côté coloré ou non

tu as appliqué quoi sur le gpu avant de mettre le WB ?

Tu mets de la grizzly , mx' ou autre tant que c'est bien mis ça fait le taf par contre il faut que tu trouves les épaisseurs de pad car je doute qu'ils soient fourni avec

Salut. J’ai une question sur la conso du rgb. C’est pas directement lié au water mais je pense que vous maîtrisez le sujet.
Voilà mon souci : j’ai un seul port à rgb sur ma carte mère, reputé supporté 15 watts. J’ai un dedoubleur aRGB (en forme de pieuvre) et donc je peux potentiellement brancher 4 périphériques. Et j’ai justement besoin de brancher :

Le waterblock gpu de alphacool pour une 3080ti
Le waterblock cpu
Le réservoir flt120 de chez ek
La bande rgb du Lian li o11 dynamic evo

Mais je n’ai aucune idée du wattage de tout ça.

Est ce que je peux brancher ces 4 composants sans trop de pb ?
A noter que j’ai déjà branché le flt 120 et le waterblock cpu sans souci.

Édit : alphacool annonce 11 led sur son waterblock. Ça correspondrait à quoi ?

Et d’après les data sheet de ek sur une liste non exhaustive (malheureusement) de matos, on dépasse pas les 2,5 watts en général.

La conso va dépendre du type de led et leur puissance.
Pour donner un ordre d'idée, 1.8m de leds adressables (type Aura sync halo), avec la luminosité à fond, c'est autour de 5-6 watts.
Donc pour moi t'es très large...

Super ! J’ai bien l’impression aussi. Ça me conforte.

Merci !

Bonjour à tous,

J'ai comme projet le montage de dream-build pour raconter & retracer l'évolution informatique de 1986 à 2023.
Le projet à commencer il y'a 4ans , j'ai déjà réussis a réunir pas mal de données mais voilà concernant le début du watercooling je suis en manque d'informations.

Etant donné que le forum HFR dispose de membres qui ont connus le début du watercooling je fait ma demande ici.

Si des personnes aurais de vieilles photos ou référence d'ancien montage watercooling d'épôque je suis preneur surtout début des années 2000.

Merci à tous ceux qui pourrais m'apporter de l'aide.

je suis enfin passé à un vrai diamètre   avec du 10/16, et à un vrai réservoir, voire à un réservoir tout court

c'est quand même drôlement plus facile à purger

j'aurais pu faire plus propre avec une paire d'embouts 45° ou 90° mais là du coup ça passe nickel avec le mètre de tuyau que j'avais acheté donc ça me va bien. et c'est toujours overkill pour la 1080 stock

Hello,

Tu peux regarder sur les archives de Nokytech:
https://web.archive.org/web/2014102 [...] net/forum/

Tu as aussi JackyPc:
http://www.jackypc.com/index2.php3 [...] _choisie=1
(Pas que des pc wc, mais une bonne proportion).


Salut. J’ai acheté des silent blocs pour ma flt120. j’ai pas testé la compatibilité mais j’ai bon espoir. Je dispose de 8 silent bloc avec une tige filetée de part et d’autre du silent bloc et leurs écrous, ainsi que 4 silent bloc avec une seule tige filetée et les vis qui vont avec.

Ce que je ne sais pas :
Où mettre les silent bloc ? Entre le flt et les deux pièces en acier noir ? Ou entre les pièces d’acier noir et la structure du boîtier, ou les deux ?


Photos ? Schéma ? Histoire qu'on voit un peu mieux...
^^


Merci beaucoup pour les pistes , je vais fouiller le forum Noky je vais très certainement trouver pas mal d'infos la bas.
Si d'autres personnes ici ont de vieille photos d'anciens setup je suis preneur.
Merci.

Pour mieux visualiser, voici la notice et surtout les pages 6 et 7.

https://www.ekwb.com/shop/EK-IM/EK-IM-3831109819784.pdf

Je monte ma pompe avec les deux pièces en acier. A priori, je pense qu’il faudrait mettre des silent bloc entre le réservoir et les pièces en acier, et éventuellement aussi entre les pièces en acier et le châssis, à moins que ce ne soit trop ? Ou alors mettre juste des silent bloc entre la pièce en acier et le châssis…

En gros il y a 3 options.




Je ne comprends pas grand choses, faudrait vraiment que tu fasses un schéma de ce que tu veux faire.
Si tu veux limiter les vibrations, il faut qu'il y ait du caoutchouc entre chaque élément vibrant et ce sur quoi ils sont fixé, y compris la tête de vis.

Bon, merci à luttymiix pour ses conseils.
Globalement je vais faire une boucle complète et voir ce que je fais de mon AIO. Je pense que je peux améliorer certains points.


Du coup j'ai :
- 2 rads de 360 en cuivre, épaisseur 40mm Barrow
- 1 WB CPU AMD Barrow
- 1 WB GPU spécifique à ma carte Bykski
- 1 pompe + réservoir (130mm) Barrow
- du tube en EPDM
Il m'a aussi conseillé de mettre un T avec une valve pour la purge.

Je suis en train de faire un shéma en 3D pour voir si tout va.

Merci. J’ai fait comme tu m’as suggéré et mis 8 silent blocs.

Quelqu’un a t’il un capteur de débit / température alphacool et sait comment s’en servir ? Et surtout où le connecter ?


Faut un controleur ou bien un port sur la cm pour le connecter

Merci. Un octo ferait l’affaire ?

Quadro suffit si jamais tu n'as pas besoin de plus

Ok je te remercie.

Montage effectué

J’ai juste un souci de rgb. Aura sync ne reconnais pas mes 3 périphériques rgb (réservoir, gpu, cpu) branchés sur une pieuvre aRGB.

J’ai voulu essayer open rgb mais il me demande le nb de leds, ce que je ne connais pas. J ai pas osé mettre une valeur au pif de peur d’abîmer mon matériel….

Je ne sais pas si c’est possible de mettre une valeur approximative.


Chez moi aussi mais je peux quand même le faire fonctionner. ça apparait en truc générique dans l'outil asus

Merci. Malheureusement aucun périphérique détecté pour moi.

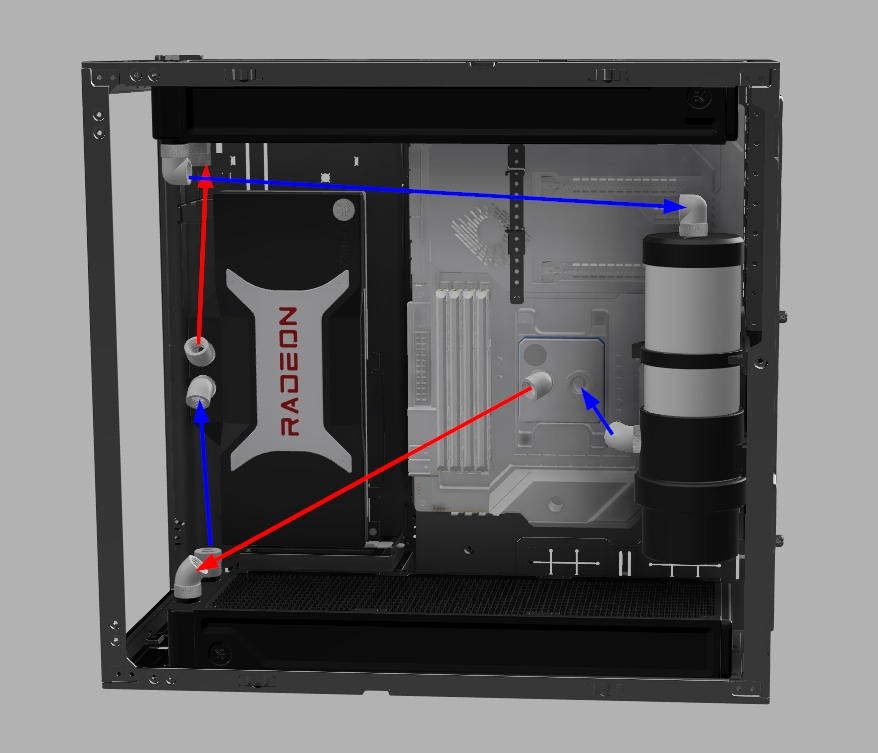

Voici un rendu de mon WC, qu'en pensez vous ?
Edit: je n'ai pas modélisé la purge à la sortie de la pompe
Edit 2 : je ne peux pas mettre de rad en facade + top dans ce boitier


T'as prévu quoi comme ventilation ?

PS: Ta section pompe > wb cpu me semble compliquée niveau courbe...

3 ventilo en facade (mesh) en plus des 6 ventilos sur les rads.
On m'a conseillé de faire de l'intake sur les 2 rads et du push sur la façade.

On ne dirait pas mais l'axe pompe WB est quasi aligné. ça devrait faire un léger arc

C'est parfois quand c'est "presque" aligné que c'est le plus compliqué.


Sinon, le terme "Push" indique juste que tu pousses l'air, mais pas dans quel sens par rapport au boitier.
On utilise donc plutôt admission/intake ou extraction/exhaust.


Bref, si tes deux rads prennent l'air extérieur, pense à mettre des filtres.
A l'inverse, il faudra enlever le filtre en façade pour l'extraction.


+1 surtout si tu utilises du tuyau souple

Hello,
Oui intake pour les deux rads et exhaust sur le front

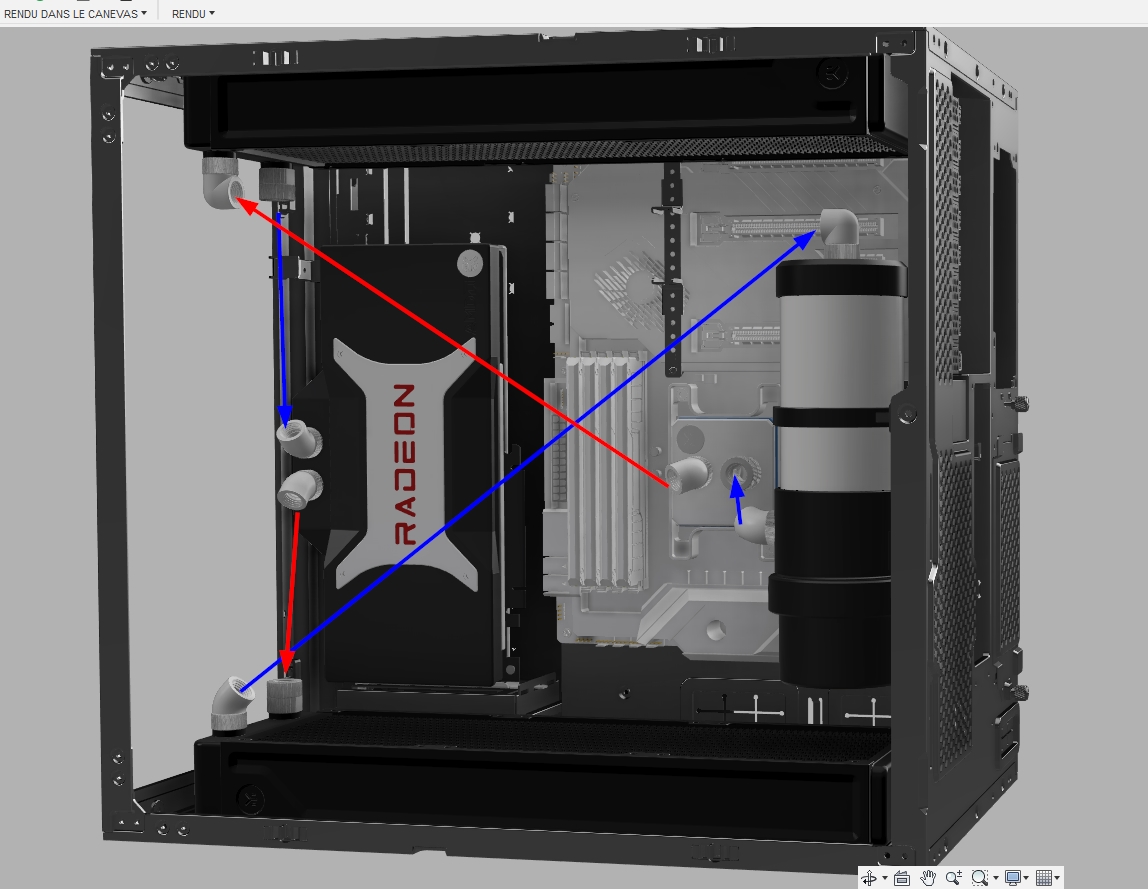

Je me demande si c'est pas mieux de partir du rad du bas vers la pompe pour éviter l'écoulement .

J'ai aussi vu des boucles du genre : pompe, rad,gpu,rad,cpu, réservoir

Vous en pensez quoi

Pour avoir posé la question il n'y quasi pas de différence, pour ma part Pompe > Rad > GPU > CPU > Rad > Pompe

le fait d'avoir le rad top qui va vers le réservoir ne pose pas de problème ? (genre ça s'écoule).
Je ne sais pas trop comment faire du coup.

à la base c'était ce combo qu'on m'a proposé : https://www.formulamod.com/Barrow-S [...] 08423.html

J'ai aussi vu ce modèle : https://www.formulamod.com/bykski-s [...] 48718.html



Je vous mets le schéma vide:



S'il faut je peux aussi remettre le GPU directement sur la CM ou en front up (à la vertical via le kit mais en front, pas comme sur l'image)

Non, pas de soucis d'écoulement (on est en circuit fermé).
Pour le schéma, ça rajoute des longueurs de toyo inutile (et donc un peu de pdc, même si négligeable) et ça serait assez inesthétique à mon sens.
