Avant toute chose, je part du principe ou vous êtes stable avec votre configuration actuel ; DRAM, PBO Custom et Curve Optimizer. Vous êtes au maximum de ce que le PBO avec votre réglage Curve puisse offrir en performance tout en étant stable H24. Si c’est pas le cas faite le nécessaire sinon c’est sûrement pas utile pour vous et probablement vous ne verrez pas de différence par la suite.

La méthode consiste à mixé votre configuration Curve & PBO avec un OC Fixe comme sur les Crosshair 8 Dark Hero en utilisant CTR. Pour vous expliquer je vais prendre mon CPU comme exemple tous le long ; Un Ryzen 5800X / DDR4 3800Mhz C14 en 1:1:1 sous Watercustom ( ce qui l’empêche pas d’avoir de forte température en charge lourde )

Avec ma configuration actuel, pour les besoins de ce mini tuto je fais une série de benchmark qui me servirons de référence avec un environnement pas forcément optimisé pour atteindre les meilleurs score, mais c ‘est pas le but de toute manière et c’est d’autant mieux car cela représente bien l’utilisation classique de nos PC dans la vie de tous les jours.

- Le PBO est réglé sur PPT 0 / EDC 90 / TDC 90 dans le bios, en limitant l’intensité j’ai réduit la chauffe global du CPU ce qui donne au boost plus de marge thermique. Réduire TDC par exemple va bridé votre fréquence maximum sous AVX. En effet AVX demande beaucoup d’intensité pour pas forcément beaucoup de tension. TDC 90 me donne 4200Mhz en moyenne avec Prime95 Small FTT pour 65° en moyenne.

Passons au benchmark classique avec seulement Curve + PBO Custom ;

- CBr15 : Fréquence minimum 4635Mhz en moyenne pour un score de 2550 points > https://ibb.co/mSKZw4D
- CBr20 : Fréquence minimum 4632Mhz en moyenne pour un score de 5704 points > https://ibb.co/kJ0mWDJ
- Prime95 : Fréquence minimum 4200Mhz en moyenne, l’EDC et TDC bride la monté en fréquence avec l’AVX, très important pour la suite plus tard > https://ibb.co/yNQR0s7

Je note ici que ma configuration en charge CPU classique à 100 % la fréquence tombe jusqu’à 4632Mhz, mais à côté j’ai de la marge thermique, le Ryzen 5800X est donné pour un TjMax de 95° et ce que je cherche c’est un maximum de performance en toute situation. J’ai donc 17° pour gratté de la perf et c’est la que CTR 2.0 intervient.

Avec CTR nous avons deux profils, dans mon cas j’ai P1=P2. Je sais que mon CPU si je prend en compte le TjMax peut faire 4725Mhz pour un VID de 1425mv ce qui me donne en vrai 1.388v avec le vdroop ( Merci le core#4 en carton ), je règle donc comme ceci : https://ibb.co/GJ5MMy3

J’ai déterminé avec OCCT en SSE / Medium https://ibb.co/gD5bfRQ , que mon CPU arrivé a 66 % je passe en dessous de 4725Mhz avec PBO. Je règle donc dans CTR le déclencheur P2 sur CCX usage max % 80 et CCX usage min % sur 68 %. Avec ce réglage, lorsque mon CPU arrive a 68 % d’usage, CTR va automatiquement prendre le relais et fixé tous les cores à 4725mhz vs 4630mhz. En dessous c’est le PBO qui gère le CPU. https://ibb.co/MsKDqpQ

Maintenant il faut absolument configuré le TDC / EDC Max dans CTR au cas ou une charge AVX tourne sur votre CPU, parce qu’en l’état actuel vous risquez de cramé purement et simplement le CPU !
Pour ce faire, je regarde les bench ci dessous fait avec le profil P1/P2 sur CTR et je check les valeur PPT / TDC et EDC max que j’ai obtenue. Pour moi c’est CBr15 qui a le plus fait tiré l’intensité, je suis à 115 % PPT ce qui me donne 161w, 112 % EDC et TDC qui me donne 101A pour 85° max en moyenne. Je retourne dans CTR pour fixé comme ceci > https://ibb.co/56jTF41
Si vous ne le faite pas, voici ce qui arrive > https://ibb.co/gM77v7s

Pour fini les bench avec Curve&PBO + CTR

- CBr15 : https://ibb.co/hDKSwwr
- CBr20 : https://ibb.co/wgPvp31

Voici le comportement que vous devez avoir, https://www.twitch.tv/videos/901071532 regader bien les 8 première colone sur la gauche (l'Overlay) les deux première minutes, on voit bien que dès que nécessaire, CTR prend le relais pour tenir une plus haute fréquence que ce que PBO peut me fournir
ici le CTR était réglé sur 4750Mhz mais j'ai jugé que d'une c'est trop haut et deux j'étais pas totalement stable.

Il me reste encore quelque test à faire, j'ai à de rare occasion le CPU qui chutte a 500Mhz comme si j'avais du thermal throttle alors que j'ai belle et bien de la marge, parfois CTR engendre une bonne latence qui fait que j'ai du drop fps sur Rocket League par exemple, c'est le Holding time dans CTR qui est la cause et j'ai pas encore cherché à voir comment je peux réglé ce problème, l'idéal aurait été de ne pas avoir de P1

Je suis pas dispo demain donc je répondrais au question Lundi au plus tard, laissé vos avis et surtout n'oublier pas de fixé TDC et EDC dans CTR de manière safe sinon adieu CPU

Edit : De ce que j'ai vu si CTR détecte une consommation au dessus des valeurs fixé, EDC, TDC ou PPT, alors il kill le logiciel qui engendre cette surconsommation, ou alors il stop le Profil P1 et P2 jusqu'a revenir à une situation normal, je sais pas encore exactement car a vrai dire j'ai eu les deux cas.

Autre constatation, plus je mets d'edc plus la vitesse du cache L3 augmente dans le test Aida64

Test ce matin, j'ai passé EDC de 135 à 110A, TDC à 75A, score CR20 à 4755pts, CR23 12253pts, les 2  en augmentation

@Bordel, l'interêt est démontré dans le mini tuto, ça me semble clair, ton PBO est basé sur une courbe tension/fréquence en rapport à la température en autre, ici la méthode c'est d'outrepassé le facteur température qui va te faire chutté la fréquence jusqu'a un point X ou à ce stade l'OC fixe sera plus perf malgrès une hausse de température. Dans mon cas je garde mon boost 4.9Ghz en SC, 4.8ghz jusqu'en 4-6 core puis ensuite CTR fais mieux donc il prend le relais.

SI ton PBO fait 4750mhz all core en bench, alors en OC fixe tu dois pouvoir monte quelque mhz plus haut  IL faut pas regardé ce que CTR te propose, mais ce que ton CPU est capable de faire en OC fixe dans le bios, en gros tu fais comme si tu OC classique avec le ratio dans le bios, sauf que tu le fais avec CTR dans le logiciel.

Ce que CTR me propose:

Ce que j'ai , PBO activé:

https://zupimages.net/up/21/06/prba.jpg


Tu me dis si j'analyse mal, corrige moi. PBO te donne 4800Mhz avec un effective clock à 4770Mhz ( pourquoi au passage ? ) et CTR te propose maximum 4750Mhz pour 1.3v.

Il faudrait que tu puisse être stable en OC fixe à 4775Mhz ou plus si les températures sont dans le tjmax (P1/P2 dans CTR), de cette manière quand ta courbe du pbo elle passe en dessous, CTR prend la suite pour reste à 4775mhz. Et le reste du temps tu profite de tous les autres boost.

Étrange, ça voudrait dire que t'es pas synchro, Zentimming dit quoi ?

Si ZT indique aussi 1000mhz  et que dans le BIOS tu es bien @2000mhz pour l'IF c'est qu'il doit y avoir un bug dans le BIOS à cette fréquence je pense

Et AIDA64 sur le memtest ça donne quoi avec cette frequence / IF ?

Excellent !
Tu as quel modèle de RAM ?

Il y a peu de MB qui supportent le 4800 et surement pas des MB amd. Intel je saurais pas dire, mais la plupart des MB X570 dépassent difficilement 4400, et de toute façon on degrade le UCLK a ces vitesses.

Nouveau BIOS pour Strix B550-E Gaming non Beta v1804 > https://dlcdnets.asus.com/pub/ASUS/ [...] S-1804.ZIP


Je l'essaie ce soir et vous dit ce qu'il en est.


Bon et bien de très bonnes nouvelles avec ce nouveau BIOS. Les bugs des ports USB sur les B550-E qui se déconnectaient aléatoirement et les rendaient inutilisables sont corrigés ! Tous les ports sont désormais 100% fonctionnels : c'était un sujet maintes fois abordé sur reddit. La courbe du CO a été revu à la hausse, certains cœurs en -30 ne passent plus mais passent en -25 voir -27. De manière générale je prends une marge de 5 donc dans les faits cela ne m'a pas posé de problèmes, je m'en suis aperçu en rejouant les valeurs de mon ancien tableau.

Bios très stable : peut être un très léger gain de perf. mais quasiment minime chez moi. Toujours des WHEA avec 4 barettes au dela de 3733 mais ça c'est la limitation de mon processeur. Dommage car je boote et je peux utiliser l'ordinateur sans problèmes notables @ 2100 mais les WHEA pètent de partout. Sinon ma config a base de 3080 FE et ryzen 5900 avec B550 et très très stable et ce même overclocké ou optimisé. Très content de ce nouveau matos, pour le coup j'en profite bien entre le télétravail la journée et le jeu le soir .



Merci pour le retour des USB, j'avais pas test et effectivement c'est bon de mon côté aussi

Pour le CO je suis comme toi, perdu entre 2 et 5 count, parcontre y'a une histoire de hard cap sur le PBO, j'ai pas creusé manque de temps.


Merci pour le retour des USB, j'avais pas test et effectivement c'est bon de mon côté aussi

Pour le CO je suis comme toi, perdu entre 2 et 5 count, parcontre y'a une histoire de hard cap sur le PBO, j'ai pas creusé manque de temps.


Quoi est-ce que tu entends par hard cap?


D'ailleurs ou voit 'on les changelog des bios ?

Genre pour le 5900X EDC c'est max 200A de ce que j'ai vu.


Quoi est-ce que tu entends par hard cap?

https://twitter.com/VeiiTM/status/1360233280944144384

Fait mal Cezanne en OC FCLK https://twitter.com/9550pro/status/ [...] 75/photo/1

En descendant le fil, je tombe sur une capture d'écran d'aida64:
à droite c'est mon score à l'instant, c'est quoi cette différence de L3

Nous avons relevé un peu avant que l'EDC avait un impact important sur le score du cache L3 dans AIDA. Mais pas à ce point là tout de même


En descendant le fil, je tombe sur une capture d'écran d'aida64:
à droite c'est mon score à l'instant, c'est quoi cette différence de L3

https://zupimages.net/up/21/06/qv6w.jpg
https://twitter.com/VeiiTM/status/1349461651481899014

J'ai grosso modo comme toi avec un EDC 90, parcontre j'ai un doute, c'est pas le TDC qui est la cause de ce bordel ?

Sinon le débit du cache L3 osef je vois aucune diff avec Fmax ou sans.

Techniquement un OC fixe ne peut pas etre mieux  que PBO + CO. Niveau stabilité t'arrive a quoi avec OCCT en SSE ?

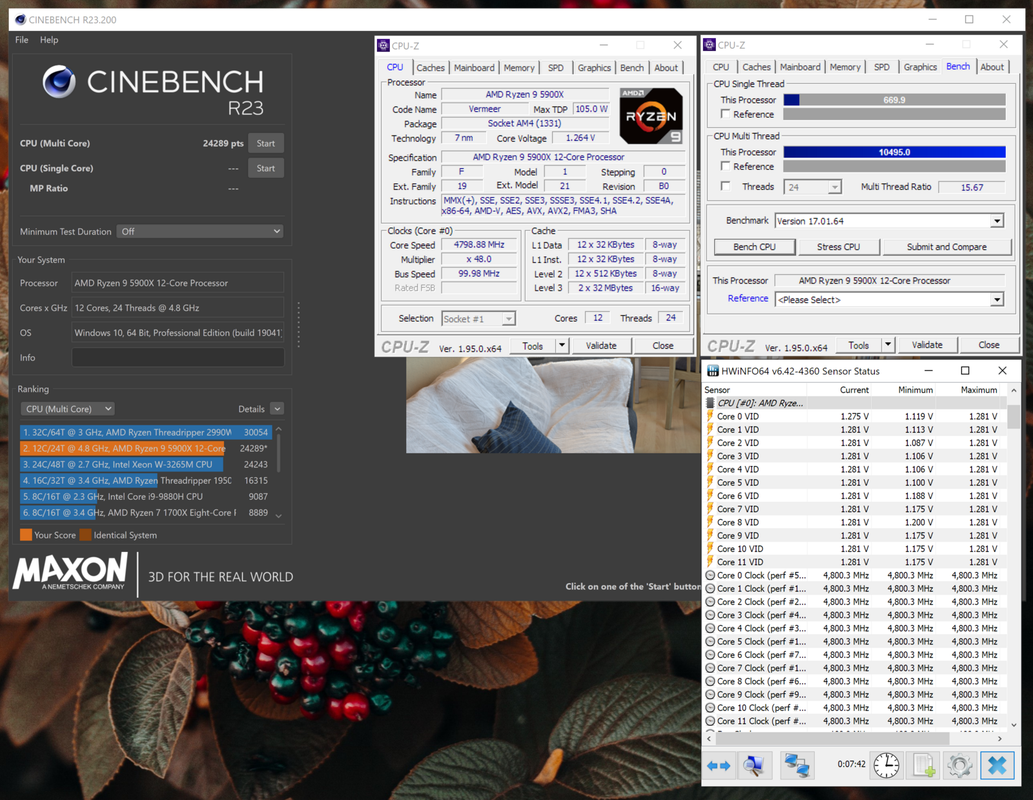

Ca me fait pareil avec CTR2, il me propose 4700 mhz sur tous les coeurs pour 1.275v. Sans voltage fixe et avec curve + pbo, cinebench pousse tous mes coeurs à 4650 mhz pour 1.31/32v
Du coup mon score cinebench R23 explose forcément et dépasse aussi les 24000 points le tout en chauffant bien moins. Seulement ce que propose CTR n'est pas stable du tout. J'ai pu jouer cet après midi sans soucis mais cinebench plante de temps en temps chose qui ne m'arrive jamais normalement. Je pense que les test de CTR dans mon cas ne sont pas assez poussés sur la stabilité.

Nous avons relevé un peu avant que l'EDC avait un impact important sur le score du cache L3 dans AIDA. Mais pas à ce point là tout de même

Je suis a plus de 400GB/s sur mon L3 avec le TDC à 88A et l'EDC à 150A.
Pour l'impact réel en revanche, je ne me prononcerai pas. Cela doit dépendre (sans aucun doute) du type de charge.
