Reprise du message précédent :
Hello topic !

Après quelques GameBoy je m'attaque à la restauration d'une Game Gear.

Symptômes : bah elle s'allume pas, le classique Le voyant rouge s'allume quelques secondes et ensuite plus rien. Je suis obligé de la débrancher quelques dizaines de secondes et de la rebrancher pour le faire réapparaître. Idem avec des piles.

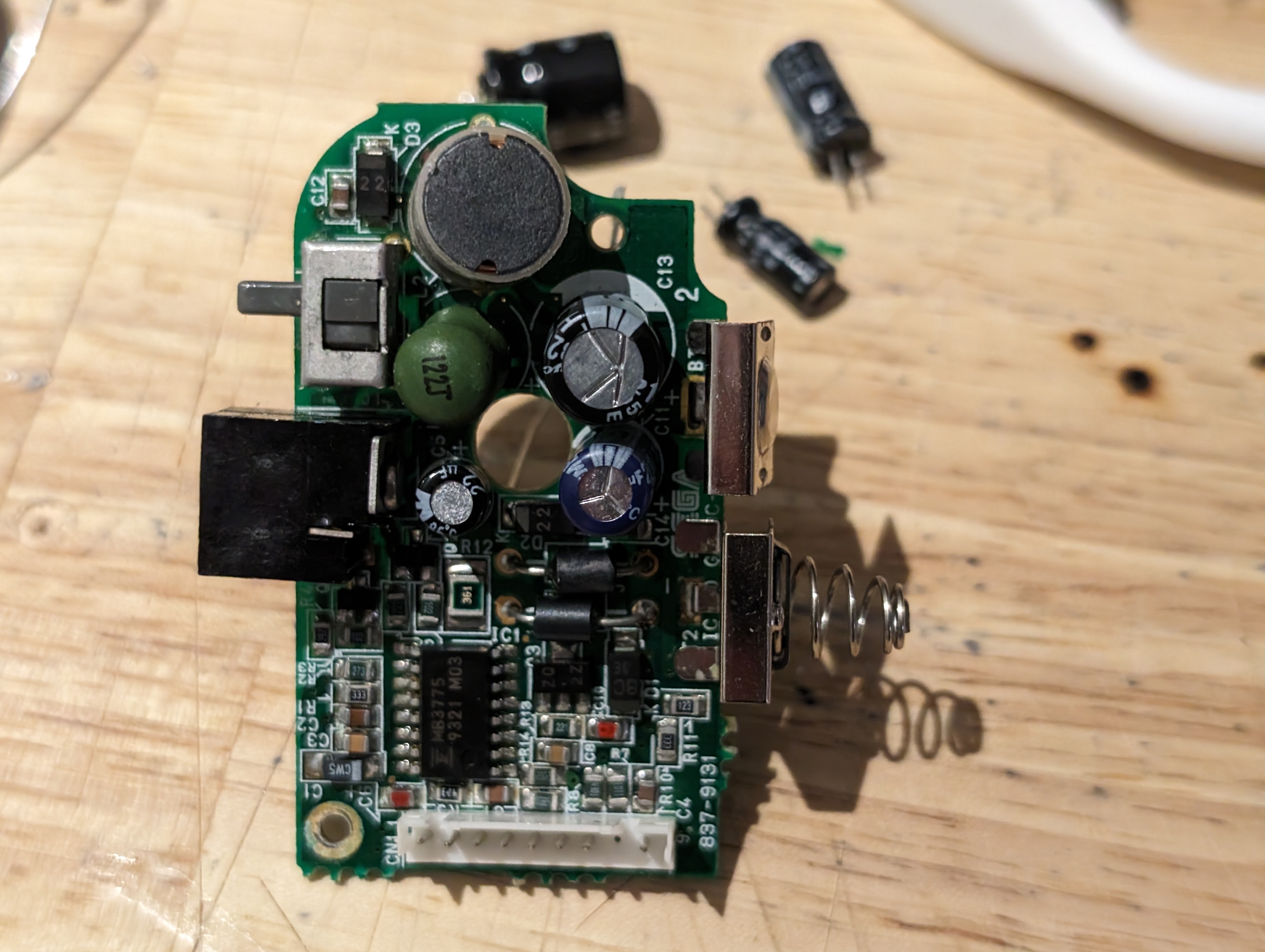

J'ai commandé un kit complet de condensateurs et j'ai profité d'un petit moment pour remplacer ceux de la carte d'alimentation.

https://rehost.diberie.com/Picture/Get/r/231400

Résultat : mêmes symptômes

Ma question : les symptômes évoqués ci dessus peuvent-ils également venir d'un condo défectueux autre que sur la carte d'alimentation ? (je me pencherai sur leur remplacement plus tard dans la semaine)

Une règle de base avec la Game Gear : acheter un kit de condensateurs pour remplacer tous ceux listés dans le kit (carte mère + alim + son).

C'est noté

Je vous tiendrai informé de la suite des opérations, certainement ce weekend

Tu as remplacé seulement ceux de l'alimentation ?
C'est pourtant ceux qui ne posent que rarement de soucis.
Tous les autres ils faut les changer.
Carte mere pour récupérer l'image voir carrément corriger le problème d'allumage et la carte son pour récupérer l'audio.

Oui uniquement ceux de l'alim, je n'avais qu'un tout petit créneau, je ne voulais pas m'attaquer au reste de la console.

Merci beaucoup pour les infos

Je te souhaite bon courage avec l'odeur de poisson pourri que tu t'apprêtes à découvrir

salut,

si la GG s'allume mais s'éteint aussi vite (Led rouge), ça sent plutot la mise en protection.... quelque soit l'état des condos....

j'ai aussi ce cas là, j'ai testé pendant des heures, et je n'ai jamais rien trouvé... mais la GG se met en protection si c'est bien le fait que la del rouge s'allume puis s'éteint aussitot ....


Avant de changer les condo c'est difficile a etre certain.

Mais j'ai refait pres de 10 GG et j'en ai eu plusieurs qui avaient ce symptôme de coupure immédiate et c'était bien les condo.


Hello.

Alors non la led rouge reste allumée une dizaine de secondes je dirais. Par contre si j'éteins/allume la console, plus rien.

Je dois ensuite débrancher la Game Gear quelques secondes, la rebrancher, et même symptômes, la led se rallume quelques temps.

Je ne manquerai pas de vous tenir informé Dans le pire des cas, si ça ne fonctionne pas, j'aurais juste perdu 4€ et un peu de temps.

J'ai tellement hâte, ça va me changer des GameBoy

Ah alors c'est différend, faut faire tous les condos, attention quand meme, sur GG, tu as 2 types de MotherBoard, celle à 1 cpu, celle à 2 cpu.

Je ne sais plus si c'est important pour les condos...bref, faut bien remettre le meme condo (farades et voltages) mais tu peux mettre un condo avec un peu plus de voltage mais surtout meme capacité en micro farade).

Bon courage

C'est la version avec un seul ASIC, j'ai commandé le kit correspondant sur eBay tout y est.

Merci

Par curiosité, t’as acheté un kit de condo polarisés avec des pattes ou bien un kit de condo CMS ?

Avec les pattes : https://www.ebay.fr/itm/15199070608 [...] media=COPY

Je ne suis pas assez équipé pour faire du CMS

Alors attention avec cette information qui est fausse.
Meme si généralement il y a de la marge.

La capacité dun condensateur est valable a la tension donnée.
Pour schématiser (meme si ce n'est pas vraiment linéaire) un condo 10uF 16V aura donc une capacité de 10uF à 16V et un condo de 10uF 32V aura une capacité de seulement 5uF à 16V.
Donc théoriquement on ne peut pas augmenter le voltage tant que ca. Alors attention.



J'ai dit un peu plus, là tu mets 100% en plus


Mais du 16V ou du 20V, ça ne gene pas grandement...

Y a des techniques pour souder du CMS sans matos spécial ^^
https://www.youtube.com/watch?v=EW9Y8rDm4kE

J'avais réussi à faire mes Game Gear sans même un microscope


Mais c'était pour prendre un exemple parlant.

J'ai tellement entendu de personnes qui disent qu'on peut prendre n'importe quel voltage tant que c'est au dessus.

Apres, je n'ai pas assez étudié la carte mère de la GG et je ne suis pas sur que ce soit possible de le faire vraiment par manque de doc sur l'ASIC, mais comme la partie condensateur peut avoir plusieurs fonctions la précision de la capacité peut etre très importante surtout pour la partie CEM, moins pour la partie filtrage et encore moins pour la partie réserve mais dans certains cas, même 20% peut être problématique.


clairement pas besoin d'un microscope ni matos spécial pour une GG, les condo en CMS sont largement assez gros.

Une simple pince a épiler suffit comme seul besoin, et cet outil n'est pas spécifique au CMS.

Ça inclut une bonne vue de série , moi c'est mort... plus la quarantaine passée...donc j'y vois plus rien de près.

je me demandais c'est facile de souder avec un microscope '' numérique '' (hdmi) ?

Je le fais avec une grosse loupe pour le moment.
Après mes consoles les plus récentes à réparer ou modifier c'est la saturn au delà jai arrêté.

D'ailleurs je pense revendre mes 3 saturns voir les 2 gamecube aussi.

Le raspberry pi 5 fait tellement mieux en sortie d'image comparé au hardware d'époque avec un retrotink 5X au cul.


Je pense que Luke de retrosix a suffisamment étudié la Game Gear pour se permettre de vendre son kit capa cms avec des voltages supérieurs


Oui alors non xD
J'ai tenté aussi l'expérience de la loupe, et franchement, le confort apporté par un microscope numérique avec écran LCD vaut vraiment le coup de l'investissement !
Je suis pas convaincu du gros intérêt de prendre une version avec sortie HDMI pour brancher une TV mais bon, après chacun ses goûts ^^

Tu utilises celle direct avec un écran, OK.

Je pensais que l'écran était trop petit du coup sur un grand écran que ça serait mieux.


J'ai jamais dis le contraire, pas besoin de monter sur tes grand chevaux


Bah le pb d'une TV, c'est que du coup t'as la tête pas forcément dans l'axe de ta position de travail alors qu'avec le LCD intégré, pas de soucis.


Point d'animosité de ma part

Hello.

Bon, petit échec pour la Game Gear. Tout se passait bien, mais sur certains emplacements de condensateurs, le contact sur la carte mère s'est barré ultra facilement, pourtant mon fer n'était pas très chaud et j'y suis allé minutieusement. J'ai réussi à me débrouiller tant bien que mal en grattant la carte pour souder sur la piste en cuivre mais rien à faire ça ne démarre pas : ni image ni audio (mais cette fois le voyant rouge reste allumé).

Vu l'état global de la carte mère je m'y attendais un peu, et ça ne fait que confirmer ce que je pense de Sega (ça tient pas bien dans le temps).

Tant pis, mais merci pour vos précieux conseils

Photo ?



tu as aussi changé les condos de la carte son ? tu as testé le son via un casque ?

Pour l'image, l'ecran est peut etre HS aussi

Si t'en fait rien envoie la moi.

J'ai ragequit et tout rangé Fuck Sega, Nintendo c'est mieux

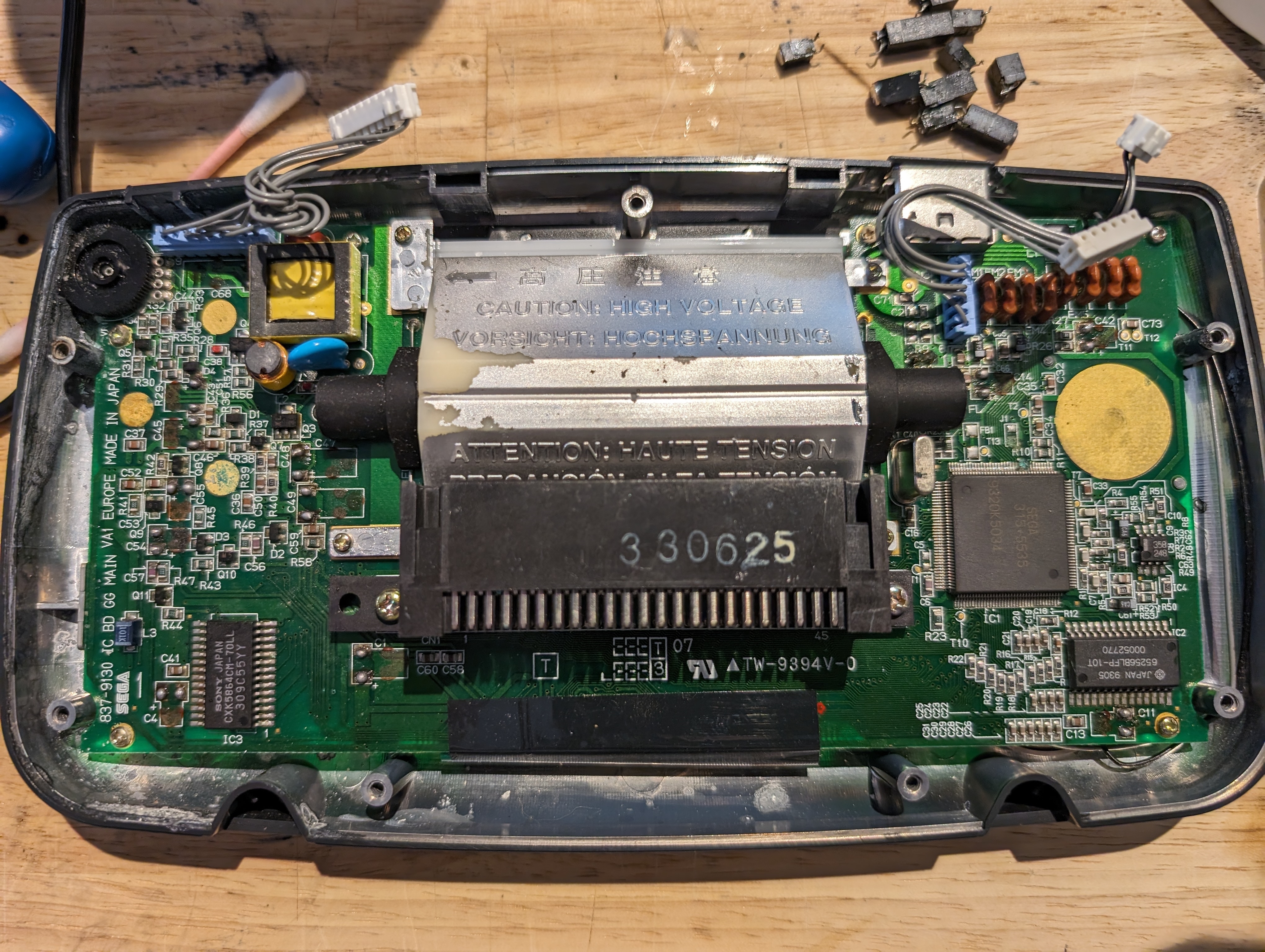

La dernière photo que j'ai faite est celle ci, quand j'avais préparé toute mes soudures :

Idem carte son, j'ai une piste qui s'est barré. Jamais vu ça, pourtant j'en ai réparé des consoles...

Bah tu sais quoi, pourquoi pas ! Cette game gear ne m'a rien coûté à la base, donc pour 10 balles (fdp et condo), je te l'envoie. Pas envie d'investir plus de temps et d'argent dedans, je vais rester sur mes GameBoy, SNES et PS1

Ca marche on continu en MP

Si jarrive a la ravoir je te tiens au courant et si tu veux je te la renvoie

Franchement, si tu la fais revenir d'entre les morts, c'est cadeau. Un post explicatif sur le topic suffira à me combler

test les continuités au niveau de tes soudures

J'ai lâchement abandonné l'affaire, pas trop de temps en ce moment, ça m'a gavé


Ouais on veut un roman photo de la bête


C'est un bon tu sais, tu vas vite vouloir la récupérer quand il postera des photos sur le topic



Je me suis procuré une famicom avec disk system, elle a déjà été moddée avec un "NES i/o" et un mod composite Voultar.


j'ai toujours voulu essayer cette machine!

Merci

J'ai recu la GG hier soir.

J'ai commencé à regarder et plusieurs choses expliquent le soucis :

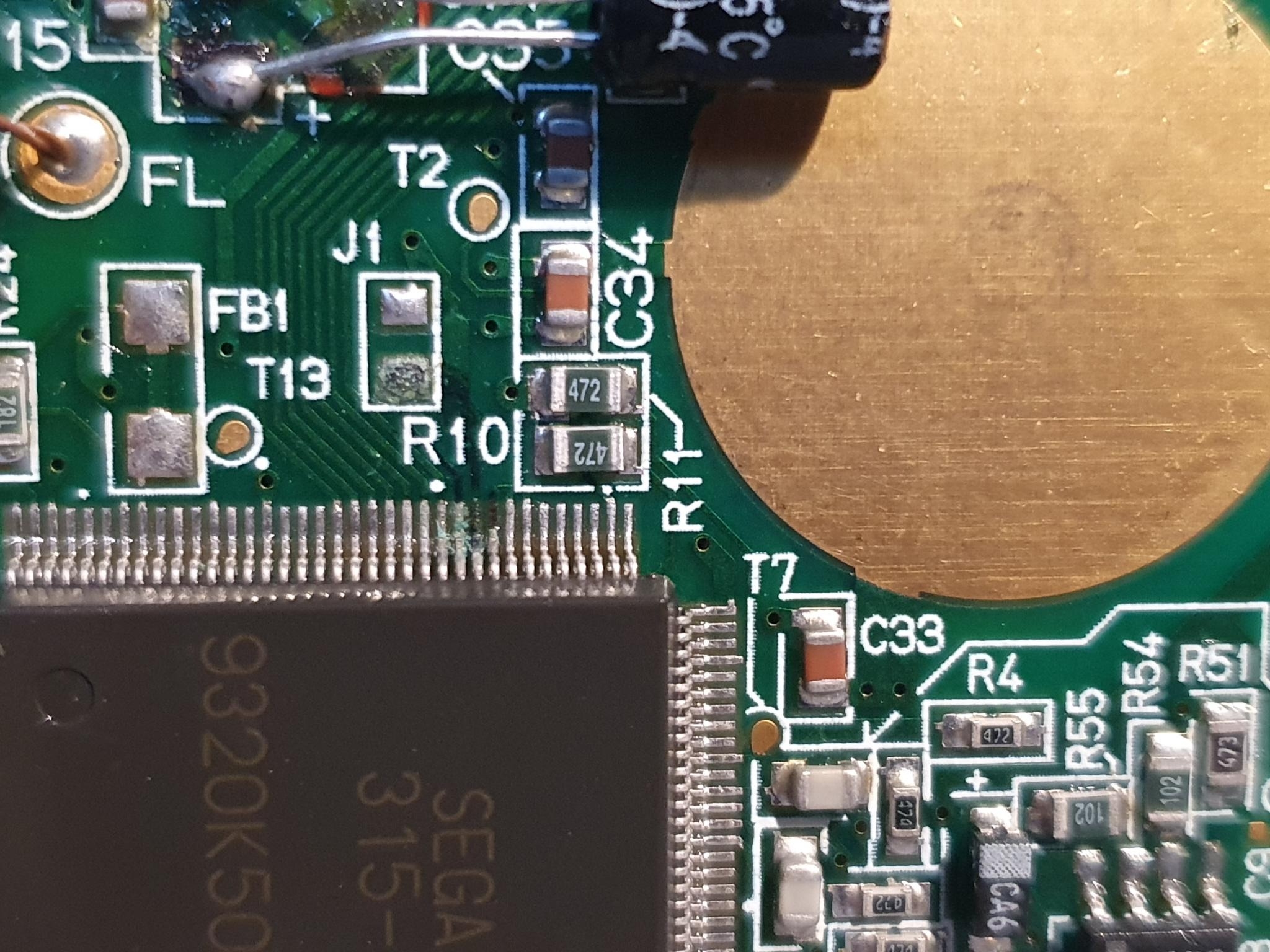

Déjà la piste du condensateur C68 a bien souffert, mais c'est réglé :

Ensuite pas mal d'oxydation, cette GG a probablement pris l'eau ou bcp d'humidité pendant le fonctionnement :

sous les boutons :

Et sur l'ASIC :

Des pistes sont carrément coupées, c'est ca qui l'empêche de démarrer.

Je dis que ca a pris l'eau en fonctionnement car c'est concentré sur les pattes ou passe pas mal de courant : c'est l'alim (+5V) du composant, ce qui accélère l'oxydation.

Je pense que c'est réparable, il faut retirer des pistes sur l'ASIC, mais c'est sacrément minutieux.

il y a meme des pattes cassées sur l'ASIC


Non, pas de patte cassée, c'est la piste qui s'est décollée.

Après un petit nettoyage rapide on voit mieux :




mouaip

chaud quand meme

Ah ben forcément avec des photos on comprend mieux l'ampleur des dégâts

Hâte de voir si t'arriveras à la faire refonctionner
