Reprise du message précédent :
@Golgota

Voici la config

Z370 Aorus Gaming 7, i7-9700K refroidissement Monoblock EK, 32 Go hyper x 3200Mhz, Aorus 1080ti Xtreme Waterforce modifié avec un Waterblock EK, radiateur 360 PE et 240 PE EK, Pompe EK D5, Reservoir EK Res X3 250 de 440 ml, un peu de stockage avec un Intel 1To 660p NVME, 480 Go Intel 530, 2 To WD Red, Corsair AX860i, un peu de LED avec un nzxt Hue + AER RGB le tout dans un Phanteks Luxe 2 le tout propulsé par 5 Noctua NF-A12 x25.

https://reho.st/self/5355d968486050 [...] ac1ba8.jpg

Il est beau



Vraiment belle (edit : je ne parle bien sur que de ta config et wc ), , bravo

Un petit sondage sur le RGB, si vous aimez ou pas, et si vous aimez, quel effet aimez vous le plus.


Magnifique ! une Oeuvre d'art !

Pour la prochaine configuration,je vais monter d'un level et viser une configuration full WC et RGB à l'image de celle-ci.

Une vielle photo (y avait encore que 16Go sur la config et le cache cable pas en place) une autre, ancienne aussi,
mais comme je galère avec mon smartphone pour prendre des photos, suis un gros nul, y a pas d'autre explication



Dsl pour les reflets, maintenant le rgb est sur cycle, l'effet est excellent, les tubes changent de couleur
(ils sont bleus d’origine, mais avec le monoblock etc qui changent de couleur,
les tubes passent du bleu au vert, au rouge, noir etc... excellent

Le temps de upload une petite vidéo et je te link ça, mais dsl pour la qualité,
j'ai voulu la faire de "nuit", bin mon apn est vraiment merdique, ou ça vient de moi,
bref beaucoup de bruit sur l'image de la vidéo et le rgb est comme saturé, certainement que l'apn n'aime pas ça lol


edit voila la petite vidéo avec le rgb en color cycle sur le haut (le bas n'est pas rgb, mais que b ^^)
dsl pour la qualité

https://www.youtube.com/watch?v=uN9_vV00jME


oui je sais le câble management est pas fini, lol je suis une grosse feignasse

En plus de la photo ! le lien ne fonctionne pas

Pour les reflet c'est simple, retire la vitre  et  pour le flou l’idéal c'est de faire une photo sur un trépied ou support

https://youtu.be/uN9_vV00jME

Normalement le lien la fonctionne, pour la vitre, oui tu as raison, mais pfff, la flemme lol.

Pour la photo si tu clic dessus, rien?

edit : je la fout en grand si la vignette ne fonctionne pas

Mais maintenant je suis en color cycle sur le haut, je trouve l'effet sympa avec le changement de couleur des tubes, mais sur la vidéo ça le fait pas trop, apn de daube ^^



Dans la même lignée que castacorp,en effet c'est esthétiquement très proche.
En me répétant: c'est Magnifique ! une vrai Oeuvre d'art !

Je suis jaloux

Bien loin de ma Bouse de Tour    mais j'ai quand même une mobo RGB+ une CG installé à la verticale full rgb (Les ventilos à led sont super esthétique !   ,d'ailleurs je n'active pas le fan stop )
Dommage que Mon Water CPU n'est pas RGB du moins avec des leds sur les durites et sur la plaque de contact en cuivre sur le cpu comme sur le H150i Pro RGB.
Mais à 179.95 euros contre 119 euros (en promo) pour mon Celsius S36 ,il est moins chère que le Corsair et plus ou moins la même efficacité mais au design rustique

Si il y a prochaine configuration,je viserai un FULL Watercooling (CPU+Ram+Cg+VRM ) avec le même niveau de finition

Sur Ma configuration, au niveau esthétique, il y a le câble management à revoir après je vise surtout l’efficacité,la puissance.
Je vais investir prochainement dans une Aorus Z390 Master + un SSD Samung 970 Evo ou Pro de 512 GO + 2x8 go DDR4 de ram 3200 mhz.

Ainsi,je pourrai me faire 2 configurations ( une avec un I7 8700K+ Aorus Z370 G7 +Aorus GTX1070 TI +16 go ) et de l'autre un I9 9900K +Z390 Aorus Master+ RTX Aorus 2080 super...

J'hésite toujours entre un SSD Nvme Samsung 970 Evo 500 GO ou un 970 Pro 512 go. ??
Sachant que j'ai toujours depuis 2011 ,un ssd sata Samsung 830 Pro avec «seulement» 12 TO en écriture.

Mais que mon SSD Nvme 960 evo 250 GO à 20 TO d'écriture    pour à peine 2 ans alors que son MTBF est de «seulement» 100 TO contre 300 TO pour le 960 Evo 500GO et 600 TO pour le 970 pro 512 go.

En SSD Nvme 500 go,vous me conseillerez quoi ? le Pro ou l'évo sachant que j'écris beaucoup

PS:Le fait de mettre le SSD Nvme sur le premier port recouvert de son heatspreader a fait radicalement chuté les températures

PS2: les tubes,durites de refroidissement sont fabriqués en quel type de matériaux (Du verre,du plastique...) ?

Pour le tubing c'est en petg (facile à travailler et pas cassant comme les tubes acrylique, ou la faut vraiment faire attention, avec le petg, c'est du solide.)

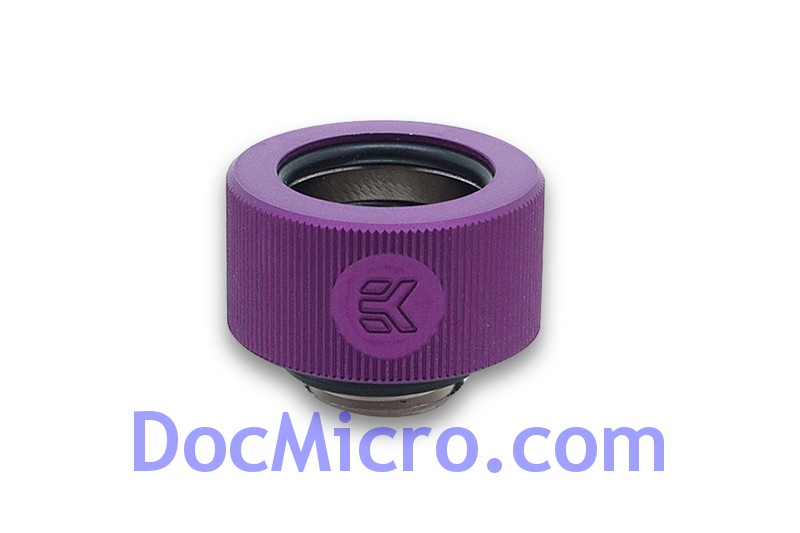

Pour les embouts pour tube rigide, c'est souvent du laiton nickelé avec des joints toriques comme ceux la :


Moi j'ai ceux la :


Il sont en laiton aussi, mais ils ont un système de double joint a compression plus un système qui bloque le tube (une sorte de double sécu),
un truc tout simple mais vraiment efficace, quand l’embout est vissé, impossible d'enlever le tube.

Après golgota333, l'important c'est que ta config marche bien

Un beau circuit de wc en rigide ou souple avec de beaux block RGB

C'est aussi inutile qu'indispensable ou dispensable...
Mais un truc est sur, le tarif peut vite grimper ^^




@castacorp

Je suis novice en full refroidissement flotte de  composants.

Combien y'a t-il de radiateur pour ce circuit ?
à priori 2 ? un pour pour le CPU et GPU + Les VRMS ? (d'ailleurs je ne vois rien sur les VRMS    )

Un radiateur de 360 mm en haut du boitier + 3 ventilos + un radiateur en façade ??

Oui donc 2 radiateurs, un de 360 mm et ses 3 ventilos de 120 mm ? et un de 240 mm + x ventilo ?

Je vais creuser l'affaire pour ma future configuration (Jacky PC) pour épater la galerie ^^

par rapport à mon Water AIO 360 mm qui contient dans son radiateur le liquide.
Quel est l’intérêt du gros réservoir ? contient-il la pompe du circuit ?


Mouais bon,je vais mater des tutos



Ouais cool !

Mais peut-tu «recycler» (réutiliser ta boucle de refroidissement ) si j'ose dire ton circuit dans le cas où tu migres vers une une configuration AMD RYZEN 3000 socket AM4 ??

Sinon , vers le versant économique,il serait cool comme l'ont fait les premiers  Watercooling CPU (Home Made) de simplifier l'installation et DE proposer un système Watercooling  TOUT en 1 qui intègre le refroidissement du CPU,GPU et éventuellement des rams et VRMs.
Sans prise tête !  du moins avec un niveau d’exigence,de connaissance recommandé proche des WC AIO CPU actuel.

C'est peut -être un bon créneau économique...

Un circuit "simple" c'est :

Resrvoir>pompe>wb cpu>wb gpu>radiateur(s) puis retour vers le réservoir

Mais on peut (comme mon circuit) faire comme on veut

Réservoir >pompe>radiateur(s) >wb cpu>wb gpu> et retour au réservoir,
Mais on peut faire aussi : réservoir/pompe>wb cpu>1er rad>wb gpu>2eme rad puis retour reservoir

L'ordre des éléments du circuit n'a pas trop d'importance,
Il faut garder le réservoir avant la pompe, mais on peut avoir :reservoir>rad>pompe>wb cpu>rad>wb gpu. (même si je de conseil)
mais souvent on utilise des models de pompe avec le réservoir dessus, ça optimise les perfs de la pompe et c'est pratique aussi (la hauteur du réservoir est important surtout pour le look du circuit, mais pas que).

L'idée c'est de faire qq chose de beau (ou pas, on peut aussi le cacher) , et pratique (je pense à la purge par exemple), les perf seront là de toute façon.

Et bien sûr, équilibrer son circuit (taille et nombre de rad en fonction des watts à dissiper)
Mon circuit est sur dimensionné avec 2 rad de 360, mais du coup, ventilation mini, et si jamais je craque pour un gpu de 400watts ou un sli de rtx 2080 ti.... bon la je déconne

Mais pour dire vrai, c'est pour une histoire de look, le rad vertical en 240 aurait fait zarbi, c'est pour bien remplir l'espace du fond, pour éviter "un trou".

Bref, y a max de tuto, y a rien d'insurmontable, et on est là pour t'aider, y a aussi une section dédié au WC.

Faut juste passer le cap, et bien sur pouvoir le faire, le tarif peut grimper rapidement ^^


Oui c'est l'idée, y a que le wb gpu qui sera à changer si je change de gpu, pour le cpu, il me reste 2 excellents wb cpu, surtout le EK Supremacy, tout neuf, qui brille

En générale un circuit de WC, on le garde vraiment longtemps (pompe, réservoir, radiateur, wb cpu (si pas Monoblock) pour les tuyaux ou tube, ça c'est du "consomable" comme le liquide.)
Si tu penses ton circuit pour le garder vraiment longtemps, y a que les wb gpu qu'il faut changer à chaque nouvelle cg, mais le reste tu risques de le garder vraiment, vraiment longtemps

Hello merci pour les retours sur la question
Je test ça pour le débit après faut voir car c'est une box capable d'envoyer 2x1 1gbs donc en gros si j'ai 2 pc je peux avoir 1 gbs fixe par pc affaire à suivre

Oui,tu voudrais combiner,cumuler... les 2 cartes réseaux 1Gbit  de cette Aorus Z30 G7  pour obtenir un réseau  cumulant le débit des 2 cartes réseaux ?
il Y A MULTITUDE DE TECHNIQUE !    dont le channel Bonding ou plus  simplement en ayant deux lignes réseaux et en connectant sur la box , 2 câbles RJ45 vers les 2 ports rj45 de cette carte mère.

Je fais quelque tests aussi ,les possibilités sont pléthore,tu peux faire de cette carte mère un mini serveur...


@Golgota

Le nombre de radiateurs importe peu, on peut en prendre une seul du moment qu'il suffise à faire le taf. Exemple : les thermaltakes en 360 peuvent dissiper jusqu'à 500W tout en gardant la température de l'eau correcte. Ici dans mon cas il y a un 360 et un 240 chacun d'une épaisseur de 38 mm c'est un choix personnel et non technique. J'aurai pu prendre qu'un seul radiateur de 360.
Les VRM peuvent être refroidis par eau, à ce moment là on parle de monoblock (Processeur + VRM) c'est le cas ici.
Dans tous les cas, il faut bien regarder les possibilités de ton boitier et optimiser au mieux ! Je te laisse un test de chez Toms pour  voir les performances d'un rad de 360 an charge (dans leur cas le radiateur est très épais et ne rentre pas partout !)
https://www.tomshardware.fr/test-th [...] 00-cuivre/



Y'a t-il une possibilité de récupérer le radiateur 360 mm du Celsius S36 et d'installer  un waterblock CPU et Mofset comme celui-ci :

 https://www.docmicro.com/watercooli [...] 14460.html


Ou combien cela coûterait «une simple boucle» (cpu+ mofset )+rad+ pompe. ? au minimum

Ci dessous sur le lien ce n'est pas le minimum, mais ce sera de la bonne qualité que tu pourras garder. Le radiateur du Celsius S36 est compatible avec des coiffes G1/4 du coup tu peux le garder !
Il n'y a pas de vidange dans le circuit mais pour du soft tubing ce n'est pas trop génant.



Merci pour ce setting
Soit un Total d'environ 366 euros     sans les frais de ports et sans les embouts G1/4 pour raccorder aux tuyau. (ou les Ek Torque 12/16 ? )

Mais ce qui au final,si je ne n'avais pas acheté cette RTX2080 SUPER   ,aurait été largement dans mon budget (en gardant ma GTX 1070 TI)
J'aurai pu me prendre ce système de refroidissement + une Aorus Master...


Je peux garder mes durites et mettre les coiffes Alphacool sur le rad et les durites existante ?  (ou les Ek Torque 12/16 ? )  (ce qui en fait 6 et donc 2 tubes ou 2 durites supplémentaires ? )

Comme celle-ci ?

https://www.aquatuning.fr/refroidis [...] 1/4-chrome

Enfin bon,je verrai en visualisant des tutos et surtout selon mes finances  ^^

Mais si il y a achat,ce sera début décembre,le temps de vendre un peu de ganja     (Non je plaisante)

En attendant, de l’information pour la compréhension mécanique est requis avant de me lancer dans l’aventure

PS:Surtout que je veux changer de CM pour l'Aorus Master + un SSD 500 go donc la facture sera très salé ( certains ne vont pas très apprécié dans mon entourage )
qui plus est,Je dois me racheter une voiture

Mais merci bien pour ces conseils
En tous cas, je suis grandement tenté

PS2:Il y a  (1 entrée/1 sortie ) sur le waterblock + (1 sortie/1 entrée ) sur mon rad 360 mm + (1 sortie/1 entrée ) sur le réservoir et la pompe ?
Mais je ne dispose que 2 durites de refroidissement.
Question de noob,combien de durites comportera ce circuit ? en conservant mon Rad ? 2 tubes,2 durites supplémentaire connectés aux réservoirs ?

Je ne visualise pas bien la boucle,faut-il ajouter des tubes,des durites... ( à priori oui ! )

Edit:Je me ferrai un schéma d'une boucle de refroidissement («sur papier») car en l'état,c'est un peu flou

Le WC diy est pas donné ^^

Mouais bon,c'est un circuit à trois durites comme sur cette photos.



366 EUROS un peu chère,en plus je ne sais pas si la pompe et le réservoir rentre dans mon boitier (J'ai un emplacement devant libre devant) mais il faudrait que je mesure le diamètre.

Je ne sais pas    pour l'instant,je vais opter pour un changement de CM et un SSD 500 go Nvme   ,on verra par la suite (peut-être vers décembre) pour cette petite boucle de refroidissement

Édit:à priori le réservoir passe,il ne fait que 60 mm de diamètre pour 190mm de hauteur.

On verra si le père Noël est généreux

@Golgota

Dans mon screen précédent tu as tout ce dont tu as besoin (tuyaux, embouts, il y a tout). Après les embouts sont droits tu peux en choisir à 90°,45° c'est suivant ton boitier et ton schéma que tu veux faire. Je connais bien la marque EKWB, après il existe d'autres produits moins premium et moins cher (Barrow...)

EDIT 13H42 : La photo que tu viens de poster c'est la même chose dans le principe que j'ai posté précédemment.

Dites j'ai un soucis avec mon ventirad Noctua dont occasionnellement au démarrage les ventilos ne tournent pas. Je m'en rends compte quand je plante parce que cpu monte à 100 degrés...

Est ce que ça peut être dû à la CM ?

Il faut que tu changes de header pour vérifier, prendre CPU OPt par exemple. Tu peux vérifier après si le signal PWM n'est pas trop faible (ça arrive parfois) tu augmentes ta courbe de ventilation sur le header en cause.


Fiche à vérifier je pense.

Comme le dit castacorp, test aussi sur un autre header, le cpu opt est bien, regarde aussi si tu es en pwm ou tension etc...sinon laisse le en auto

Tu as 2 ventilos, c'est un nh-d15? ou un 12 mais avec 2 ventilos?

C'est les ventilos d'origine Noctua?

Tu utilises un Y pour les ventilos?

Ils sont pwm?


Désolé j'ai zappé de faire un retour ! Merci pour vos réponses.

J'ai vu que j'avais utiliser un header CPU OPT sur l'un des deux ventilos.

J'ai branché les deux sur les CPU Fan du coup. A voir si cela résout mon problème.

Il s'agit d'un Noctua NH-U14A.

le mieux est d'utiliser un seul header pour les 2 ventilos, avec un Y de connexion,bien plus simple.

Si, exemple, tes 2 ventilos sont sur le header cpu opt, dans le bios, fait bien attention à la sonde, bien sélectionner CPU,
laisse en auto pour le pwm ou tension, et pour la courbe de ventilation, la, soit tu en fais une, soit tu sélectionnes une des courbes, silence, perf, max.

J’espère que ça fonctionne, tiens nous aux jus

Je retiens la solution du header en Y. Je vais tester tel quelle avec les deux header cpu fan et be verrai si j'ai toujours des soucis. Merci à toi.

Salut,

Question de noob sur cette mobo.

J'ai pris un waterblock EK où la backplate est en option et recommandé par le fabriquant.

Elle est utile ou la gigabyte en a déjà une ?

J'ai pas trouvé l'info sur le site du fabriquant.

Merci


Tu as le lien vers le waterblock?
Tu parles bien du waterblock cpu?

edit : à chercher, je suis tombé sur ça pour mon monoblock : Using delidded CPUs with monoblocks is not recommended as it can lead to poor cooling contact and performance.

Bon bin le delid est fait et pas de problème, mon delid est fait avec du métal liquide et joint silicon ht,
et je verif toujours avant vissage que le contact cpu-waterblock soit bon, chez moi contact à presque 100% de l'ihs,
y a bien un petit manque au niveau des coins de l'ihs, mais sur 1mm et encore.
Et 70°C en gros burn sur plusieurs heures, donc c'est ok chez moi.

Mais ceux qui veulent delid avec un monoblock, attention, vérifier bien le bon contact cpu monoblock avant de visser .


Pour info

oki, voila l’arrière de la Z370 Aorus gaming 7



Perso je recommande donc la backplate d'ek si tu n'es pas à 8-10€ , ça va rigidifier, même si faut pas non plus serrer comme un bourrin

Merci pour ton conseil,

Je vais chercher mais c'est pas facile a trouver, sur la plus part des sites marchand il y en a plus en stock .

Salut.

J'ai pas trouvé la plaque EK, du coup j'ai pris l'alphacool.

Je posterais une photo une fois la bête monté.

Merci !

Le support du I9 9900 KS TDP 125 Watts est enfin listé sur le site compatibilité CPU. Mais Bizarrement,il recommande le BIOS F12

https://www.gigabyte.com/fr/Motherb [...] upport-cpu

Je suis sur bios F7 bien plus stable que le F14,je vais tester à toute hasard le F12 (Seule version que je n'ai pas encore testée).

ils font tout pour que l'on passe au Z390 avec les I9 9xxx, le Z370 peut le faire mais ils font leur max pour limiter la compatibles,
bref encore une histoire de limitation soft comme on en voit trop souvent

Oui, ça fonctionne avec un I9 9900K mais pas optimalement
Sur le Bios F12,réglage Vcore en Auto est de 1.36V !

Et sur «certains» Benchs CPUs ,j'ai constaté jusqu’à - 10 % de performance
EDIT:Obligé d'optimiser la Ram,monter l'uncore à 4.6 ghz pour avoir un score «d'à peine» 4852 @4.8 ghz    sous Cinebench R20

Pour ma part,j'envisage malheureusement de migrer vers une carte mère Haut de gamme Z390 (Comme l'Aorus Master )

PS:Et puis je pourrai mettre mon I7 8700K sur l'Aorus G7
