Reprise du message précédent :
Bon j'ai avancé :
i1 :
https://img.super-h.fr/images/2024/ [...] f9d.md.jpg
et
https://img.super-h.fr/images/2024/ [...] d93.md.jpg

i2 :
https://img.super-h.fr/images/2024/ [...] e3f.md.jpg

i1 est côté maison, mais juste derrière il y a la GTL dans le garage.
i2 a bien le neutre (non relié vu que pas besoin, dénudé c'est moche, merci l'électricien) mais ce que je perçois surtout c'est que c'est géré par un seul câble gainé, donc tous les fils arrivent/repartent ensemble.

Il y a donc probablement des wago dans la GTL pour réunir i1 et i2 et repartir vers la lampe

Côté i1 c'est aussi un seul cable 5 fils.

Mon idéal ça serait d'avoir un inter zigbee en i1 mais avec une entrée "bouton poussoir" (je remplacerai i2 par un BP), un peu comme les variateurs d'intensité (non domotisés) où on câble autant de poussoirs en parallèle qu'on veut.
Je dois pouvoir tirer des câbles entre la GTL et i1 sans trop de souci.

J'ai ouvert la GTL et ai bien retrouvé mes 2 câbles 5 conducteurs avec des wago et un départ vers la lampe (câble gainé 3 conducteurs)
Donc je peux modifier les interconnexions si besoin.

Si tu peux tout regrouper au même endroit, plutôt que des interrupteurs, un module zigbee de commande sera sans doute plus pratique (tu gardes les interrupteurs en place). Je ne sais pas trop comment sera géré le voyant lumineux.
Je te mets celui-là parce que y a un schéma avec montage va-et-vient pour visualiser https://sonoff.tech/product/diy-smart-switches/zbmini/
Mais ça doit fonctionner avec d'autres je pense

Edit: il y a une version sans neutre, mais c'est surtout la aussi pour les schéma de montage (en bas de la page) https://sonoff.tech/product/diy-sma [...] zbmini-l2/

A première vue la terre et le neutre de i2 ne sont pas reliés (ils sont regroupés dans un wago à part en attendant)
Pour le regroupement des neutres de la lampe et i1, je ne les ai pas repérés, mais ça doit être un truc du genre (probablement 1 gros wago avec tous les neutres des lampes du disjoncteur (idem pour les phases, je pense qu'une seule part du disjoncteur, et ensuite c'est réparti via un gros wago pour toutes les lampes).

Après j'aimais bien l'idée d'un interrupteur intégrant la partie domotique parce qu'il faut de toute façon que je change l'interrupteur, et celui qui correspond à mon installation (Hager essensya) c'est une grosse daube où il faut acheter le témoin lumineux à part, et que ça va me coûter 30 euros avec le port rien que pour l'inter, donc je m'étais dit autant en profiter pour mettre quelque chose directement domotisé.

Pour éviter la salade de fils le truc idéal serait vraiment de pouvoir avoir l'inter domotisé qui fait office de premier va-et-vient (même si c'est un poussoir), et ensuite il n'y aurait plus qu'à repartir avec 2 navettes vers l'autre inter (i2) et en gros le changement de sens lancerait un changement d'état de la lampe via i1. Mais je ne sais pas si ça existe. Après ça n'est peut-être pas cohérent parce que j'imagine qu'il me faudrait un câble en plus dans ma gaine pour relier i1 à la lampe (phase pour alimenter l'inter, neutre, les 2 navettes, la terre,... et une phase "interruptée" vers la lampe. Donc si ça se trouve ça ne le fait pas (sauf à passer un câble en plus, où faire une grosse bidouille pour changer la couleur du fil de terre qui ne sert pas

Hello,

Ah d'accord, je n'avais pas bien compris donc. Je n'ai rien à proposer, quelqu'un d'autre aura surement la bonne solution
Farfouille sur le site Sonoff, ils vendent des interrupteurs, tu trouveras peut-être des idées pour ton problème ou des exemple de cablage en va-et-vient

Je trouve les interrupteurs domotiques pas si terribles (d'un point de vue esthétique) pour ça que je trouvais la solution du module assez pratique aussi.

Tente ta chance dans bricolage aussi peut-être, on ne sait jamais (pas sûr que tu aies plus de réponse que dans domotique, mais il y a quelques spécialistes en électricité qui trainent là-bas)

EDIT : en revanche je comprends pas ton idée de "poussoir". Pour moi, un poussoir est lié à un télérupteur, donc pas du tout le même cablage de base.
Bref, je laisse les pros qui auront des vraies réponses

Ca s'appelle du scotch

https://sonoff.tech/wp-content/uplo [...] INI_12.jpg
Si je comprends bien, ça veut dire qu'on peut avoir l'état "coupé" entre s1 et s2 et la lampe allumée ? et inversement.


Je l'ai déjà fait (sur une toute petite longueur dans mon routeur solaire) avec de la gaine thermo, c'est plus propre.

Édit :    j'avais pas vu le changement de page

Ça existe, mais tu peux aussi trouver des modules qui prennent en charge un câblage va et vient via interrupteur classique, c'est encore mieux pour toi, tu peux garder ton appareillage et la loupiotte.

Dans ce montage sur micro module le va et vient n'est pas sur le 220, c'est une mise à la masse d'un signal logique genre 5v. Du coup la loupiotte doit être decouplée de l'interrupteur pour être ramenée sur la phase qui part vers l'ampoule.

Je suis à peu près sûr que tuya fait ça, et Xiaomi c'est possible.

Pas trop compris ce que tu veux dire dsl
Le module ne change rien au principe de base, si le circuit est fermé, la lampe est allumée, si le circuit est ouvert la lampe est éteinte.
Tu peux alterner ouvert/fermé depuis les interrupteurs, l'appli et peut-être la voix si tu as un assistant.

Sur le sonoff mini wifi il y a une option pour transformer en pulsion, mais il me semble que sur le zbmini (zigbee) ce n'était pas possible justement. J'avais les liens des explications, mais impossible de remettre la main dessus -_-. J'ai retrouvé un truc pour le mini mais pas le zbmini
explication des modes pour le mini basique (wifi) https://itead.cc/sonoff/what-are-ne [...] edge-mode/
Ca explique comment configurer un va et vient avec un module derrière un des interrupteurs (exemple en bas avec l'escalier)
Donc si tu vois des trucs qui t’intéressent, regarde si ils ont le même mode "edge" que l'explication de la page .

EDIT: si t'es pas allergique à l'espagnol, dans cette vidéo il me semble qu'il installe un module sur un système va-et-vient aussi, avec la version ZBmini sans neutre https://www.youtube.com/watch?v=zalMLvKG90Q (il y a un petit schéma à 3 minutes)

EDIT: c'est toujours pas un interrupteur dsl


Oui voilà, l'histoire de la lampe témoin c'est ça qui m'interpellait avec le module déporté. Si les 2 inter n'envoient plus qu'une information d'état (ouvert ou fermé, avec au passage la possibilité que ouvert ça veuille dire allumé et inversement) impossible d'y lier le témoin lumineux.
Avoir le témoin en parallèle du circuit de la lampe ça semble compliqué, là encore ça veut dire qu'il faut un de phase fil en plus (sachant que j'en ai 5 : phase qui vient de s1 (dans le schéma du sonoff), 2 navettes, neutre, terre). Donc c'est niqué.


Ben regarde le schéma, ça part de S1 et ça revient vers S2. Si on fait abstraction de l'aspect domotique, c'est un simple va et vient. Il y a un état où le courant ne passe pas entre s1 et s2 (1er inter sur L1, 2nd inter sur L2). Donc lampe éteinte.
Sauf que si via la domotique tu fais allumer la lampe, les inter sont physiquement toujours dans la même position (circuit ouvert entre s1 et s2). Ensuite si tu éteints avec l'interrupteur 1, ça ferme le circuit s1-s2.
C'était en ça où ça m'interpellait pour mon témoin lumineux qui ne peut plus être couplé sur ce circuit, parce qu'on pourrait être dans une situation où le courant passe entre s1 et s2 (circuit fermé), donc que la lampe témoin de l'inter serait allumé... alors que la lampe du garage est éteinte.
Bon si en plus ça n'est pas du 230V sur ce circuit ça règle définitivement le problème.

Mon histoire de poussoir, c'est que justement un 2è interrupteur de type poussoir qui serait relié au 1er "domotisé" pourrait juste envoyer l'impulsion "change d'état" (si t'es allumé, éteints / si t'es éteint, allumes toi). Et ce juste en réutilisant les 2 navettes (gris/noir dans mon schéma). Après si ça fonctionne aussi avec un inter classique c'est très bien. il détecterait le changement d'état, et ensuite s'en fiche si ça reste dans cet état, genre c'est allumé (via l'inter domotisé i1), donc le courant ne passe pas entre les navettes vers i2. On éteint via i2, ça ferme le circuit, mais l'inter domotisé détecterait juste qu'on est passé d'un état à un autre et éteindrait la lampe.
Ce que j'aime bien dans cette approche c'est que c'est l'inter domotisé qui gère le témoin lumineux, ce qui simplifie le câblage, même ci comme expliqué un peu plus tôt il me manque le fil qui repart vers la lampe.

Donc le plus cohérent reste malgré tout un inter domotisé (i1) + une "télécommande" à la place du second inter(i2). L'inter domotisé ayant son propre voyant qu'il gère tout seul comme un grand.
J'utiliserais alors une des deux navettes de i1 (devenues inutiles) pour repartir directement vers la lampe, comme si c'était un interrupteur simple. Il faudrait juste que j'inverse l'arrivée de la phase car actuellement elle part directement vers i2). Et ensuite une association zigbee de la télécommande.
J'ai regardé rapidos chez Aqara, ils annoncent 5 ans d'autonomie avec une pile 2450... peut-être que ça peut aider à faire passer la pilule.

Hello,

Ah oui, tu parlais de ton témoin lumineux à chaque fois au final. Je n'avais pas pris en compte cet aspect.

Il existe des interrupteurs sans pile sinon
https://www.legrand.fr/maison-conne [...] ecologique
https://blog.domadoo.fr/89104-inter [...] een-power/
Etc. à creuser encore une fois, ça n'ira peut-être pas avec ce que tu veux faire

PS: et oui le système que tu décris c'est ce que j'avais proposé au début dans ma première réponse, mais je ne retrouve plus l'article sur lesalexiens. Ca n'a rien à voir avec un bouton poussoir dans la réalité, mais je vois ce que tu veux dire maintenant.

Intéressant le sans fil sans pile, je n'avais pas vu que c'était dispo sur des inter zigbee (j'en étais resté au enOcean)
https://www.domadoo.fr/fr/interrupt [...] utons.html
Bon un peu cher (pas dispo sur ali visiblement cette gamme) ni en 1 seul bouton, mais je ne suis pas pressé.

Pour l'autre côté (avec fil), un modèle aqara à 15€ devrait faire l'affaire (si j'arrive à voir s'il a une led qui s'allume quand la lampe est allumée)
genre https://fr.aliexpress.com/item/1005004360065394.html (version à fil / 1 bouton)
ou un moes : https://www.aliexpress.com/item/1005006239073099.html

Sinon si je prends 2 modèles à fil mais que sur le second (i2) il n'y a pas de lampe, je pourrai l'appairer au premier ? pour que ça allume la lampe reliée au 1er inter zigbee (i1) ? Si oui, en lien direct (sans faire une automation home assistant par exemple) ?

C'est pas mal ce truc, moi non plus je n'avais pas vu ça arriver sur zigbee.
Après la 2032 elle dure 7 ans sur les interr quotidiens et  10 ans sur les autres chez moi.


Je ne vois pas ce qui est compliqué. C'est un petit fil tout fin, il rentrera sans pb dans le bornier du micro module.
D'ailleurs j'ai trouvé des voyants sur amazon. Je vais en commander car c'est toujours pratique.

https://www.amazon.fr/voyant-led-22 [...] t+led+220v

Oui mais il faut tirer un câble supplémentaire entre l'Inter et la gtl où il y aurait le module.

Ah, tu veux le module dans la gtl, j'avais zappé ça. Effectivement ça fait tirer du fil.

Petite question pour des rubans COB. J'ai déjà posé pas mal de rubans LED classiques (RGBCCT) chez moi.
J'ai toujours fait 240v => Transfo 24v => Variateur RGBCCT Zigbee => Ruban LED.

Sur le COB, cela fonctionne de la même manière ? Sur ceux de BTF, il y a toujours des prises et pas de fils classiques.
Pour ma nouvelle installation dans la chambre, il me faudrait 240v => Transfo 24v => Variateur Zigbee (uniquement en intensité) => Ruban LED (4000k).

Vous auriez un lien ou référence compatible avec ce type de montage ?

Deuxième question, est-il possible de couper facilement du COB et de reprendre la partie coupée en y clipsant des nouveaux fils via adaptateurs ? J'aurais besoin de 4*2,5m donc je partirai sur une bande de 10m si c'est possible avec un transfo et 2 variateurs.

Merci

"Vous auriez un lien ou référence compatible avec ce type de montage ?" --> c'est la même chose qu'un driver RGBCCT , sauf que tu n'utilises qu'un canal sur les 4 ou 5 proposés par ce dernier. ou alors tu trouves un driver zigbee simple canal.

Pour le cob, donne un lien de ce que tu as repéré. Je ne sais pas si on parle de la même chose.

En faisant une recherche rapide pour le COB avec deux fils, j'avais en lien :


• https://fr.aliexpress.com/item/1005 [...] cification
• https://fr.aliexpress.com/item/1005 [...] ry_from%3A

Avec

• Contrôleur https://fr.aliexpress.com/item/1005 [...] ry_from%3A
• Transfo https://fr.aliexpress.com/item/3282 [...] pt=glo2fra
• https://fr.aliexpress.com/item/1005 [...] cification pour refaire une alimentation sur un COB coupé (10m coupé en 4)

Oui c'est bon, sauf pour les connecteurs sur lesquels je mets un gros point d'interrogation.

Ceux là je ne connais pas, en tout cas si tu envoies plusieurs ampères les connecteurs à fil de aliexpress ne sont pas assez épais la plupart du temps, et le connecteur "bout à bout" le contact a intérêt à être de qualité. Raison pour laquelle je préconise en général de faire de la soudure.

Sinon pour le COB que tu as montré, ça s'utilise comme n'importe quel ruban, tu peux le couper tout ça.


Super merci pour ton retour. Je vais partir avec des soudures alors ça tiendra dans le temps !

Si vous cherchez un miroir de sdb, il y a une promo pas mal chez leroy

Miroir avec LEDs Tactile Antibuée, 2000lm, Intensité luminosité et Température couleurs réglables,
l.135 x 45 cm
114,50€

https://www.dealabs.com/bons-plans/ [...] ns-2808819

La version  en hauteur 90cm, c'est plus cohérent comme dimension :

https://www.leroymerlin.fr/produits [...] 38716.html

Attention avec les miroirs anti buée chez Leroy Merlin. Celui que j'avais acheté en 2014 c'était un chauffage électrique derrière le miroir, qui tournait H24, l'écologie en PLS, j'ai du modifier le câblage.

a voir la conso électrique annoncée ça semble être le cas
exemple avec le 135x90

p. max 75W

mais bon ce n'est pas tellement un problème, dans une bonne installation tout ce qui est électrique prêt d'un point d'eau (evier) doit être relier à un interrupteur qui est placé éloigné ou en dehors de la pièce

Hello,
je vois que ça parle rubans led : le lit de mon fils est un peu loin du plafonnier et la tête est dans un recoin lié à la présence d'un placard, du coup pas énormément éclairé quand il veut lire.
Mais je n'ai pas la place de mettre une table de chevet avec une lampe.

J'envisageais de mettre un ruban led pour apporter de la lumière, mais ça pose plusieurs problèmes : il faut une télécommande pour l'allumer, qu'il va forcément perdre. Les 2 prises électriques sont contre le sommier, donc lui (ou sa mère en faisant le lit) va fatalement tout arracher.
Mais je peux démonter et déplacer les prises s'il faut.

Du coup je me demandais si quelqu'un avait déjà fait un système avec un interrupteur mural pour controler le bandeau ?

Sinon je sens que je vais lui trouver une lampe de chevet ultra plate de pas plus de 10 cm

Pour la télécommande, il suffit de la fixer (coller, scotch double face, petit support exprès pour etc.) à coté de la tête de lit (sur le placard ?)
Pour les reste je n'ai pas bien compris. Photo  ou schéma ?
Il y a peut-être d'autres solutions, même si le ruban led ça plaira sans doute plus à un gamin qu'une banale lampe de chevet accrochée au mur ou ailleurs

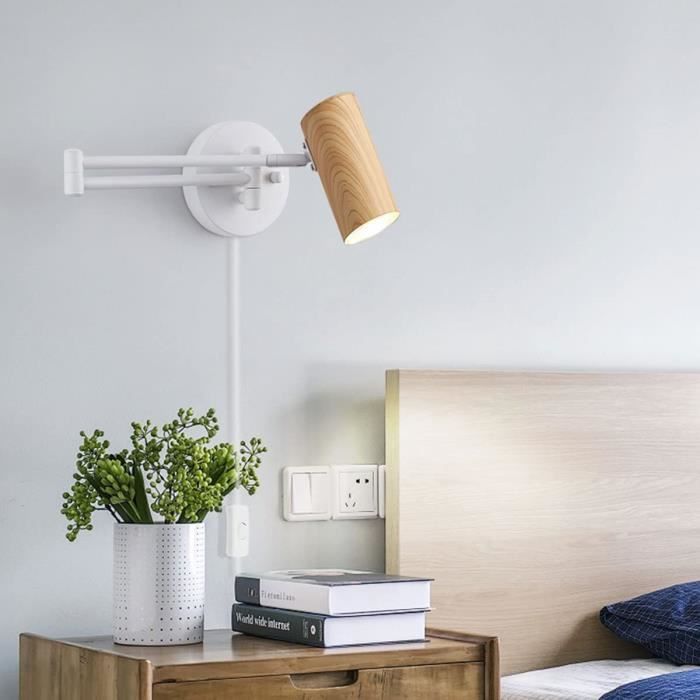

tu ne peux pas fixer une lampe de lecture orientable ?
un exemple


+1, C'est que j'ai fait avec mon fils de 7 ans à l'époque, 10 ans maintenant. Il est bordélique et n'a pourtant pas perdu la telco qui est fixée sur son lit.

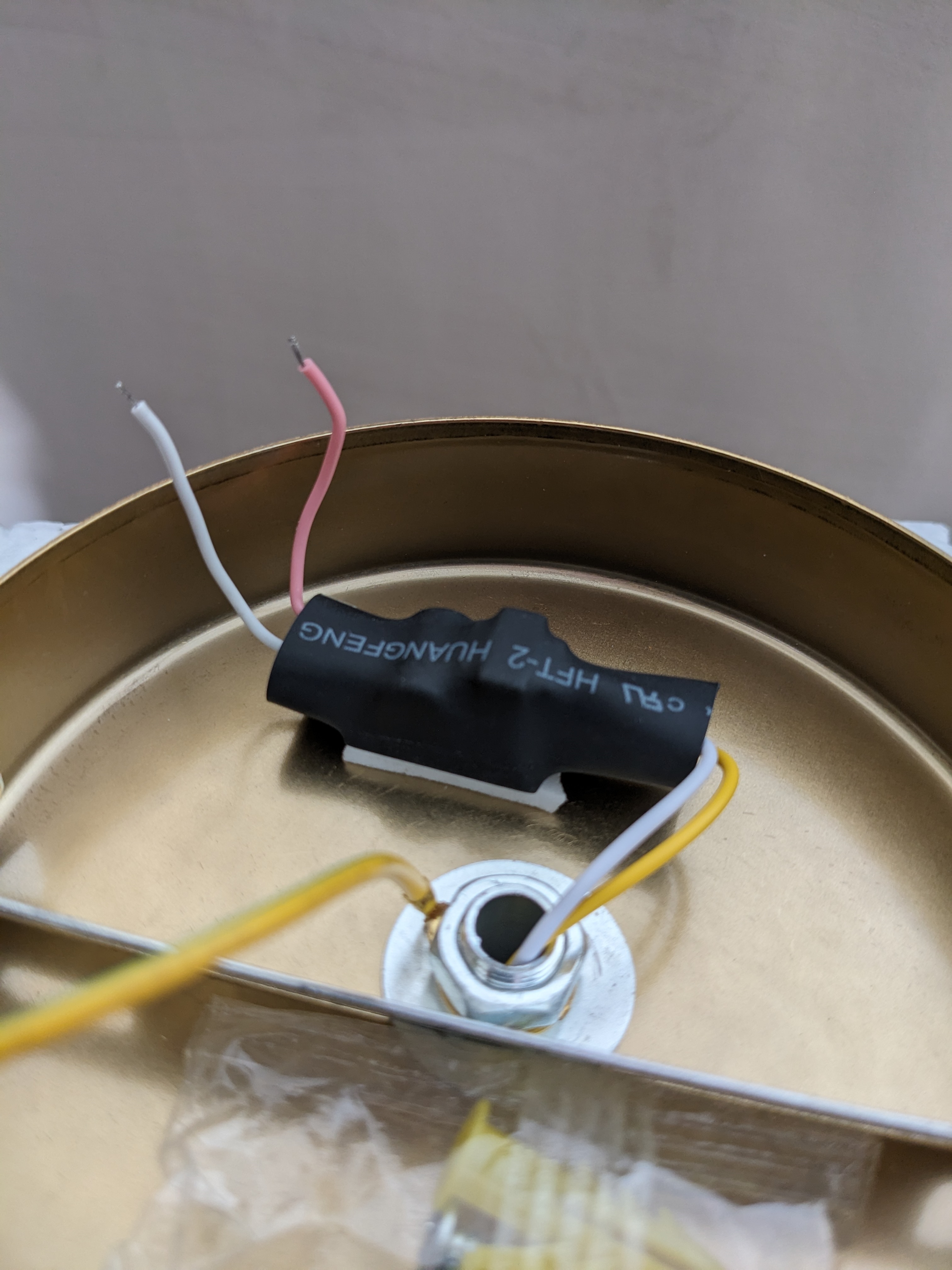

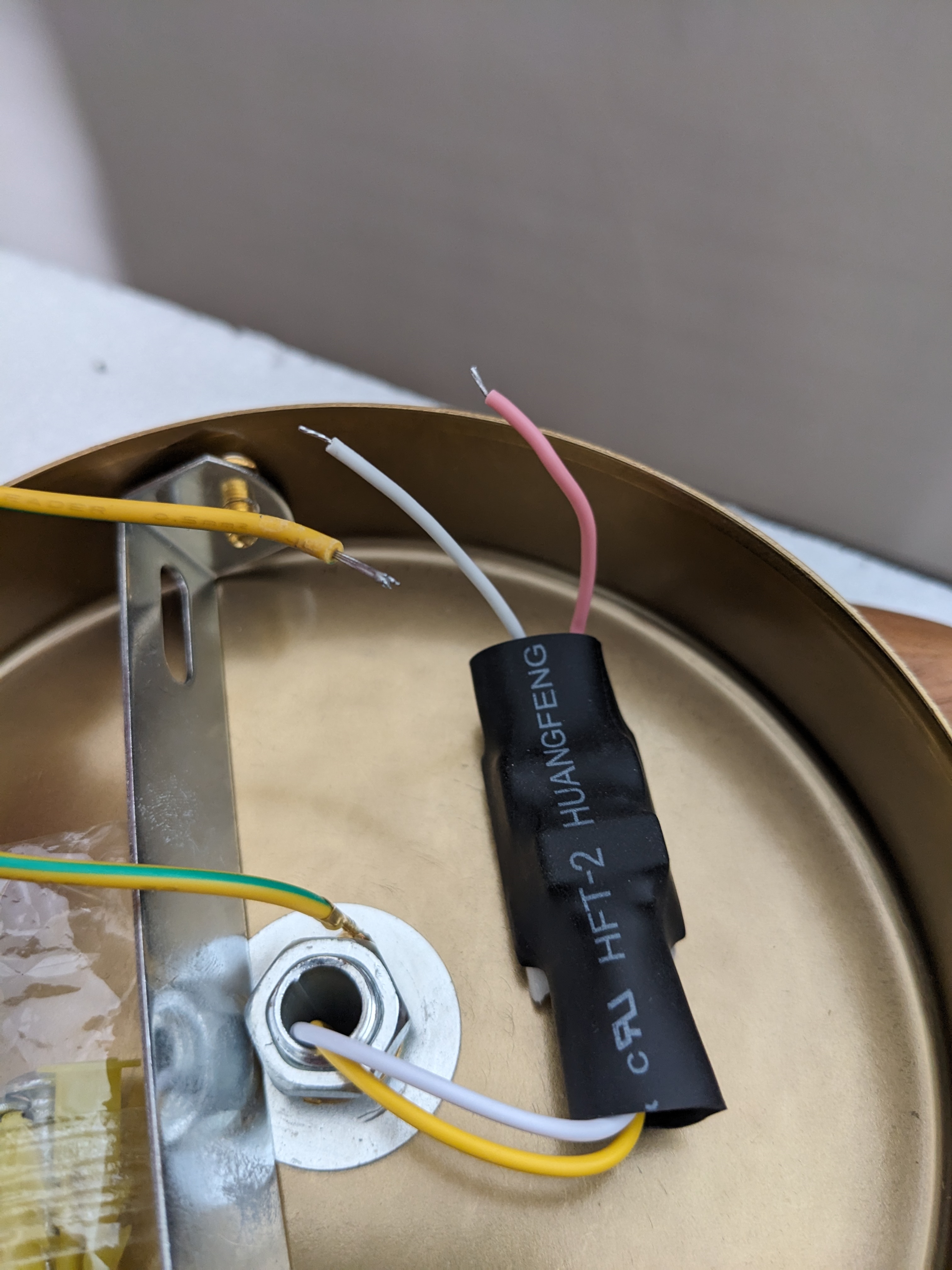

Dites je viens de recevoir une applique murale d'Aliexpress, j'ai un doute sur qualité du raccordement électrique

On est d'accord que la section est bien trop petite pour être branché sur du 230v?
J'ai même l'impression que le fil de terre est plus gros

A priori l'isolation est suffisante, la section pour une cochonceté qui va pomper 50mA c'est OK

pareil, rien de problématique (faible intensité, tension élevée), il faut juste faire un raccordement propre, et c'est pas forcément évident vu la longueur livrée.
propre c'est wago (ou domino) + boite de raccordement.

Bon je viens de l'installer, c'est même pas du 1.5², par contre un belle chinoiserie, lumière éteinte j'ai un flash tout les 10sec


Tente d'inverser phase/neutre.

Et arrête d'acheter du matériel électrique sur AliExpress, si tu n'as pas une bonne assurance.

Fixation hier des appliques murales Philipes HUE Buratto conseillé ici. Nickel avec la télécommande

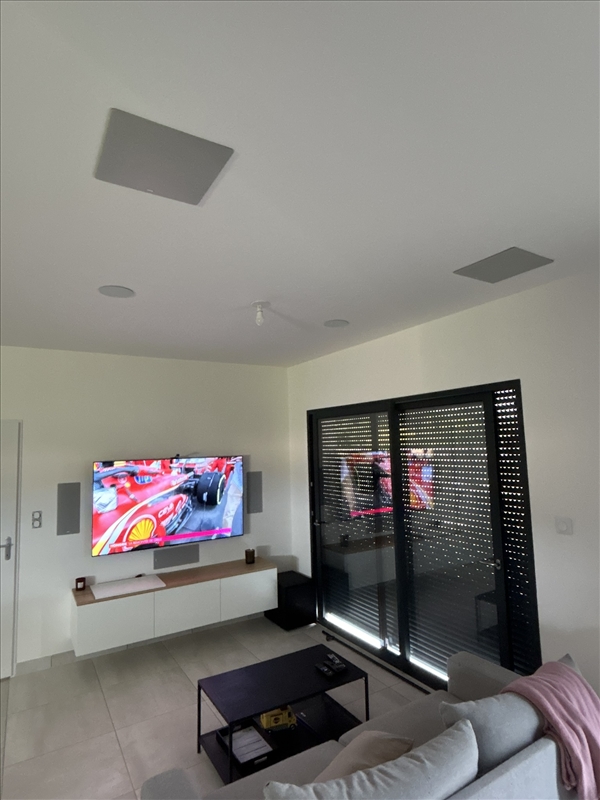

Du coup je reviens pour une autre idée. Installation des enceintes au plafond faite samedi, mais aucune idée du luminaire que je pourrais mettre...



Sachant qu'on regarde la TV dans le noir, ou avec l'ambilight.
Donc plutôt une lumière quand on a du monde au salon.
Si possible garder l'ampoule (ou les) connectée(s) pour pouvoir contrôler l'allumage avec Alexa.

Aurriez vous une idée d'aménagement?

Merci.

Je ne vais pas choisir pour toi, mais pour ton plafonnier tu peux envisager de mettre quelque chose de chaleureux aussi bien dans la forme, la couleur que dans la lumière émise, car en l'état son salon est plutôt austère.

A part cet avis totalement subjectif, tu peux mettre à peu près tout ce que tu veux, je te conseille simplement d'éviter le spot ou le groupe de spots. Si ta tv est susceptible de refléter le plafonnier, peut être éviter d'éclairer à 360° (oui je sais, tu as écrit que tu regardes la tv dans le noir, mais au cas où). Si ce n'est pas un problème, tu peux viser un éclairage qui va arroser assez large : puisque ta pièce est blanche/claire/vitrée, tu n'as pas besoin de beaucoup de puissance, il y aura beaucoup de lumière indirect.
En résumé :

- Un éclairage plongeant diffus, façon cloche simple ou multiples : ambiance intime, avec le centre de la pièce éclairé et le reste sombre.
- Un éclairage 360° : éclairage global doux, confortable, peu d'ombres, mise en valeur des différents meubles et décorations de ta pièce de façon neutre.
- pas de spot dans ta configuration

Merci dafunky pour les conseils, comme d'hab
Pas de spot, on en avait déjà parlé en plus et on a abandonné l'idée.

Qu'appel tu éclairage à 360°? Un exemple de modèle?

On avait repéré des choses comme ça :

https://www.leroymerlin.fr/produits [...] 80435.html
https://www.leroymerlin.fr/produits [...] 89285.html

C'est pas mal, au niveau esthétique c'est toi qui vois, après niveau confort on est quasiment sur un éclairage ponctuel, donc moyen bof : ça va dépendre de l'ampoule, mais ça reste un éclairage ponctuel, source d'ombres et donc confort perfectible.

Je te suggère un plafonnier avec plusieurs sources de lumière OU avec une source diffusée (càd une surface d'émission plus importante)

C'est pour ton confort visuel. L'esthétique n'entre pas en compte dans ce conseil.

Exemples :

https://www.leroymerlin.fr/produits [...] 96261.html

https://www.leroymerlin.fr/produits [...] 61491.html

https://www.leroymerlin.fr/produits [...] 28611.html

https://www.leroymerlin.fr/produits [...] 26413.html

Ok je vois, on peut considérer que c'est du 360° du coup tes exemples en led?

Et diffus pour ceux qui ont plusieurs sources?

Pas facile de trouver quelque chose dans la jungle des luminaires..

Je dis 360 pour désigner très grossièrement les éclairages qui vont bien diffuser de façon sphérique, en opposition à ceux plongeants.

Ceux qui diffusent sont ceux qui ont une surface d'émission de lumière différente de ce qu'on imaginerait être un point. Une ampoule est un point. Un ruban n'est pas un point, donc il diffuse. Une ampoule derrière un grand abat jour diffuse. Etc

Ok merci des explications. Plus qu'à trouver
