Reprise du message précédent :
C’est 200 à 400€ par plafonnier aussi (alors qu’une ampoule hue, c’est à partir de 8€)
Donc si 17 plafonniers, ça chiffre vite

Bonjour, deux petites questions sur les rubans led dimmables.

1- J'imagine que la baisse de luminosité est obtenue par du pwm généré par le driver. Vous confirmez ?

2- J'ai lu sur ce topic qu'il est conseillé de sous-volter un peu les rubans pour augmenter la durée de vie. Quel ordre de grandeur le sous-voltage ? (en pratique, j'ai récupéré plein de briques de PC portable en 19V, puis-je m'en servir pour alimenter des bandes en 24V)

Merci.

Pour le sous voltage, ça s'adresse surtout aux montages qui n'ont pas de driver LED, en gros quand l'alim est en direct sur le ruban. Il peut y avoir un excès significatif de courant, qui va échauffer et user la LED. Il y a aussi des

Concernant le dimming, voici la réponse, si tu comprends l'anglais :



Source : https://www.agcled.com/blog/led-dim [...] ming_works

Merci pour ta réponse. Les deux systèmes cohabitent donc.

À part lire la fiche technique si elle existe, il existe une autre méthode pour les identifier ?

En fait l'article plus haut compare le dimming analogique "cheap" au dimming évolué "PWM".
Mais le PWM comporte un inconvénient non négligeable, le scintillement qui est visible sur les vidéos et qui fatigue l'oeil même si on ne le perçoit pas explicitement.
Les circuits de gradation évolués ne sont pas PWM, typiquement tu ne verras pas un éclairage Hue scintiller si tu le filmes.

Voici l'explication à priori de la techno la plus récente/évoluée qui est à préférer au PWM :

https://www.ledclusive.de/en/linear [...] -free-248/

Cette page a également l'avantage de proposer pas mal de variantes de gradateurs

Si je traduis le bloc de texte en allemand en bas :


Intéressant tout ça, merci pour les infos.

En ce qui me concerne, je vais commander d'abord le ruban, et l'essayer en direct avec une alim de 19V pour voir ce que ça rend.
Si ça ne convient pas je prendrai une alim 24V et un dimmer PWM de base.

C'est  pour des meubles de cuisine, ce n'est pas nécessaire de le régler souvent, juste pour m'assurer que ce ne sera pas trop fort, et préserver un peu la durée de vie.

Ah non, il ne faut pas envoyer 19v à un ruban 24v, c'est pas top.
L'ajustement c'est de 2v maxi, voire 3v grand max.
Les alims "grillage" proposent un petit potentiomètre qui permettent d'ajuster +/-3v justement.

Dans ma cuisine c'est comme ça, j'ai une alim grillage un peu abaissée en direct sur deux rubans.

J’alimente des rubans 12V en 8V sans aucun soucis, au contraire , ça prolonge leur durée de vie en chauffant moins ! (Ce sont de bête LED : 3 en série avec une résistance, y a aucune contre-indication niveau électrique)
Le ruban 24V, c’est 6LED + une résistance en série pour chaque partie sécable.

Je parle de simple ruban blanc, pas de RGB adressable

Je dis que c'est pas top parce que ça introduit une dérive de température couleur parfois significative, mais effectivement techniquement ça fonctionne. Dans ce cas prévoir un ruban à 4000k mini et avec un très bon CRI (rendu des couleurs).

Je partais sur un BTF-Lighting COB en 3000K (3m à 528led/m) Il a un bon CRI.
Je préfère prendre le risque d'une dérive de couleur, plutôt que de partir sur 4000K. Les utilisateurs préféreront plus chaud).

5V d'écart sur 6 led, ça fait -0,84v / led.

Bah essaie comme ça, BTF c'est un bon fabricant.

Pour des LED à 3,2V, ça fait pas mal en pourcentage

Pour avoir fait des tests en modélisme ferroviaire, passer de 12v à 8V me faisait passer la conso d’une voiture de 30cm de 120mA à 20/25mA environ.
Sur une rame de 7, ça me faisait passer de 850 à 160mA (pas du tout négligeable sur des transfo de 3A quand y a plusieurs rames en même temps)
Et puis surtout, ça éclairait trop sous 12V (raison première de la baisse de tension)

Oui, je vais essayer. Au pire, je suis toujours à temps de prendre une alim 24V et un dimmer.

Remarque, passer de 12V à 8V sur 3 led, ça fait -1,33V/led

Pas tout à fait car y a la résistance en série.

Hello,

Vers quoi je peux partir comme spot pour le faux plafond de la cuisine? Au nombre de 4.
J'ai fais un tour chez LM et pas foufou je trouve.

Ils seront en série, c'est pas moi qui fait l'installation, mais je fournis le matériel. Si possible compatible domotique pour plus tard, mais c'est un plus..
Le mieux est de partir sur spot + ampoule j'imagine? Au lieu d'un truc tout intégré ..

De plus, on a acheté ce meuble de SDB :

Sauf qu'on a pas prévu deux arrivées pour la lumière, mais une seule centrale. Je cherche donc une lumière sympa..
J'avais pensé à une applique double orientable ..

Merci

Pour tes caissons de cuisine, ça va être dur de choisir pour toi
Perso pour les caissons de cuisine je suis dans la team "rubans fait maison", du coup s'il faut mettre quelque chose de prêt à poser je ne sais pas trop quoi te conseiller.

En faite je me suis trompé .. C'est pour le faux plafond au dessus de la plaque avec la hotte au milieu, pas les caissons

un faux plafond avec hotte au milieu, c'est super vague, je ne vois pas comment on va t'aider. envoie une photo ce sera plus simple.

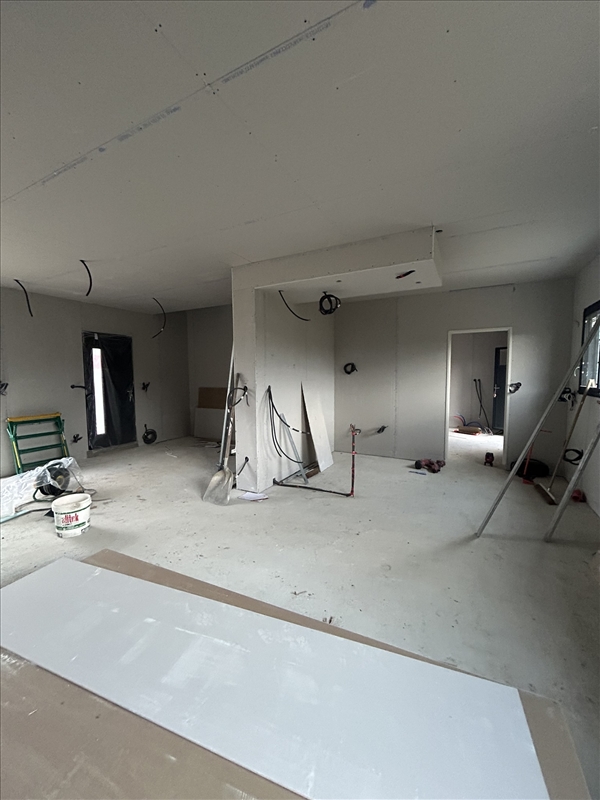

Le caisson qui fait 30cm et qui accueillera la plaque sur l'ilot.

"caisson qui fait 30cm et qui accueillera la plaque"

euh, t'es sûr de toi? un caisson de 30cm qui accueille une plaque?

Avec la photo ça commence à causer, sauf qu'avant de choisir l'éclairage il faut voir avec la hotte en place et les autre lumières en place.

En gros avec les autres spots du reste de la cuisine ET en considérant que ta hotte possède déjà un éclairage, il même possible que tu n'aies pas besoin d'éclairage supplémentaire.

Dans tous les cas c'est le genre de chose à mettre dans la colonne finition de ta checklist, une fois que tout est en place, voire même vivre un peu dans la pièce avant de se décider sur ce qu'il faut mettre.

Décidément j'écris un peu vite (le retour de vacance est un peu raide)

Caisson qui fait 30 cm au dessus de la place qui est sur l'ilot.

Alors c'est les seuls spots de la cuisine, on aura un éclairage classique au milieu de la cuisine. Ainsi que des appliques au mur au dessus de l'évier.

Oui la hotte sera centrale dans le caisson. Elle possède 3 petites lumières mais je souhaite avoir un peu plus de lumière quand on est posé pour l'apéro sur l'ilot par exemple.

Sachant que j'ai déjà fait les trous dans le caisson, on les voit sur la photo

Je verrais une fois la maison livré du coup, et une fois la cuisine en place.

Merci dafunky

Bah de toute façon dans ce genre de situation, et puisque tu n'es pas inspiré, la base c'est de mettre du downlight ou du spot, puissance modérée (genre 250lm à 350lm), ce sera discret, limite invisible.

Ok merci.
Effectivement je souhaite que ce soit discret sachant que le caisson sera peint en vert en plus.

Je verrais pour avoir quelques choses de plus sympa pour les autres luminaires.

Bonjour les lumières

Je pose une question sur un aérateur mais ça pourrait servir pour n'importe quel dispositif à télécommander, comme un éclairage.

J'ai un aérateur dans une salle de bain qui est supposé se déclencher avec l'humidité. Bien entendu, cela ne fonctionne pas du tout comme je voudrais. J'aimerais remplacer cet aérateur par un modèle qui se coupe avec un interrupteur mais je n'ai pas de fil permettant de l'actionner avec un interrupteur. Je n'ai qu'une arrivée fixe en 220V P+N+Terre.

J'aimerais un petit boitier telecommandé à intercaller et commandé par une télécommande. Je veux un truc petit et discret, pas besoin de puissance (100W)

Si vous pouviez me conseiller un modèle, je m'en servirai aussi pour un éclairage.
Si ça pouvait être compatible avec les télécommande ikea ce serait peut être bien....ou pas.

Merci

C'est le topic domotique qu'il faut, pas le topic éclairage.

Selon moi la meilleur approche c'est un micro module zigbee, tu pourras commander ton appareil avec un interrupteur Ikea via la compatibilité zigbee.

https://a.aliexpress.com/_Ey1Vuon

Yop'

J'aimerai bien éclairer ma biblio ( assez grande ) avec des barres leds.

Y'a des produits adaptés à ça ?

Ikea propose une bonne quantité de produits qui peuvent répondre à ton besoin, ça par exemple (tu remarqueras que l'alimentation est proposée plus bas dans la fiche)

https://www.ikea.com/fr/fr/p/mittle [...] -60528584/

me faut sans doute plutôt des trucs découplable sur mesure, pour que ca aille pile poil dans chaque étagères, là ca va faire des zones sans lumières

ps : t'as décidé de venir m'aider sur tous les topocs un peu spécialiste ou je pose des questions ?

Je ne traîne plus que sur trois topics, rafraîchis moi la mémoire, sur lequel on s'est croisé ?

Pour du sur mesure remonte le topic, tu trouveras les références de ruban led qui va bien. Btf lighting fcob 12 ou 24v, en 3000k ou 4000k

Video proj'


En parle justement dans les dernières pages du topic domotique ( https://forum.hardware.fr/hfr/elect [...] 5_1402.htm )



Bon, je viens de passer toute mon aprem à essayer de mettre en place mon système custom de bandeau LED


• Actuellement : module dimmer (220v) installé au TGBT, et qui commande mon plafonnier de salle à manger avec 3 boutons-poussoirs. Donc mes retours lampe partent au TGBT. Au plafonnier, c'est donc du 220v qui arrive via le retour lampe (pas de phase en permanence).
• Nouvelle config : faut que je passe en 12v. J'avais prévu de remplacer le module (avec transfo 220v -> 12v) au TGBT, et de foutre le bandeau direct au fils du plafonnier (je pensais naïvement que ce serait du 12v qui arriverait au plafonnier vu que ça part du transfo ainsi). Mais que neni, mes boutons poussoirs sont reliés à une autre phase, donc c'est quand même du 220v qui arrive au plafond. J'ai donc grillé mes 2 bandeaux LED en essayant d'allumer

Solution (j'espère) : foutre une deuxième transfo côté plafonnier également. Je viens donc de recommander un transfo + 2 bandeaux

La suite au prochain essai, là je suis un peu saoulé, vu que j'ai fait plein de test et démonté la moitié de mon TGBT pour tout recâbler

pour apporter l'élec à un bandeau LED, depuis le 230v ou depuis un transfo (12 ou 24v), il faut quelle section de fils ?

J'ai ai marre de manipuler du 2.5mm² depuis qq jours

tu peux prendre à peu près à tous les coups du 1.5mm²
Si tu mets du 24v la perte de tension sera négligeable, si tu mets du 12V et que la distance de câble est longue (>15m) la baisse de tension sera un peu plus perceptible et il faudra éviter de charger une même ligne avec beaucoup de puissance, genre 300w, pour éviter un échauffement.

Sinon le calcul de déperdition est assez simple à faire, j'avais fait un exemple en me basant sur un site qui mâche le travail. (il demande la tension/puissance/section de câble et retourne la résistance par mètre).

c'est pour déporter l'alim au milieu du futur ruban (6m). Donc je vais avoir 3m de fils. 1.5mm² iront bien. merci


Merci pour ta reponse et pour les autres aussi.


Merci pour ta reponse et pour les autres aussi.

question arrachage de cheveux du jour.
Dans ma salle de bains j'ai le montage suivant pour un des points lumineux :
230V -> interrupteur mural -> transfo 12VDC -> dimmer (wifi) -> ruban de leds.
Depuis quelques jours le ruban ne s'allume plus.
Je me dis que c'est le dimmer qui déconne, car ça arrive souvent qu'il débloque un peu (genre allume à 5% alors qu'il est réglé autour de 20%). Donc je me connecte au wifi du dimmer, lance l'appli pour le gérer, et je vois qu'il fonctionne, je peux y accéder, changer la luminosité, faire on/off... sauf que côté ruban il ne se passe que dalle.

Toute l'install est dans les combles, donc je n'ai pas encore été voir (me faut une échelle), mais je suis partagé entre alim quasi HS, qui arrive encore à sortir quelques mA pour le dimmer mais pas le ruban ou à l'inverse dimmer qui est parti en cacahuète sur la partie "transfert du 12V au ruban".

Couper l'alim du dimmer pour le "rebooter" c'est déjà ce qui se produit naturellement à chaque allumage/extinction par l'interrupteur mural, donc je ne vois pas trop ce que je peux faire d'autre pour débugger avant d'aller voir sur place.

D'autres idées ?

Quand je lis combles, la dernière fois que j'ai eu un souci similaire la cause possédait des incisives et des petites oreilles poilues et rondes.

L'alim qui est semi HS mais qui alimente le dimmer, possible mais faible proba je pense.

Pour le ruban, s'il est alimenté mais fatigué en principe il devrait au moins briller un peu jaune au plus proche de l'alim.

ah oui pas con, rupture entre le dimmer et le ruban. Pas impossible. Bon je ne couperai pas à aller chercher l'échelle et faire des calins à la laine de roche
