Reprise du message précédent :


T'as vérifié que c'était bien des HM700 et pas des HM400 ?

Le HM-400 n'a qu'une entrée.. il ne verrait donc qu'un seul panneau si c'était le cas.


Consuel pas encore passé, et seulement après sa validation, le dossier Enedis + revente edf sera fait, d'ici 2-3 mois à entendre mon installateur (et 1 mois max pour le consuel).
Là, j'ai mon installateur qui va passer demain après-midi revérifier les branchements, mais bon il me dit que ce sera jamais pareil, mais aujourd'hui est un jour ensoleillé, on aurait dû avoir plus de 200W par panneau mais qu'il va regarder ce soir sur son appli ... Bref, il n'a pas l'air très expertisé... Si on a de la documentation ou autre à lui montrer sous le nez, je serais preneur on sait jamais ^^


Bien vu

Ok.. J'ai fait une erreur, la vue est pétée et les puissances MAX ne sont pas bien représentée.
RAS tout est OK sauf si tu constate un plateau durable à 1,6kW.

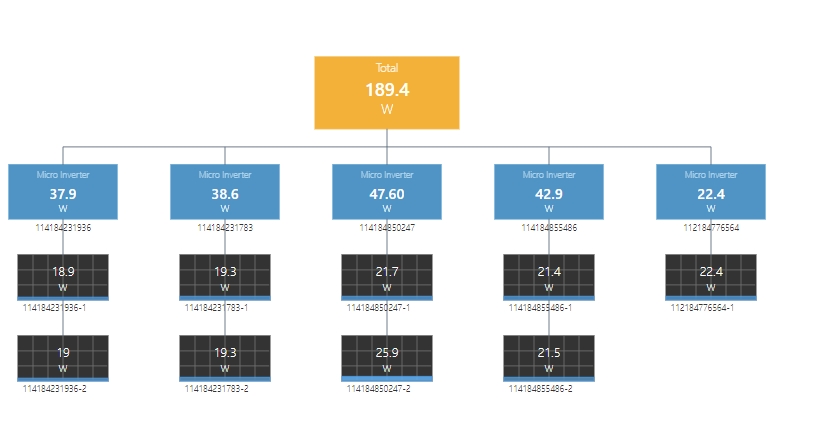

Chez moi avec ta vue :

Par contre ta mesure DDSU a bien un soucis.


Oui, la supervision m'écrit bien les HM700.


Ah ça me rassure !
Et pour le DDSU, quand il sera rebranché correctement, l'anomalie repartira du coup !

Mais j'espère voir un jour sur le graphe au moins 2,5k sur les 3k...

Édit : Concernant le branchement, j'ai ouvert mon tableau sans rien touché et ça a l'air d'être bien branché quand je regarde https://www.youtube.com/watch?v=A_khxTyn4PA du coup, à voir ce qu'ils trouveront du coup ...

En espérant que ce compteur "DDSU666" permette l'injection car si cela ne le permet pas, c'est lui qui bride l'injection peut-être, bref je recherche si je trouve quelque chose ^^


Faut voir en effet s'il y a un plateau net (genre écrêtage) à 1.6 ou non.
Parce que ça ne monte qu'à 1.6, vu la saison ça ne me parait pas déconnant du tout. tu peux avoir une journée parfaite niveau soleil et faire une belle cloche avec pointe à 1.6kW à 13h. Pour 3kWc installés, selon l'inclinaison, ça semble plutôt cohérent. Faut pas t'attendre à ce que ça monte à 2.8 (le max de tes MO) hormis autour du 21 juin si tu as l'inclinaison parfaite.

Le clamp ampèremétrique à un sens avec une flèche, il faut le mettre du bon côté et tout ira bien.. sinon c'est un problème configuration.


Ah donc à voir si une autre journée, j'ai par exemple 1,7 ou 1,5 (pas à nouveau max 1,6 ce qui serait étrange, enfin bref, peut-être que c'est normal vu que je découvre ça ce premier jour.


Ah, le clamp c'est le truc noir, la flèche doit être vers le mur c'est ça ? Il me faudra vérifier ça en effet. Merci

De mémoire, la flèche dois être orienté vers le côté réseau ENEDIS.

Dès qu'il y a un front raide, genre à l'ouverture du triac, il y a création d'harmoniques.
Si t'as l'option FFT sur ton oscillo, ça donne déjà 1 première idée.

C'est normal.
Edit: j'avais pas vu le compte rond. Pas normal non.



Bon faut que quelqu'un se motive pour lui envoyer/offrir un routeur alors.

Suffit d'une sonde isolée et d'un triac non?
Edit: sonde différentielle pardon.

TEMPO dans le 13 c'est vraiment trop cheaté

N'empêche, même ici en parisiennerie profonde, je vais finir la journée HP rouge à 11 kWh, c'est vraiment top, car tellement en dessous de mes simulations de l'année dernière.

Dommage le soleil qui a brusquement disparu à 13h, car la journée avait tellement bien commencée, avec un ciel bleu et soleil radieux

La sonde différentielle c'est pour permettre à l'oscillo de mesurer le secteur en sécurité.

Mais pour le routeur, si l'élément actif est effectivement un Triac pour hacher le sinus, il faut tout une électronique de contrôle autour, pour mesurer en temps réel l'injection (via une pince et un ADC), calculer (microcontroleur type Arduino), et tout un tas de composants autours. Bref ce qu'on appelle le routeur
Et je doute que Stéphane Marty en soit équipé.

Cela dit avec son labo, il a tout ce qu'il faut pour mesurer : oscillo, analyseur de spectre, sonde de champ proche pour les perturbations EM, un autre appareil dont j'ai oublié le nom pour calculer le facteur de forme de la charge connectée dessus, etc.

Ce qu'on cherchait à voir, c'était pas cette histoire d'harmoniques ?
A 50 Hz, même à travers un transfo 6V, on doit pouvoir l'observer.

Comme tu le fais remarquer plus haut, à partir du moment où il y un front raide, il y a des harmoniques, c'est physique.

Raide ou pas ( ) d'ailleurs, à partir du moment où ce n'est plus un sinus pur, il y a des harmoniques.

Tous nos appareils modernes salopent le signal, à commencer par les lampes LED, et de façon plus générale tous les appareils à alimentation à découpage (ce que sont les LED, mais aussi les ordinateurs, TV, chargeurs, etc)

Mais c'est vrai aussi pour le bon vieil halogène de grand père, vous savez le truc sur pied de 2m de haut avec un gradateur au sol... qui est exactement un hacheur de signal.

On n'a rien inventé de nouveau avec le routeur solaire, si ce n'est "l'intelligence" apportée par le microcontroleur et sa pince de mesure.

Le truc c'est qu'un hacheur de chauffe-eau ça commute des puissances de 3 kW, donc forcément un peu plus d’harmoniques qu'un chargeur USB de 5W....


Précisions :

- la "raideur" du front vertical du signal va conditionner le nombre d’harmonique, c'est à dire la superposition de sinus de fréquences toujours plus importantes. Un signal carré parfait n'existe pas car il serait constitué d'une infinité de sinus superposés allant jusqu'à des fréquences infinies. A la limite on s'en fout, car plus on monte en fréquence, plus les pertes sont importantes, donc moins les harmoniques vont se propager loin sur le réseau.

- la puissance du signal haché (donc les 3 kW du cumulus) va conditionner la puissance des harmoniques, et là potentiellement c'est beaucoup plus impactant que le signal haché provenant d'un petit appareil.

Le tout est de déterminer l'impact de ce potentiel de nuisance.... franchement à ce stade je n'en sais rien.

Il faut vraiment que je me matte la vidéo en question.... j'essaye de faire ça d'ici la fin de semaine.

Pour illustrer, voici un comparatif que j'ai fait chez moi sur 2 alimentations à découpage de ruban LED.


• Alimentation de qualité Meanwell HLG-240H-24 avec PFC (dispositif de correction du facteur de forme intégré) :

• Alimentation chinoise low-cost générique :



La bête alimentation chinoise ne fait pas mieux que le routeur solaire, elle hache le signal aussi salement

L'alimentation Meanwell est normalement vendue pour les entreprises, car eux ils sont tenus par Enedis (voire RTE) de ne pas trop saloper le réseau public avec des harmoniques.
Mais vu les puissances en jeu (l'éclairage de toute une usine, de bureaux, ou des différentes machines) on comprends un peu pourquoi.

Encore une fois, est-ce qu'à notre niveau avec quelques kW de perturbation, est-ce réellement un problème ?

Les possesseurs de routeurs, on doit être 0.1 % de la population à en posséder, donc ce n'est pas un problème.
Si demain tout le monde est équipé, ça le deviendra.

Mais avant même de parler routeur, n'oubliez pas que nos onduleurs PV (et microonduleurs) sont loin de générer un signal sinus parfait.
Et déjà c'est un problème, j'avais lu un papier de Enedis ou RTE qui commençait déjà à s'inquiéter du problème à l'échelle nationale de la croissance des parcs PV, privés comme publics.

ça fait longtemps que je me dis qu'il faut que je mesure la sortie de mes micro-onduleurs et de mon routeur solaire, on avait déjà eu ces discussions ici-même l'année dernière... il va falloir que je me motive

EDIT : je ne suis pas équipé d'analyseur de spectre, je ne peux donc pas afficher/calculer les harmoniques.

petite question

je n'ai que 2 panneaux plug and play de 400W bridé derrière un ds3-l a 730w mais on vient de me proposer une batterie QCELL 6.8kwh "couplé en courant alternatif" neuve en destockage pour 1300€ c'est bien compatible avec les installations a base de micro onduleur du coup?
ca me semble pas cher pour un truc tout en un et waf compliant

bon, par contre j'ai prévu l'installation de quelques panneaux supplémentaires l'année prochaine quand je vais refaire ma pergolas, mais quid du stockage de la batterie d'ici la?

preneur de vos avis sur l'opportunité ou pas d'une batterie pour ce prix là

https://www.q-cells.fr/produits/sto [...] -core.html

La batterie et le couplage sont deux produits différents.

t’as un lien pour le déstockage ?

C'est pas si simple.. et surtout pas vraiment plug & play.

c'est un kit qhome core A4, donc ca comprend le boitier de gestion (l'équivalent d'un onduleur hybride sans entrée pour panneau solaire?), et le boitier batterie

edit: le prix était trop beau, je viens de voir qu'il y avait une petite astérisque pour dire que c'était le kit qhome core a4.... mais sans la batterie, donc inutile sauf pour dépanner une installation existante


dans la conversation sur le forum à priori il y a des specialistes d'apres eux la crainte ce n'est pas tant le reseau , les perturbations ne vont pas bien loin , mais les appareils qu'il y a chez toi qui peuvent ne pas apprecier ces harmoniques , apres il y en a qui mettent des analyses spectrales mais sans unités donc  ça ne veut rien dire

mon avis c'est que la plupart des CE en mono font de l'ordre de 2.3/2.5kW les tri de 3kW ne sont pas legion , sur mes graphiques je constate que cette valeur n'est jamais atteinte parce que le routeur commence à fonctionner assez tot et surtout sur l'excedent donc au global ça reduit les harmoniques vu que la puissance routée ne depasse pas les 2kW

Bon je dois confirmer chez Urban Solar si je prends la batterie virtuelle ou boost mon surplus (je suis chez OctopussEnergy offre quechoisir).
Un avis ?
Installation 8.2KWc avec objectif théorique de 60% autoconso, dans le sud-est de la france - donc production très forte en été
Actuellement en plein hiver sur novembre je suis plutôt à 15% d'autoconso

Tu peux faire une FFT de ton signal sur oscillo numérique ça donne déjà une 1ere idée.

Et 0.1% c'est de la population des gens équipés de panneaux solaires non ?

Édit: pour les onduleurs, il y a un taux de distorsion harmonique, par ex <3% sur la série des HM-xxx d'Hoymiles. A mon avis donné à Pmax, qu'on atteint rarement.

Batterie virtuelle !

+1...

Personnellement j'en hyper satisfait

JPME s'est remis à payer ses clients ?

Du coup avec la batterie virtuelle ils restituent l'énergie quelle que soit l'heure où la demande ait faite, ou alors on peut demander à ne le faire que en heures pleines ? (j'imagine que si je consomme plus que ce qui est stocké, c'est plus avantageux de le consommer en priorité en heure pleine). (en gros vous êtes resté en heures pleines / heures creuses ou alors c'est plus avantageux dans ce cas de repasser en base)

mais vous commencez vraiment à me les briser à se torcher la CEM.

faites rien c'est bien mieux.

T'as pris pour tout les autres d'internet .

Si j'en crois le forum d'à coté, pas vraiment... au mieux c'est toujours au compte goute, ils ont même filé 100€ à certains clients en septembre pour gagner du temps....

Moi c'est en mars 2024 que la surprise arrivera... ou pas

En ce moment c'est la grande question de la détermination du tarif de non-rachat qu'ils vont proposer à partir du 1er janvier pour l'année à venir...

J'ai vu passé 7 a 8 cts comme tarif sur facebook.

ça ce sont les nouveaux contrats

Pour nos contrats historiques e-Batterie Super+, le calcul est basé sur une formule prenant en compte les marchés Epex et réactualisé chaque année, qui est plus élevé et moins intéressant pour JPME, c'est pour ça qu'ils n'arrivent pas à payer d'ailleurs...


Il sort d'où ton objectif théorique ?

Sud-Est ici aussi, et je suis autour des 20% d'autoconso. Ce qui à la réflexion n'est pas surprenant : La PAC tourne principalement quand il n'y a pas de Soleil, et ECS + LL/LV + Cuisine ne représente pas grand chose de conso par rapport au chauffage ...

Hors période de chauffe, ça tombera probablement en dessous de 10% d'autoconso

La question se pose donc de passer au VE plus vite que prévu   Parce que là on va en revendre du surplus

bon, ceux la au moins ils se casseront pas la gueule



je pense que je peux faire des tractions sur les fixations, reste a monter le No 3 et tout rebrancher propre et finito

Faut mettre la lampe de l'autre coté pour que ça produise la nuit

infinite electrons bitch !

par l'installateur Après je bosse de la maison et ma femme aussi, donc c'est complètement possible d'optimiser pour un % d'autoconso bcp plus élevé dans mon cas.
