Reprise du message précédent :


Tu tires un câble de 10mm² sur 70m jusqu'à un tableau secondaire. Tu repars en 6mm jusqu'à la green up en protégeant le 6mm² avec un disjoncteur.

Je parle de ce genre de matériel. Il y a énormément de déclinaisons selon le nombre d'entrées et de sorties
https://www.wago.com/fr/bornes-sur- [...] 06#details

Et donc tu remets quoi en tête de ligne dans ton tableau secondaire ? Le DD de ta greenup ? Eu en amont dans ton tableau principal tu mets un autre disjoncteur ?

Et du coup, plus besoin de 6mm2 pour relier la green UP, un 2.5mm2 suffit vu que tu es à proximité

Merci pour ta réponse, pour être sur que l'on soit bien raccord:

Je parle des vis sur chaque angle de la platine, pas celles intérieures qui tiennent la tête multicouche, mais celles que l'on serre avec la pince à cheville. Je suis censé les revisser sur la platine ?

Car dans les tuto que je vois sur internet, les mecs utilisent la pince pour fixer la cheville -> la vis sort du mur -> ils la devissent complètement pour ne pas créer une surépaisseur gênant la pose du carreau.

Le tuto officiel: https://youtu.be/4eA7-lWOXbg?si=vUR [...] Ec1Z&t=118

Et donc sur le tuto en question, le mec met du teflon sur ses raccords excentrés, mais moi j'étais parti pour graisse + filasse, je trouve ça bien plus solide, sauf que de ma maigre expérience faut quand même serrer ça comme un porc...

Pour éviter de faire peur, on va illustrer le 'tableau secondaire":



2,50€...


Chaque câble doit être protégé par un disjoncteur de calibre adapté mais tu n'es pas obligé de mettre des DD partout.

Ca fait quelque chose comme ca
Différentiel --> Disjoncteur --> câble 10mm² --> disjoncteur --> câble 6mm²  --> green up

Et, effectivement, tu peux moduler les diamètre de câble selon la longueur de chaque câble.


   voire même pour les plus fortunés :

De nada

oui mais là t'es plus dans les clous d'un tableau secondaire

donc plutot linky --> disj --> câble 10mm² --> disjoncteur différentiel --> câble 6mm² (ou 2.5)  --> green up

70m de 10mm2 ça fait déjà un bel investissement...

Là oui, il y a bien une protection adaptée pour la réduction de section et j'y vois aucun problème.
Par contre tu oublies juste le prix du câble pour alimenter le tableau secondaire par contre, et en fonction de la distance ça peut piquer (1% de chute pour un TS).


Tu fais allusion au câble fourni par le fabricant de la plaque je suppose ? Perso je ne connecte pas si ce n'est pas la bonne section, je remplace par un câble adapté (3G6 pour du mono ou 5G2,5 pour du tri).

Comme évoqué par carbon38 (et gloinfred avant), avec un tableau secondaire.

C'est pas bon, le disjoncteur qui alimente le TS doit être alimenter depuis les collecteurs P/N, le différentiel se trouvant dans le TS (interrupteur-sectionneur pour faire office de coupure générale en amont dans le TS si plusieurs diffentiels).

Après montage, les vis ne te servent à rien.
Elles t'ont servi qu'à écarter la cheville

J'ai toujours entendu que la fillasse et éventuellement pâte étaient mieux que le teflon.
A mon avis il était inutile de trop serrer, d'autant plus que tu mets de la fillasse ou teflon.

Fillasse ou Teflon sont là pour combler le manque de précision de pas de vis.

Bon, je ne me sens pas du tout en danger avec mon montage mais je vais vous le soumettre histoire d'être certain que je ne passe pas à côté de quelque chose...

Je fais chez moi pour connecter une green UP mais en prévision d'une borne installée ultérieurement :

Bornier répartition du tableau principal >> Disjoncteur différentiel Legrand >> env 13m de câble 3g10mm2 >> wago pour passer en
1/ 2.5mm2 >> ID2A >> Shelly EM >> télérupteur
2/ 6mm2 >> télérupteur relais >> prise renforcée green UP

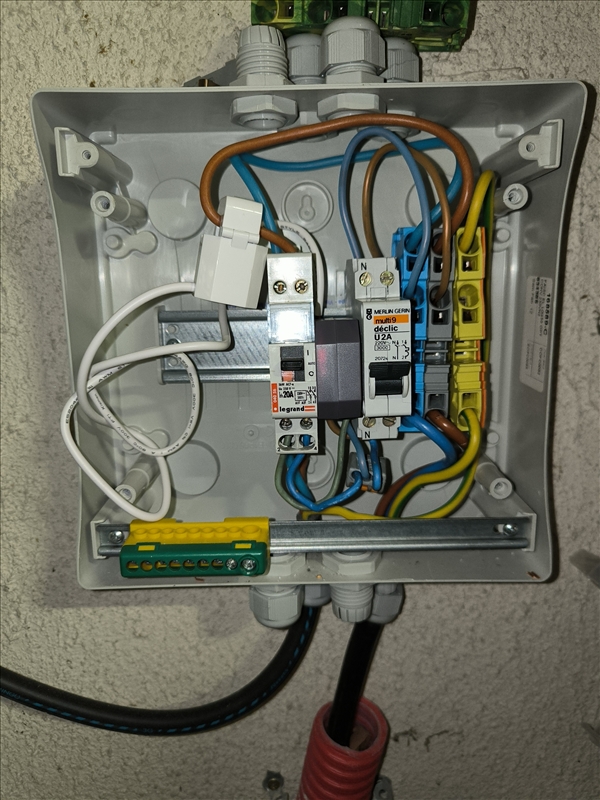

Photo du tableau

Donc ça ne respecterait pas la norme mais est ce que je risque quoique ce soit ainsi ?

Édit : ce n'est pas un télérupteur mais un relais, où avais je la tête...


Solution 1 :
- protection dans tableau principal => 10 mm² => borne

Solution 2 :
- disjoncteur dans tableau principal => 10 mm² => tableau secondaire avec différentiel + disjoncteur => 6 mm² => green up

Si on ne compte pas la différence de prix entre green up et borne, la différence de prix entre els deux c'est juste le tableau secondaire, un disjoncteur et 30cm de câble 6 mm²

c'est effectivement pas très à la norme mais je vois pas de soucis majeur.
un ou 2 trucs
- t'as chopé le merlin gerin en brocante ?
- c'est pas un télérupteur mais un relais HP/HC
- je mettrais pas le shelly comme ça ; ça a tendance à chauffer ces bestioles, et là il peut pas vraiment refroidir collé entre les modules

Le relais (et pas télérupteur lol jaune, Merci) oui je l'ai chopé au moins cher sur Leboncoin

Je décalerai le Shelly

un contacteur ça coûte 20 balles, c'est pas là dessus que je gratterais mais bon c'est un choix


C'est du temporaire... Je risque quoi au  pire ? Qu'il ne déclenche plus ?

relais collé, donc qu'il reste activé. Source d'incendie peut etre, je ne sais pas.
Quel est le calibre du Disjoncteur Différentiel dans ton tableau principal ?

et c'est pas parce que c'est temporaire qu'il faut faire de la merde


Oui mais ce qu'il veut dire , c'est que aucune plaque a induction que t'achete dans le commerce a des fils en 6mm2, donc il y'a bien un domino / Wago qui fait 6mm2 de chez toi vers le 2,5 ou 4mm2  ou 5mm2 de ta plaque.


tu as raison c'est ce que j'ai fait dernièrement chez moi , j'ai du me trouver des Wago 6mm2 / 4mm2 (oux 2,5mm2) je ne sais plus.

En gros c'est ça :
cable à 5fils 32A



Au final on a a peu pres ça :

Elles sont inutiles ces vis, une fois les chevilles expansées. Ça dégage

Je pense que le couple nécessaire pour casser la fixation des molly dans du placo en cisaillement sur ce type de platine, il est bien supérieur au couple de serrage pour de la filasse

Si ça reste collé, ce n'est pas problématique. C'est une prise renforcée et la consommation ne dépasse pas 8h de durée

Et je n'ai ni l'impression ni la démarche de faire de la merde comme tu dis

Le calibre du DD c'est bien 20A (celui fourni avec la GreenUp) ? Si oui tu ne risques pas grand chose, le 2,5mm2 étant adapté pour 20A.
Mais pourquoi mettre du 6mm2 sur la GreenUp ?

Tu as mal lu ma réponse, dans ta solution 2 le 10mm2 peut ne pas suffire si la distance est trop importante à cause de la chute de tension.

Oui c'est bien un DD de 20A
J'avais une chute de 6mm2, je l'ai exploitée. Qui peut le plus petit le moins dans cette configuration.

Merci de ta confirmation


Et le jour où tu pose la borne tu fais ça aux normes

Par contre je rejoins libussa sur le matériel d'occasion dans le tableau, c'est vraiment pas recommandé (tu ne sais pas comment le module a vécu)

Curieux d'avoir ton retour si tu fais des devis.
Vu le boulot, pas sûr que le delta soit très grand avec un remplacement complet des ardoises.


Je me pose une question dans mon cas, j'ai un abonnement 12kva et chauffage électrique (chauffe eau, plaque induction...).

Est-ce que ça sera suffisant pour (dans un futur au bout d'un moment...) brancher une (ou deux?) voiture électrique? J'arrive déjà à des pics de 9kva sans avoir fini ma maison (pas de plaque, manque des chauffages mais en même temps l'isolation n'est pas fini à 100%...)

Est ce que tu comptes tout faire tourner en même temps ?
Pour déterminer la puissance nécessaire on se base sur le principe de simultanéité, ie quels appareils sont susceptibles de tourner en même temps. Et dans le pire des cas il y a possibilité de délester certains circuits (privilégier le cascado-cyclique).

C'est sur... aucune idée c'est difficile à dire au final.
Je vais essayer déjà avec la domotique de limiter le nombre de chauffage allumé en même temps ça sera déjà ça.
Mon isolation semble pas trop mal car dans des pièces non chauffées, je reste entre 18 et 20° à l'étage.


Clairement. J'ai du mettre du 5G16² pour la cours (et justement réservé 2*16² pour une future prise elec), ca va très vite le chiffrage vu le prix du cuivre.
J'avais utilisé ce simulateur qu'on m'avait conseillé ici : https://www.schema-electrique.net/s [...] naire.html



Effectivement, vu sous cette angle, c'est pas utile. Ceci étant, sur les 2 platines que j'ai installées chez moi, je les ai laissé et pas eu de probleme de surepaisseur avec la colle qui était supérieur à l'épaisseur de la tête.


Tu prends une borne avec régulation dyn1mique de la charge et ça roulera.

De toute façon t'es au maximum du monophasé avec 12 kVA. Au-delà faut passer en triphasé.
Tu roules beaucoup ?
Quel sont tes créneaux horaires possibles de charge (par exemple si t'as du télétravail ça change la donne) ?


+1
Tu as des bornes qui gèrent le délestage pour éviter de faire sauter ton installation
Ça utilise des pinces ampèremétriques ou bien une connexion directe au linky sur le port TIC.
Par exemple celle-ci, fabriquée par un Français depuis des années : http://ve-tronic.fr/store/wallbox

Source ? J'arrive pas a trouver cette info... Et quid de la justification ?

Norme NF c15-100-722
 https://home.nexans.fr/section-des- [...] protection
https://www.123elec.com/media/wysiw [...] ectric.pdf

Merci, en revanche tu pointes des recommandations et non des obligations. D'ailleurs je viens de voir que la NFC 15 100 est accessible gratuitement sur le site de l'AFNOR : https://www.boutique.afnor.org/fr-f [...] 05536/1556

Rien n'indique une obligation de 10mm2 pour une borne de recharge, ou je l'ai peut être raté, pour moi il faut prendre en compte les caractéristiques du câble et de sa pose, la distance, la puissance pour adapter la section.

On est d'accord que du 10mm2 est valide dans la plupart des cas, je pense que les guides prennent cette valeur par simplification

Le seul truc qui m'a fait sauter ici pendant que l'auto chargeait c'est le préchauffage du four (en + du reste).

Maintenant j'évite, et si vraiment tu penses être juste tu décales la recharge après les plaques à induction par exemple. Sinon recharge, lave-vaisselle, lave-linge,... ça tient.

Et y'a pas plus gros que 12kva de toute façon (ou alors t'es en tri et c'est un non sujet si tu changes )

Non, ce ne sont pas des recommandations. Ce sont bien des sections et calibres imposés par la norme.

Tu sais me pointer la section correspondante dans le Doc NFC 15 100 (voir lien que j'ai mis plus haut, tu peux consulter gratuitement la norme) ? Je trouve pas
