Reprise du message précédent :

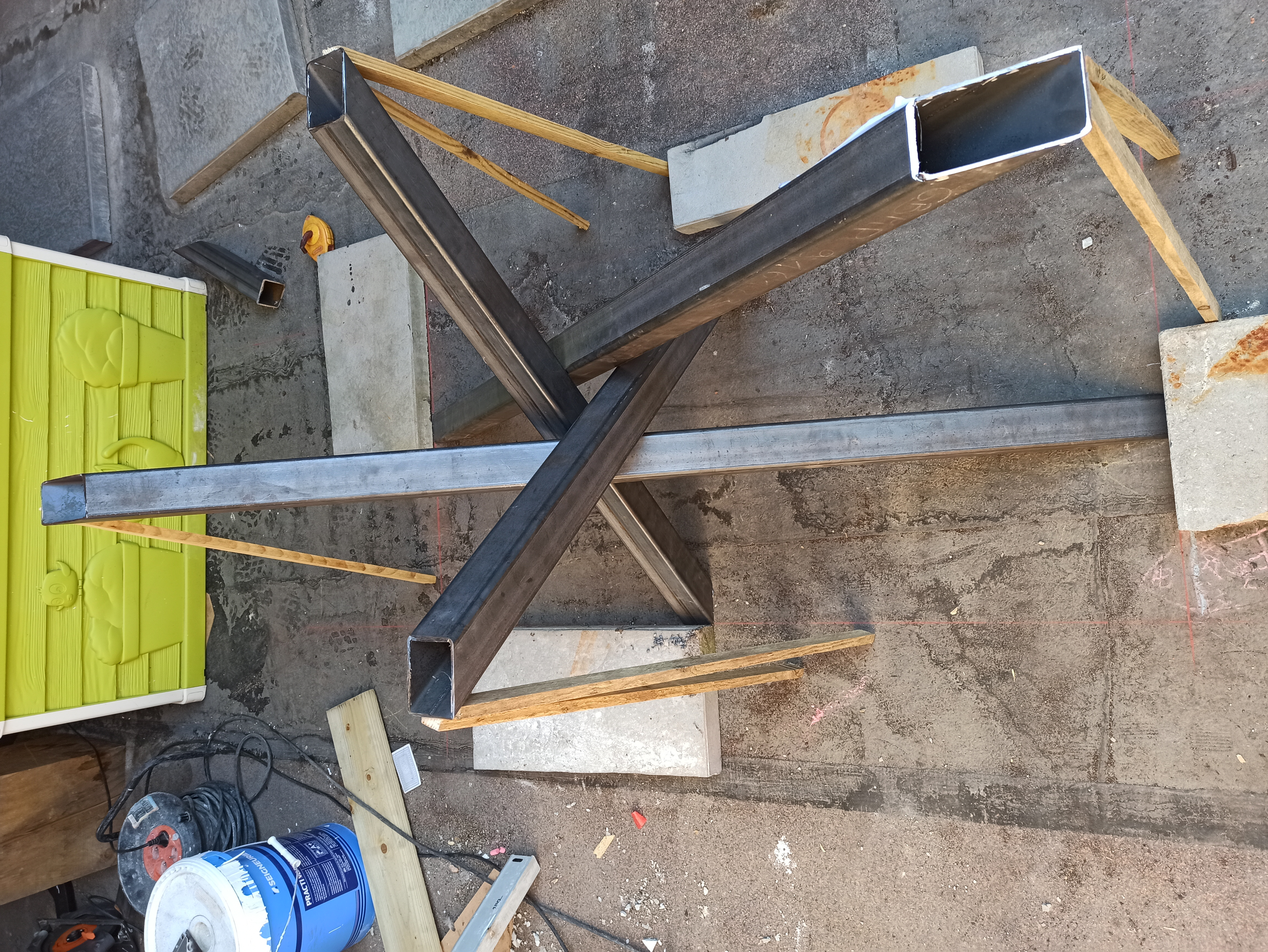

Puisqu'on parle soudure

https://rehost.diberie.com/Uploads/ [...] .0.min.jpg

https://rehost.diberie.com/Uploads/ [...] .0.min.jpg
Avec les tongs de sécurités ofc.

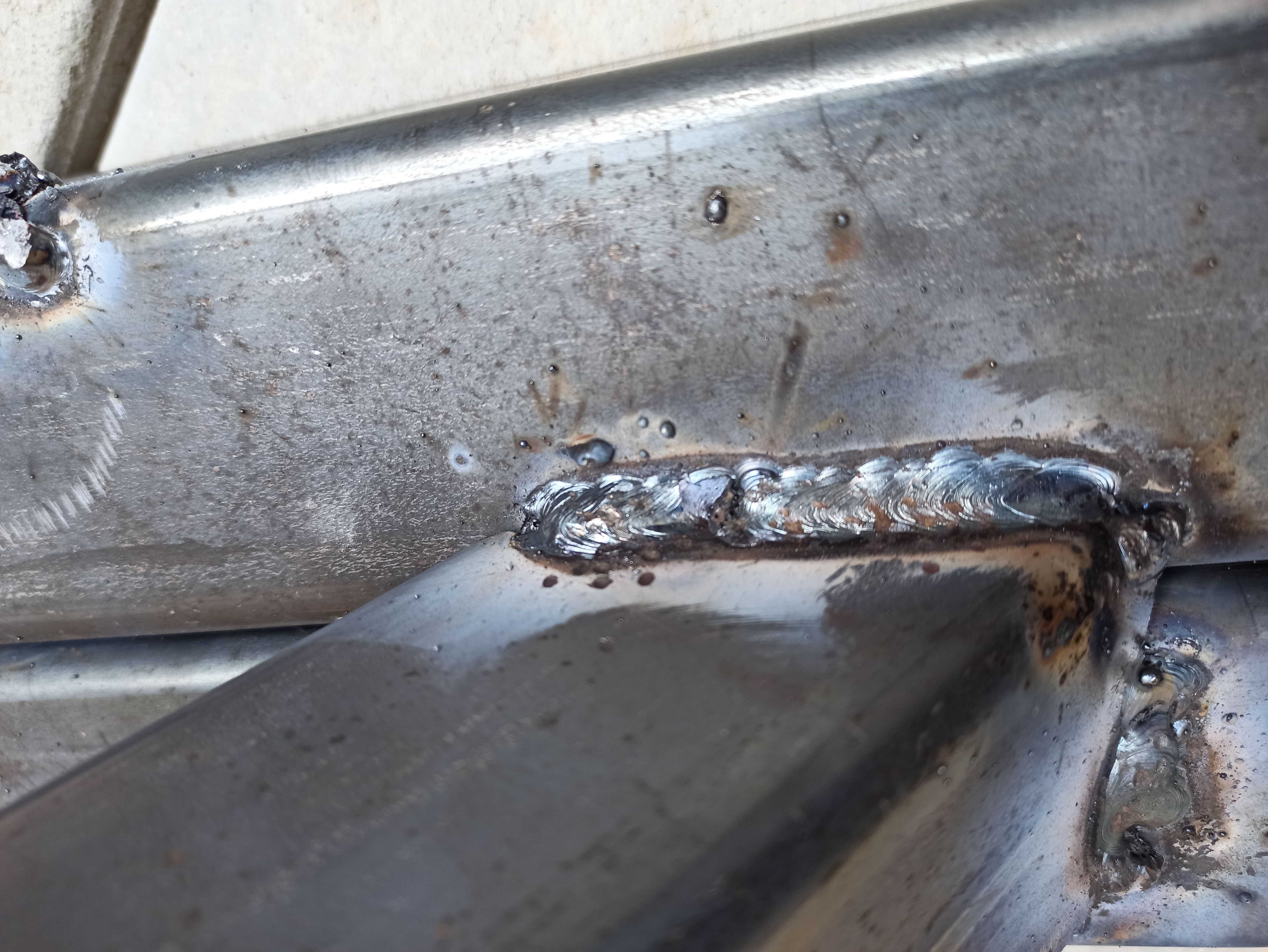

Et entraînement à la soudure... après le "make" pour gaspiller les dernières baguettes

https://rehost.diberie.com/Uploads/ [...] .0.min.jpg

https://www.youtube.com/watch?v=nSE3GmUdxoQ

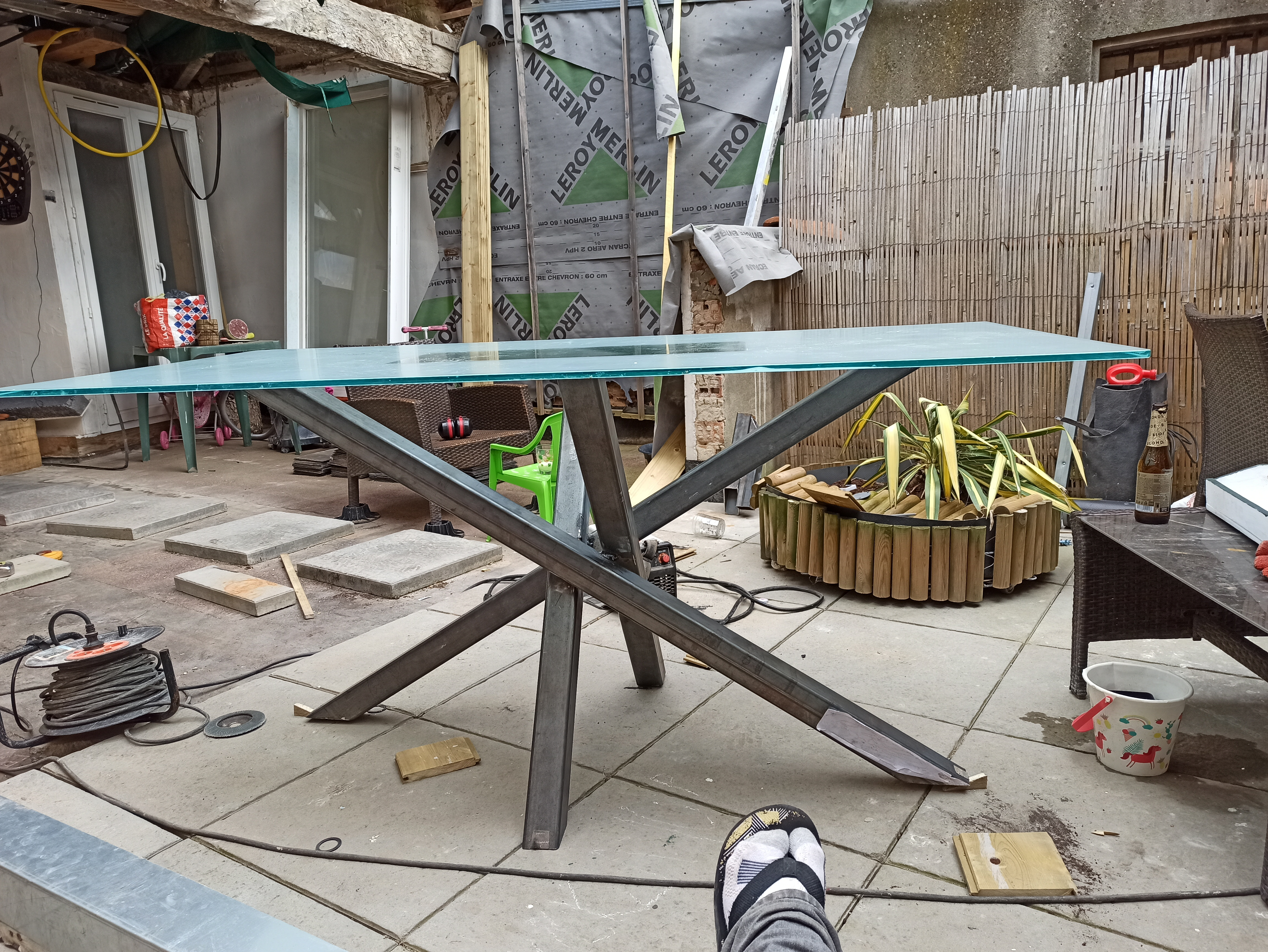

Une bien jolie lampe

Respect rien que pour l'aspect bridage de l'ensemble. Comme t'as du te faire chier pour la mise en place et les mesures.

Sinon, le plateau en verre c'est pas du tout mon kiff

  surtout qu'il existe un ficher sur intructable pour CNC

Mais a la main sa va être galère   , ou alors comme dis plus haut , faut des bon outil et de bon gabarit avec beaucoup de temps

Celui sur Etsy est magnifique

Bonjour les makers,

Pour un projet associatif je cherche à acheter du tube rond aluminium avec les dimensions suivantes (ou quelque chose de proche niveau diamètre pour finir la forme voulue au tour) :
diamètre intérieur (di) 110mm, diamètre extérieur (de) 150mm, longueur (l) 500mm (ou 3 x 150mm) ; les produits finis doivent être un cylindre de l 150mm, de di 120mm, d'épaisseur (e) 5mm et avec une lèvre extérieure d'au moins 5mm (10mm idéalement) à une extrémité du tube.
di 130mm, de 170mm, l 500mm (ou 3 x 150mm) ; les produits finis doivent être un cylindre de l 150mm, de di 135mm, d'e 5mm et avec une lèvre extérieure d'au moins 5mm (10mm idéalement) à une extrémité du tube.

Vu les épaisseurs, je me doute que ça ma couter un peu. Mais je me demande si vous avez des bon plans pour ce type de matériaux en si faible quantité ? L'achat doit être parfaitement en règle donc pas d'achat hors UE car je n'ai pas spécialement envie de me prendre la tête à gérer le côté importation avec les taxes et frais afférents (sauf si vous me dites que c'est la seule solution).

Après je me dis que pour le premier, je me fais peut-être chier pour rien. Après tout du tube de di 120mm, ça existe. Mais j'ignore si ce type de dimension est réellement précis. Car j'ai besoin d'une précision d'au moins +/- 0.5mm sur cette dimension.

Tout avis et/ou conseil est le bienvenu.

Ça va faire un joli patator

T'as un lien vers le scrabble Etsy ?

Sinon, effectivement, une CNC de taille suffisante pour sculpter un plateau de scrabble va te couter un bras

Sinon, tu peux envisager de faire les sculptures avec la défonceuse et un gabarit, et faire le marquage des cases avec une graveuse laser.
Ça coute plus super cher et on peut en trouver avec de grandes surfaces de gravure (ou des toutes petites que l'on déplace sur l'objet à graver)

https://www.etsy.com/fr/listing/518 [...] 8552&cns=1

Je veux pas acheter la machine   qu'es ce que j'en ferais...

Idem pour le verre mais l'assemblage du pied est sympa

Tu peux éventuellement faire le tout en 2 parties :
La partie basse mouluree a la defonceuse et la partie lettres en 2-3mm d'épaisseur que tu auras faite découper au laser... Voir avec un fablab éventuellement. Et apres tu colles par dessus...

Je peux me tromper, mais j'ai un doute de la qualité du maintien dans le temps, quand je vois le sens de collage des morceaux qui composent le plateau

Moi je regardais l'ensemble , le rendu    pas la conception

https://www.instructables.com/Hardw [...] ble-Board/

Voilà le projet instructable

  ahh super idée
15*15 lettre , 8cm par lettre

Soit 18m , et sur certain site je vois moins de 1€ la découpe au mètre


Rien à voir avec un patator. Les tubes ne sont pas destinés à être emboîtés. Et puis 12cm de diamètre ça fait un sacré patator

C’est destiné à être des gabarits pour vérifier la taille d’un objet. L’objet doit pouvoir passer dans le tube. D’où le besoin d’un diamètre intérieur relativement précis.

Un melonator ou pastèquator

Attention à ton histoire de " relativement précis", notamment :
- la rectitude du tube est elle importante ?
- comment vas tu contrôler le respect de ton cahier des charges ?
- qu'est ce que tu fais de ton résultat de mesure ? Besoin d'un contrôle qualité ?
En gros, tu as besoin d'un gabarit entre/ n'entre pas (go/nogo), si je comprends bien


- Oui la rectitude est importante (mais sur 15cm est-ce vraiment un problème ?) ainsi que la concentricité (là j’ai un peu plus peur, peut-être à tort).

- En dehors de pieds à coulisse, j’ai pas grand chose.

- C’est exactement ça, go/nogo.


Essaye de voir si tu ne peux pas en faire une version moins haut-de-gamme .

Pas mal de makerspaces ou de boites privées font de la découpe laser. Tu peux y découper les cases et les lettres dans des plaques de MDF ou OSB de 3~8mm d'épaisseur.
Ensuite, tu y colles sur un plateau en bois, et tu peux y graver, coller ou peindre les cases, puis tout sceller avec du vernis.

Le chant laissé par la découpe au laser est noirci et durci en surface, c'est visible et d'une esthétique discutable, mais c'est plus durable que lorsque c'est laissé brut après fraisage/découpe.

Il me semble que tu as une pompe haute-pression, ça doit bien pouvoir servir à faire du waterjet .

   mais t'es partout c'est pas possible

Faut que je vois avec des boîtes qui font de la CNC / découpe laser

Piur le plateau : défonceuse avec baque à copier, petite fraise et une gabarit type festool ! ( https://www.contorion.fr/outils-ele [...] gxEALw_wcB : tu peux te le fabriquer avec 4 morceaux de bois, pas besoin que ça soit réglable vu que c’est juste pour faire le plateau)

Pour la cnc le topic connaît quelqu'un de réputé

  j'ai pas l'historique du topic
Ni sur le dark make topic secret

   intéressant mais en 15*15 , sa fait du 225 case
Je sais pas si c'est jouable

Tu aurai voulu du tube acier ou inox je t'aurais envoyé chez PRESCO
Ils font tous les diamètres/ épaisseurs classiques et le 120mm c'est du standard ( DN120 que ça s'appelle ) pour tes lèvres il faut soit les faire à la rouleuse, soit rapporter une bride soudé
Sinon demande a un atelier de tôlerie type
https://dmytolerie.fr/. ils ont du diam 20/30/40/...100 en stock , du 120 il doivent peut être pouvoir en commander

Le taulier du topic

Tu peux toujours demander s'il peut/veut le faire

Je ne connais pas le site (sympa le lien merci) mais c'était l'idée de le faire à la cnc
Tu comprends bien que je n'allais pas le faire à la main
Je n'y joue pas je vais me renseigner sur les côtes, nombres de cases etc
Mais je pense tout de même tenter l'expérience


Tu trouveras ton bonheur dans n'importe quelle entreprise de serrurerie/métallerie.
Le catalogue Almet te donnera les points de tubes (à partir de la page 41) https://almet-metal.com/pdf/documen [...] -almet.pdf mais attention, certains points de tubes sont sur commande, donc bcp plus chers.


Y passe de temps en temps @applechery
Ou faut le mp

  je connais pas le matos et l'xp de chacun

15*15 case je crois
2*2cm pour les lettres

Après les lettres pour 5€ t'a le lot en bois sur Aliexpress
Il y en a 100 je crois

J'ai 2 mois pour trouver et le réceptionner

Ben si, le problème, c’est que c’est ultra répétitif (et faut être précis)


Je suis pas du tout fermé sur l'aluminium, c'est juste que ça me semblait plus simple. Et c'est vrai que l'acier offrirait d'autres possibilité pour créer la lèvre même si la rouleuse, j'y crois pas une seconde que je pourrais le faire faire pour un tarif qui soit pas super élevé pour une si petite quantité. Mais à chaque fois quand je regardais les dimensions de tube rond proposées, je ne trouvais rien qui me convenait.
Je suis allé voir sur le site de Presco, je n'ai pas trouvé de tube avec un diamètre intérieur (qui est beaucoup plus important pour mon utilisation que le diamètre extérieur) de 120mm ou 135mm. Ça serait dans laquelle de leur catégories de tube ? J'ai vu du DN125 mais pas du DN120. Et quand je vois ce site : https://tuyaute.com/dimensions-des-tubes-asme/ j'ai l'impression que ni du dn120, ni du dn125 ne conviendrait.

Je vais voir les tôleries autour de chez moi (ce qui m'évitera les frais de port), mais j'ai des doutes sur le fait que ce genre de boite sera intéressé pour se faire chier pour un si petit besoin. D'après ce que j'ai vu, les tubes rond aluminium ça se vend en gros par 6m. Moi, j'ai besoin que de 50cm donc je vois mal une tôlerie commander un truc juste pour moi.

edit : en relisant les caractéristiques du tour du fablab à côté de chez moi, je ne pense pas que ça passera pour finir mes cylindres de toute façon... Va sans doute falloir que je trouve une boite qui peut me faire les produits finis.

Par curiosité, c'est pour quelle application ?

Laisse tomber le DT. C'est uniquement consacré a la fabrication de sextoys en cumaru...


Pour contrôler certaines dimensions d'armes en escrime. Les règles disent que celles-ci doivent pouvoir passer à travers un cylindre de x diamètre (12 ou 13,5 cm selon l'arme) sur 15 cm de longueur.

Le but étant d'essayer de créer les outils pour faire cette vérification. Pour donner une idée de qui se fait actuellement (on voit notamment les deux cylindres):


Évidemment c'est produit à l'unité et ça coute un bras (plus de 1000 € pour celui de l'image, mais d'autres sont à près de 3000 €) pour une qualité parfois douteuse (sur l'image, c'est pas le pire modèle qui existe, loin de là).

L'objectif est donc de voir à en fabriquer 3, en maintenant un coup unitaire si possible inférieur à 500€. La grosse difficulté étant ces fameux cylindres.


impression 3D ?
ca va s'user, mais ca coutera 3 sous a refaire.


Impression 3D pour les gabarits

 Quineted

Je comprends pas, c'est la poignée qui est mesurée grâce aux cylindres en fait?


120mm apacher https://fr.ofenseite.com/1170186-12 [...] eur-100-cm

Dans le cas présent, le plastique c'est pas vraiment fantastique.

J'ai vraiment peur de l'usure, l'intérieur des deux cylindres va être soumis à des frottement très répétés de pièces métalliques, notamment dans le cas de celui de 135mm. Et c'est destiné à pouvoir être mis entre les mains de bourrins qui n’hésiteront pas à forcer.

Pour simplifier, ça vérifie la dimension de la coquille (la partie métallique protégeant la main) ainsi que le désaxage maximal de la poignée (qui est derrière cette coquille) par rapport à la lame de l'arme.

De ce que j'ai vu, c'est très imprécis et pas franchement costaux niveau compression/deformation

J'avais zappé ton message. Merci pour le catalogue. Je vais regardé ça.


Oublie l'alu alors c'est trop tendre pour des frottements répétés.

Remarque, on va avoir besoin de "nouveaux" pour la session de test


à 90%, ce qui va frotter à l'intérieur du cylindre est en alu également.

Mais clairement à la base je voulais partir sur de l'acier inoxydable avant de m'apercevoir que je trouvais aucun tube rond dans les dimensions voulus. Sur les gros diamètres je trouve que des trucs avec des dimensions à la con pour mon usage qui font genre 134,6 mm ext avec 4,4 mm d'épaisseur. Et acheter une barre ronde d'inox du diamètre suffisant et l'usiner, c'est pas trop compatible avec la volonté de limiter les coûts.

Mais au final, ça sera peut-être la seule solution.

Durant mes recherches je suis tombé sur ce catalogue :
https://www.metricmetal.com/wp-cont [...] -Links.pdf

Et en voyant la différence de précision entre les tubes en acier carbone et les autres, je me pose la question si l'usinage est pas la seule solution pour avoir quelque chose de précis en inox ou alu.
