Reprise du message précédent :
Bonjour

Je dois me confesser
J'ai suivi aveuglement les instructions de Copilote sans savoir exactement l'utilité du truc

Voilà, du coup j'ai besoin de votre aide pour identifier le problème.

Voilà alors j'ai un driver LED 2 canaux de type LM3492HC (datasheet).
Sauf qu'il ne fonctionne pas. Symptômes:
- Les LED ne s'allument pas
- Le LM3492HC chauffe beaucoup

Niveau valeur des composants j'ai suivi mon excel, dont les calculs sont juste quand j'applique les exemples du datasheet.

Copilote m'a fait changer 2 choses quand même:
1. Au lieu de mettre un inducteur de 33uH, j'ai mis un 100uH. Apparemment ca réduirait le ripple, sans pour autant gêné la régulation.
2. Il m'a forcé à rajouter un snubber pour je ne sais plus quelle raison . Ayant déjà vu ça dans des datasheet TI sur des circuits à MOSFET, je me suis dit bêtement, bon ok. J'ai fait attention à la dissipation thermique max de la résistance je précise.

Bref, c'est ces deux modifications qui causent problème???

0.06V mesuré sur le Vout. Ca sent le court-circuit?
La DRC me dit que tout est bon pourtant.

https://rehost.diberie.com/Picture/Get/f/522186

https://rehost.diberie.com/Picture/Get/f/522185

Allez-s'y jetez-moi des cailloux

Petit résumé Gémini sur condos bas de gamme/pas cher (j'ai ziuuté quelques packs de condos amzon ou autres pour voir quelles marque ça pouvait contenir, jaket et jccon semble le mieux du pire

parfois y'a aussi des melanges de bas de gamme dans un meme kit amazon  (l'idée initiale j'ai failli craquer sur un assortiment amazon, mais vite refroidi par les coms , aucun kit pour rattraper l'autres en fait  )

6€ sur temu ...  vais ptete en prendre un pour la merdouille , et un ptet  assortiment teapo sur conrad à 15€ les 125

Et voila, encore une saleté d'IA qui va faire de l'infox sous couvert d'un raisonnement pseudo logique. Quel que soit l'appareil ou sa valeur, le réparer avec un composant qu'on sait merdique c'est s'exposer à voir la même panne revenir à court terme (ou pire).


Bordel, c'est comme si on disait que mettre une courroie de distribution en peau de chèvre sur une vieille voiture c'est acceptable parce que holala, les vraies pièces ça coûte cher, la réparation n'est rentable que sur une voiture neuve.

Ça dépend de leur utilisation, si c'est pour réparer de la merdouille qui coûte trois fois rien et qui est déjà monté avec ce genre de composants, ce n'est pas dramatique.
On ne va pas installer une courroie renforcée "grade militaire" sur une tondeuse à gazon.

C'est sûr que si on parle d'un appareil en chinoisium d'aliexpress, remettre du composant douteux dedans ça ne changera pas grand chose. Mais bon, je considère ça pratiquement comme du déchet électronique, ça vaut à peine le coût de l'acheter, alors s'embêter à le réparer ...


En parlant de condensateur, je viens de tomber sur un truc rigolo. Je suis en train de travailler sur une TV Sony KV-36HQ100B. Une vraie pièce de collection, l'ultra haut de gamme et l'évolution finale de la technologie chez Sony. Panne probable d'une ligne d'alimentation, faut que je confirme.
L'alim est composée de deux cartes superposées, une pour la partie numérique et une autre pour l'analogique (la numérique au dessus).

Sur la carte numérique, côté visible de l'extérieur de la TV à travers le capot, que du condensateur 105°C low ESR top moumoutte de l'époque (Rubycon YXG, UCC LXV etc ...).

Côté non visible de la carte et sur la carte analogique, du Rubycon/Nichicon/Elna certes mais uniquement des séries basiques à 85°C.


Je crois que je n'étais encore jamais tombé sur un truc aussi fourbe.


Bon c'était une erreur logiciel

Bon n'empêche j'ai un autre problème, la LED ne pompe que ~30mA sur les 250 programmées par une résistance. Et je ne comprends pas pourquoi.

La self 3 fois plus grosse et les caps de sortie 50% plus grosses réduisent le ripple en courant et en tension, mais ralentissent la régulation, ce qui peut la rendre instable.
Par chance, ton machin à l'air d'avoir une régulation un peu chiadée assez tolérante.

C'est souvent une bonne pratique de laisser de la place pour un snubber au cas où l'alim oscillerait. Il y a des cas où c'est difficile de faire autrement (routage avec des composants éloignés), mais ça se calcule et ça se mesure pour vérifier que c'est bien efficace, sinon c'est contre-productif.

C'est exactement comme les résonnateurs des enceintes bass-reflex, où il ne suffit pas de mettre un résonnateur au pif sur une enceinte au pif avec un haut-parleur au pif pour que ça fonctionne bien. Il faut calculer le bouzin sinon c'est contre-productif.

Tu peux mesurer les tensions et les formes de signaux aux pins suivants pour voir si ça correspond à ce qui est prévu :

• Vin
• FB
• iref
• Iout_n

Est-ce que ton soft règle le dimming correctement ? Si ton machin est prévu pour avoir un courant max de 250mA mais que le soft le fait dim à ~12%, tu devrais avoir 30mA en moyenne.

Bein , la j'ai réparé un lecteur cd/dvd, avec 2 bas de gamme de rs,(un hb 3220, les trucs avec sorti vga, je voulais le coller a un moniteur vga pour les gamins) le truc a pas beaucoup tourné il avais 2 condos hs/gonflé sur la carte alim du coup ça faisait chier a l'ouverture tiroir ...
 le probleme c'est qu'il fait tellement de bruit pendant la lecture que je crois qu'il va retourner au grenier, (le truc est de 2004 est il a passé 6 année au grenier avec des temperatures de 50 ° facile en été ... ça semblait pas la win, nettoyage de lentille est graissage des rail et tout roule hormis le bruit)

Bon comme je veut une sorti vga , j' ai commandé un autre vieux lecteur à 3€ sur leboncoin, l'esperant moins bruyant

( Par contre la qualité d'image des dvd ,sur ces machins basiques, ça manque clairement d'upscaler, je me souvenais pas que c'était si horrible ... )

le lecteur a 19€ port compris (bluray home cinema) lui m'est passé sous le nez

Faut que regarde sur les Samwha, qu'était pas si cher , peut etre chez e44 qui ont des frais de port flexible

Y'a les kits vellman aussi qui me font de l'oeil ... (velleman semble daubesque/cher pour ce que c'est d'apres gemini)
j'avait acheté des kits kemo, ça semblait des marques mais surtout du old stock ..

Fautdrais que j'arrive a faire travailler un agent ia auquel je donne la liste des condos et qui me sorte un devis sur different sites

Conrad , 10balles de frais de port , je vais oublier (je croyais qu'il contenaient des teapos , mais je suis plus sur maintenant )
https://www.conrad.fr/fr/p/tru-comp [...] 64931.html

oki , les teapos sont sur reichelt , j'ai du melanger ,mais ça pique aussi niveau prix  95€ les 193 bestioles
https://www.reichelt.com/fr/fr/shop [...] aux-262448

Merci pour ta réponse
Oui le soft est ok, le signal DIM est comme il faut.

J'ai une puce INA260 en entrée de circuit (enfin après les filtres).
- Vin est stable à 24V.
- FB j'ai pas pu mesurer, difficile avec ces petits composants.
- La résistance de IREF est bien de 4.99k mesuré au multimètre, car j'avais un doute aussi.
- Iout_n , pas encore mesuré, mais c'est simple, l'INA260 me donne une conso de 600mW driver led éteint, et de 1.5W driver led  allumé, un canal activé à 100%. Bref le driver led pompe 0,9W à rendement de 85% ca doit faire 0,75W au niveau des LED (32V mesuré) donc 24mA seulement. Bref un dixième de la valeur prévue.

Va pour un nouveau proto alors.
Cette fois avec un 33uH et un condensateur en moins en sortie.


Y a pas besoin de ChatGPT pour connaître la réponse : ne les utilisez pas. Point barre. Qu'importe le domaine du produit.

Si on peut éviter les copier/coller IA, sérieusement.
Au boulot mes deux collègues passent leur temps sur Chat GPT pour choisir des composants, poser des questions techniques. 0 réflexion, 0 lecture de datasheet, 0 apprentissage de comment sélectionner des composants sans chatGPT (ou équivalent).
Mon n+1 qui comprend rien à l'élec achète tout sur amazon ou des sites grand public. Genre l'alim 2000W qui pèse 1kg et a un petit ventilo, 2 sorties banane (pour 100A annoncés), et coûte 50€, faut arrêter de croire aux miracles.


Bein l'idée est qu"on n'était plus dans les années badcap sur carte mere , mais en fait non

j'ai retravaillé au corps gemini,  il m'a donné quelques astuces de commande gagne temps (il m'a fait des pseudos devis aussi, mais j'ai un doute sur sa maniere d'operer ou ne pas opérer )

genre sur reichelt RAD 100/35, pour lister les condos  100µf 35v en radiale

j'ai copié un inventaire, il ma fait une liste "traduite" , en prenant du samwha, c'est un poil plus cher mais pas tant que ça ...

en gros donc, ça va se terminer avec du samwha sur reichelt (ou tme si vraiment moins chere... )

Ils embauchent dans ta boîte ?


Bientôt, quand je donnerai ma démission.
Faut aimer être remis en cause par quelqu'un qui n'a pas fait d'électronique depuis longtemps (voire même jamais) et se prendre pour un expert après 1 an, devoir démonter toutes les fausses vérités qui peuvent se démonter tout seul en lisant quelques document en 30 min ou simplement prendre quelques secondes de réflexion pour faire marcher le bon sens.
Ah oui j'oubliais, faut savoir faire des miracles : développer une carte complexe sans vraiment de specs, devoir faire la mécanique en plus de l'électronique, le tout en moins de 3 mois, sans avoir de licence CAO et donc en passant par un sous-traitant pour le schéma et le PCB. Sous-traitant en mode armée mexicaine. En t'expliquant qu'on va avoir beaucoup de pression pour tenir les délais. Bah ouai mais quand tu vois le planning initial qui prévoyait presqu'un an de développement et que quand t'arrive bah y a 6 mois où il s'est rien passé...

Ouch violent
J'espère que la boîte a des finances solides avec une bande de brêle pareilles...

Je regarde pour me reconvertir en électronique mais j'ai l'impression que c'est très confidentiel comme secteur en France

Chez nous doit bien avoir quelques postes ouverts

Quand ledit manager aura utilisé ladite alimentation à sa puissance nominale indiquée

Aaaah merci, je me sens moins seul dans ce monde de fou.

Gros +1.

Ca craint.

Bein, la gemini m'a fait au contraire gagner du temps, sur les boites de condos au lieu de chercher longuement sur les forum (bon je l'ai fait aussi un peu   ) , ce que valait les differentes marques rencontré/lu avec difficulté dans les kit amazon, il m'a fait un petit resumé de chaque avec avis des forums ... c'est plutot precieux

(En gros 5 ou  6 marques sur la 20aine ou 30aine de boites examiné, le pire etant les chongx qui sont tres present)


Boaf, il y a bien des cas où c'est divertissant, par exemple pour demander un LLM de cracher des coefficients PID plutôt que de le tuner méthodiquement .
Ça semble plus populaire chez les softeux que les hardeux, probablement parce que les LLMs ont été entraînés avec Stackoverflow qui est plus facile à lire et décoder que des vieilles application notes scannées et plein d'infos jamais numérisées, et des forums de noobs avec des informations et des méthodes souvent douteuses.

Un pote l'utilise pour choisir ses BOMs, vu le bazar de la recherche paramétrique des distributeurs de composants. Après, que ce soit fait avec les moteurs de recherche de Digikey/RS/Mouser/Farnell, il faut forcément repasser derrière pour être sûr que ça correspond bien, alors ça ne change pas des masses .



Déjà ?

Ça ressemble à la startup où bosse un pote :

• Un de leurs électroniciens fait de la robotique en loisirs (avec des skills de CAD/dessin/usinage) et s'amuse à faire les adaptations méca/thermique/boitiers de leurs projets
• Pas de licence CAD pour réutiliser une carte : soit on tipiak si c'est à usage unique, soit on passe du temps à recopier le schéma, les empreintes et le PCB, ça sera toujours plus rapide et moins cher que de sous-traiter, et en bonus on peut améliorer le bouzin
• Pas de gestion de projet, pas de problèmes

Sauf qu'ils ne sont que 4 et qu'ils n'ont pas de problèmes de bureaucratie .

Je reviens vous embêter avec mon driver LED LM3492HC

J'ai des difficultés à déterminer la résistance fixant la fréquence de fonctionnement (qui elle même détermine la valeur de l'inducteur forcément).
Il y a juste un diagramme pour déterminer la valeur de la résistance pour une fréquence donnée. (Diagramme de gauche)
Or ce Diagramme n'est valable que pour du 12Vin, car on remarque bien sur le diagramme de droite qu'en 24V (en rouge) c'est tout autre chose pour la même valeur de résistance.
Il n'y a pas d'équation en fonction de Vin qui soit dispo.

Je fais comment moi avec mon 24Vin sans connaître la fréquence exacte que je vais configurer? A moins d'utiliser 274kOhm (480khz@12V ou 300khz@24V).
200kHz -> 55uH
250kHz -> 44uH
300kHz -> 37uH
350khz -> 32uH
400khz -> 28uH
450khz -> 25uH

Vaut mieux surdimensionner ou sous-dimensionner l'inducteur?

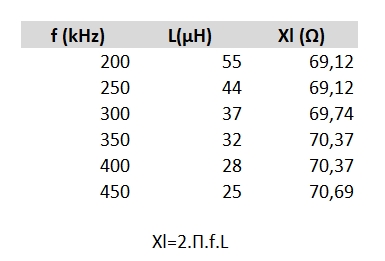

Je ne sais pas si cela va répondre à ta question, mais chaque ligne de ton tableau de valeurs f/L correspond à une réactance inductive de 70 Ω :
J'avais mon attrape mouche en plein vol ouvert, j'aime bien l'humour répétitif




A fréquence donnée, plus l'inductance est grande, plus la réactance sera grande et plus l'impédance sera élevée.

Euh ok

Bon je vais prendre un 33uH et 274kOhm, c'est un bon compromis je pense.

Sinon pour copilote & co, perso je trouve qu'en programmation c'est très efficace, en électronique je ne sais pas.

Je vous donne des nouvelles de mon histoire de simulateur d'alarme led rouge avec mini panneau solaire : j'ai eu bien fait d'enlever le plastique noir sur le panneau solaire, l'autonomie me parait "infinie" maintenant, ça tenait 8 jours avant, la j'en suis a 3 semaines et demie d'autonomie.
Sans exposition direct au soleil en plus (ou 1 heure max)


Mes deux batterie 500mah que j'ai acheté ne vont me servir a rien

Vus que je suis en pleins dans des projets simultanés d'alimentations, je me suis chauffé à utiliser de l'IA et un peu de code pour tenter de faire un WeBench sur la base des référence de mon fournisseur habituel ( donc pas que du TI).

Alors ça dégrossi bien, c'est pratique dans un certain sens, mais ouais les llm pour l'electronic et faire les choix de composants, il y as encore un looooong chemin

Apprentissage du jour

Brancher un disque piezo directement sur une sortie AVR fait que ce dernier déconne. Je suppose que les fronts du rectangle en sortie sont trop "raides" ce qui avec la nature capacitive du disque (mesuré 14nF @1kHz au LCR-mètre) provoque des appels de courants trop importants. Une résistance en série règle le problème...

Aussi ces disques ont besoin d'un truc qui fait résonance, un petit gobelet (livré avec je ne sais quel médicament liquide) et un bout de ruban adhésif double face font des miracles. Et ces disques sont clairement optimisés pour une fréquence donnée (?), en tout cas le mien fait un bruit assourdissant vers 3,5kHz (générateur de fréquence sans toucher à l'amplitude, signal carré).

Voilà voilà.

J'vous le doublonne

pas trop de retour j'ai du l'utiliser 1h

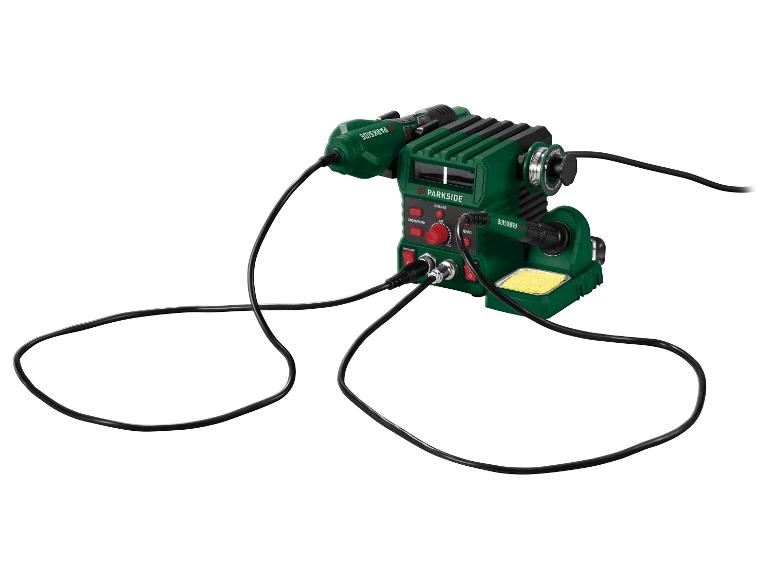

station air chaud + fer :  27 boules  4.1/5(81)

https://www.lidl.fr/p/parkside-stat [...] p100395263

Comme le scope était allumé...

shunt 1 Ohm, le résultat est vilain (pour le AVR )


mesure de la sortie du AVR sans charge - ça vous paraît cohérent cette très faible valeur??

Mouser :

C'est vraiment bizarre qu'ils mettent ça parce que sur les colis Mouser il n'y pas de formulaire de declaration de douanes (CN22/CN23), et la provenance est marqué depuis un pays d'Europe (même si ça part des états unis à la base).

Malheureusement je m'y attendais. Pour moi ça sera Farnell du coup, mais oui, ils n'ont pas tout et c'est pas les mêmes prix.

Si ca se trouve c'est juste les trois euro qui sont concernés (+18 balles de frais de gestion par le transporteur )


les 3€ c'est par code HS, et il y a plein de categories différentes en électronique

Ah oui j'avais oublié ce détail

Sinon un impact des aventures de Gronald dans le Golfe    : https://www.latribune.fr/article/te [...] h-mondiale


Je me cite pour vous donnez un exemple de pourquoi c'est la grosse douille

A l'instant, je voulais commander un testeur de port USB chez ali et pour bénéficier d'un coupon, ajouter deux ou trois merdouilles traditionnellement autour de 1,20 à 1,50 € pour atteindre le seuil.

Ali applique ces nouvelles mesures à la serpe, en majorant chaque article de faible valeur d'un montant de 3,50 € environ et en ajoutant en fin de commande 3,60 €.

J'attendrai des jours meilleurs ou me ferai livrer hors UE à l'occasion de déplacements

des fois en cherchant bien, amazon est pas tellement plus cher, avec un peu de chance meme on tombe sur les fonds de stock bradé/dernier du stock ... (un petit modul generateur de signal dernierement )


Putain mais ce mec est exceptionnellement doué pour foutre la merde partout
Il a plus fait pour la décroissance que tout les élus de gauche possible
Il va me faire croire en dieu pour dire que ça y est c'est le prophète du jugement dernier qui nous a été envoyé car on a trop péché


Ca, +1.

Ca par contre, non. La généralisation c'est pas bon du tout (et le sujet politique à côté il me semble).


C'est un "bon" achat pour une utilisation occasionnelle, ou vraiment gadget pour le prix ?

non pour le prix ça va surtout a 27€, les plastiques coque sont costaux et ça donne plutot bonne impression, elle existe depuis un bout de temps doit y avoir des videos tutubes
