Reprise du message précédent :
Il me semble que pour du NBIOT et LTE-M il faut une carte SIM spécifique. Bref c'est pour les pro.

Le problème de départ c'est que les cartes sim FREE à 2€ récentes ne fonctionnent plus en 2G.
Au final le modem est intégré dans un montage alimenté par des 18650 donc les points de conso ça va passer.


C'est chelou :
https://www.simcom.com/product/A7672X.html


En faite on pourrait virer le PCB et utiliser le module directement avec un li-ion c'est fait pour ... (bon faudrait arriver à relier le support à SIM)

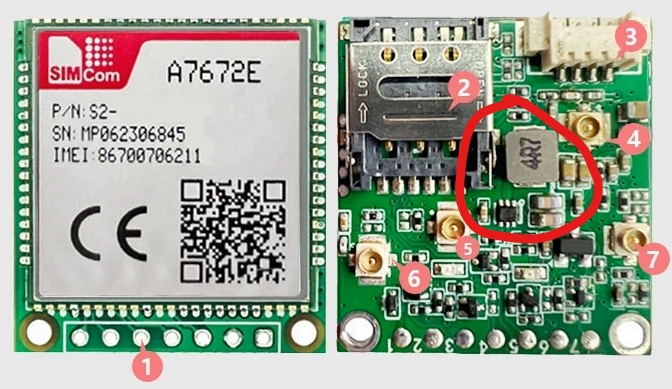

Regarde le truc que j'ai entouré, si c'est pas une alim à découpage ?

La bobine d'un buck converter ?

Aucun rapport, mais ca me fait penser que tu as eu un IMEI pour pas cher

18 euros quand même, mais les modem 2g à 2 euros ils ont un imei aussi non?
Et qu'est ce qu'on peut faire avec un imei ?


Oui mais j'avais jamais réfléchit en faite
Par exemple pour les téléphones perdus et bloqués

Y croyez vous à ces carabistouilles croquignolesque ? (au début de la vidéo avec 2 piles, un verre d'eau, et le corps qui joue un rôle) :
https://x.com/cooltechtipz/status/1960636579317154058
si vous n'avez pas twitter : https://xcancel.com/cooltechtipz/st [...] 9317154058

J'imagine que tu peux trouver dans ta cuisine et sur ton bureau tout le matériel nécessaire à la reproduction desdites expériences.
J'attends ta vidéo avec des millions de vue

Sinon à part le coup des piles le reste a l'air pas trop f4ke.

Les fourchettes avec l'allumette : archi-connu et véridique. => le centre de gravité de l'ensemble est "décalé".
Tout le reste : obvious fakes.

=> le verre est isolant de par sa nature, et y coller deux poles "+" de piles, comment dire ?

A oui j'avais oublié le coup de la pièce qui vole
Sinon le truc avec la bougie ça doit fonctionner, la flamme du bas fait fondre la cire plus vite que celle d'en haut => la bougie s'allège du bas et tourne.
Et on recommence...

Ce qui me chagrine dans cette vidéo c'est le mélange de truc réel vraiment interessant, avec du gros bullshit putaclick

C'est peut etre le but ? ^^

Pour la bougie tournante...avec l'élan et l'inertie, ça ne surprend personne qu'elle ne fasse pas un tour complet à un moment ?

Et de toute manière, la cire de bougie fond toujours à la même vitesse à partir du moment où il y a du feu à la mèche.

Les fourchettes, j'ai essayé il y a longtemps, et je peux confirmer que ça fonctionne parfaitement : il suffit de trouver les
bons angles et la gravité fera le reste.
La bougie, tant que je n'aurai pas testé moi-même, je n'y croirai pas.

T'a jamais joué avec une bougie quand t'étais gosse ? (oui je sais les enfants ne jouez pas avec le feu...)
Je t'invite à essayer : bougie flamme en haut et bougie ne serait-ce que déja à 90° : la cire fondue tombe tout de suite au lieu de rester en haut et alimenter la mèche + la flamme lèche la cire ce qui en fait fondre une plus grande quantité.
Ca et le fait que la cire fondue tombe directement par terre au lieu de couler le long de la bougie ça fait tourner le schmilblik.
Quant à faire un tour complet je l'attendais aussi, peut etre qu'avec une autre taille de bougie ça pourrait je ne sais pas...

bonjour

j'ai acheté ce kit d'horloge à faire soi même et une fois monté, j'ai un souci avec
J'ai bien l'éclairage qui varie, la température mesurée et affichée, les "menus" accessibles mais quand je règle l'heure et que je valide, l'horloge ne fonctionne pas, je n'ai pas les 2 points entre heures et minutes qui s'affichent. Par contre, chronomètre et compte à rebours c'est OK, les tensions aussi a priori.
la "mémorisation" des valeurs se fait également (petite pile lithium).
manuel et schéma :ICI

vu la qualité du kit, j'ai eu un doute sur certaines capa mais je les ai montées quand même.
notamment celle sur le quartz de 22pF mais vu que c'est des crottes 0805, j'ai pas eu le courage de les mesurer avant de les monter.

si c'est pas les bonnes, possible que le quartz ne "fonctionne" pas et que le DS1302 ne fasse pas le boulot pour l'heure ?
je vois pas d'autre problème.
ou alors, je l'ai grillé en le soudant avec une décharge électro-statique ?

edit: merci pour vos conseils

Tu as quoi comme matos? Un coup d'analyseur logique sur la communication entre le µC et le DS? Un coup de scope sur le quartz? Pas de CC accidentels?

Edit: Perso je mettrais une diode de roue libre aussi sur le moteur, même si c'est un tout petit exemplaire...

Si je comprends bien le truc ya grosso modo un µc associé à un dallas heure, un décodeur 7segments et un ci d'alimentation.
Ya pas vraiment de raison qu'un mauvais montage empeche l'heure de fonctionner, ce serait plutot tout ou rien.
Après j'ai lu en diag mais je n'ai pas vu le code source du STC15W404AS, vas savoir ce qu'il ferait si le dallas ne répond pas...

Le truc bizarre c'est qu'il n'y a pas de quartz sur le µC, donc il doit demander l'heure au DS. Et donc si le quartz du DS ne tourne pas ça risque pas de fonctionner.

Le code je pense pas qu'on puisse le trouver...

j'ai un oscillo, pas d'analyseur logique (faudrait...) et multimètre.
pas de cc accidentel, le scope sur le quartz, c'est pour ça que je pense sur cette panne car aux bornes du quartz j'ai rien à part un peu de bruit.
j'ai lu qu'un quartz mal chargé en capacitance pouvait le faire apparaitre comme défaillant
je dois pouvoir ajouter une diode de roue libre au borne du moteur

Un quartz est sensible à l'impédance de ligne donc une sonde d'oscilloscope inadaptée ou mal mise en oeuvre peut/va foutre la grouille.
Donc je ne suis pas étonné que tu ne mesures que du bruit...

c'est ça²
le STC tourne avec son "horloge" interne, sur sa sortie MCLKO, j'ai un signal carré de 717Hz dérivée de sa fréquence interne.
je vois le signal sur l'entrée CE du DS1302, donc je suppose que le STC tourne OK mais sur SCLK et I/O, rien de passionnant
pour le compte à rebours et le chrono, pas besoin de DS1302, c'est pour ça que je penche sur une connerie de montage (pas les bonnes capas).


Après ça dit pas si le machin a besoin d'un oscillateur valide pour recracher les données entrées.

j'ai fait sauter les capa C3/C4, c'était pas les bonnes valeurs (22µF au lieu des 22pF), les petits paquets étaient mal étiquetés...

Ah oui, avec 22µ ça ne risque pas d'osciller.

Sinon, j'ai "désoudé" la première fois avec un Dremel (oui l'outil rotatif) aujourd'hui.

Je m'explique : Un vieux PC portable dont les ports USB3 étaient mécaniquement HS et - hélas - directement soudés sur la CM (pas de petit PCB annexe). Une première tentative (air chaud 140°C 700W + pistolet à désouder + flux) n'avait rien donnée, du coup j'ai "emballé" le reste de la CM dans du papier alu (virer la batterie CMOS si elle est présente!) et découpé avec la plus grande prudence les deux connecteurs au Dremel (EPI!). Ensuite j'ai désoudé les restes (étain plombé, fer à 330°C, grosse panne, flux, pompe manuelle) et nettoyé à l'IPA. Je ne sais pas ce que voulais dire le vendeur Ali quand il parlait de "compatible", peut-être au niveau USB, mais pas au niveau empreinte; heureusement un coup de pince coupante a rendu les nouveaux connecteurs compatibles. Soudé, nettoyé, testé -> ok, du moins la clé USB est reconnue, mais j'avoue que j'ai totalement zappé de vérifier que c'est bien du USB3 la liaison. Je ferai ça quand je vais configurer Debian 13 que j'ai installé sur cet appareil qui sinon allait finir aux DEEE.

/3615

J'ai eu l'inverse il y a quelques années en suivant le datasheet de l'IC et pas celui du quartz; les capa étaient un peu trop petites.
Mais quand je regardais à l'oscillo, ça tombait en marche. Le truc qui rend fou ...

J'ai eu la même sur une liaison SPI un peu chatouilleuse. La capa de la sonde suffisait à filtrer légèrement le signal mesuré pour qu'il n'aille plus foutre la merde sur le fil adjacent

Opération délicate ! Je n'aime pas ces engins. Il faut dire que le mien est un truc à pas cher alimenté sur secteur et assez lourd.

N'as tu pas essayé de donner un coup de boost de chaud avec ta plaque. Pour mémoire, un bout de barre de cuivre de dimension adaptée permet de chauffer localement.

C'est le genre de trucs que je dessoude uniquement avec une base de préchauffage IR/air pulsé en dessous.

Perso j'ai un vrai Dremel et pour les trucs vraiment délicats je peux mettre un flexible pour ne pas devoir supporter le poids de l'appareil mais uniquement une espèce de "stylo" au bout du flexible où on fixe le disque coupant. Bon après j'ai quand même abîmé un peu le PCB à un endroit mais y'a pas de pistes à cet endroit, j'avais vérifié.

Le coup de la plaque, délicat, il faudrait un bout de cuivre d'une forme spécifique.



Tronklou: Toi et tes trucs de riche (J'ai pas ça moi...)

A l'ancienne sinon : pre chauffage de la zone a l'air chaud et tu terminé très vite au fer

J'étais passé à côté de ce message.
Du coup, comment peut on faire la mesure ? Via une mesure indirecte ?
A part un oscillo & un multi, j'ai pas grand chose d'autre

En parlant d'analyseur logique, je viens d'en acheter un pour occuper les soirées d'hiver à venir. Le but est surtout de me remémorer ces notions de bus que j'ai zappées comme bien d'autres.

J'avais hésité entre le Kingst LA2016 et le DSLogic Plus dans le budget que je voulais mettre. Mon choix s'est finalement porté sur le premier qui me semblait sur le papier de meilleure construction. J'aurais préféré prendre le LA 5016 mais plus cher pour faire mumuse.

Je voudrais en particulier m'intéresser au bus CAN puisque je me suis remis à bricoler les voitures.

Attendez-vous à des demandes d'aide de ma part


y'a des versions d'analyseur logique avec rpi pico2 sur AE pour même pas 40eur basé sur ça : https://github.com/gusmanb/logicanalyzer

Astuce de bricolo : si on met une sonde de chaque côté du quartz, c'est équilibré, et ça perturbe beaucoup moins l'oscillateur .

Et idéalement, il faut des sondes 10:1 .

Les mesures sensibles on fait ça avec des sondes actives qui ont très, très peu de capacité en entrée. Ne regarde pas les prix.

Merci manisque pour le conseil, ça peut servir...

Les analyseurs logiques à part les valeurs basiques (n° d'entrées, vitesse, ...) c'est surtout le soft qui est essentiel. Et la je crains que beaucoup de fabriquants asiatiques vont pomper les sources de Pulseview (la GUI du projet Sigrok) sans respecter les licences. En tout cas ce fut le cas avec DreamSourceLabs.

Chose faite et c'est un succès, la liaison clé-PC est bien en USB3.

Debian 13 oO
Tu vas gagner combien de versions sur Kicad ? 3 ?

Pour l'instant 0 versions tant que j'ai pas fait la màj sur mon PC fixe (et pour ça j'attend la 13.1). Mais de base sous Debian 13 c'est 9.0.2 alors que je suis toujours (sous 12) en 6.0.11. Ca va faire un saut. (en espérant qu'il n'y aura pas de soucis avec mes vieux fichiers etc...)

Sinon j'ai un soucis de régulation de température pour un "solder pot", si vous avez des avis... https://forum.hardware.fr/hfr/elect [...] 2569_1.htm

J'ai un projet pour bricoler un régulateur de température très compact (i.e. sans afficheur ni bouton avec seulement une liaison série) donc je suis allé poster quelques liens sur ton topac mais on peut peut-être se lancer dans une conception libre sur HFR.

Doc en stock
http://www.biblionik.fr/

La petite alim baba prevu pour la hf ...
http://www.biblionik.fr/revues/rad [...] 7-1982.pdf

J'en avais fait un prototype vaguement à l'arrache pour une junior-entreprise quand j'étais encore à l'école, je dois encore avoir la doc et le code.
