Reprise du message précédent :
J ai pris sur ManoMano, le moins cher avec livraison inclu.
5 reed contact ils + livraison 12€
Si j’arrive a réparer, j’aurai économiser l’achat d’un nouveau a 80€ environ et éviter de jeter l’ancien.

https://www.manomano.fr/p/contact-r [...] d=16004941
J’ai pris le 0.5A en courant de commutation. Il y avait 1A et plus. Il me semble que le plus petit et plus adapté.
Le contact alarme est alimenté par une pile plate 3V.
Merci pour vos retours.

J'ai construit une caméra vidéo de 1 000 000 000 fps pour observer le mouvement de la lumière (english mais sous titre)
https://www.youtube.com/watch?v=IaXdSGkh8Ww

ah oui c'était passé sur ce topic ou un autre (ou mon feed YT) elle est pas mal son idée de persistance et le rendu est chouette.

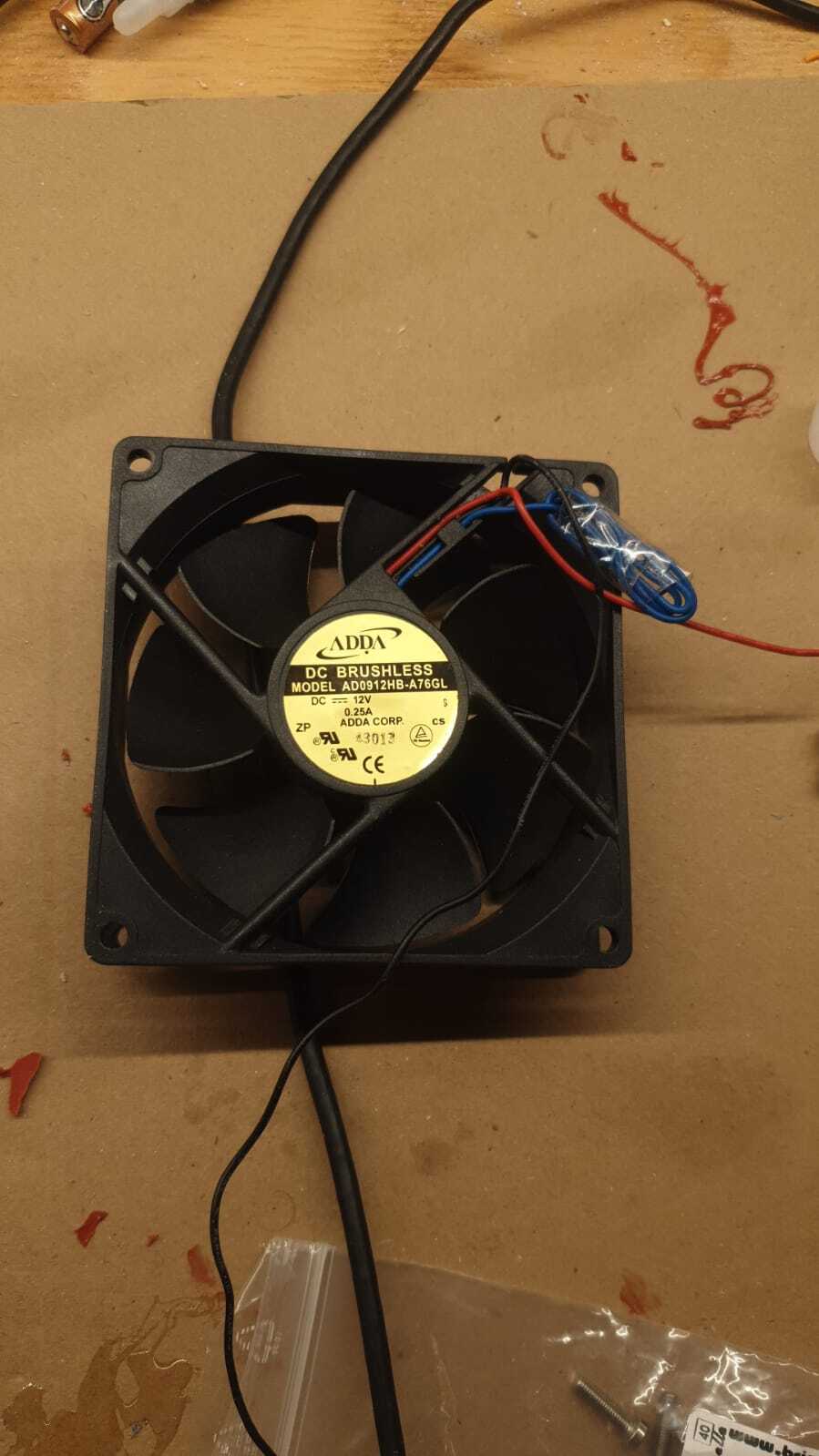

Concernant mon histoire de ventilo, panneau solaire et carte électronique, voici une photo du ventilo.
https://zupimages.net/up/25/09/xwwv.jpg
3 fils donc pwm, mais seulement 2 étaient utilisés.

J'ai commandé le circuit électronique conseillé quelques posts plus haut, et un contrôleur mppt victron.

Je vous tiens au courant au printemps.
Encore merci pour votre aide.

Ce serait bien de ne pas utiliser zupimages mais plutot https://rehost.diberie.com/ de notre ami.
Et je ne dit pas ça pour DIB, mais parceque ZUP à un pop-up obligeant à soit dl son extension soit patienter pour pouvoir voir l'image.
Et ce sans même dire qu'il est possible de patienter

Sinon pour en revenir au sujet: ton ventilo est 3 fils, ce n'est pas un ventilo PWM, le 3eme fil sert à indiquer la vitesse de rotation pas à le commander.

Quand tu dit le circuit conseillé plus haut, tu parle du step down dc-dc ?
Car si c'est le cas je ne vois pas l'interet du controleur de charge victron ?

Si je me souviens bien ton circuit se résume à un panneau solaire de l'elec et un ventilo.
Pas de batterie ?

I need your heeeeeeeeeelp

Je cherche ce type de switch + led + capuchon :
https://fr.made-in-china.com/co_ton [...] usyiy.html

Sur ali, j'ai le switch + led : https://fr.aliexpress.com/item/1005002973727644.html

Mais pour le capuchon, je trouve pas, hormis en déjà monté et avec une seule référence :
https://fr.aliexpress.com/item/1005006943328945.html

J'arrive pas à savoir s'il y a une reference générique pour ce type d'interrupteur ce qui me permettrait une recherche plus fine que "capuchon interrupteur led"

Je suppose que les deux peuvent s'acheter séparement et/ou qu'on peut monter la led après. Histoire de voir s'il vaut mieux une led de couleur et capuchon transparent" ou une led blanche et capuchon de couleur.

Quelqu'un en a déjà utilisé ? C'est solide ?

https://www.mouser.fr/c/electromech [...] 20type=LED

Merki,
j'ai branché mon cerveau et été voir sur LCSC, c'est celui là qu'il me faudrait :
https://www.lcsc.com/product-detail [...] 62122.html

mais il n'y a pas en stock

ou sur mouser : https://www.mouser.fr/ProductDetail [...] 240GQ1JCLR

Mais à ce prix là, c'est trop cher
J'ai 18 boutons, ca pique un peu au total

Je n'ai rien de tout ça sur mon firefox (équipé d'un ou deux addon classiques contre les pup).

Car un controleur MPPT chercher le meilleur courant/rendement possible, et nous donnera la possibilité d'ajouter une batterie (finalement) pour avoir un peu de jus stocké (charger un tél, une petite lampe USB).

Peut-être des pistes:
https://www.aliexpress.com/item/1005006607904800.html la variante -159?
https://www.aliexpress.com/item/1005005639740870.html
https://www.aliexpress.com/item/33035513753.html
https://www.aliexpress.com/item/32527071767.html

Merci :')

Definitivement trop cher
Je comprends pas le prix, c'est parce que c'est trop une utilisation de souche ?

Les capuchons blancs, c'est 1€ le capuchon et c'est que du plastique ...


Ok je comprends.
Mais quel taille fait ton panneau solaire ?
En faite ce qui m'interroge c'ets que j'ai cherché le contrôleur MPPT et ça vaut 50e (c'est bien ça ?)
Ca me parait une grosse dépense pour un panneau solaire à 20 balles et un ventilo à 10...
J'avais un contrôleur de charge à 15€ sur mon panneau solaire d'automatisme de portail.
Et il était tellement merdique que je l'ai remplacé par un convertisseur dc-dc ali à 3€ réglé sur la tension de fin de charge de ma batterie.
=> plus aucun soucis

froggycorp, pourquoi t'as viré les liens de ton dernier message? Je voulais regarder par curiosité...

Après oui, les BP qui ne sont pas produits en masse++++ coûtent plus cher et les trucs fiables de marque (car avec les trucs Ali bonjour les mauvaises surprises / faux contacts!) encore plus...

Oui, 40€.
Le panneau est grand, c'est vieux et déjà de la récup à l'époque j'imagine, ou un manque de connaissances (on est pas en France).
Là on en profite pour se donner la possibilité de rajouter une batterie.

Parce que cela ne menait nul part et que ce type de recherche me gonfle au plus au point

La led en dessous https://fr.aliexpress.com/item/1005005812178131.html
l interrupteur contact https://fr.aliexpress.com/item/1005006357797190.html
Et la touche : https://fr.aliexpress.com/item/1005004822029018.html (qui n'est pas la bonne, faudrait plutot https://fr.aliexpress.com/item/1005007668057424.html mais il faudrait sans les inscriptions dans mon cas de figure)

A priori c'est le "kit" de remplacement d'une touche clavier retroeclaire, qui devrait pas couter trop cher à produire vu le prix des claviers et la quantité de claviers vendus. Cela se retrouve d'ailleurs sur les site de grossiste avec des prix interessants mais des quantités beaucoup moins =)
On ne voit pas tellement sur les photos de l'interrupteur, mais le centre est du plexi transparent pour transmettre la lumière de la led.

En plus la led, c'est du 0402, c'est un peu petit pour mes compétences : https://www.reddit.com/r/LogitechG/ [...] tle_howto/

Actuellement, j'ai des boutons alacon avec des SMD 5730 pour un cout de > 20c l'ensemble. C'est fonctionnel, pas cher, mais moche :

Et avec un kit interrupteur + led + cover, c'est plus joli, mais pour l'instant cela me semble beaucoup trop cher et l'option touche de clavier est un poil trop gros pour mon idée. Mais si cela avait été moins cher, je l'aurais prise.

-------

Ce que tu proposais (https://fr.aliexpress.com/item/1005006607904800.htm) semble parfait, mais à 1€ pièce, c'est un peu trop cher.
L'ensemble interrupteur + led c'est ~10c : https://fr.aliexpress.com/item/1005006660570451.html mais manque juste le dessus. Il y a ca https://fr.aliexpress.com/item/1005005661869463.html (40c) mais c'est moche
Il vend d'ailleurs le kit pour 80c : https://fr.aliexpress.com/item/1005005661242584.html

[edit]Il faudrait que je trouve juste ce capuchon :
https://www.lcsc.com/product-detail [...] 62125.html
https://www.lcsc.com/product-detail [...] 62122.html

Dans les 17000 références sans index de LCSC ...
https://www.lcsc.com/products/Switc [...] 11066.html

Ou sinon : https://mktechnic.com/product/tacti [...] ct-switch/
[/edit]


Retour d’XP.
J’ai réussi à dessouder l’ancien reed pour réparer mon contact fenêtre alarme.
Merci

Ils sont un peu plus long, heureusement j’avais la place pour l’insérer.

Il m’en reste encore quelques-uns si ça peut dépanner quelqu’un, envoyez moi un message.

Empilement de 5 modules Peltier et atteinte de -90 ℃
https://www.youtube.com/watch?v=ImiSpAjKjss


https://youtu.be/WavTP2Viovo

N'oubliez pas vos lunettes de soleil...

La frustration fait partie du bricolage, hélas. [/penséephilodujour]

Sérieusement, c'est quoi comme projet déjà, un simulateur d'avion c'est bien ça? Car sinon, si le but c'est "juste" d'avoir un bouton éclairé sans reproduire précisément un cockpit, tu peux aussi trouver des BP ronds avec éclairage. J'ai pas vérifié les prix. Après c'est pas des trucs à souder sur PCB, mais je suppose qu'il y aura un boîtier pour ton projet aussi? Je me demande aussi si y'a pas moyen d'imprimer quelque chose en 3D (résine plutôt), genre coller une petite LED au plus près d'un BP "standard" et mettre un capuchon custom par dessus?

Je me suis dit la même chose

C'est un mini jeu. J'ai maillé LCSC pour qu'il cherche la référence pour moi =)
Serieusement, 17000 référence de "caps" pour les interrupteurs, sans moteur de recherche réel. Je vois pas comment ils veulent qu'on trouve quelque chose
Je mettrais une vidéo sur le topic arduino quand j'aurais le bon PCB, cela donnera une idée du truc

Et bon, pour la frustration c'est surtout que j'ai pas le nom du truc et toutes les references que je trouve son "bidon". Genre pour les boutons de claviers, G-quelquechose de mémoire, en réalité, c'est une référence qui semble propre à aliexpress.

J'attends de voir la réponse de LCSC, sinon https://mktechnic.com/product/tacti [...] ct-switch/ avec des FdP de moins de 3€ cela reste plus qu'abordable.

A la base je trouve ça déjà très limite de faire joujou avec un magnétron, mais là avec le lit à 1m et (probablement) 0 protection c'est presque artistique.
Le Wifi devait faire la gueule dans le quartier

j'ai pas trop compris ce qui scintille par contre, y a un truc qu'on voit pas ?

Ah ok.

Oui, les désignations propres à Ali etc ça peut être frustrant, mais généralement on finit par trouver. Après faut voir le prix etc.


Bah oui les prix par 10 000 sont plus intéressants que par 10...
Aux dernières nouvelles toutes les boites ont des coûts fixes, donc faut bien les répercuter...

LCSC m'a répondu : https://www.lcsc.com/product-detail [...] 59438.html

Je sais pas comment ils ont cherché par contre

Question d'actualité qui parait con, vous pensez qu'il va y avoir une augmentation des prix US comme mouser dans les prochaines semaine suite aux déclarations de trump ?
Faut faire son stock ?


Faut connaître les détails des augmentations des taxes douanières.
D'autre part Mouser a des entrepôts en Europe, donc des composants qui ne viennent pas US, l'Europe ne devrait pas être impactée, seulement à la marge.

Petite question design, c'est tout bête mais j'aimerais vos avis.

Circuit en alimentation symétrique +-12V
J'ai besoin d'avoir une tension de contrôle (pas de consommation de courant) variable avec un potar.
Par exemple l'utilisateur en tournant le potentiometre en facace doit piloter un signal de controle entre -2V et +5V.

Actuellement ce que je fais c'est un pont diviseur avec une résistance de chaque coté du potar vers l'alimentation pour limiter la course entre les 2 bornes fixées.
Est-ce que vous voyez une autre solution ? Plus élégante ou plus courante ?

Le diviseur si l'impédance d'entrée à la sortie du potar est élevée c'est quand même le plus simple et basique qui soit.
Là ta seule particularité c'est ce mix assez original de tension négative/positive non équilibrées, mais avec les bonnes résistances y a pas de problème.
Et éventuellement de quoi lisser les parasites lorsqu'on manipule le potar,  ou pire les "pertes complètes de contact".

Après on peut envisager toute sorte d'usines à gaz, y compris à base de potentiomètres numériques, de circuit de compensation, de filtres... Etc. Mais à quoi bon si ça fait le job en restant simple ?

Tu as le choix entre des résistances de butée ou des diodes Zener en butée ou pour forcer les potentiels de tes points à 5V et -2V (ou même pour forcer 7V aux bornes de ton potar).
Ça sera plus contraignant, mais ça peut valoir le coup si ton alim +/-12V n'est pas régulée.

Ah oui, j'étais parti du principe que le 12V dont on tire le pont est régulé et que c'était plus le pont diviseur + potar qui te chagrine. Si c'est pas le cas évidemment faut gérer ça.

Oui, c'est pour une application audio et le +-12V sort d'une alim linéaire tout à fait régulée.
Donc je reste sur mes résistances alors
Tous les signaux sont bufferisés par un AOP donc pas de soucis de courant.

Merci de vos retours

Pas de variation brusque ou de crachotement liés au potar lui même ?
Pas de dérive thermique ?
Prévoir des résistance de qualité et un bon potar c'est important .


Non ca va, ca reste juste des signaux de controle pour différents éléments d'un synthétiseur, il n'y a pas d'audio qui passe dedans.


Petit feedback.

Après avoir testé le ESP32-S3 et le C6 sur mon projet de réseau Mesh, je peux dire que le C6 se connecte bien plus rapidement et systématiquement au réseau alors que le S3 peut vraiment être casse boule par moment.


Ça peut-être intéressant de mettre un filtre passe-bas pour éviter les discontinuités qui risquent d'arriver avec l'usure et l'encrassement du potar .

Et vous mettriez ce passe-bas aux alentours de quelle fréquence ? 5Hz? 10Hz ?

10~100Hz rendent déjà le truc moins gênant. Une fréquence de coupure trop faible risque de rendre le retard de phase audible quand tu bougeras le potar, et de mettre des valeurs de résistances/capas peu réalistes.

Même une coupure à 1kHz permet d'atténuer des craquements.


Ah oui, je pensais qu'il valait mieux prendre une valeur en dehors de la plage audible.
Le retard de phase est une des raisons pour lesquelles je demande des valeurs usuelles, pour l'éviter justement.
