Salut !

J'ai un ami qui a une cabane dans la nature. Il y a un panneau solaire qui alimente un ventilo 12v (qui fonctionne) pour faire tourner l'air.

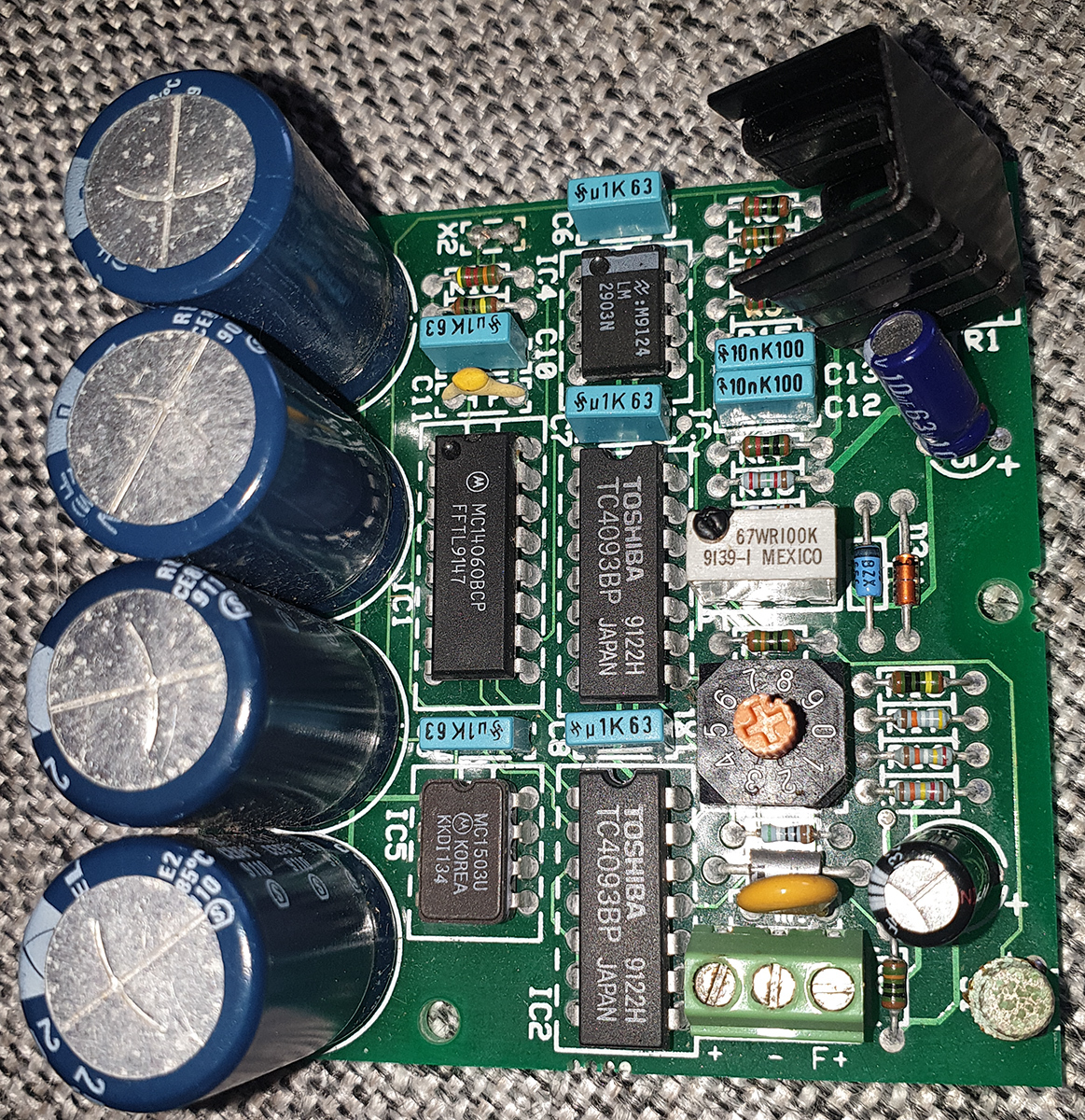

Entre les 2 il y a une carte électronique, qui ne semble plus fonctionner (le ventilo ne tourne plus).
J'imagine qu'un élément de la carte est cuit...

En regardant la carte, comprenez vous ce qu'elle fait ? (réguler la vitesse du ventilo j'imagine ? Mais ça me parait gros comme carte)

Savez-vous si il y a moyen de trouver un équivalent, pour la remplacer ?

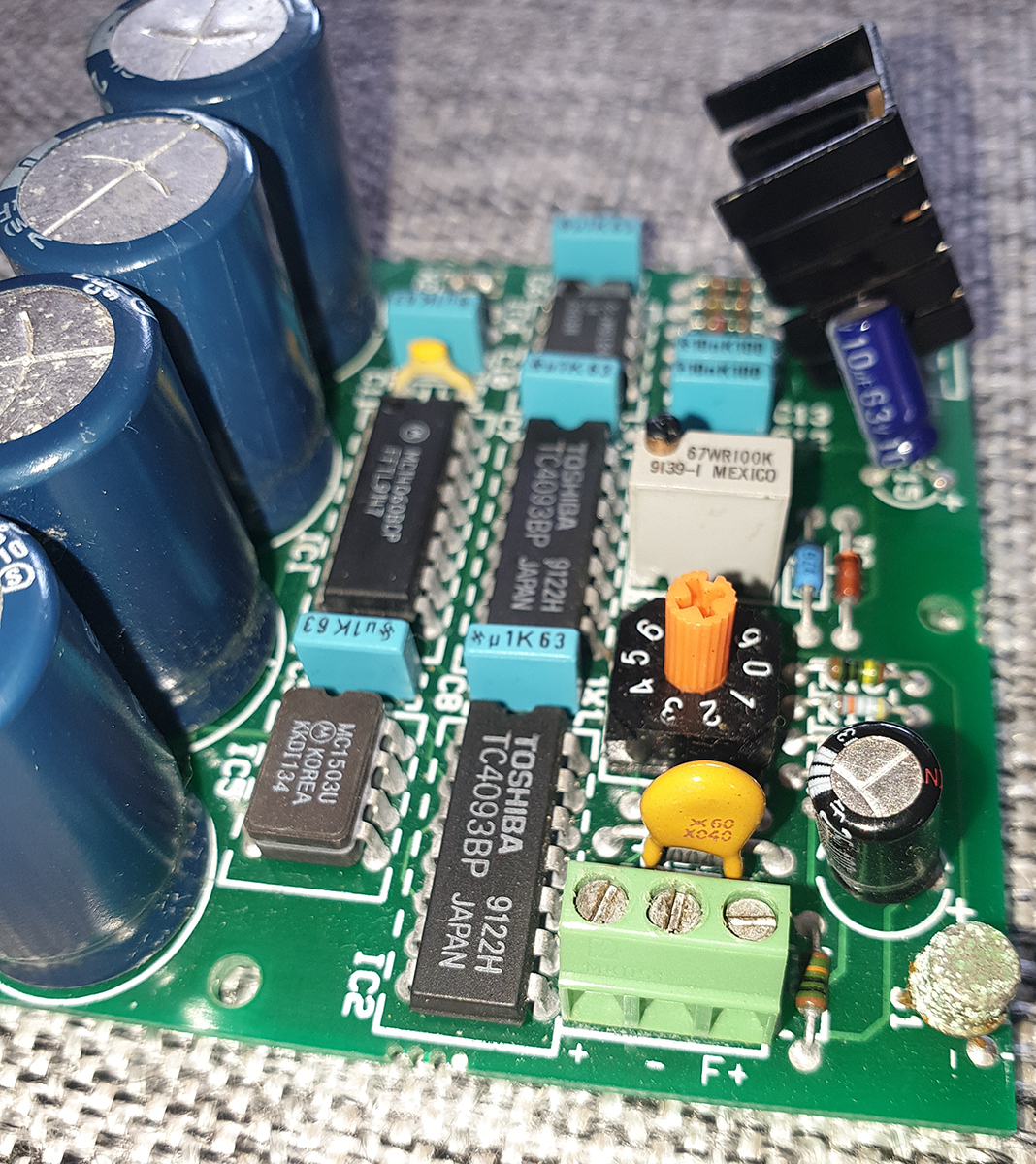

Y-a un transistor tout moisi en bas à droite non?

On dirait (la carte est en France chez un ami, je suis à l'étranger, je ne peux pas regarder mieux que ça / reprendre des photos).

Ca pourrait venir de là ?

Bien vu ! C'est marrant vu que tout le reste est super propre. J'espère qu'on peut encore lire dessus ce que c'était (pas un transistor à mon avis )
En dessous du pc au même emplacement c'est pas fameux non plus.

En dessous du PC ?

J'imagine qu'il voulait dire PCB donc le circuit imprimé.

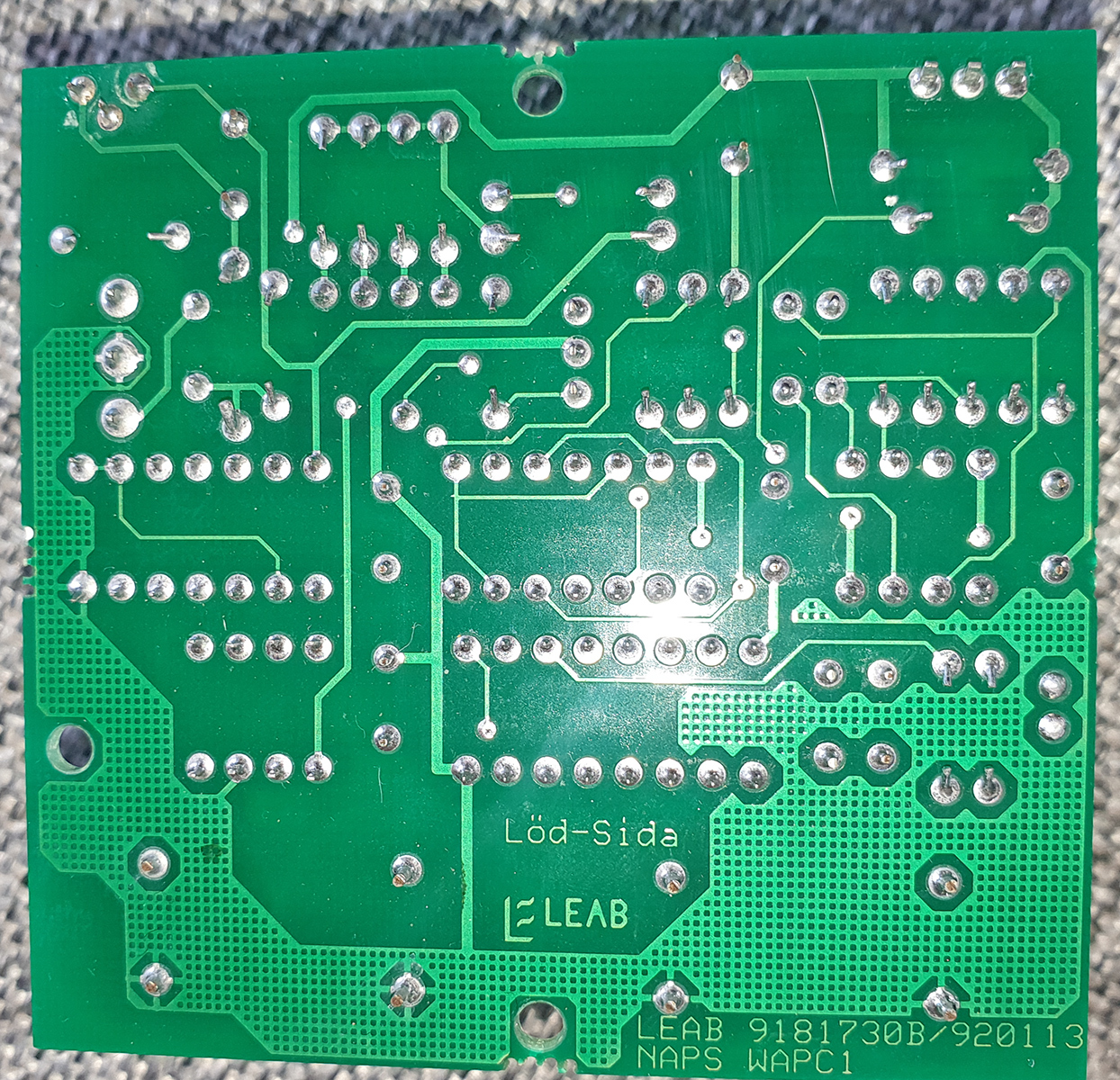

L'empreinte sur l'autre face est un poil oxydée.

Ah oui.

Est-ce que quelqu'un arrive à comprendre ce que fait cette carte ?

Aucune idée mais ça vient de cette boite : https://www.leab.eu/en
Tu peux éventuellement les contacter pour avoir la doc technique.

Merci !!

C'est un truc affreusement complexe qui peut faire plein de trucs.

Ca peut faire du "Kick start" en chargeant les capas pour lancer le ventilo en cas de bas ensoleillement
Y'a un timer qui peut bah faire timer
Y'a une référence de précision et le transistor tout oxydé pourrait ou non être une sonde de température

C'est quoi le but du ground-fill en forme de grillage???



Lors du chauffage de la carte pour le soudage (à la vague ici), ça permet à d'éventuelles traces d'humidité qui seraient présentes dans le substrat de s'évaporer. Alors que ça serait un remplissage complet t'as un risque que ça fasse des bulles.

Sur du flex : nécessaire pour garder la souplesse du flex

Sur du rigide : j'ai quasiment jamais vu mais je dirais que c'est de l'équilibrage pour lors de l'etching mais normalement le fabricant gère ca sur les bords techniques.
Normalement l'équilibrage se fait avec un pattern "checkerboard" (des carrés de cuivres mais non reliés)

J'ai jamais entendu parler de cette raison.
Au boulot on a un PCB 32 couches et dans la zone d'un gros BGA (3000 billes) effectivement le fabricant nous a demander de rajouter des via NPTH de degasing pour permettre à l'humidité de s'échapper.

Edit : un lien qui explique la raison historique lié au process de fabrication :  https://resources.altium.com/p/hist [...] hed-planes


Merci.


Réponse du fabricant :



Génial.

Quelqu'un aurait une idée pour un truc tout fait pour gérer un ventilo 12v, pour faire de la ventilation ?
Je n'ai pas encore pu vérifier la tension du panneau solaire.

Quel sérieux accorder à une boite qui n'est pas foutu de conserver et prendre le temps de scanner une doc d'un truc pondu il y a 30 ans ?!

On nous tartine du discours écologique de façade à grand renfort d'annonces débiles (genre plantage d'arbre ou installation de panneaux photovoltaïque ou bornes de recharge pour leur flotte de véhicule électrique) et ils ne sont pas foutu de faire le minimum pour qu'on utilise leur produit au-delà de 10 ans (voir moins pour certains)...
Ca mériterait des courriels d'insultes.

C'est quoi comme ventilo (j'ai pas suivi )? Tu as un fer à souder au pire et tu sais t'en servir?

Avec un petit Arduino et un MOSFET ça doit pas être sorcier, en supposant un moteur DC.

Edith me dit que la boîte répond peut-être ça comme excuse car pas envie de s'emmerder avec un particulier et/ou sortir des docs "confidentielles".

Si c'est un ventilo DC a balais, cherche pwm regulator sur aliexpress (mais faut connaître la puissance du ventilo)

Je ne pense pas qu'il ait besoin de ça.

En fait, il lui faudrait surtout un circuit de régulation de tension abaisseur ou élévateur. Avec un panneau solaire, la tension est parfois trop ou pas assez élevée.

Du coup un "régulateur solaire" MPPT devant le bazar pour contrôler le ventilateur?


C'est un 12v style PC pour faire circuler de l'air dans une cabane.

J'ai 2 fers à souder, dont un à pane fine. Je ne suis pas un pro mais je peux me débrouiller.

Mais je n'y connais RIEN en électronique/prog.

Tu met juste une régulateur dc-dc abaisseur à 2 balles d'ali.
De toute façon si la tension du panneau n'est pas suffisante je doute qu'on puisse tirer suffisamment d'A. pour l'augmenter et faire tourner le ventilo.

Tiens : 4.20€ et ça passe par un français donc livraison moins d'une semaine et tu sponsorisera un peu notre état
https://www.ebay.fr/itm/393535598817

Nb : tu as un multimetre pour le régler en tension ?

Oui j'ai un multimètre. Je commande et vous tiens au courant (on pourra tester qu'en avril je pense).

Merci les gars !

Si quelqu'un a une autre idée, pas trop chère, je peux commander aussi et voir ce qu'il y a de mieux.

Ah ok, donc pas de régulation avec capteur d'humidité ou je sais pas quoi, juste un flux d'air avec un réglage de puissance manuel? Dans ce cas tu oublies l'Arduino et goto Ali comme préconisé. Par contre dans ce cas je me demande vraiment ce qu'ils ont foutu avec cette carte usine à gaz (universelle à priori)...

Ton ventilateur, il a 2 ou 3/4 fils?

2 de mémoire (il est à 25 Km d'où je suis).

Ok. Faut juste savoir que certains ventilo/moteurs (brushless comme les ventilos de PC) n'apprécient pas trop le PWM direct et deviennent bruyants. Au pire faut tester. Les ventilos PC 3/4 fils (je sais plus ) ont une entrée dédiée pour une consigne de vitesse PWM 5V.

Bonjour

J’ai cassé un élément qui se trouve dans un contact alarme, il s’agit d’une résistance qui ferme et ouvre avec un élément. C’est un contact de fenêtre.
Je ne retrouve pas le nom de cette pièce pour l’acheter et l’a changé.
Vous aurez sans doute des pistes pour m’aider svp.




J’ai appuyé dessus par inadvertance, c’est en verre et j’ai dû le cassé car il ne réagit plus à l’aimant pour fermé et ouvrir le contact.

Merci pour votre aide

Il s’agit de la référence DSC PG8303 - DÉTECTEUR D'OUVERTURE RADIO, si ça peut aider.
D’après mes recherches, il s’agit du Reed switch, mais il faut que je trouve la bonne référence en verre comme celui de la photo pour le remplacer.

C'est un contact qui réagit à un champ magnétique, en anglais "reed contact". Il y a deux types, normalement ouvert (NO) et normalement fermé (NC) et bien sûr différentes dimensions. Sur Ali et Cie tu devrais trouver ça.


J'ai trouvé, chatgpt m'a aidé
C'est quelque chose comme ça. Je vais commander et tester.
https://www.conrad.fr/fr/p/littelfu [...] 39773.html

Chez Conrad (qui est cher!) il faut prendre 1000 pièces, c'est pas un peu trop?

Si tu donnes les dimensions et le type (NC/NO) quelqu'un va peut-être avoir ça dans un tiroir et te fais un courrier contre fdp.

Surtout vu le prix à l'unité délirant
A mon avis mdrlucky n'a pas encore vu la blague

Ce sont effectivement des switch reed, appelés ILS en français (si ça aide à en trouver).
Il faut effectivement veiller à cette histoire de NO/NC, et aux dimensions. Côté courant tension et vitesse de commutation, OSEF vu l'application. Par contre l'intensité du champ magnétique nécessaire au déclenchement peut aussi varier (bon, pour une dimension donnée pas trop, mais ça serait con d'acheter un contact du bon type qui se monte tout pile mais qui ne se ferme jamais avec l'aimant permanent avec lequel il est sensé collaborer).

Oui ILS pour Interupteur à Lame Souple
On peut en récupérer dans les compteurs de vitesse de roue de vélo (ceux avec l'aimant à mettre dans les rayons)

J ai pris sur ManoMano, le moins cher avec livraison inclu.
5 reed contact ils + livraison 12€
Si j’arrive a réparer, j’aurai économiser l’achat d’un nouveau a 80€ environ et éviter de jeter l’ancien.

https://www.manomano.fr/p/contact-r [...] d=16004941
J’ai pris le 0.5A en courant de commutation. Il y avait 1A et plus. Il me semble que le plus petit et plus adapté.
Le contact alarme est alimenté par une pile plate 3V.
Merci pour vos retours.
