Reprise du message précédent :
Question con.

Un moteur brushless, ca exerce exactement la même force peu importe le sens de rotation n'est pas?

NOT(porte) c'est une fenêtre.

Nan, c'est une porte logique inverseur; mais je vois pas trop le rapport. Peut-être Tronklou pensait au fait qu'on peut faire des oscillateurs avec ce genre de porte?

Oui, le sens de rotation est piloté par le contrôleur, le moteur se comporte de la même manière

Doit bien avoir des machines avec la géométrie optimisée pour un sens mais en général oui c'est symétrique

Le Monsieur de l'électronique française : Christian Maudet #DansLesCoulissesDuPCB #électronique
https://www.youtube.com/watch?v=Mns1UoMsLbk


inverseur.

Je ne sais pas si c'est déjà passé ici, mais je trouve l'idée brillante et la réalisation top :

https://www.youtube.com/watch?v=rN7HYXmgxzk

https://janky-jingle-crew.com/NorthPoleCircuit/

Dommage que cela soit un peu cher à reproduire unitairement, je me serais bien lancé !

mais grave ! Le truc du champ electromagnatique est une dinguerie !
Par contre, les prix me semblent bien cher.

C'est quoi les boutons utilisés ? Des effets HAL ?

Effectivement c'est assez chouette

On peut se faire une commande groupée si pleins de personnes sont intéréssées ! ^^

Bonjour,

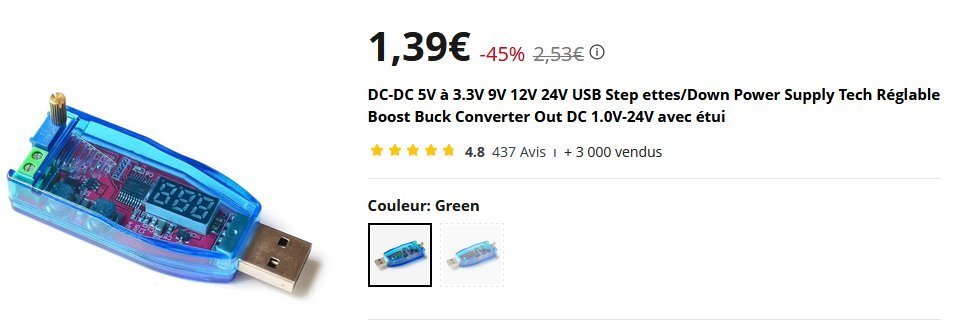

Vous en pensez quoi de ces petit appareil usb qui augmentent le voltage ?


En gros, on pourrait alimenter un pc portable qui demande du 20v pour 2 ampères avec une simple batterie externe de 30 000 mah qui est en 5v par exemple ?

40W à travers ce truc? Jamais. Et puis ça serait 8A côté 5V (à 100% de rendement), jamais n°2.

Si tu arrive déjà a tirer 100ma sns qu'il rentre en fusion thermonucléaire ce sera déjà pas mal

Regarde plutot pour une batterie externe usb C PD qui sort 20V directement avec le câble qui va bien.

ça marche, merci

+1.
Le machin sera toujours limité par la puissance du port USB qui l'alimente et en USB 2 ce sera 2A (10W) maxi (sans respecter la norme) ou 0.5A (2.5W)

C'est surtout que des step up avec beaucoup de puissance ca court pas les rues, globalement le rendement sera bien plus faible dans un montage boost qu'un step down.

Une station électrique portable de 1102 Wh/294 000 mAh donné pour 1200 watt/h de puissance nominale et puissance en crête de 2400watts, pourra alimenter au moins 10 minutes un four a micro onde qui consomme 1400watts/h ?
Et la puissance en crête peu théoriquement tirer du 2400watts/h jusqu’à épuisement de la batterie ?

Ça va dépendre comment ta station gère sa puissance en crête, en gros sur très peu de temps pasde soucis, sur dix minutes ça va dépendre comment elle est conçue et là ça peut être la loterie.
La batterie est assez grosse pour la durée de fonctionnement, au pire si ca coupe vois pour diminuer la puissance du micronde
Pour 1400W instantané sur une durée de dix minutes tu obtiens du 233wh, ta batterie étant du 1102 tu est large.

Maintenant en général hors réseau c'est clairement pas un micronde qui est utilisé vus la consommation ahurissante du bordel

C'est donner de la confiture aux cochons mais réaliste. Il faut juste que l'onduleur du bidule supporte le profil de conso dégueulasse du micro-onde. Et la à part un test...


J'ai été agréablement surpris par un step up "600w" aliexpresse, je l'utilise dans mon portails électrique 24V.
Je part d'un pack 3S3P li-ion de recup qui est chargé par un panneau solaire.
Le step-up est 24/7 branché dessus et fournit le 24V du portail.
Le rendement est vraiment pas dégueu et au dessus de 90%
+ la conso veille très faible de l'ordre de moins de 2mA

Il me semble que la conception est très classique avec un TL494 et des mosfet sur radiateur.

TrOnKlOu & Natopsi merci.
ça serait pour un petit week end en van ou voiture aménage, cette batterie. alimenter un mini frigo, pc portable, cafetière, micro onde éventuellement.

Mais le camping gaz a plus de charme c'est vrais


Intéressant tout ça, quel est ta configuration ? En terme de tension d'entrée et de consommation de sortie ?


Rien que le frigo tu peut taper entre 300 et 500Wh/jours, le pc facilement 100wh sur 4/5h d'utilisation, tu rajoute ton micronde qui va taper 200wh minimum pour ses dix minutes d'usage

Ya un step down sur le panneau solaire réglé a un poil plus que 3s (genre 13v)
Le panneau n'est pas très grand, au plus fort de l' hiver il n'y a plus assez de temps de soleil et le portail ne marche que quelques heures par jours.
La conso est de 10-20mA portail en veille (électronique du portail plus le boîtier meross de commande par wifi)
Quand le portail bouge c'est 6 a 8A sur la batterie.
C'est des chiffres de mémoire.

Sympa pour contrôler un petit ventilateur mais ça s'arrête là

INTERVIEW: Michel Leduc, le créateur des ordinateurs MO/TO
https://www.youtube.com/watch?v=k2J3jFSdb00

Petite question noob.

Pour un nouveau projet, partiriez-vous sur un ESP32S3 ou sur un récent ESP32C6 (ou C61).

Je demande ça car le S3 est limité à du Wifi 4 encore, alors que le C6 (C61), supporte le Wifi 6.
Alors ce n'est pas tant le débit qui importe bien sûr, mais niveau qualité et portée de réception j'imagine que la puce plus récente fait mieux.

En plus il me semble qu'il n'y aura pas de successeur direct au S3 (cpu Tensilica), ESP ne fera plus que des RSIC-V.

On est d'accord, Arduino est compatible avec tous les ESP32 toute variante confondues?

Regarde plutôt les IO et le besoin en conso/puissance, car entre les deux c'est le grand écart...
Le wifi c'est un faux problème la norme étant rétrocompatible, et niveau portée le 2.4 ghz est tout de même mieux que des fréquences plus élevés.
Idem regarde d'abord le support du core arduino.

Pour une meilleure portée en ESP32, privilégier une antenne externe.


Faut aussi voir les bugs silicium eventuels, pour des trucs très récents on peut avoir des mauvaises surprises (voir le "nouveau" CI Raspberry).

Bonjour,
Je regardais ce test de ce modèle de batterie que je souhaite acheter.
A ce moment, il fait un test d'autonomie (lien avec timer)
https://youtu.be/5TgUaOJ6TB0?t=762

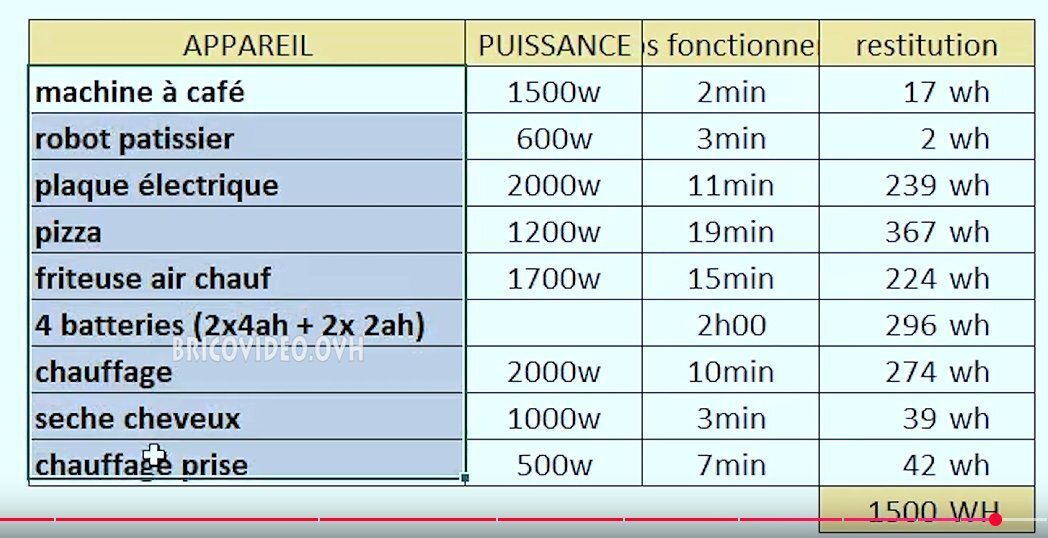

Il obtient 1500 watts d’énergie restitué. Mais la batterie est donné pour 2160 watts de capacité. N'y a t'il pas un soucis ?

ça a pas l'air de le choquer, il semble s'y connaitre (il a testé la qualité de l'onde sinusoïdale, etc.

Viens en discuter sur le topic onduleur.
En gros c'est normal.
La capacité de la batterie est indiqué pour une charge de 10hr.
Plus tu décharge vite plus le rendement de la batterie tombe

Merci.
Pour faire simple, il faudrait par exemple, tirer en moyenne 500w/h de consommation (donc consommation douce) pour s'approcher au plus prêt des 2160 watts de capacités ?

RTFM!
C'est un bon état d'esprit de bricoler et de poser des questions.
Sauf que lorsque ces questions concernent les bases de l'électricité et reviennent régulièrement, il faut prendre les choses en main et apprendre/travailler ces bases de l'électricité.
L'avantage, c'est que plein de livres et sites expliquent mieux ces bases que des forumeurs qui vont essayer de décoder un post bancal en essayant d'apporter une réponse qui risque de ne pas être comprise correctement .

Commençons par ce qui pique le plus les yeux :
Une puissance s'exprime en Watts et une énergie s'exprime en Joule ou parfois en Watt.h.
Les W/h ne resprésentent rien de réaliste pour une batterie.
C'est comme parler de vitesse en m.s qui n'a aucun sens physique, au lieu de m/s qui représente une distance parcourue (en mètres), pendant une durée (en secondes), au lieu de m.s qui ne représente rien.

Tiens c'est par là : https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

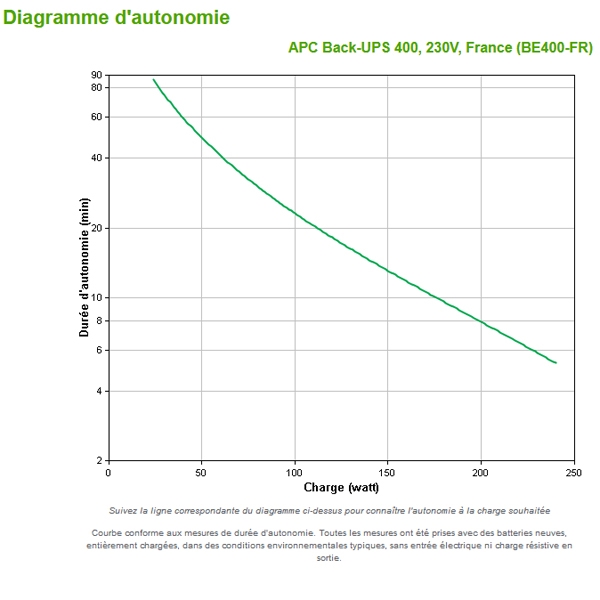

Exemple de chez APC

la capa nominale est testée à C/5.
là, tu décharges plus ou moins fort, c'est normal de pas avoir le "bon" résultat à la fin en plus de prendre en compte le rendement...
sans compter la précision des mesures.

edit: je lis en diagonale et je réponds à des trucs chelous... 2160W de capacité ?
suis au taf je peux pas voir la vidéo...

Plop

J'avais vu il y a quelque jours une vidéo (j'ai plus le lien... ) en anglais qui parlait des erreurs à ne pas faire si on s'improvise électricien. Il y avait notamment le fait de ne pas dérouler entièrement une rallonge avant de brancher un gros consommateur. Le truc qui me laisse perplexe c'est que le gars de la vidéo parlait de l'inductance du fil enroulé sur le dévidoir(??) plastique de la rallonge, inductance qui provoquerait l'échauffement. C'est vrai ça? Pour moi c'est simplement l'effet Joule et la chaleur qui n'arrive pas à s'évacuer correctement, mais peut-être je me trompe? Quelqu'un?

J'ai toujours été nul en physique/magnétisme/toussa...

Tu as raison, c'est uniquement l'effet Joule qui intervient et le fait qu'enroulé, le refroidissement du câble n'est pas bon et donc il peut fondre "à cœur".

C'est un vieux trucs ca, comme ca me gonfle je le fais pas. En pratique, personne n'a jamais pu m'expliquer le pourquoi du comment ni le "cela detruit la rallonge", mais quoi ? On sait pas.
Cela me rappelle aussi qu'il fallait eviter d'arrêter/redemarrer le moteur d'une voiture car cela consommait 1L d'essence à chaque fois (ou 500mL suivant les versions)

@kronob : il faut quand meme y aller non ? (ou calculer )

Merci pour la confirmation.

@froggycorp: J'ai pas d'enrouleur dispo, mais à mon avis il en faut pas trop pour que ça chauffe. En tout cas c'est un problème réel, j'avais juste un doute sur l'explication.

Edit: Il faut peut être rappeller que ce qui compte pour avoir un échauffement c'est pas la puissance qui est dissipée mais la différence "puissance dissipée" (chaleur qui s'accumule) moins le refroidissement par rayonnement/convection/jesaispasquoi. Autrement dit même avec une faible puissance (par effet Joule) on peut avoir un fort échauffement (jusqu'à fonte de l'isolation) si l"isolation" thermique est "bonne" / le refroidissement mauvais.
