Reprise du message précédent :
Sur RS tu risque d'avoir des lots encore bien plus grands... Tu peux faire une photo avec dimensions de ton bouton? Des trucs similaires je dois en avoir, avec de la chance... Si tu as Paypal ça peut partir demain contre fdp arrondis.

4 patounes (mais peut-être reliées deux par deux), c'est du 6*6 mm

Faut juste que je remesure la hauteur du bouton.


Je regarde et je vous dis

https://befr.rs-online.com/web/p/pu [...] es/1546146

Filtres appliqués (3)
Switch Operation
Momentary
Actuator Shape
Square
Actuator Type
Push Button

Je ne vois pas d'image sur le site directement, mais d'après l'image dans la doc (et le prix) ce n'est pas bon.

+1, dans le datasheet la photo n'est pas ce qu'il me faut

Avant de solliciter le topal, je passerai chez mes vieux voir si j'ai pas laissé un sachet de ces trucs au fond d'un tiroir il y a quelques années.

Il y a quelques jours a eu lieu la conférence Hot Chips 33, avec pas mal de présentation de puces orientées Intelligence Artificielles.

Le site ServeTheHome a fait quelques articles résumant les conférences, quelques liens choisis :
- Présentation d'une puce made in Google pour l'encode vidéo (Youtube) : https://www.servethehome.com/google [...] -chips-33/
- SoC Esperanto ET-SoC-1 basé sur des coeurs RISC-V : https://www.servethehome.com/espera [...] -chips-33/
- Nvidia DPU Bluefield-3 : https://www.servethehome.com/nvidia [...] -chips-33/
- Enflame DTU AI Chip : https://www.servethehome.com/enflam [...] -chips-33/

Y a pas mal de start-up qui crééent des puces pour du machine learning et de l'intelligence artificielle, des trucs massivement multi-coeur (100+). Perso ça me dépasse un peu en tant qu'utilisation finale, mais on peut comprendre pourquoi TSMC est overbooké, vu que la plupart fabriquent chez eux

Sur quel critère
Sinon c'est pas RS mais les délai sont correctes là :
https://www.amazon.fr/Youmile-Broch [...] 479&sr=8-5

c'est bon j'ai trouvé
https://fr.rs-online.com/web/p/inte [...] lsrc=aw.ds

Ils sont dans les "interrupteur tactiles" alors qu'au premier abord j'étais directement allé dans "bouton poussoir"

Plus de ref du même genre :
https://fr.rs-online.com/web/c/inte [...] 4294561612

J'ai eu l'occasion de sortir le 866 aujourd'hui, et je me suis souvenu de ce post, donc c'est avec diligence et professionnalisme que je t'apporte sans le moindre délai notable la réponse
J'ai testé un HC595 sur mon TL866A et le soft en version 6.85 : il passe sans aucun problème.
bien sûr je suis tout à fait conscient que depuis le temps la réponse ne te sert plus à rien

Merci TR. Si ça me servira, parce que je peux en conclure que soit j'ai une vieille version du logiciel ou du firmware, soit il y un bug dans le logiciel et/ou le firmware du TL866 que j'ai. J'y penserai la prochaine fois que j'aurais des CI à tester (pas prévu pour l'instant).

C'est quoi ta version (je me doute que t'aurais regardé si tu pouvais sur le moment mais je demande pour plus tard ) ?
Pour le TL866 première génération faut prendre ça http://www.autoelectric.cn/MiniPro [...] tup685.rar
Et il y a une fonction de MAJ du firmware dans le soft (ça m'étonnerait que ça soit le problème cela dit)

Bon, j'ai ressorti le truc vite fait. C'est un TL866II Plus avec le firmware 04.02.126. Le logiciel était en version 11, je viens de faire la màj vers 11.20. Je vais sortir un 595.

[le temps qui passe...]

Ah ben tiens, cette fois-ci les deux 595 testés sont indiqués "OK". Visiblement le bug (595 indiqué HS alors que testé à la main il était ok) a été corrigé entre la version 11 et la version 11.20 du logiciel.

Retentons donc: Si le TL866II indique qu'un CI est HS il vaut mieux vérifier qu'on a bien la dernière version du logiciel et du firmware et/ou retester le CI à la main avant de le jeter / se plaindre auprès du vendeur si on vient de l'acheter le CI en question.

Ah tu as une version II, je pensais que tu avais la première.

C'est un peu le boxon leurs versions en même temps, sur le site officiel tu as l'impression que c'est la 10.05 la dernière sauf qu'en fait il faut aller là : http://forums.xgecu.com/viewthread [...] a=page%3D1 (ou sur l'autre forum qui ressemble, j'ai pas cherché à traduire, mais ça donne bien le lien vers la version que tu disais)

Ouais en même temps, pour des chips achetés sur Ali, c'est compréhensible de suspecter en premier le vendeur

Hello

Petite question protection d'IO

Je suis surpris de voir dans le datasheet d'un high side switch de TI des protections d'IO de... 15kOhm
Ce n'est pas trop??? Habituellement on voit du 100-334Ohm.

Deuxième question, ces résistances, vaut mieux les placer au plus près du pin du microcontrôleur, ou de celui du high-side switch ?
Bref plus près d'un output ou plus près d'un input? De l'input n'est-ce pas (donc high-side switch en l’occurrence, à part pour le SNS et ST)?

Merci

Bah ça dépend de l'impédance d'entrée du chip et de si l'environnement est fortement parasité.
Avec des trucs modernes avec des entrées FET ça ne me parait pas déconnant. Après tu peux mettre moins si tu veux .

+1 pour TR, après pour de la (très) haute vitesse faut toujours penser aux capacités parasites qui vont pourrir le signal (filtre passe-bas) selon la valeur de la résistance série.

edit: Tu (fredo3) ne confondrais pas les résistances de protection avec les résistances séries qui servent à des histoires d'adaptation d'impédance ou je ne sais quelle magie haute fréquence? Là c'est souvent quelque dizaines ou centaines de Ohm en effet.

En effet c'est bordelique leur truc, mais bon, on arrive à trouver... Ca reste de la chinoiserie à bas prix, il y a forcément des points négatifs (même si le produit en soit est (très) bon).

Je sais pas si c'était sérieux ou pas. Certes, les CI sur Ali c'est toujours la lotterie mais en même temps j'essaye de ne pas tirer de conclusions hâtives(??) mais d'être sûr qu'on m'a vendu de la merde avant d'ouvrir un litige... (Après on peut discuter - et ça a été fait - si c'est une bonne idée les CI sur Ali de manière générale, mais pour des 74xx basiques les prix sont vraiment incomparables à Farnell et Co et ce n'est pas vraiment de la haute technologie pour ainsi dire. Les MOSFET de puissance ou les AOP un peu performants c'est autre chose après...)

A moitié .
Pour les TTL et CMOS de base je suis d'accord que ça doit tenir la route (vu le faible prix de vente aucun intérêt de contrefaire ça. Par contre de là à avoir du neuf faut pas déconner ). Mais effectivement sur des composants plus chers c'est un peu la loterie.

Certes, mais pour du bricolage perso quelle importance? Dans le doute je préfère des CI corrects d'occasion que de la copie de copie de neuf...

Ca dépend si c'est dessoudé au décapeur thermique par des gosses exploités qui respirent des fumées toxiques

Malheureusement ça pourrait bien être le cas, mais c'est un problème plutôt politique que technique à mon avis, comme tellement de choses...

Impé quoi?
Vais garder ces valeurs alors. Merci pour vos réponses

Bon finalement j'ai retrouvé un push button dans un fond de tiroir, mais prévu pour un montage en surface. Une petite torsion des pattes et ça a été

Le contact se fait bien (allumage de la LED à côté lors de l'appui), le clic est franc, par contre ça ne sonne pas toujours. Faut que je vois le micro-contrôleur et le DIP switch qui l'accompagne

Merci pour la propal RDC, et merci pour les recherches cher topic

Bonjour topic

Je cherche une solution pour raccorder bout à bout des câbles de petite section de manière démontable. En gros je cherche à raccorder 2 nappes (5 ou 6 fils chacune) avec un équivalent domino le plus petit possible

L'idéal serait pour moi l'équivalent des micro borniers à vis pour CI, sauf que ça n'a pas vocation à être soudé sur un SI.

Auriez-vous des suggestions ? Merci

N'importe quel connecteur fil-à-fil répond à ton besoin.
Il faut que ca soit étanche ? Tu peux souder ou sertir ou il faut que ce soir à visser ? Quelle section les conducteurs ?

Pas besoin d'étanchéité. Je voudrais du vissé ou du serrage par ressort (équivalent Wago ou les bidules pour les fils de haut-parleurs). Le conducteur est de très petite section (diamètre de l'ordre de 0.5 mm).

Merci

Regarde les "copies" de wago en vis à vis.

Ce genre de truc ?
https://www.aliexpress.com/item/1005002565524082.html

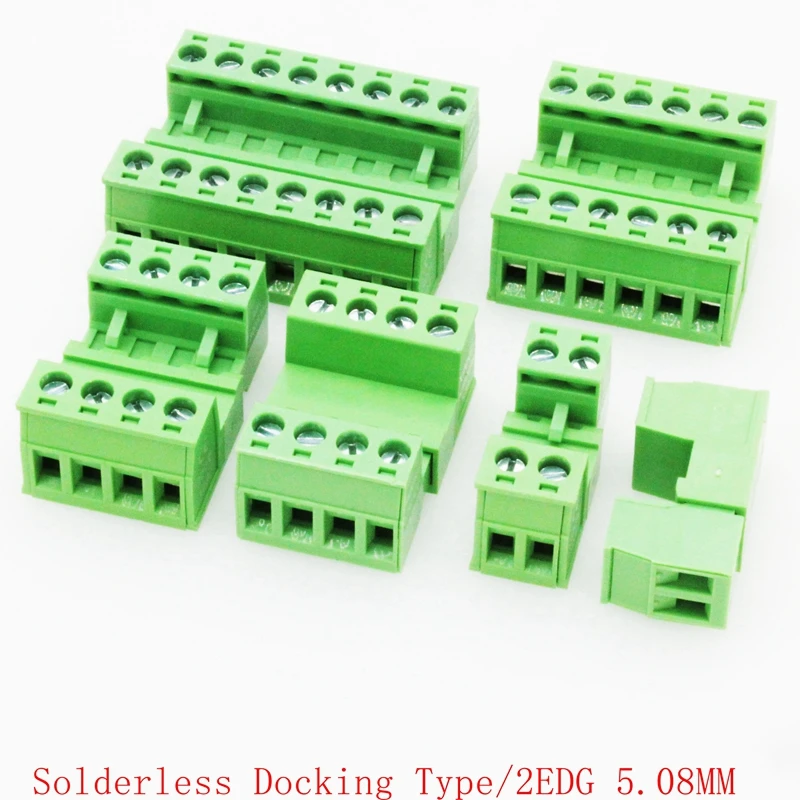

ou ça :
https://www.aliexpress.com/item/1005002040419577.html

Edith me dit que c'est juste pour référence. Je n'ai pas regardé si les prix sont intéressants.

Alors dans l'idée l'un comme l'autre sont très adaptés, je cherche simplement des trucs avec un encombrement encore plus réduit si ça existe. Idéalement inférieur à 10 mm en hauteur.

Merci pour votre aide

Quelle section les fils ?
Y a des simili wagon pour fil souple de toute taille, y compris des miniatures. J'en ai en stock mais peux pas te donner la référence.

Bah les Wago 221, ca se trouve dans tous les magasins de bricolage.
https://www.wago.com/global/electri [...] ectors/221

https://www.wago.com/global/search?text=221

Ça ne doit pas exister en miniature en fil à fil. Après par exemple il y a peut être ce genre de séries qui peuvent convenir en coupant les broches pour PCB
https://fr.rs-online.com/web/p/born [...] nt/6998669


La deuxième image
Ils font des Wago pour des cables THT ?

Effet corona et auto-destruction à court terme garantis



Voilà, effectivement les Wago 221 « classiques » (côte-à-côte) sont beaucoup trop encombrants, et les « bout-à-bout » (inline) ne se font pas en miniature.
Je pense effectivement détourner un bornier CI, pas trouvé de meilleure option

Dupont male dans Dupont femelle ?


Cosses + borniers à vis "dominos" ?

Allez, soudure + heatshrink tube et voilà, y-a pas plus compact

Je n'ai pas compris si le M. veut raccorder les fils
- définitivement
- que ça puisse être démontable si besoin
- facilement branchable et débranchable
