Reprise du message précédent :
Bah t'as besoin de quoi comme tension ?
Les alims ATX n'ont pas fondamentalement évolué, au plus le 5V est de moins en moins utilisé (genre max 15A sur une alim 400W pour donner une indication), le rendement s'est amélioré, et y a des saletés de leds qui sont apparues partout.
Tu pourrais très bien reprendre une alim actuelle pour ton usage si ça marchait avant, mais tu ne dis rien des courants et tensions que tu utilises.

edit : de 4 secondes

Tiens, TR, tu n'aurais pas un '595 qui traîne? Regarde plus haut, mon soucis avec la fonction test du TL866 et les CI de chez Ali... Faudra que j'ouvre un litige d'ailleurs.

Hello, j'avais vu ton post mais j'ai pas cherché à regarder, j'ai très probablement des 595 d'avance, par contre le 573 je sais pas te dire de mémoire (la ref ne me parlait pas).
Je ne pensais pas faire joujou dans l'atelier ce WE mais si demain j'ai l'occase je te teste ça, vraiment sans aucune garantie
Par contre c'est un TL866A (première génération) que j'ai.

Pour le 595 tu peux pas faire un test à l'arrache avec un arduino ? Avec un analyseur logique (ou un paquet de led ) c'est très simple.

Ah oui pardon
sur le 5V je fais juste tourner juste une caméra IP
sur le 12V je dois consommer 10A vraiment au maximum pendant quelques secondes, donc 15A pour être large est suffisant

Merci TR. T'embête pas si t'as autre chose de prévu, en effet j'ai déjà testé avec quelque LED, ça semble bon, faudra que j'y colle un µC pour générer des fronts propres et refaire un test. Je demandais pour être certain que c'est bien un bug dans la fonction test du 866. (Après ta version n'a peut-être même pas cette fonctionnalité?)
PS: Les 573 ils sont HS, testé sur breadboard. C'est juste pour les 595 que j'ai un doute.

Vu les chiffres je dirais en effet une alim (perso je jure sur BeQuiet) de PC pas trop surdimensionnée (le meilleur rendement c'est genre à 80% ou 90% de la puissance nominale de mémoire) et un adaptateur ATX vers fiches bananes, il me semble avoir vu ça sur Ali (mais pense à cette histoire de douane!).

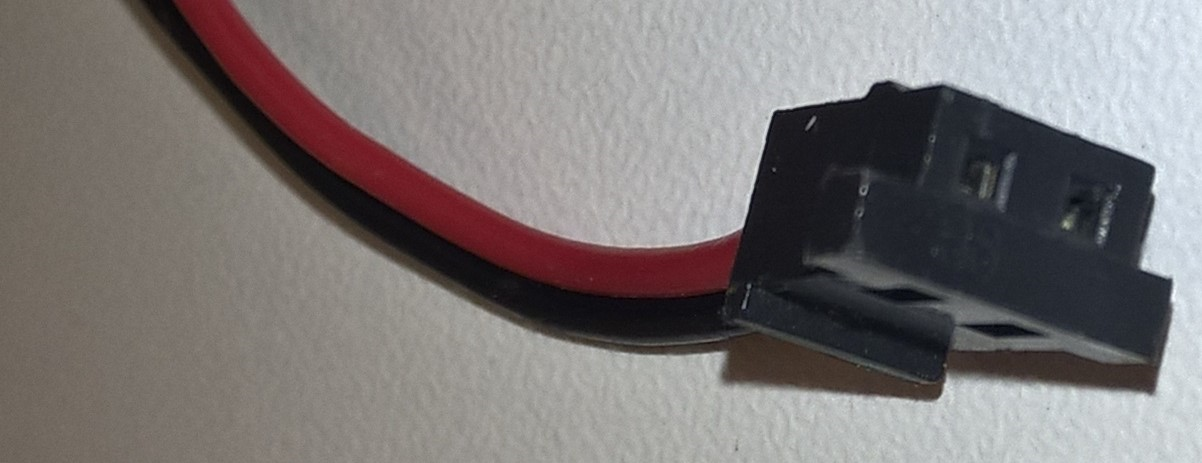

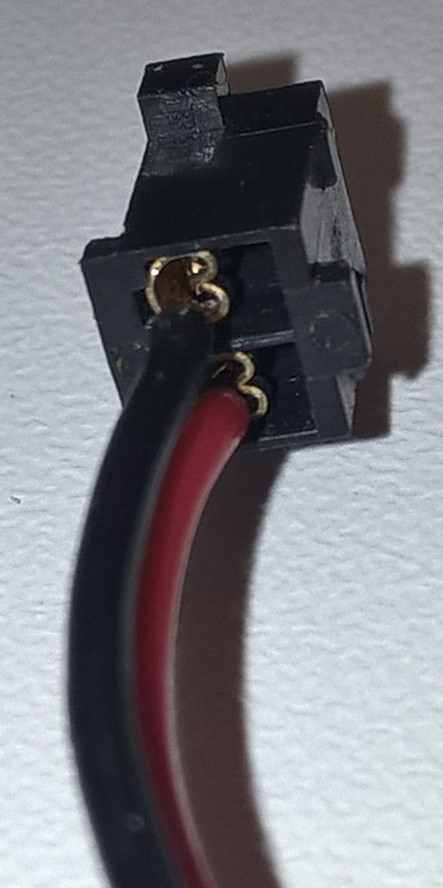

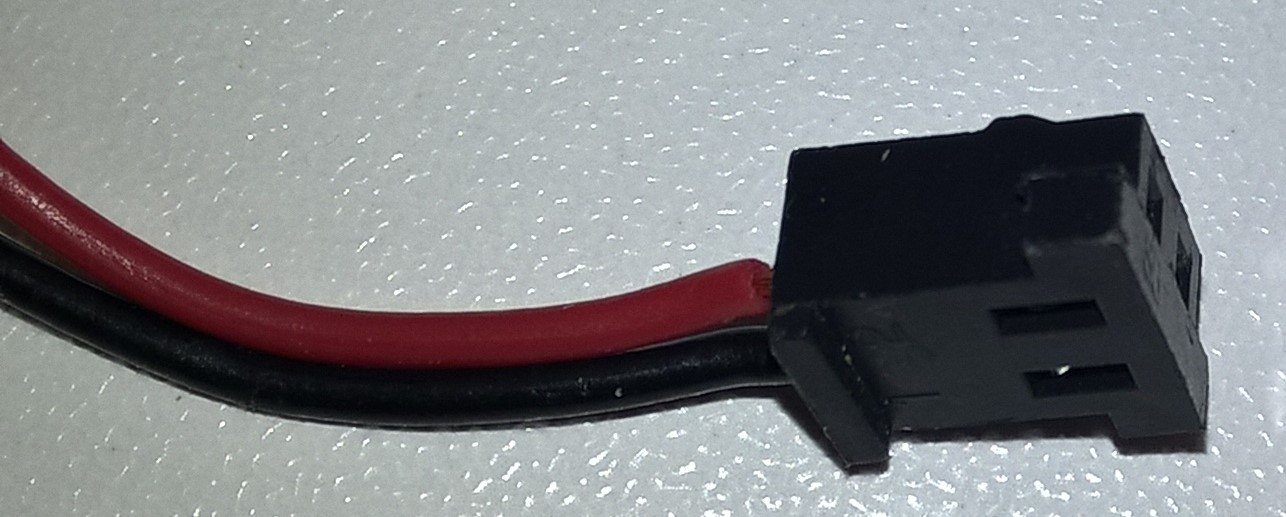

J'ai pris d'autre photos. Comme dit, c'est pour le raccordement de la batterie d'accu d'une radio-commande Graupner/JR qui date des années 80/90. Graupner était une boite allemande qui a coulé, tout comme JR qui était japonaise.
Soit c'est un connecteur connu et je remplace que les broches à sertir, soit c'est un truc obscure et je remplacerai les deux connecteurs par un truc plus courant (du JST surement).

J'avais aussi mis une BeQuiet dans le dernier PC que j'ai fait il y a 2 ou 3 ans

Les 100% modulaires pour ne pas avoir de câbles inutiles sont un peu plus chères,
mais je peux couper mes fiches bananes et souder les fils sur des prises ATX aussi, ça sera plus propre.

https://www.amazon.fr/Quiet-Straigh [...] 02&sr=8-24

Une alim de 450W ça sort combien d'amperes sur le 12V ?

Faut regarder les spécifications (rien que pour ça faut prendre une alim un minimum sérieuse, pas une Heden quoi...) pour savoir comment se répartit la puissance et les autres contraintes (genre maxi 200W sur telle tension et maxi 300W sur l'autre mais pas plus de 400W en tout ou je ne sais quoi).

Bonne idée de prendre du modulaire mais attention au courant max sur chaque connecteur!

T'as pas un arduino sous la main ?
C'est tout con de tester un 595, j'avais utilisé ça pour driver un bargraph à led justement sans passer par un chip dédié en fonction d'une valeur entre 0 et 1, je te ressors le code :

const int NB_LEDS = 8; // total led count
byte ratio = un truc entre 0 et 1.
byte onLedsCount = (byte)(ratio * (float)NB_LEDS); // lit up led position
byte binValue = (byte)(0x1 << (onLedsCount)) - 1; // outputs a number like 00001000 (1 shifted by lit up led position). Then adds "- 1" to computed value to get something like 00000111 (00001000 - 1) to light up expected leds.
digitalWrite(BARGRAPH_LATCH_PIN, LOW);
shiftOut(BARGRAPH_DATA_PIN, BARGRAPH_CLOCK_PIN, LSBFIRST, binValue);
digitalWrite(BARGRAPH_LATCH_PIN, HIGH);

C'est moche mais ça marchait, avec juste un petit hack en plus pour gérer les valeurs extrêmes

c'était écrit sur mon alim pourrie

et j'ai regroupé plusieurs fils de 12V ensemble pour être sûr de ne pas les faire fondre,
comme conseillé dans le tuto que j'avais suivi

mais je ne suis pas sûr qu'on puisse encore le faire sur les alimentations plus récentes, s'il y a des gestions indépendantes sur chaque lignes, ou des trucs comme ça...

Il pourrait y avoir un problème si tu ne charges pas tous les rails et donc l'un d'entre eux déclencherait la protection de surtension.

Mais je crois que c'est un peu fini cette mode des rails multiples. En tout cas sur une alim de 300 W, tu n'auras qu'un rail.

trouvé la datasheet :
https://www.bequiet.com/admin/Image [...] eview=true

Apparemment toutes ces BeQuiet 11 ont 2 rails 12V
si je comprends bien la 350W serait suffisante, 18A max sur un rail 12V (28A au total)
et sur le 5V, beaucoup plus que ce que j'ai besoin

Edit : ah mais les alims de moins de 500W ne sont pas 100% modulaires

Sinon une alim mini-ATX, mais pour du 100% modulaire c'est aussi minimum 500W

500W : https://www.bequiet.com/fr/powersupply/1555
il y a un seul rail de 12V largement suffisant
450W : https://www.bequiet.com/fr/powersupply/2309

Si, quelque part je dois avoir ça, mais pas envie d'installer leur IDE. Je vais pisser quelque lignes de code C pour un mega328P qui traîne...


Pourquoi te limiter à BeQuiet ?
Les bloc de chez Seasonic ou de son client Corsair sont très bien aussi.

Bon ben mes 595 sont ok, c'est bien un bug dans la fonction test-CI du 866II. Pourtant j'ai la dernière version du software et firmware...

@TR: Juste par curiosité je suis toujours intéressé par un test avec ton 866, mais ce n'est pas important et encore moins urgent.

Je garde ça à l'esprit

Merci.

Je viens d'ouvrir 3 litiges sur Ali pour des taux de panne allant de 1/10 à 10/10, copies d'écrans à l'appui. A voir les résultats...

Ah ben voilà !
Après une recherche sur le site de Muldental, j'ai trouvé la référence. Reste plus qu'à connaitre le prix.

C'est con, les autres fabricants (Multiplex, Futaba ou Spektrum) ont l'air d'utiliser des connecteurs standard de chez JST ou Molex...


Ça n'existe pas les alim de 300W 100% modulaires ?



Sinon j'en prends une classique tant pis, et je coupe le gros paquet de cables pour souder des prises
https://www.ldlc.com/fr-ch/fiche/PB00430601.html

Je ne pense pas. C'est destiné aux configuration à faible budget (carte graphique intégrée, peu de périphériques, etc.) qui du coups chauffent peu donc souvent intégrées dans des boitiers non vitré et sans avoir besoin de trop optimiser le flux d'air. Du coup la modularité est un peu inutile.
En tout cas, ça ne se justifie pas à mon avis.

Oui, d'accord avec kronoob.

Petite question pour les fins connaisseurs de la logique numérique: Je veux rajouter un mode tristate sur une sortie d'un 74HC (alimenté en 3,3V et quelque MHz maxi). Je pensais utiliser un 74**1G125 (single gate buffer with tristate). Dans mon stock j'ai ce composant en 74VHC et en 74LVC - je prend lequel? Lequel pose le moins de problèmes ou ça importe peu? Dans ce cas je prend le VHC car le LVC peut descendre à 1,65V je crois donc autant le garder pour un tel cas.

Faut comparer les Vih/Voh/Vil/Vol et cie (enfin surtout ça, vu que les courants sont sans importance en CMOS). A mon avis ça passe sans problème si tout le monde est en 3,3V et que le signal est pas dégueu (càd pas 1m de fil autour et une alim pas découplée le tout fonctionnant au milieu d'un four micro onde ), surtout à fréquence relativement faible (les LVC ça encaisse >100MHz).

Par contre le VHC... Euh... Ah bah je viens de découvrir un nouvelle famille de TTL

Merci. Les niveaux ne m'inquiètent pas (je vais quand même jeter un oeil à la doc  edit: chose faite, ràs), c'est plus les éventuelles tendances à l'oscillation ou autres cochonneries car - comme tu dis - ces machins LVC (et VHC) sont vachement rapides... 100nF (ça sera du 0805) près du truc et c'est bon ou y a-t-il autre chose à savoir? (Comme je disais, signaux de quelque MHz maxi, rien d'extraordinaire.)

Non, pas de micro-ondes et pas de fils long non plus pour cette fois.

Bon bah voilà...

Cochonnerie de CMS, merci le microscope. J'ai tout noyé dans la colle chaude après avoir fait un test basique pour des raisons mécaniques évidentes...

Franchement vu la taille du machin tu t'est plutôt bien débrouillé

Merci.

B4X: Si tu te moques de moi, montre donc ce que tu sais faire avec ce genre de composants et sur perfboard. Car la critique gratuite c'est facile...

Je suis nostalgique des composants en PDIP...

+10

Bonsoir

(Il a fallu soulever la patte du bas et souder le fil dessus)

Très joli.
Tu as fait comment exactement pour soulever la patte? Et c'est quoi ce fil, gaine silicone?

Loupe bino
Brucelles
Fer Weller (l'entrée de gamme)

Fil ça doit être du 28 ou 30 AWG, ça rentre dans nos via de 350 mais pas de 250. Pour la gaine, je sais pas, je pense pas.
C'est la préparation qui compte : couper le fil à une longueur correcte, dénuder, plier.

Pour soulever la patte : tresse à dessouder pour enlever le max de soudure, puis avec une brucelle on soulève la patte en chauffant avec le fer. C'était la partie délicate car je devais coincer la brucelle derrière la patte, donc mouvement un peu violent, j'ai foiré une carte comme ça, j'ai trop soulevé et ça a dû casser le wire bonding à l'intérieur. Ensuite je glisse un peu de kapton sur le pad pour éviter le court-circuit.

sinon tu coupes la pate et tu soudais par le dessus du pin ?

Perso pour ce genre d'opération j'utilise un fil d'alu. Je le passe à froid derrière la broche puis après refusion de l'alliage au fer, je ramène le fil sous la broche pour ensuite pouvoir la soulever.
Et puis je recâble avec de l'émaillé. C'est carrément plus simple/rapide/propre que du gainé.


Couper comment ? C'est un TQFP, y a plein de pattes courbées et soudées.
Après j'avais pas les bonnes brucelles, mais avec les bons modèles y a moyen de soulever la pattes sans forcer.

La technique du fil pourquoi pas, mais je vois pas comment faire avec seulement 2 mains
Ouai j'aurais bien utilisé de l'émaillé mais on en a pas, j'ai fait avec les moyens du bord.

Là on a une nouvelle bino encore plus puissante, j'ai acheté de bonne brucelles, manque plus qu'un nouveau fer pour aller faire de la 0201
Bon après j'ai tous les collègues qui se font chier à souder de la 0402 sans la bino, c'est tellement confortable et même si ça prend un p'tit peu plus de temps, tu fais un truc propre.


En effet, j'ai eu une radiocommande/récepteur Graupner et je me souviens que pas mal de connectique était proprio dans le même genre que ton truc. Mais j'avais déjà appris à souder proprement , à moi le connecteur Tamiya sur la batterie et le servo Futaba 4.5kg.cm à pignonnerie métallique qui tordait les palonniers et les tringles quand je sortais de la route au lieu de faire des bruits bizarres .



J'ai les mêmes doigts pour déjanter des pneus tubeless de VTT et souder du 0603 sur des plans d'alim, j'aimerais bien être plus précis et plus fort .

T'as pas une meuleuse ou une disqueuse pour fabriquer tes brucelles ?

C'est comme ça que je fais mais j'ai jamais pensé au fil d'alu !
Je prends le plus fin qui traîne mais du coup ça traîne de la soudure
Comment tu trouves ce fil ?


J'ai mis des connecteurs JST dans mon panier chez RS et Farnell. A la prochaine commande, je remplace ce truc proprio et basta.
D'ailleurs j'hésite à me prendre une pince pour contact JST. Je n'en ai pas et je me dis que ça pourrait être bien.



Aucune idée. C'est de la récup du boulot.
Ca aura toujours tendance à ramener un peu d'alliage mais moins qu'avec un fil de cuivre.

Les engineer pa xx ou iwiss 2820 c'est top une fois que t'as le coup de main. Le seul truc que ça ne fait pas bien c'est les "Dupont" qui nécessitent une matrice cylindrique côté gaine.
