Reprise du message précédent :
moi je dirais fait surtout gaffe au moment ou tu branche.
Il faut que les 2 batteries aient la même tension sinon il va y avoir un courant d'équilibrage qui risque d'etre un peu violent.

Sinon la charge maxi est de 2 * 7A (le 1/10 de la batterie la plus petite * 2) donc 168W.
Tes panneau solaires arrivent réellement à faire plus en conditions réelles ?

y'a un peu de doc d'un vendeur de batterie solaire zici  :
https://www.victronenergy.fr/upload [...] 02-Bis.pdf

Oui les deux batteries sont bien à la même tension +/-10mV, aucune idées des specs "réelles", jamais testé avant, c'est juste marqué 100W max sur les specs des deux nouveaux panneau et sur l'ancien aucune idée, c'est une approximation compte tenu de sa taille par rapport aux autres, le contrôleur de l'ancien est un total TR10A :

Et le nouveau contrôleur ressemble à ça :

mais je ne comprend pas dans ton raisonnement pourquoi les deux batteries chargeraient toutes les deux à 7A, sachant que l'une a besoin de plus d'énergie que l'autre pour avoir une augmentation de tension identique à l'autre


Une batterie délivre une tension mais lorsque la réserve s'épuise la tension diminue.
Le problème avec ton montage "direct" c'est qu'il n'y a aucun contrôle. Donc il se peut qu'une batterie se charge plus rapidement que l'autre, or si l'une est plus chargée et a une tension plus élevée, elle peut devenir génératrice.

Tu veux faire quoi exactement avec les batteries et panneaux solaires ? Recharger les batteries en même temps que consommer sur la charge + batteries qui prennent le relais la nuit ? Chui pas spécialiste mais pour moi ça mériterait un contrôleur ou en tout un truc un poil plus avancé avec des diodes et interrupteurs potentiellement, parce que là tu mixes des panneaux solaires différents et des batteries différentes, c'est franchement pas terrible et potentiellement dangereux vu les puissances en jeu.

Je pense à autre chose : les contrôleur de charge ne sont peut être pas prévus du tout pour être branchés en parallèles

Le coup des 2 batterie qui se charge à 7A c'est empirique :
<mode blabla qui peut servir à d'autre gens>
C'est le chargeur qui impose une limite en tension et courant à la batterie.
Si celle-ci est déchargé sa résistance est faible et le chargeur limite le courant.
Au fur et a mesure de la charge sa résistance augmente.
Comme U = R * I à un moment le chargeur va atteindre les 14.4V maxi autorisé par la chimie des batterie.
A ce moment il limite la tension et le courant décroit de lui même.
Si tu met tes 2 batterie en parallèle sur un chargeur le courant va se répartir en fonction de leur résistance interne, une batterie de même technologie avec une capacité plus élevé aura une résistance interne plus faible. (= ce que tu dit avec le besoin de plus d’énergie)
</mode blabla qui peut servir à d'autre gens>
Les "regles de l'art" disent de prendre la charge maxi supporté par la plus petite des batteries pour être sur de ne pas la dépasser.

T'as nucléaire et nucléaire.
Certaines armoires se font tester du côté de Cadarache

Il me semble que quelqu'un sur Lyon cherchait un oscillo. Je me débarrasse de mon ITT/Metrix OX722.
Je préviens, c'est un cadeau empoisonné, il a des sautes d'humeur (i.e. il marche souvent et puis soudainement plus).


Ca ne me parait pas bien utile/malin. Notamment parce que les tests peuvent induire une amorce de défaillance. Mais plus rien de m'étonne quand il s'agit de dépenser du fric dans l'industrie nucléaire (il est loin le temps de la construction des premières centrales qui ont été - à la surprise de beaucoup - plutôt "économique" ).

un truc tout con quelq'un sait quel diametre de fil monobrin se cale bien  (sans jeu)dans un support tulipe ?
https://www.e44.com/image.php?url=/ [...] _e598e.jpg

Facile : un autre support tulipe que tu soude a ton fil

un peu juste niveau hauteur , façon ça presse plus le ftdi a cramé   (nota de toute façon ne plus reprendre ces daubes de ftdi en 340ch pour faire mumuse avec les stm)

Pourtant FTDI c'est de la bonne came.
Tu l'as cramé comment ?

Je pense qu'il parce de ce "clone" chinois: https://cdn.sparkfun.com/datasheets [...] 340DS1.PDF

Ah. FTDI est devenu le terme frigo pour désigner un convertisseur USB - Série ?
Parce qu'ils ne font pas que ca et il y a des concurrents sur ce marché...

ce modele + exactement ...
https://www.ebay.fr/itm/Convertisse [...] 4757090316

passé la nuit a essayer ,(ça https://www.robot-maker.com/forum/b [...] m32-f103/) j'avais viré le jumper ,las     , j'ai retrouvé un semblant de mode d'emploi de la pose du cavalier sur un revendeur  ebay... et la ...

(pis j'ai appris dans une discut/forum que les340ch , c'était plutot bancal pour les stm32 ... )

Ah ba y'a en video avec la bonne position du jumper apparemment :
https://www.youtube.com/watch?v=TQYgZAEYsik

Oui, c'est loin d'être la première fois que j'entends ça .

Les modules avec des chips Prolific fonctionnent bien et sont assez fiables, mais ils ont un driver moisi avec Windows .

Tu le vends combien ? Ça peut m'intéresser si tu retrouves pas celui qui en voulait un.

C'est en don ! Faut pas déconner.

Du coup si personne te le prend je peux te débarrasser.

Je crois que c'était Kyja mais il ne semble pas donner signe d'intérêt.
Donc il est pour toi. J'attends ton mp.

Je voulais pas griller la priorité si quelqu'un en cherchait un avant. Je t'ai mp

Je savais qu'on pouvait faire des PCB flexibles, mais je savais pas qu'il y a du protoboard flexible aussi. Bon ce n'est pas donné mais intéressant.

18*30cm Soft thin pcb flexible Single Side pcb FR4 breadboard circuit board

Je vois pas trop l'intérêt. Les vias ne semblent pas reliés en interne. Si tu met de la soudure ca va rigidifier la zone et risque de cassure de la soudure justement.

Quand tu réalise un PCB flex il y a des règles à respecter pour garantir que les pistes ne cassent pas. D'autre part, les QFN, BGA et de manière générale tous les composants CMS nécessite une certaine planéité et supportent mal les flexions, donc attention

Perso j'utilise des PCB flex pour remplacer des nappes à cause de l'intégrité du signal.


J'ai pas eu de mp lô



Ça va, je te le laisse


C'est à dire que j'ai posté ici même un message pour prévenir.



Du coups je ne sais pas trop quoi faire.

Ah eu oui, en effet. Après j'ai pas l'intention d'acheter ça, mais j'étais étonné en le voyant, je ne connaissais pas, du coup j'ai mis le lien.
(Je cherchais des protoboard classiques, pris un lot de 10, on vera pour la qualiteuh. )


Te cherches pas une excuse




Si je repasse sur Lyon un jour, je t'apporterai mes alims tinoises pour voir la gueule du signal.

Je peux te le laisser si tu en as besoin, pas de soucis. Moi c'était juste l'occasion dans avoir un, mais j'en ai pas besoin absolument, donc c'est comme tu veux.



Je pose cela ici : https://fr.banggood.com/G600-Digita [...] rehouse=UK

Si ça fonctionne mal chez vous : https://www.banggood.com/G600-Digit [...] rehouse=FR

Un petit microscope numérique qui peut rendre de bons services, surtout pour bricoler du CMS. A moins de 30 €.
Sur ToiTuyau, y'a tout ski faut, je ne mets pas de liens.


EDIT : c'est limité dans le temps.

Lien à moitié foireux pour moi

Ah ? Désolé

Je vais le changer.


Si tu veux.



Ben vu son message, je maintient le don pour toi.
On reprend en MP.

Suite à vos conseils il y a quelques mois (merci!), je me suis acheté, et j'ai reçu, mon nouveau multimètre. Un Mastech MS8239C.

Je l'ai pas pris pour ça hein...
Mais, j'ai testé la sonde thermomètre...
J'ai 19,5 degrés dans la pièce, l'appareil affiche 23/24°c. Sacrée différence... Si je touche le thermocouple entre 2 doigts, ça monte à 33/34°c.

Si je débranche la sonde, ça affiche 25/26 °c, et si je bouge/tapote à peine l'appareil, ça fait le yoyo.



je t'avoue que depuis que j'ai un thermomètre infrarouge (10-15€) je me sert pas de cette fonction,
Test à l'instant :
26.8 sur le bureau, la sonde dit 27
40° la dalle au soleil dehors, la sonde dit 40 aussi.
Si tu touche la sonde ça fiche le bordel : ça marche avec une faible différence de tension créé par la sonde (qui est une soudure entre 2 matériaux différents) tes doigts peuvent modifier cette tension par réaction chimique.
En le secouant ça bouge de quelques degrés aussi

Un peu de porn électronique pour ce vendredi ! Un rescapé des poubelles de Zelq que je vais tenter de sauver, le générateur de fonction HP 3325A.






L'intérieur est vraiment joli, pas de dommage apparent. Détail assez amusant, les semi-conducteurs accrochés au châssis et reliés au PCB avec des fils.

Ca devrait être assez simple à réparer en fait, alimentation HS apparemment (en espérant que ce ne soit pas le transformateur). Normalement on a une alimentation +15V, -15V, +5V continue, j'ai vérifié les plots de contrôle, c'est du n'importe quoi. Selon que l'appareil est allumé ou pas j'obtiens une sinusoïde de 500mV à 3.5V p-p environ, ou alors une tension nettement plus basse et bien chahutée. C'est vraiment surprenant qu'il fonctionne au moins partiellement dans ces conditions.

Affaire à suivre.

edith: Comme un boulet j'étais en mode tension alternative, j'ai mesuré le ripple. Bon par contre l'alim a bien un problème, environ -32V avant régulation (au lieu de -21.5), -13.6V régulée (au lieu de -15V), et les rails +5V et +15V ont carrément une tension négative.

edith2: Ok, masse flottante à -10.5V ... Ca explique pourquoi ça tombe quand même un peu en marche ...

Bonjour les silicieux !

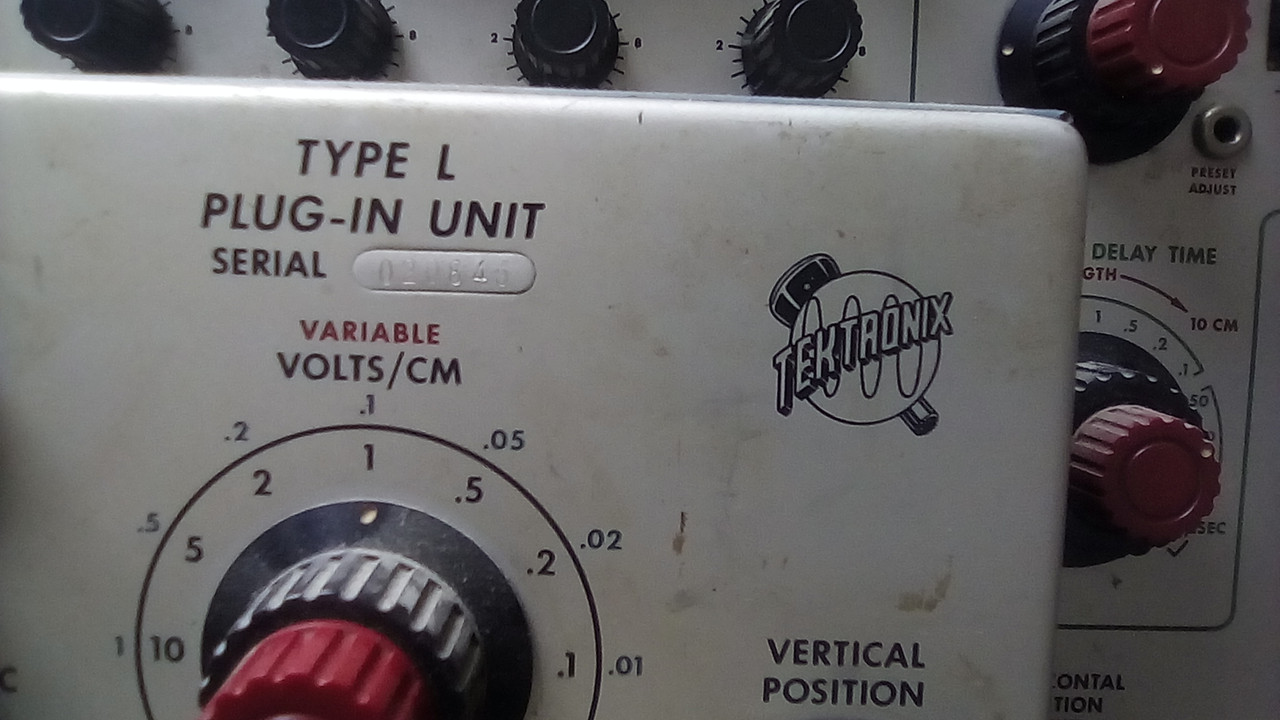

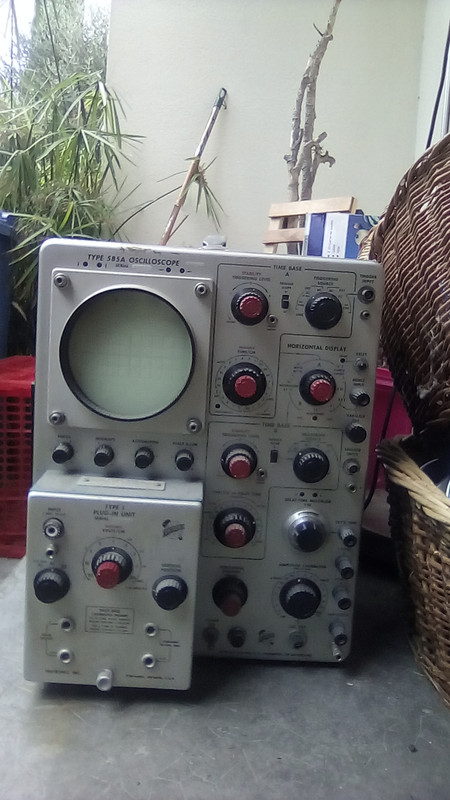

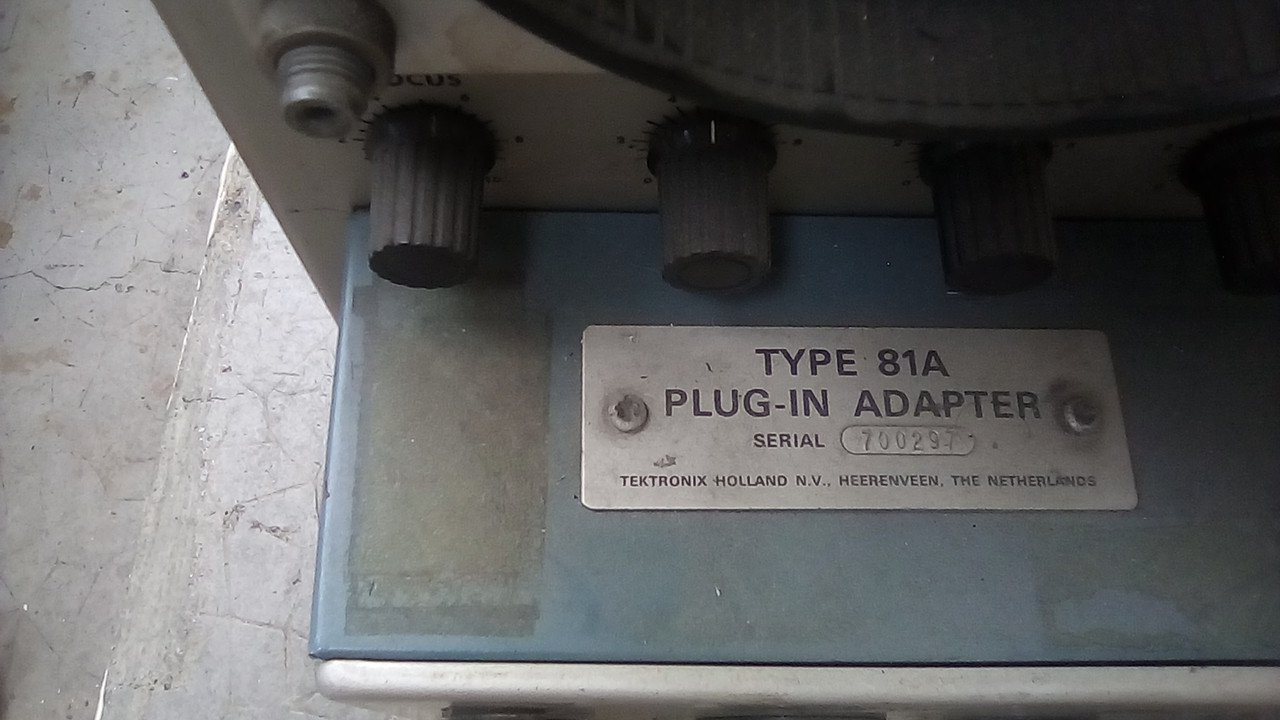

Mon grand-père (rip) était un grand amateur et bricoleur d'électronique. J'ai retrouvé chez lui un oscillo pas piqué des hannetons, un Tektronix (585A) d'époque sivouplé, il est pas jeune :

Il est évident que je ne vais pas mettre ça à la déchetterie ; au cas où je ne le garderais pas (le truc pèse et prend un place de ouf !), comment je peux savoir si c'est un objet qui a de la valeur ? (vu le prix de tecktronix beaucoup moins vieux sur ebay, je me dis qu'il en a) ?

Merci d'avance pour toute info à ce sujet !

PS : et s'il ne fonctionne pas (pas encore testé), j'imagine quand même que ça doit intéresser du monde, je préfère le donner ou le céder à vil prix que le mettre à la déchetterie, c'est un témoignage, cet objet !

Hello

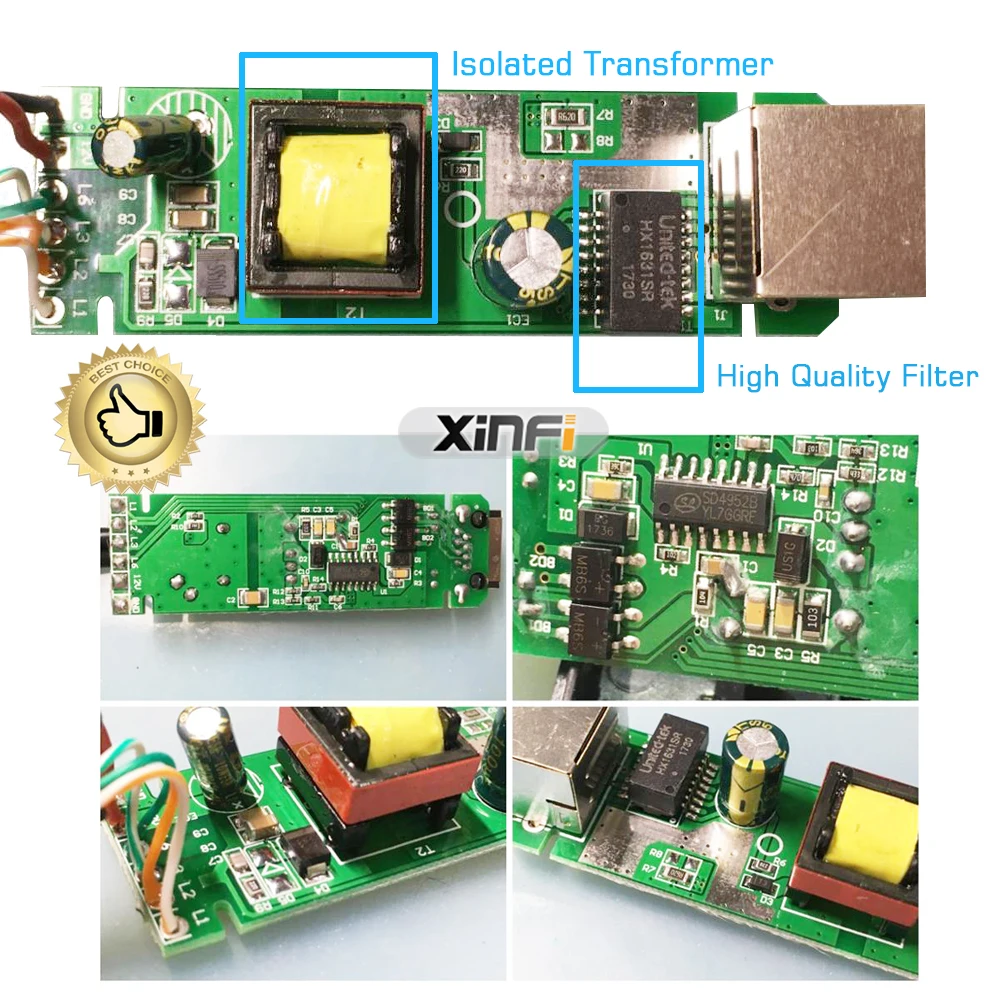

Dites, ce splitter actif PoE vous inspire confiance?



Soudure douteuse, condo verts bien chinois,...

Il m'en faut un, mais à faire des trucs chinois, bah c'est le désert.

Je vois surtout que ça ne peut pas tenir une vraie isolation. T'as beau avoir une belle séparation sous le transformateur vu qu'à côté t'as des pistes qui passent à une dizaine de mils des plans de masse...
Et le condensateur céramique qui traverse la barrière qui doit être un beau 1kV vu la taille mais pas sur qu'il soit de classe Y

Et pas de grosses garanties sur la tenue dans le temps du chip chinois qui contrôle tout


Bon vais voir si je trouve autre chose, on m'a conseillé un dlink sur un autre topic, sauf qu'il y n'a aucune mention d'isolation dans le datasheet, c'est suspect.

Ca ça fait pas l'affaire ?
https://www.tp-link.com/fr/business [...] tl-poe10r/
ça vaut 10€ mais si je comprend bien il faut y ajouter une alim.
