Reprise du message précédent :
Une question honteuse de noob sur le hardware
Les connexions à mon Arduino Mega sont pour l'instant "assurées" par les fils d'un vieux câble ethernet récupéré je ne sais où à la préhistoire
Ca fonctionne mais ces fils me paraissent bien minces par rapport aux connecteurs

https://i.ibb.co/gwPpFqL/20220712-181538-8-4-300.jpg

Existerait-il un connecteur mono-broche, voire à deux broches, réellement adapté à ces connecteurs?

Rassurez-vous, le montage actuel est provisoire.
Le définitif attendra que tous les capteurs prévus soient en place. L'ensemble sera alors dans un boîtier fermé, mais ça fera toujours peur à voir à l'intérieur

Il y a les connecteurs dit "Dupont", mais en principe ils sont à sertir donc faut une pince adaptée et potentiellement chère. Après pour du bricolage perso on doit pouvoir les souder ou alors tu prends des barrettes (?) Dupont mâles que tu coupes (à la pince coupante c'est très facile) et tu soudes tes fils dessus. Perso je fais comme ça.

Excellent, merci
Les sertissage requérant une pince spécifique ne m'ont jamais arrêté dans le sens où j'y arrive toujours avec une de mes pinces (coupantes, plates, multiprise, étau,..), même si le résultat est évidemment plus approximatif
Et au pire, effectivement, une soudure et c'est plié.

Pour avoir une version chinoise de la pince à dupont je trouve ça kif kif avec la pince à bec classique une fois qu'on a le coup de main.

J'ai dans mes favoris un lien Ali pour une pince IWISS IWS-3220 que quelqu'un avait conseillé dans ce forum (me souviens plus qui). Elle est en promo pour encore un jour, je me demande si c'est une bonne affaire. En effet j'avais récemment pris un kit de connecteurs Dupont et avoir une pince adaptée serait quand même plus facile que devoir bricoler avec la pince plate ou le fer à souder... En même temps c'est 31€ quand même... (Oui, pour une pince à sertir c'est certainement pas cher, mais c'est 31€ quoi... ).

EDIT: Ce kit que je n'ai pas encore testé, donc je ne peux rien dire sur la qualiteuh! https://www.aliexpress.com/item/32818460747.html

EDIT2: J'ai un doute, je pense plutôt que j'avais trouvé la réf de cette pince dans un article HaD.

Il y a un TU ESP32 (& cie) ou on peut en parler ici ?

Dans la mesure où il peut être programmé avec Arduino Studio, je pense qu'il est en phase avec le thème du topic.
Je l'ai déjà sollicité au sujet d'un ESP-01S et je n'ai pas été fusillé

je m'emmerde plus j'achete les lots sur la bay ou mamazon :
https://www.amazon.fr/Elegoo-Breadb [...] 01JD5WCG2/

en 10 et 20cm , sinon les header/barrete dupont +soudure aussi , dont le contact electrique me semble plus franc , selon ce qui a à cabler

+1
Ouaip, pareil.
Ce qui fait que j'ai toujours un peu de stock d'avance => ces trucs-là finissent toujours par être utiles tôt ou tard.

"Mieux vaut les avoir quand j'en ai pas besoin, que pas les avoir quand j'en ai besoin"

Hello à tous!

Ya des connaisseurs en Fritzing?

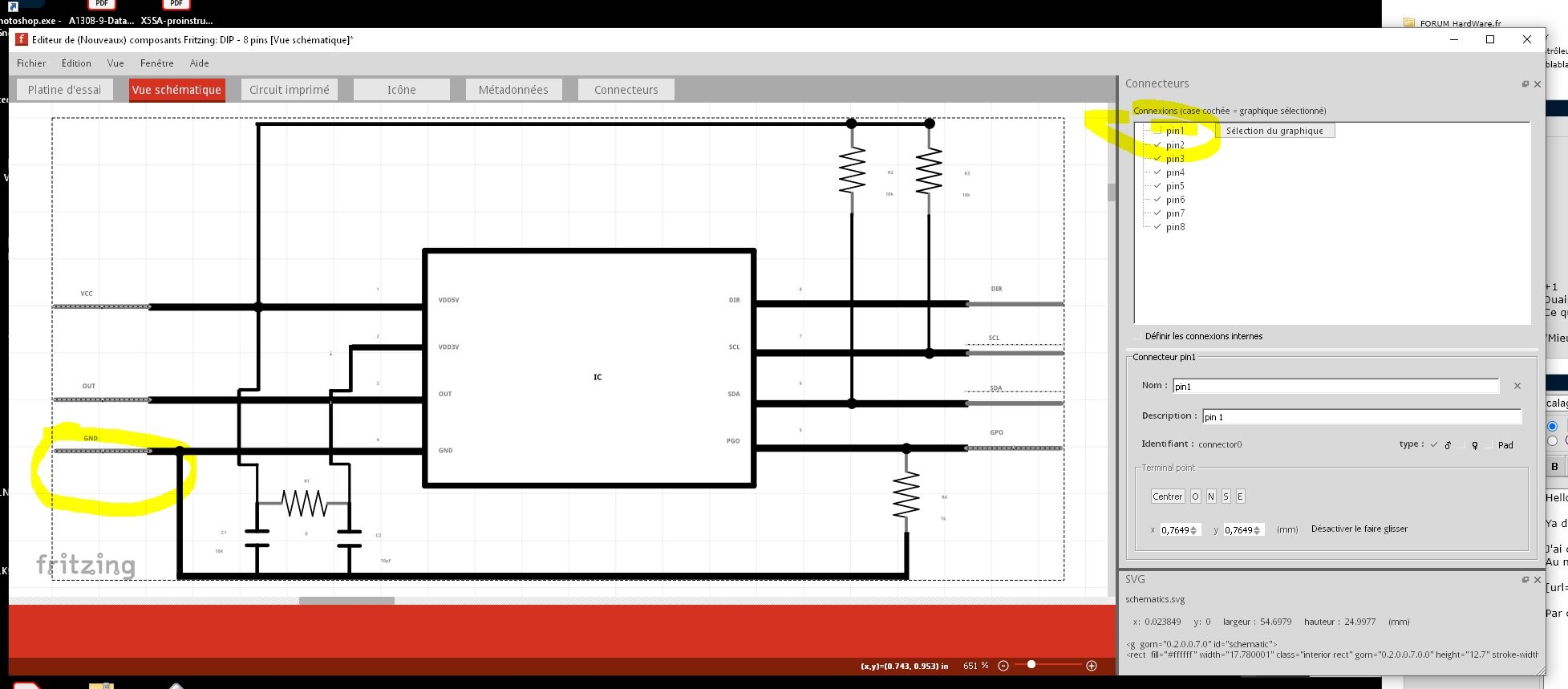

J'ai créé un composant pour mon projet AS5600   à partir d'un composant ayant le même nombre de pin (connu sur le net)
Au niveau "platine essai" ça fonctionne



Par contre au niveau "schematic" pas moyen d'avoir les 7 pins d'attribuées malgré avoir nommé les "propriétés objet" dans inkscape... il y a une pin qu'il ne veut pas prendre (même la sélection graphique ne fonctionne pas... )


Une idée?

Je partage mon svg si vous avez le temps de regarder
https://www.transfernow.net/dltrans [...] t_fritzing

ùoi qui était tout content d'avoir réussi la première étape...

Merci à vous!

Non, c'est ban direct.

Bien sûr on peut en parler, ce sujet a été abordé ici pleins de fois déjà.


Il y a un truc à la con qui me bloque sur ESP32/Arduino.

J'ai récupéré un tuto pour avoir une synchro NTP ( https://randomnerdtutorials.com/esp [...] r-arduino/ , c'est le même code sur la plupart des sites quand on cherche ce type de toto ).

La synchro NTP fonctionne bien : j'ai la bonne date/heure en appelant la fonction printLocalTime().
Mon souci, c'est que je voudrais récupérer la date/heure sous forme de String pour la concaténer à l'intérieur d'un message mais je bloque à cause de la structure utilisée pour stocker l'heure avec cette libraire.

Une partie du code de la fonction printLocalTime()


J'aimerais avoir un message du style : "mon message 16/07/2022 14:40:00".

Vous captez comment utiliser cette structure/variable timeinfo pour faire ça ?


T'as sprintf sur ton bidule?

https://cplusplus.com/reference/ctime/tm/

Après ça c'est du C, en C++/Arduino doit y avoir plus élégant peut-être mais connais pas moi.

Si t'as pas sprintf on peut se débrouiller avec itoa ou au pire un truc 100% custom.

Hello!

J'avance tout doucement sur mon joystick...

Utilisation de capteur AS5600 en I2C et d'un écran OLD SSD1306 pour lire l'angle instantanément.

Bah ça fonctionne
https://youtube.com/shorts/TWVtyDXR1q0?feature=share



Prochaine étape j'ajoute un multiplexer TCA9548A car AS5600 en I2C ça va pas aller   (je ne ne ferai pas de multiplexage I2C soft car j'ai déjà le TCA9548A   )

par contre j'ai un peu de mal à comprendre comment "transposer" ma commande "ecranOLED.print(as5600.rawAngle() * AS5600_RAW_TO_DEGREES);" avec le multiplexer

Aller inondez moi de votre savoir




J'ai pas regardé la doc du multiplexeur, mais en principe - vu qu'on parle Arduino - il faudra une lib' dédiée et probablement aussi pouvoir dire à la lib' pour l'OLED de passer par l'autre lib' multiplexeur. Autrement dit c'est pas gagné. Après je ne connais pas ton niveau en code, si tu sais faire une lib' toi-même ça devrait aller. Je regarderais la doc du multiplexeur pour t'en dire plus si tu veux.

EDIT: Ton message est en double, tu peux en supprimer un?

exemple avec ton setup et une méthode que je viens d'inventer   TCA.set_channel(n);

Edit : pour ta commande
ecranOLED.print(as5600.rawAngle() * AS5600_RAW_TO_DEGREES);
Il faut la découper en 2 en utilisant une variable (j'imagine que ton angle est un float) :

TCA.set_channel(2);
float valeur = as5600.rawAngle() * AS5600_RAW_TO_DEGREES;
TCA.set_channel(1);
ecranOLED.print(valeur );


Hello!

merci pour ton retour   . En fait je pensais aussi qu'il faille une librairie "TCA9548A" mais en fait non c'est un simple "aiguillage/routage" à faire (enfin quand je dis simple c'est qu'il n'y a pas de librairie quoi   )



Super merci d'avoir pris le temps de regarder! je teste ça ce soir

Attention, le code de crazytiti ne va pas compiler puisqu'il dit avoir inventé la méthode TCA.set_channel(). Au pire si tu t'en sors pas j'essayerai à mon tour de regarder ce soir, dans la journée j'aurais pas le temps aujourd'hui.

merci c'est sympa à vous    je veux bien un peu d'aide

je pense ajouter le multiplexeur comme ceci (en tenant compte de vos remarques) (je ne suis pas devant l'arduino là   ):



ça vous semble correct?

Le truc qui me chipote c'est qu'à aucun moment j'ai rentré l'adresse hex du AS5600

Vu que le as5600 a une adresse fixe elle doit être en dur dans sa library...


  vu comme ça ma question parait soudainement  très conne

merci pour le recadrage

Re!

Bon je suis tout ému j'ai réussi (après moult essais   ) mon premier sketch!!



https://youtube.com/shorts/7D1xkdOz-ck?feature=share


J'ai modifié aussi :

-supression de delay() (ça crée un input lag sinon, non?   )
- changé la fonction "as5600.rawAngle()" en "as5600.readAngle()" ce qui me donne une valeur de 12bits (0 à 4096)
- suite à ça j'ai changé le "float" en "word" pour économiser de la place j'ai bon non?

Prochaine étape:

- ajout de la librairie arduino "joystick 2.0" pour reconnaitre les 2 axes sous windows

Si vous avez des conseils et remarques je suis preneur!



Bravo pour t'être débrouillé.

L'avantage du word (je suppose que c'est du uint16_t?) par rapport au float c'est surtout qu'il vaut mieux éviter les "gros" calculs, soit les float, sur les AVR. Un PC te fera la conversion en un rien du tout mais vraiment, un AVR est beaucoup plus lent et surtout il n'a pas de partie matérielle pour accélérer ce genre de calculs (FPU etc).

merci pour ton retour

Oui ça varie de  0 à 4096 seulement

Bon on passe à la libraire joystick

Edit :

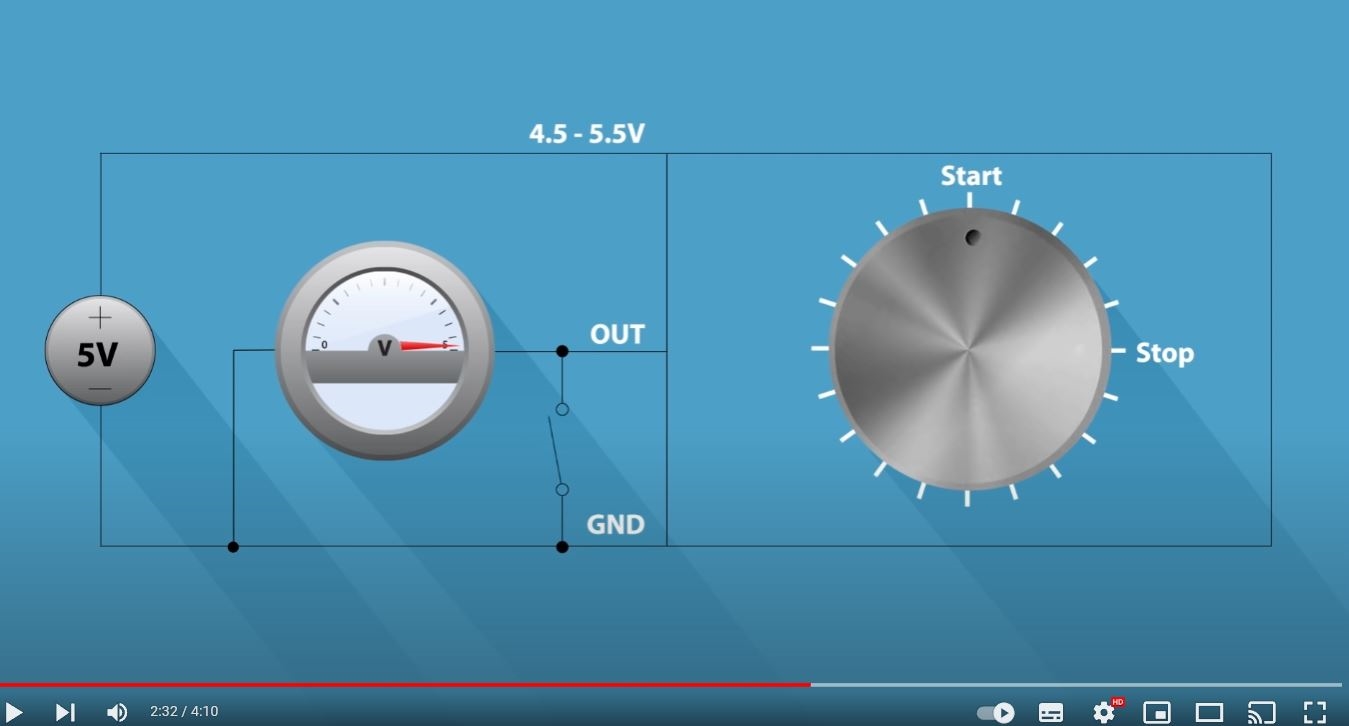

Je me permets de vous demander comment je pourrais faire ce montage et le code arduino (pour ouvrir/fermer 100ms)


En fait c'est pour programmer la résolution 12bits du capteur sur un angle (45° dans mon cas) au lieu des 360°
Ici la vidéo explicative (option B   )
https://youtu.be/Dwc4hFgNP5I?t=126

Vous pensez que c'est jouable?

Merci!

oui c'est possible.
Il faut que tu change l'état de ta pin d'arduino : si tu la met en entrée ça laisse libre et donc tu devrais pouvoir mesurer 5V avec un voltmetre comme sur leur dessin.
Après tu change l'état au niveau bas et tu met la pin en output avec un delay de 100ms puis tu remet en input.

Ps : chapeau pour ton premier sketch

Désolé pour le temps de réponse, j'ai fait un break dans la programmation. Oui, il y a bien sprintf().

J'ai fait une fonction getLocalTime() pour retourner la date au format désirée.


Dans void loop(), j'ai une partie du code pour récupérer la date courante à partir de la fonction getLocalTime()


La variable buffMessage est déclarée comme ceci


Mais quand je compile, j'ai une erreur


Vu l'erreur, j'ai essayé de changer le type de retour de getLocalTime() de char* à char[]  mais j'obtiens une nouvelle erreur encore moins claire.


Des suggestions ?
Je ne comprends pas d'où vient l'erreur.

Attention! En C on ne peut pas assigner les tableaux avec l'opérateur "=" ou retourner un tableau depuis une fonction (pas sans astuce du moins). Et les chaînes de caractères bah c'est en fait des tableaux de char[]. Même si tu réussis à compiler ton code tu vas retourner un pointeur vers une variable locale qui n'existe plus, autrement dit tu vas droit dans le mur.

Vu que Arduino c'est du C++ tu devrais regarder String etc, il doit y avoir moyen de faire ce que tu veux de manière propre et élégante, mais je ne saurais t'aider. Bien sûr on peut aussi faire en C, mais comme je disais, vaut mieux utiliser les fonctionnalités C++ que propose Arduino.

EDIT: Je viens de remarquer aussi que ta propre fonction a le même nom que la fonction de la lib' -> collision! (voir pire si ça compile appel récursif infini -> boum!)

Ah ouais, la joie des langages "bas niveau/typé"

J'ai réussi à faire fonctionner le code en jouant avec les String et les char[]. Merci

getLocalTime()


La déclaration de buffMessage en String


Et l'appel dans loop()


Et en sortie, j'obtiens ce que je veux dans le buffer


Pour ton Edit, je vais voir pour changer le nom de ma fonction.

C'est pas parce que ça fonctionne que c'est correct. Tu utilises un cast, or ça il ne faut jamais le faire à moins de savoir exactement ce qu'on fait. Je dirais que ta solution est HB (et tu risques d'avoir une mauvaise surprise - ou pas selon ce qu'en fait le compilateur), il faudrait plutôt déclarer buffTime en String aussi et utiliser les fonctions C++ pour le "remplir". Mais comme je disais je ne saurais t'aider, je ne maîtrise pas le C++.

Sinon du moins en C une fonction qui ne prend aucun argument se déclare avec "void" entre les parenthèses. Et si je ne me trompe pas un compilateur C++ considère tout le prototype d'une fonction (donc nom + arguments + ce que la fonction retourne) pour les différencier, ça doit être pour ça que ton code compile malgré la collision de nom.

Par ailleurs, à ta place je vérifierais que tu as bien les warnings compilateur activé. Perso (et je ne suis plus un débutant en C je dirais ) je compile toujours avec -Wall -Wextra voir -Werror.

Hello!

Désolé pour le semi HS (mais j'utilise un arduino pour commander tout ça   )


 il y a des personnes qui maitrisent les logiciel de création PCB?

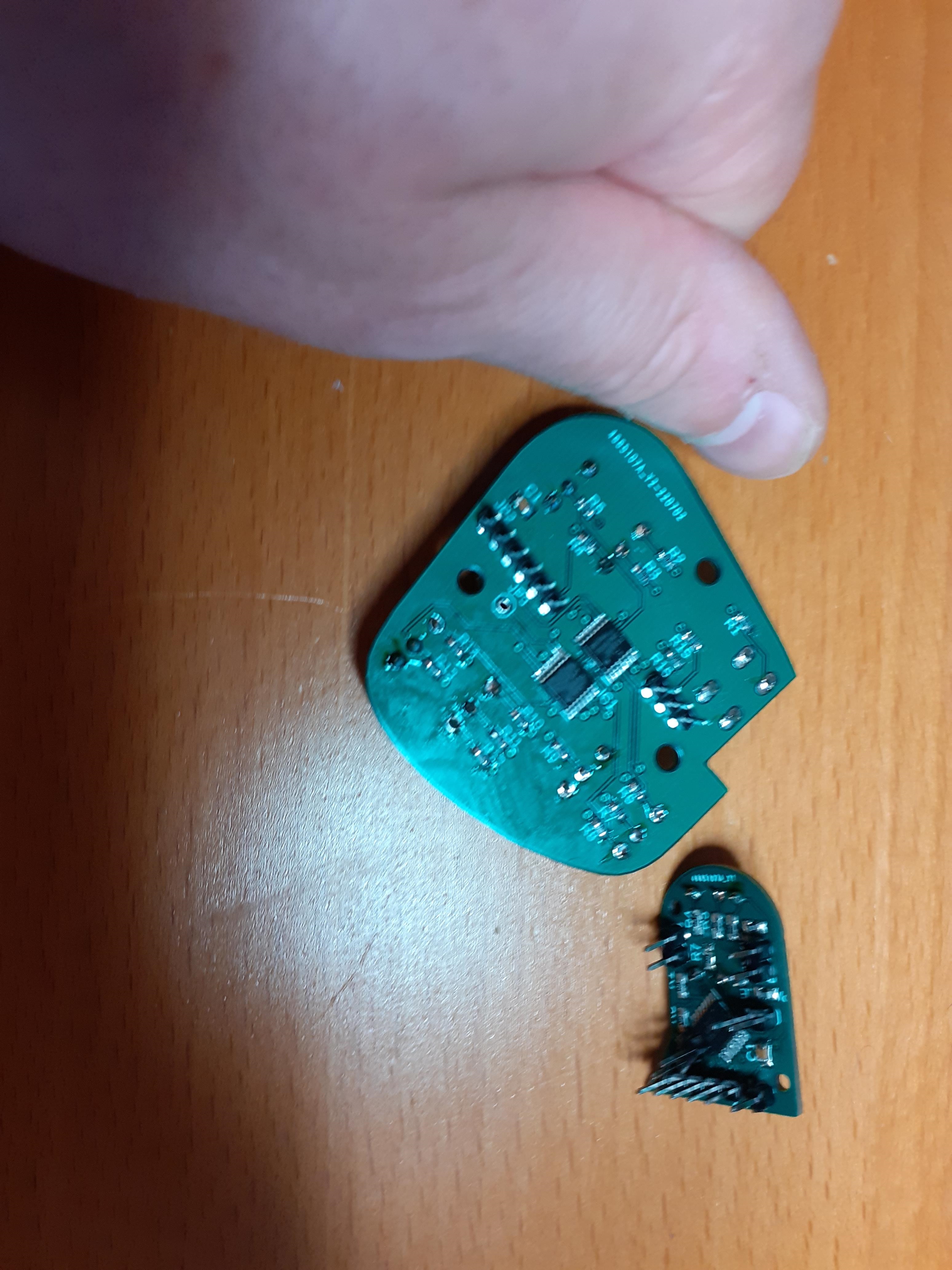

J'ai soudé mes premiers CMS avec beaucoup de difficultés (le shift register   )

Mais ça fonctionne!

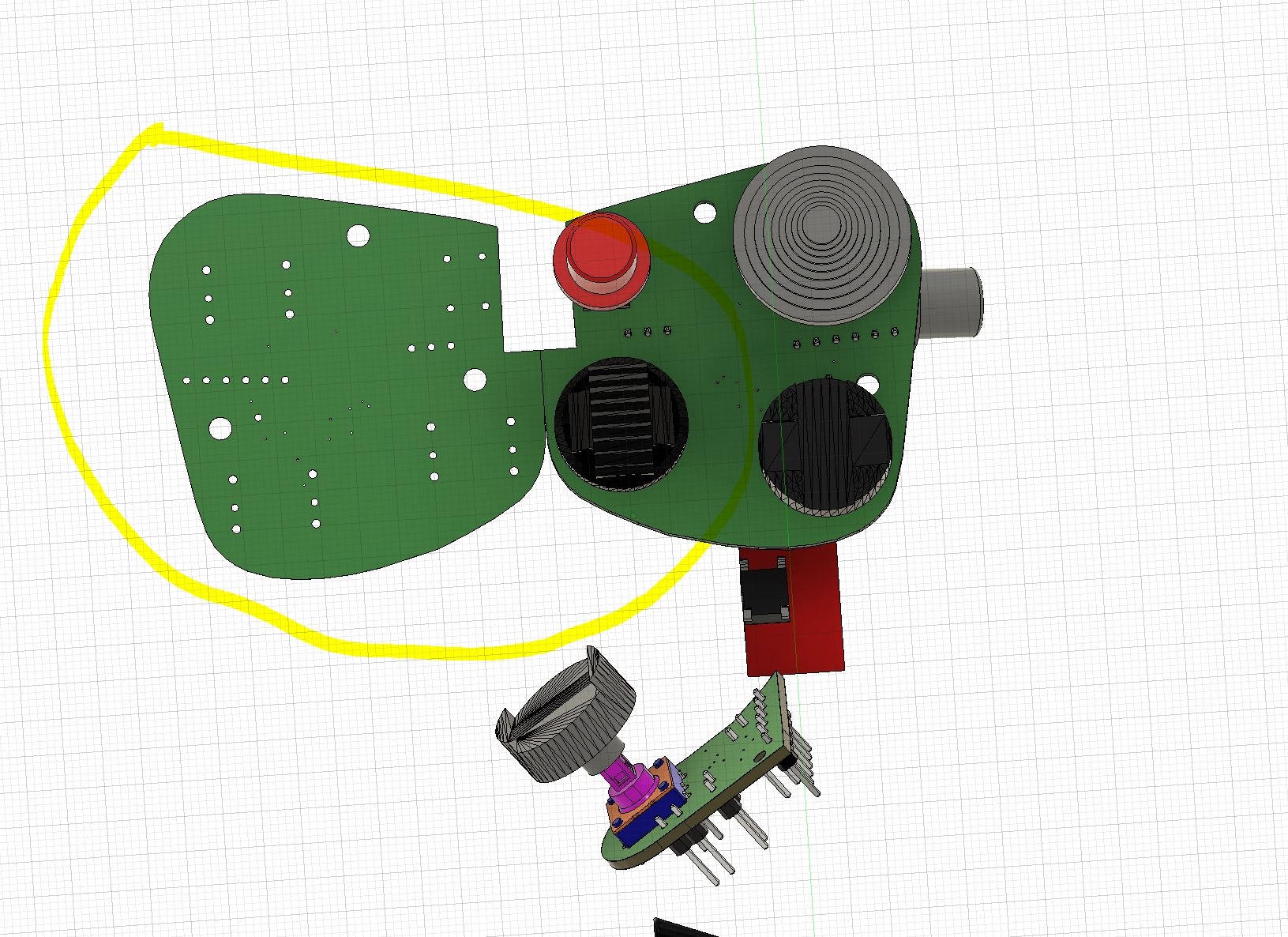

Maintenant je cherche à faire le joystick gauche et donc à faire un miroir de ce PCB     Sur fusion le modèle 3D rien de plus simple mais pour le PCB (piste etc...) je ne sais pas du tout comment faire
Une idée de comment faire ça? C'est fait sous fusion mais je peux récupérer les fichiers du PCB    donc faire sur un autre logiciel



merci à vous pour votre aide!


J'ai jamais fait de pcb sous fusion (vielle école, kicad ...) mais il doit bien y avoir une fonction miroir quelque part ?

Par contre je vois qu'il y a des composants multi-pattes, ceux-là si tu fait miroir sur leur empreinte ça ne vas plus correspondre.
Je pense qu'il vaut mieux que tu refasse le pcb avec tes petits (gros ?) doigts.

Merci pour ton retour

alors la réalisation du PCB n'est pas de moi    j'ai juste commandé le PCB et soudé    Du coup je ne sais pas comment faire la modif (et si c'est possible) sous fusion 360

Sous kicad ca serait possible? Je suis justement en train de regarder les vidéos Eric Peronnin sur kicad

L'impératif est d'importer la forme du PCB et de placer les switch à un emplacement très précis    je peux récupérer les DWG/DXF pour les importer sur kicad?

merci

Je ne sais pas ...

Il y a un sujet dédié PCB, peut-être il y a des gens qui savent? https://forum.hardware.fr/hfr/elect [...] _645_1.htm

Dans Kicad5 je ne trouve pas d'option pour importer du DXF à première vue, soit j'ai pas vu soit ce n'est pas possible. Après il y a Kicad6 aussi déjà.

T'as juste besoin du contour? Parce-que bon pour tout ce qui est composants et pistes ça va juste pas être possible le miroir.

Sinon te démerder pour créer un DXF avec la forme et tu as fichier>importer>graphique

Merci à vous!



Merci pour le link du topic PCB

Effectivement on peut importer un dxf avec contour et trous de perçage dans un calque "user.drawings" et on peut replacer les composants au bon endroit. Ensuite on refait un dxf qu'avec le contour que l'on place dans le calque Edge.cuts

J'attaque l'autre pcb maintenant


Pour l'instant, j'essaye de faire qqc de fiable et qui fonctionne. Pour la beauté du code, on verra après.

Ouais... Excuse moi mais comme je disais, ce bricolage risque de te peter à la g... tôt ou tard (selon ce qu'en a fait le compilateur). Et le "je verai plus tard pour la beauté/propreté du code" faut s'en méfier, car bien trop souvent ce "plus tard" n'arrive jamais au final. Tu fais comme tu veux, mais à ta place je regarderai quand même vite fait sur internet "c++ sprintf" ou un truc du genre pour trouver comment faire ça plus proprement (String partout et aucun cast).

J'ai commencé mais pour l'instant, sans succès.

Question plus électronique.
En cours, j'ai tjs appris qu'i fallait mettre une résistance devant une LED. Depuis que je joue avec des arduino/esp, j'ai testé sans et pas de souci (bon forcément, la LED éclaire plus fort sans résistance en amont). Est-ce qu'il y a une contre-indication à ne pas mettre de résistance ?

Probablement.
J'en ai une qui a fini par péter à force de faire des tests avec elle. Elle n'a pas résisté très longtemps et n'a opposé
aucune résistance.


Une led commence à s'allumer quand la tension à ses bornes atteint une certaine valeur, généralement de l'ordre de 2V.
Si la tension monte plus haut, le courant et donc la luminosité vont augmenter très vite, et une fois atteint un courant dépassant celui que peut supporter la led, ou si elle surchauffe trop longtemps, elle sera détruite.
Comme une led se régule en courant, il faut d'abord la tester avec une alim de labo pour déterminer sa tension à la luminosité désirée, ainsi que le courant tout en contrôlant que ce dernier reste dans les clous des spécifications.
Une fois cette tension et ce courant déterminés, que l'on nomme Vf et I, le plus simple pour retrouver cette luminosité est d'ajouter en série une résistance R = (Vcc - Vf)/I.

Par exemple, si l'alimentation est en 5V et la led doit tourner avec 2,2 V et 10 mA, la résistance en série devra être de 280 Ω.
