Reprise du message précédent :
J'en doute mais j'ai aucune idée du prix normal pour des LED de bonne qualité.

En bonne qualité https://www.youtube.com/watch?v=cYMRZTAgcPI

et du coup, il peut faire ça
avec un joli décor d'abri de jardin en bois tout autour du cadre

bon ben drapeau aussi
comme bcp j'aimerais toucher un peu cet arduino même si je suis une quiche en prog
donc bon plutot me concentrer deja sur la fab d'un truc existant

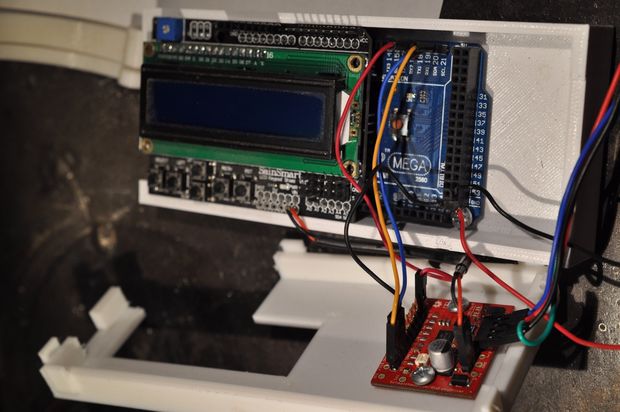

j'ai vu un truc tout simple qui permet de faire tourner un objet et de déclencher un appareil photo (en infrarouge)
ce sont des prises de vue pour apres faire un traitement photogrametrique et faire du scan 3D
http://www.instructables.com/id/Bu [...] /?ALLSTEPS
voila le truc

bon le gars utilise un arduino mega mais comme il dit c'est pour pas se faire chier (je vous recommande son article il est bien marrant   )

donc ptete une autre manière (plus simple et moins cher) de faire

bref je pense me lancer la dedans (j'ai deja un nema17) mais si vous avez des avis des conseils c'est cool

ah et aussi pour simplifier le principe j'ai eu l'idée de plutot connecter une petite télécommande compatible infrarouge qu'un led avec le protocole a se tapper
un cablage direct sur les bornes du bouton de celle ci.
http://www.aliexpress.com/item/IR- [...] 19008b53ef
vu le prix hein je vais ma me faire chier

vala en tout cas merci

Mais ça semble bien sympa ce truc !

Ca vaut le coup de s'inscrire sur instructable ? Le site ressort de temps à autre mais j'aime pas m'inscrire partout pour des trucs qui servent jamais

Chaque fois que j'ai suivi un lien qui pointait vers là bas j'avais accès à tout en anonyme, donc je pense pas que le compte serve à grand chose.
Pour télécharger certains trucs (PDF des articles, autres ?) il faut un compte mais à part ça c'est tout à ma connaissance...

vous ne connaissez pas bug me not ?

http://bugmenot.com/view/instructables.com

Ah non je ne connaissais pas. C'est pas mal comme principe !
Quand un truc veut un compte et que je ne veux pas le faire durer je prend plutôt un service de mail jetable et j'ai aussi une boite spéciale trucs envahissants.

ça marche pas pour tous, donc je fais comme toi, mais c'est insupportable de devoir s'inscrire des fois juste pour consulter un forum ou autre...

Salut tout le monde.

Un petit retour d'impressions sur mes premiers contacts avec un Arduino. J'ai commandé un kit Funduino sur Amazon pour découvrir la chose.
Je suis développeur, mais je suis un gros noob en électronique, mes cours de lycée datent de plus de 20 ans. Du coup si la partie programmation ne m'a posé aucun problème, les branchements m'ont laissé un peu plus dubitatif.

Par exemple, la première expérience que j'ai faite consistait à brancher directement une LED sur les pins 13 et GND de l'Uno et la faire clignoter. En revanche, la deuxième expérience faisait intervenir une planche à pain, deux leds et deux résistances. Du coup je me suis demandé pourquoi je devais brancher mes LEDs en série avec des résistances cette fois.

Après un peu de réflexion et de googlage, j'en ai déduit que s'il était possible de brancher une LED directement sur le pin 13 en lui délivrant du 5V, ça n'était pas recommandé, et que la manière plus "propre" était de diminuer la tension aux bornes des LEDs en plaçant des résistances en série. J'ai bon ?

J'ai aussi fait l'erreur de croire que toutes les sorties numériques pouvaient sortir de l'analogique. D'ailleurs à ce jour je ne comprend pourquoi seules certaines sorties en sont capables, et pourquoi celles qui le peuvent ne sont pas toutes adjacentes. Je suppose qu'il s'agit plus d'une contrainte technique qu'un choix délibéré de conception ? Parce que sinon, je ne comprend pas la logique.

Le contenu de ce message a été effacé par son auteur

Oups ! Je voulais dire "sortir de l'analogique", je me suis mélangé les pinceaux, désolé. Je corrige mon post.


bon de mon coté j'ai fait une commande aliexpress d'un kit mega+stepper vu les prix. bon c'est du chinois on verra bien mais ca me permettra de commencer a toucher le tuc
je vous ferai sans doute du retour. des que j'aurais commencé par contre

Le contenu de ce message a été effacé par son auteur


Gné ?

*Tape PWM dans Google*

Ha okkkkaaaaaaaaay !!

Donc ça veut dire que quand je fais un analogWrite(LED, 127); en fait ma LED clignote super-vite et est éteinte la moitié du temps. OK.

Le contenu de ce message a été effacé par son auteur

Sorties numériques vs analogiques:
En effet c'est du faux analogique en pwm comme indiqué au dessus. Seules certaines pins en sont capables, car le processeur AVR en dessous est conçu comme ça. Personne n'a jamais besoin de faire du pwm sur toutes les pins, du coup on fait des économies en limitant le circuit qui le génère à certaines pins.
Certains processeurs ont d'ailleurs des "vraies" sorties analogiques, ça s'appelle des DAC (digital to analog concerter)
Entrées numériques vs analogiques
Pour les mêmes raisons, toutes les pins ne sont pas équipées d'un circuit ADC (analog to digital converter)

Édit: AVR pas ARM

Pigé, merci.


L'intensité, mais sinon oui c'est ça

Bonjour,

j'ai un arduino mega et je cherche à connecter un affichage. Mon ecran 20x2 en I2C étant HS, je regardais pour en racheter un.

Je pensais prendre un 20x4 mais je vois que les ecrans TFT sont guère plus cher. Avez vous un modèle à conseiller ? quel protocole de communication ? un truc compatible avec la librairire de base ?

Merci

Bah, normalement c'est ton besoin qui détermine le matériel que tu vas acheter, pas l'inverse

Ensuite, définis "librairie de base"

Mon besoin c'est d'afficher une 10aine de parametres sur un écran donc je me dis que le 20x4 c'est juste. Librairie de base c'est un truc qui marche avec ts les arduino et pas bidouiller les fichiers pour que ca marche.

Je viens de prendre un shield ethernet pas w15100 et j'ai galere pour le faire marcher du coup je l'ai renvoye.

Merci

Tu peux linker un ecran TFT qui t'interesserai pour l'exemple?

Tu mets deux LCD 20x4 en I2C. La lib liquidcrystal_i2c est assez légère en plus.
Un TFT va te bouffer une bonne partie des E/S et la lib est lourde.

Pour l'ethernet l'enc28j60 a toujours été une vraie misère.

Effectivement l'experience du enc28j60  m'a refroidi.

Un TFT : http://www.instructables.com/id/Ho [...] Arduino-U/

et ça fait 2 ecrans LCD 20x2 I2C qui me lachent donc j'hésite un peu à reprendre le même j'avoue.

EDIT : vous auriez un bon tuto pour faire un server web avec l'arduino, affichage des valeurs, action sur les boutons ?

Merci

C'est pas un peu léger en terme de puissance de calcul un arduino pour un serveur web ?
J'utiliserai plutôt un Rpi pour ça.

Le contenu de ce message a été effacé par son auteur

Un NodeMCU serait pas plus adapté pour ça ?
(enfin ça dépend s'il faut juste renvoyer une valeur en HTTP ou s'il faut héberger tout un site)

Le contenu de ce message a été effacé par son auteur

C'est ce que je voulais dire :
 - récupérer une donnée simple par appel HTTP : NodeMCU
 - site complet : RPi

Ah tiens j'avais pas lu complètement l'edit du post initial. C'est pour juste afficher des valeurs et faire des actions sur des boutons. Un truc de ce genre ça peut sûrement passer, avec une page légère (pas un HTML d'1Mo chargeant une blinde de CSS/JS/images)

Oui une 10aine de variables dynamique et 3 boutons.

Pour les courbes je pourrai envoyer les infos sur un serveur web complet heberge en ligne ?

Si j'en crois cette page, c'est possible : http://nodemcu.com/index_en.html#f [...] 501100000f

Disclaimer : j'ai jamais utilisé de NodeMCU, je passe peut-être à côté de certains "détails".

Sinon, j'ai une question à propos des sondes DHT22 (sonde thermo/hygro).

En faisant mes premiers tests avec cette sonde, j'ai remarqué qu'elle renvoyait une valeur toujours légèrement supérieure à la réalité. Au début je pensais que j'étais tombé sur un mauvais exemplaire, mais par la suite j'en ai commandé 4 autres et j'ai le même soucis.

Après un peu de recherche, j'en ai conclu que la sonde par son fonctionnement produit un peu de chaleur, et que cela fausse la mesure si l'air ne circule pas bien autour. N'ayant pas envie de mettre un ventilateur devant la sonde, je pensais mettre en place 2 choses :
 - utiliser une sortie numérique pour allumer la sonde une seconde avant la lecture de la mesure pour éviter qu'elle ne chauffe en permanence, et éteindre après (cela permettra également d'augmenter l'autonomie pour mes projets sur batterie)
 - alimenter la sonde en 3.3V au lieu de 5V pour limiter la chauffe (pont diviseur ou juste résistance en série ?)

Cependant, je n'arrive pas à mettre en place la première solution. J'ai modifié le code de l'exemple et raccordé le VCC de la sonde à une sortie numérique au lieu du 5V, mais lorsque je je fais ça je n'arrive plus à obtenir de valeur lorsque je lance une lecture. Le multimètre montre que la patte est alimentée comme prévue, et si je raccorde directement sur le 5V ça fonctionne.

J'ai essayé de mettre un condensateur entre le GND et le VCC de la sonde, au cas où il y aurait un pic de consommation lors de la lecture que l'arduino aurait du mal à supporter (vu sur un forum), mais ça ne résout pas le problème. J'ai bien mis une résistance pull-up de 4,7k ohms (certains sites disent de mettre ça, d'autres 10k) entre le VCC et le DATA de la sonde.

Un exemple de discussion sur le sujet : https://forums.adafruit.com/viewtop [...] 19&t=38461

Quelqu'un a une idée de ce qui cloche ?

C'est pas un pic de conso car la datasheet indique qu'elle consomme 1.5mA lors de la mesure.

Par contre ces sondes numériques sont lentes, entre le moment où on l'alimente et le moment où on peut interroger une donnée il peut se passer une à deux secondes; est-ce que ton programme attend suffisamment?

Sur les forums que j'ai vu, certains y arrivent avec une seconde. Quand j'ai vu que ça ne marchait pas, j'ai essayé de mettre 5 secondes mais ça ne marche pas non plus.

edit : Remarque, j'ai pas essayé de commenter la ligne où j'éteins le pin, pour que ce soit tout le temps alimenté. Je vais tester ça juste pour être sûr.
edit 2 : je viens de tester, même avec le pin toujours alimenté, ça marche pas. Peut-être à cause du pull-up/down sur le pin ?

Tu es sûr d'avoir mis le pin (et le bon...) en sortie? Pas d'oscilloscope de dispo pour regarder la tension sur le pin je suppose?

edit:

Je posais ma question en pensant ce genre de choses, on peut avoir du 5V sur le pin alors que ce dernier est en ENTRÉE. C'est justement le pullup qui entre en jeu mais qui ne permet evidemment pas de tirer du courant sur le pin...
Pour Arduino je ne sais pas, pour le AVR "brut" il faut mettre le bon bit de DDRx à 1 pour avoir une sortie. Si DDRx est à 0 et PORTx à 1 c'est le pullup qui est activé.

Non je n'ai pas d'oscillo pour tester, seulement un multimètre

Voilà le code qui tourne :

Edit : niveau branchement, j'ai :
 - arduino Uno
 - data de la sonde sur pin 3
 - VCC de la sonde sur pin 4
 - GND sur le GND de l'arduino

Tu peux enlever la sonde et la remplacer par une résistance (1k - 3.3k) et mesurer la tension avec le multimètre, tu dois avoir 5V.

Entre le pin 4 et le GND ?

Oui.
