Bonjour les gens

Ce topic à pour but de recenser les liens et le matos nécessaire pour changer les pad thermiques de nos chères RTX3080/90 en fonction du modèle.

Heureux possesseurs d'une RTX3080 de nos amis gigabyte ( Gaming OC ) je me suis vite rendue compte que ca chauffait... BEAUCOUP TROP !
Je suis essentiellement sous linux donc difficile de voir les températures ram, un braf passage sous windows à montré que ca allait à plus de 100°C, et ce sans OC custom juste la carte stock et en jeu ( pas sous bench ).
Après un petit tour sous notre pote google, problème connus : les pad thermiques ram sont à remplacer, voir en ajouter au bottom de la carte pour faire contact avec la backplate.

Pourquoi ca chauffe autant ?
Parce que les pads d'origine sont d'une qualité exécrables ! Après recherche ( en fouillant les catalogues de fournisseurs elec ) les seul pad trouvés ressemblant à ceux mis d'origine sur les oc gaming ont comme capacité de transfert de chaleur de... 1.5W/mK, ce qui est vraiment le pire du pire...
A titre de comparaison les pad bleu souvent fournies avec du matos chinois sont des 3W/mK.  Dans les distributeurs informatiques ont retrouve également des produits de chez thermalright ou GP qui avancent du 12.8W/mK.
De même le fait d'apposer sur le dessous du pcb des pads en sus permet d'augmenter la dissipation totale des ram.

Du coup un petit screen de reddit pour montrer la différence sur une Gaming OC de chez gigabyte :



Donc un gain de 14°C !

En plus des gains significatifs sur la ventilation qui permettent de réduire le bruit en charge

D'autre retours :

Igor's Lab qui ajoute simplement des pad en bottom pour un gain de 8°C https://www.igorslab.de/en/simple-p [...] 8-degrees/
Ajout des pad en bottom sur uneEVGA RTX 3080 FTW3 Ultra Hybrid https://www.reddit.com/r/nvidia/com [...] e_of_evga/

LA solution ? Changez vos pads d'origines par des plus efficients et ajoutez-en entre le bottom du pcb et la backplate.


Pour le remplacement des pads d'origines ont vas partir sur le plus efficace possible, pour le bottom du 5/6W/mk suffit largement apparemment.
EDIT : Même en remplacement sur le top du 6W/mk peut apparemment faire l'affaire, je ferais un retour dès que ma commande arrive.

15W/mk
- GELID SOLUTIONS GP-Ultimate

12.8W/mk
- GELID SOLUTIONS GP-Extreme
- Thermalright Odyssey thermal pad

8W/mk
-Thermal Grizzly Minus

6W/mk
-ARCTIC Thermal Pad

5W/mK
- Phobya Pad thermique Ultra

3W/mK
- Alphacool Eisschicht Ultra Soft

Infos : Liste non exhaustive, j'ai prit les gammes qui couvrent (presque) toutes les épaisseurs et qui sont dispo facilement ( mamazon, ldl..., aquatutu).

Sur conseils de valdus, une boutique qui propose des pad avec un excellent rapport/qualité prix avec toutes les épaisseurs possibles !

=> https://www.coolsierra.fr/

!!! Les GELID sont vraiment recommandés : ils sont assez souple et moins galère à mettre en places =)


Les différentes épaisseurs de pad en fonction du modèle :

Gigabyte RTX3080  OC GAMING
Pour le TOP : 2MM
Pour le BOTTOM ( Entre le PCB et la BACKPLATE) : 3MM

NVIDIA RTX3080 FE
Pour le TOP : 2MM
Pour le BOTTOM ( Entre le PCB et la BACKPLATE) : 3MM

3080 SUPRIM X
Pour le TOP : 2MM
Pour le BOTTOM ( Entre le PCB et la BACKPLATE) : 3MM

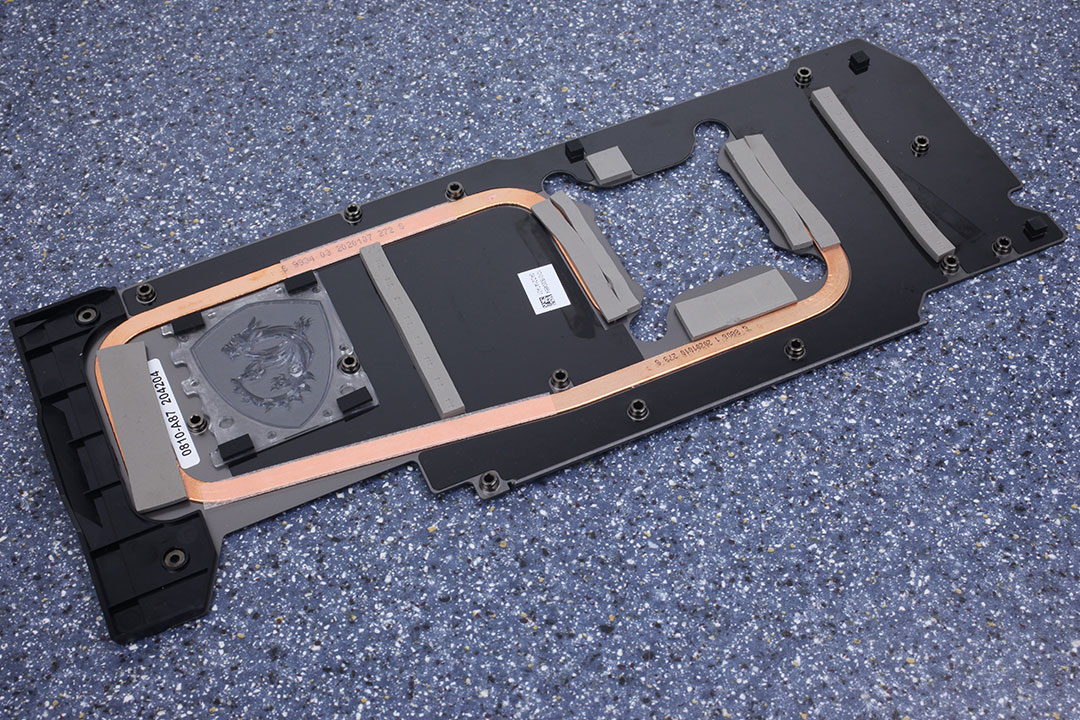

3090 SUPRIM X
Pour le TOP : 2MM
Pour le BOTTOM ( Entre le PCB et la BACKPLATE) : 3MM+2MM





Si vous avez des retours d'expériences je les ajouterais avec plaisir, et mieux des informations fiable quand à l'épaisseurs des pads nécessaires pour d'autre modèles =)

Reservés okazou

C'est le cas dans la plus part des rad aircooling, mais même chez certains WB de marque connus.

Généralement, c'est la première chose à faire (ce que j'ai fait sur ma RTX 3070 FE) :
- repast (J'évite la Grizzly, elle à tendance à sécher dans le temps. J'utilise personnellement de la Gelid extrem)
- changer les pad thermiques (qu'importe l'épaisseur, du 5 ou 6 W/mk)
- Rajouter des Pad thermiques au niveau du PCB/Backplate.

Good job donc

pour suivre



Cette page reddit  parle des différentes épaisseurs de thermal pads dans la 3080 FE
https://www.reddit.com/r/nvidia/com [...] _rtx_3080/

Pour l'instant je me suis borné a commander le thermal pad de 3mm ( j'ai pris de la GELID GP-Extreme - thermal pad 80x40x3mm | 12 W/mk ) pour faire uniquement l'ajout que conseille igor
ici  https://youtu.be/Hhe5ByDrsYQ?t=185 et ici https://www.igorslab.de/en/simple-p [...] 8-degrees/
https://www.igorslab.de/en/nvidia-c [...] he-gddr6x/

Merci pour vos réponses c'est ajoutés dans la first page =)

Je présume qu’on perd la garantie ?

Du coup un petit lien pour les acheter au meilleur prix ?

Il y a pas mal de carte qui n'ont pas de sticker de garantie.

Si tu fait ça proprement et que tu garde les pads d'origine tu peux espérer la conserver mais bon c'est juste en théorie... en pratique si il voit la moindre trace de démontage je pense que tu peux t'assoir dessus effectivement.

ça dépend des constructeurs : par exemple, à ma compréhension, chez evga ils autorisent le démontage, du moment que tu remets tout en ordre en cas de prise en charge SAV.
Par ailleurs, la rupture d'un scellé ne semble pas être une preuve montrant que la panne est du à la manipulation de l'utilisateur (même s'il est un indice pour le constructeur: si le scellé est là, j'imagine qu'il n'y a pas d'investigation à faire de sa part).

Ce vendeur a quasiment toutes les tailles de pad thermique.

Thermalright Odyssey thermal
Gelid GP-EXTREME

3080 FE

Utilisation d'un sachet 85*45 1,5mm du Thermalright Extreme Odyssey



Au centre du gelid-extreme 80*40 2mm, sur les cotés du 1,5mm



Fait la partie backplate selon ce guide



J'ai redémonter le backplate Uniquement les 2mm sont "collé", pas l'impression de contact sur pcb / backplat avec les 1,5mm ( à changer avec du 2mm ) voir tout refaire 3mm mais flemme

Hello,

Je viens juste de tomber sur ce topic : c'est top de rassembler les diverses infos dispo en ligne sur les mod des pad thermique

Pour ma part j'ai effectué le mod préconisé par Igor, c'est à dire ajouter des pads de 3mm entre le bottom et la backplate de ma 3080 FE ici :



Après quelques recherches, Igor semble avoir utilisé des 3mm Ultra Soft d'alphacool (3W/mk) : https://www.alphacool.com/shop/ther [...] m?c=20701. Je les ai commandés sur ce site, introuvable ailleurs.

Résultat : J'ai remarqué que la VRAM throttle moins en session mining car, a température ambiante constante, j'ai moins de baisse de MH/s.

D'ailleurs quelle pâte thermique est conseillé pour le GPU d'une 3080 FE ?

J'ai trouvé celle-ci sur Amazon "GELID SOLUTIONS GC-Extreme" : https://www.amazon.fr/Solutions-ext [...] rs&sr=1-3.

Ca vaut quoi ?

Et sur rtx3060TI ?   fécho


6.99€

Plus sérieusement bonne pate thermique avec une bonne tenue dans le temps.



Why not, je sais pas si c'est très utile j'ai pas regardé, mais je peut ajouter sur le first topic avec plaisir.

Ouaip si possible parce que ça chauffe a fond aussi...

Tiens ! Intéressant, je vote pas encore, pour l'instant c'est pas prévu pour moi mais je vais creuser le sujet

PS : Et ajouté un lien sur le sujet sur le topal Ampere

3w/mk c'est pas ce qui se fait de mieux mais impossible de trouver des 3mm d'epaisseur disponibles au dessus de cette valeur de conductivité thermique avant le 10 mars

et au niveau de tes températures tu as mesuré avant/apres ?

tu mets ton ventilo cpu a quelle puissance en % ?

La meilleurs marque de pad grosse épaisseur.
https://www.ebay.fr/itm/EC360-BLUE- [...] SwYMldS90V
https://www.ebay.fr/itm/EC360-BRONZ [...] Swe~Ze0SjX
https://www.ebay.fr/itm/EC360-SILVE [...] SwaKZe0TTy

https://www.coolsierra.fr/

Si vous commandez dite que vous venez de la part du patron de Hybrid cooling modding

merci pour le tuyau

C'est commandé, merci valdus =)

Drzp. Je lirais dans le détail car j'ai fail en repassant ma 90fe.

J'ai mon GPU qui chauffe beaucoup plus qu'avant même si j'ai gagné sur la vram.. J'ai mis des 2mm minus pas 8 core GPU et je pense que le contact ne se fait plus bien au niveau du gpu

Sur une FE il faut du 1.5mm pour la ram, donc si tu as mis du 2mm ca pose soucis

Drapal, j'ai le Tjunction de ma TUF 3090 WB EK a 100-102 degres en session mining, a la recherche de plus de fraicheur

all
je poste ici concernant ma Vision OC:

Personnellement je ne recommande pas les GP-ULTIMATE, ils sont trop dure et il faut une très grosse pression pour qu'ils délivrent les 15w/mk, alors que les GP-EXTREME sont assez mou, n'ont pas besoin d'une pression énorme et sont suffisamment efficace
Petite formule pour les curieux :

Intéressant feedback, quasi 30 degrés de gagnés juste avec un repad, c’est impressionnant

En attendant de trouver des pads dignes de ce nom, petit honteux bricolage chez moi



Réutilisation d’un vieux ventirad qui trainait dans un tiroir. Pour un gain de 8 degrés

Juste posé dessus ?

Oui, donc aucune pression, loin d’une efficacité maximale. Néanmoins le rad est chaud.

C’est vraiment du temporaire

Perso j'ai un peu peur coté garantie.
Même si j'ai fortement envie de le faire.

Je suis allé voir au cul de mes RTX : gigabyte aucuns sticker sur les deux 3080, MSI y en as un sur une des vis de la 3070

c'est devenu interdit les stickers : c'est un filtre anti-neuneu, ils ont pas le droit de vous refuser la garantie...après en dehors de EVGA je m'y risquerai pas, MSI/Asus le SAV est aléatoire

Après les stickers msi se trouvent par planche de 100 pour 3e sur nos sites chinois

J'ai plus mes sources sous les yeux mais plusieurs tuto et personnes sur Reddit disaient que c'était censé passer crème avec 2mm Ou alors les minus pad 8 sont trop rigide

Hello,

Voici le feedback pour ma RTX 3080 FE ci-dessous.
Elle est dans un petit boitier matx donc ca chauffe, pour le gpu j'ai une courbe UV pour un max de 0.931v à 1950mhz et pour la mémoire +1100mhz.

Avant :

- 104 à 108 degrés lors de longue session de cyberpunk ou autre jeux, surtout avec les températures douces des derniers jours. (C'était pas du tout aussi haut lors de la période de froid d'il y a deux semaines)
J'ai même atteint 110C (throttle) une fois, quand on sait que le max safe c'est 95C

- Il m'arrive de jouer parfois 6h+ d'affiler et de laisser le jeu ouvert même quand je fais une pause.

Après :

Remplacement de tous les pads d'origine totalement dégueulasse pour une carte à ce tarif.
J'ai pas mal hésité car sur reddit certains disaient mettre du 2mm coté GPU et 3mm coté backplate. D'autres de ne surtout pas mettre aussi épais et de prendre du 1.5mm partout.
Finalement j'ai pris :

- Thermal Grizzly Minus Pad 8 2mm => coté GPU
- Thermalright Odyssey 1.5mm => coté backplate

A noter : j'ai testé aussi l'inverse et c'était pire que d'origine.

Résultat : Ça ne dépasse plus 95 degrés dans les mêmes conditions donc un gain de plus de 10 degrés.

Je regrette un peu mon choix de pad, j'aurais du écouter les premiers avis reddit et mettre du GELID GP-EXTREME 2mm coté gpu et 3mm coté backplate mais j'avais la flemme de commander sur aliexpress.
Peut-etre que je le ferai plus tard, je pense que je peux encore gagner quelques degrés.

Mes sources : https://www.reddit.com/r/gpumining/ [...] s_numbers/ principalement  et la vidéo d'IgorsLAB

drap


lien ?

all

Pareil j' essaie d' optimiser le refroidissement de la GDDR6X sur ma 3090, pour l' instant seulement coté backplate, sans démonter le rad.

J ai pas encore tout reçu donc c est du pas à pas ^^

1ere étape : 1 x 120mm silent wings 3 positionné au dessus de la zone gpu / gddr6x



Résultat entre 4° et 6° de gagné en charge sur la gddr6x

2eme étape : pose de rads alu type SSD légerement recoupés



J ai pris ce modèle parcequ il mesure seulement 6mm de haut hors pads, du coup ca passe sous le ventilo

Résultat entre 2° et 4° de gagnés en charge sur la gddr6x. Pas fou sur ce mod mais pour l instant c est encore les pads fournis avec les rads, qui sont surement de qualité moyenne ( pour ne pas dire pourrave )

Au total je suis à 80° t°junction memory en charge sous unigine heaven

La j' attends encore des pads de bonne qualité en 12wmk, les résultats seront surement meilleurs.

J attends encore aussi d autres rads de meme modele pour en mettre sur le reste de la backplate au dessus des heat pipe, mais seulement en passif, sans ventilo.

D' ici demain je devrais avoir tout reçu



Et en dernier lieu je changerai les pads sous la backplate quand j aurai reçu ceux en 3mm ( sous la backplate la taille est de 2mm et 3mm pour les pads de la zone gddr6x ). Si possible je préfère éviter de démonter le rad pour changer l ensemble des pads thermiques, mais on verra si j arrive à me retenir de le faire



Bonjour,

Merci pour ton retour, combien a tu utilisés d'exemplaires de pad thermique ?

edit : d'après les retours 1 exemplaire de chaque serait suffisant, donc 1x3mm et 1x2mm
