Reprise du message précédent :

Merci pour l'info, j'ai un gros vdrop sur vSOC sans reglé le LLC oui ! C'était à la mano vu que ça fait deux jour que je cherche à faire tourner le profil XMP de ce p**** de kit mémoire.
Ma question c'était vraiment : à votre avis, est ce normal d'avoir un tel écart vdimm par rapport aux spécification (1.54 au lieu de 1.4) ?

Oui c'est possible si tes résistance sont pas configuré de manière optimal en auto, ce qui semble être le cas selon moi, apres je peux pas te le confirme a 100% faudrait faire des test.
Mais déjà ta de la bdie donc c'est chelou ouais, tu dois forcé sur vdimm pour compenser autre chose. procODT et Drvstr a optimiser pour reduire vdimm.

J'avais pas vu ça, en effet.

Merci de tes conseils, et probablement une bonne analyse : Car je pense bien avoir un souci de ce coté, avec ProcODT >40ohm le PC ne démarre pas (même lors de mes essais en dessous des 4000)

Ce qui expliquerais mon problème à 1.4v : le bios cherche à mettre le ProcODT >40ohm et du coup, pas de boot...

Avec Drvstr à 24 j'ai pu abaissé la tension à 1.5v finalement (les montés plus ne change rien pour l'instant)

Tu peut essayer VDDG CCD 0,900V et VDDG IOD 1,05V

Et les Drive Strenght à 24-20-24-24

Et TCKE à 1


Tu peux effectivement boot mais peut être pas stable malgré tous. Ce que je te conseil de faire, dans l'ordre.

Async FCLK:UCLK:MCLK afin de bien te concentrer sur les barrettes de RAM.

1. Cherche procODT le plus bas stable. Faire quelque heure de stress test pour confirmer, Kharu ou TM5 peut importe.

2. Cherche la tension la plus basse stable avec quelque heure de stress test pour confirmer.

3. Essayé de voir si monté Clkdrvstr sur 30 boot a la même tension. Si tu boot, test directement 40 ohm. Stresst test, puis ensuite tu cherche la tension minimum stable. Attention car Clkdrvstr peut éventuellement demande un CsoDrvstr plus haut, en général je l'utilise pour configurer un kit qui ne passe pas en 1T GearDownmode off, mais sa aide aussi a reduire les besoin vdimm et a la formation de la mémoire.

4. Si tous ce passe bien, et j'en doute parce que c'est toujours plus compliqué que ca, la théorie tu te rendra compte que sa reste que de la théorie, mais admettons t'arrive a 4, alors a ce moment la tu va revoir ton RTT Park, l'ideal c'est RZQ7 mais bon si t'arrive meme a RZQ3 c'est déjà mieux, et RZQ5 encore mieux, tu commences avec 3 c'est plus plausible d'y arriver. Et si apres stress test t'es stable tu reduit encore vdimm autant que possible.

A ce stade, tu resync FCLK:MCLK:UCLK et tu optimise la tension cLDO VDDP.
Pour vSOC et vDDG je te conseil de le faire a la toute fin une fois tes timings optimiser, car une tension vSOC/vDDG stable mais trop basse peut abaissé les performances/bande passante/latence, et trop haut tu rognera sur le power package et donc sur la marge de ton PBO.
A 4000Mhz sync commence pour être tranquille sur;
vSOC = 1.215v
vDDG CCD = 1.115v
vDDG IOD = 1.150

cLDO vDDP part sur 0.900v et reduit par paliers de 0.015v au minimum 0.845, mais 0.900v c'est propre si tu veux gagner du temps. Le but c'est de pas l'avoir a 1v+ inutilement.


Bon, je viens de les commander, je verrai bien


Tu me fera un screen thaiphoon sur un des deux stick stp

Pas de soucis

Encore merci pour ces conseils inestimables.
J'ai tenté d'appliquer ta méthode : ça à plutôt bien fonctionné jusqu'ici.

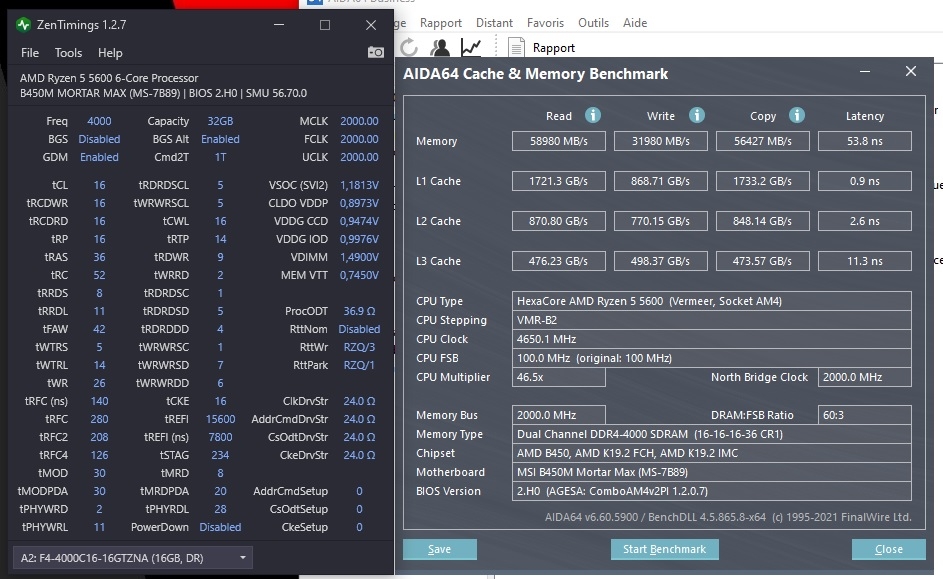

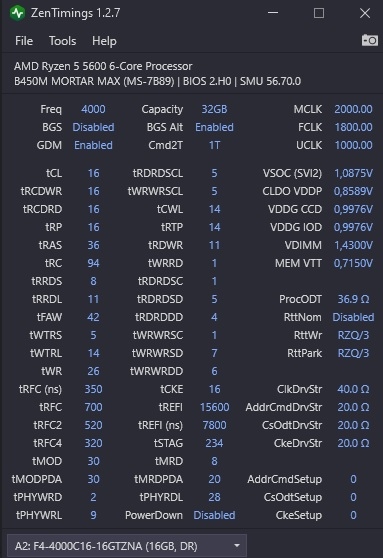

Voici ce que je peux obtenir à 4000 (desync sans oc cpu - vsoc vddg auto)
   Partant de 1.54v pour boot, c'est wouha.

J'ai aussi passé beaucoup de temps à 3933 qui tiens @1.35v profil xmp, me satisfaisant de 1.4v pour un trfc@295(150ns)

Je pense toujours à une limite du contrôleur mémoire - ça boot bien à 4000@1.39v xmp... avec un cldovddp@1.25v
Je perd l'espoir de monter plus haut pour le moment (4133 ne boot même pas @1.6v...)

Suite à d'autres recherches sur les kit gskill bdie DR sur am4, je peux déjà m'estimer heureux de ces "premières" tentatives de toute façon.


cLDO VDDP 1.25 ne sert stricement à rien a part cramé ta puce I/O.
cLDO VDDP est la tension qui gère UCLK, 0.900 suffit encore pour 2000 UCLK, ton soucis ce trouve d'ailleurs.

FCLK c'est vSOC & vDDG
MCLK c'est ton vDIMM.

Ce que je ferais, si ton 3933Mhz sync est stable, vérifie bien avec TM5 profil 1usmus, Anta ou Kharu, c'est la prendre comme base.

La desuite sur 3933Mhz ce que tu dois faire :

1. Gardé ton vSOC/vDDG et cLDO actuel, tu trouvera la tension idéal à la toute fin
2. Voir si tu peux être stable avec procODT plus bas, 36.9Ohm c'est déjà très bien, mais si t'arrive à tombé encore c'est encore mieux. Test de stabilité.
3. Voir si RTTPark est stable sur RZQ3/RZQ5/RZQ7, probablement RZQ3 mais sa coute rien de try RZQ7
3. Passé le GearDownMode sur OFF 1T, test de stabilité. Si pas stable, augmenté vDIMM, si rien n'y fait, passé en GDM OFF 2T.

A ce stade là tu attaque les timings, et je t'invite à lire mes anciens postes sur le thread, tu trouvera des tips intéréssent.

Question, t'es sure que AddrCmdDrvStr sur 30 c'est obligatoire ? Pareil pour CkeDrvStr ? Ta essaye 40-20-30-20 ou 40-24-30-24 ?

Dernière remarque, t'es en AGESA 1.2.0.7, si tu compte utilisé PBO2 et custom les limites de puissance, je te conseil de rétrogradé sur l'AGESA 1.2.0.3C

Schema pour que te donné une idée de qui fait quoi > https://cdn.discordapp.com/attachme [...] nknown.png

Je viens de dl thaiphoon pour test avant de recevoir la ram, je peux pas utiliser le soft: il m'est demandé de l'exécuter en mode administrateur, ce que je  fais, il me manque quand même des autorisations pour l'accés SPD ( version prise directement sur leur site), clé dans le registre modifiée comme dit dans le log.

Edit: ça marche après redémarrage

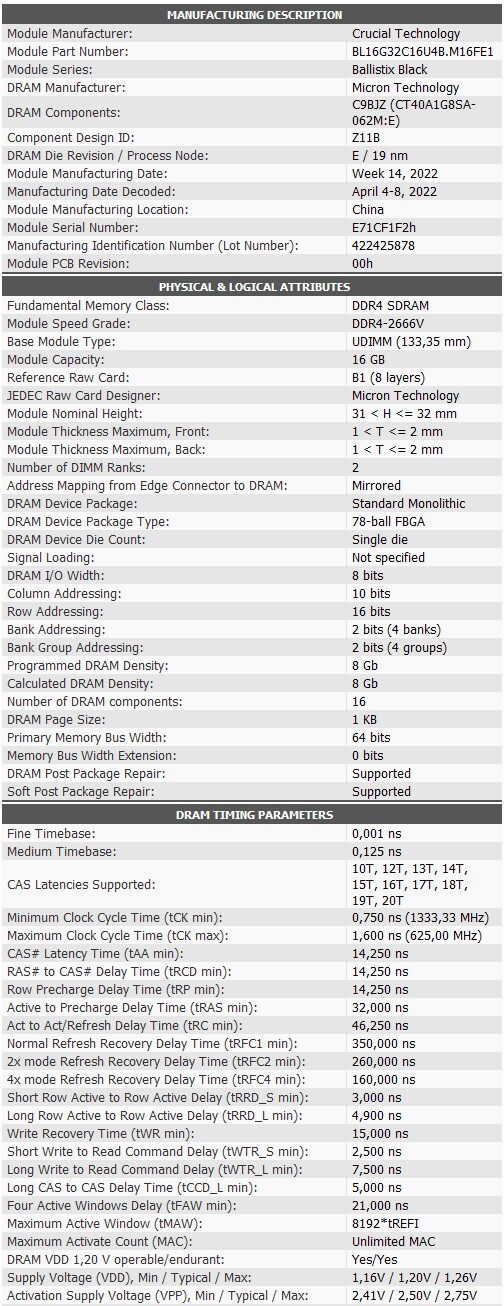

Voilà, sortie de boite xmp1


Du coup, vite fait, sous W:11 priorité temps réel :


Dommage pour moi c'est des C9BJZ c'est pas ce qu'il y a de mieux pour fréquence max sur un 5000G sans abusé sur vDIMM. Sinon pour toi, t'aura aucun mal a faire 3800C14.
Je dois avoir un preset safe a te fournir a 3800C14 qui devrait donc passer moyennant un ajustement de tension si sa t'intéresse.
D'ailleurs le preset en question je l'avais posté sur le thread ici si jamals tu le retrouve avant moi.


Lui?

https://cdn.discordapp.com/attachme [...] nknown.png

Exact, parcontre je me rend compte d'une potentielle erreur, rien de grave, je check ce soir sur le PC.
Et je sais plus aussi combien vDIMM, en tous cas prend seulement les timing, les RTT tu garde ce que ta, et procODT ti peux essaye de me tombe au max
Pense aussi a GDM OFF

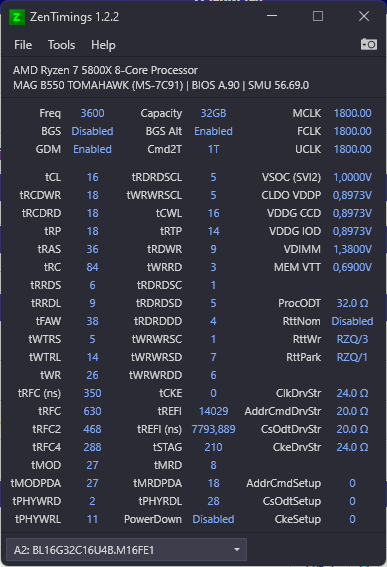

Dac. Je vais me mettre ces timings d'abord en 3600, j'ai pas mal galéré en temps pour monter le tout en synchro en 3800mhz l'autre fois. Par contre je ne vois pas ton vdimm.

Bon, gdm off, ça passe pas ...

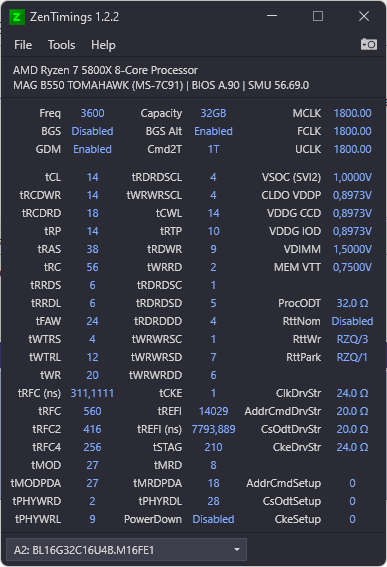

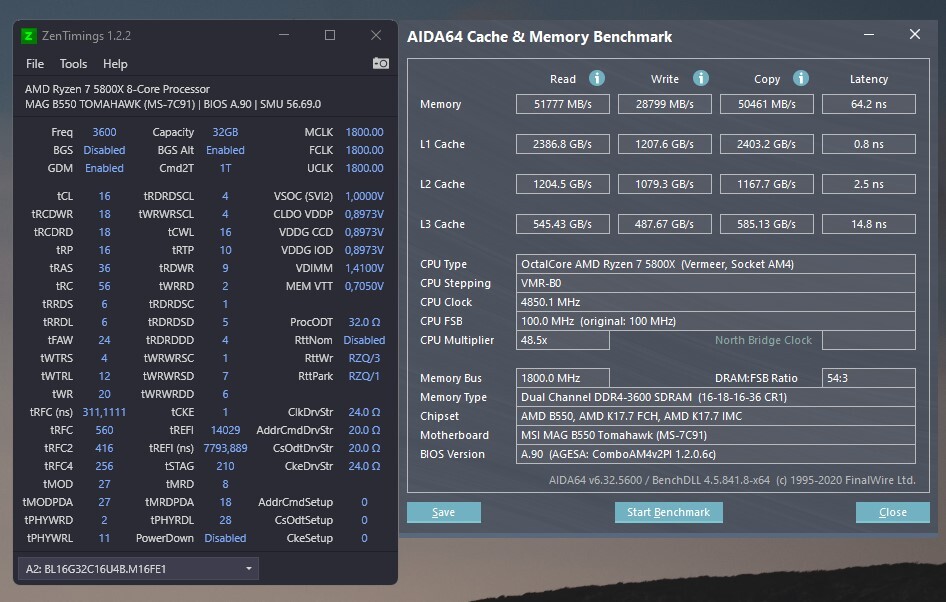

Met des screenshots zentiming quand tu peux pour voir les résultats.

Pour GDM 1T ta test juste full auto avec un vdimm correct ?

Non, je suis parti avec les réglages, je commence rarement par le début...

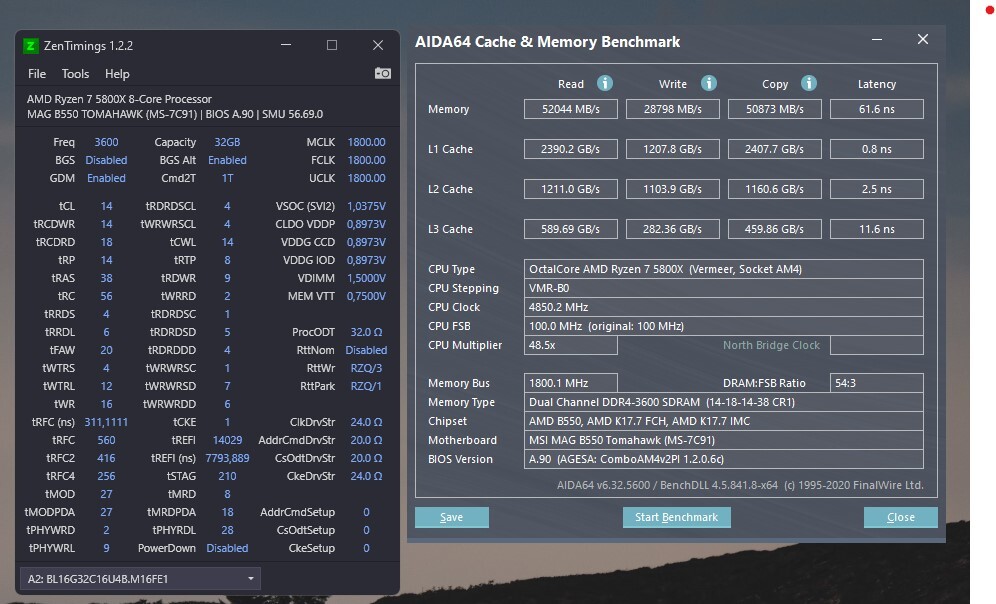

Je suis à 1,50 en C14, là je test en jeu, je ferai tm5 ce soir.

Edit

Ton vSOC est vachement bas en auto, abusé. Oublie pas de le remonter vers 1.050 au moins avant de balancer TM5.
Amuse toi bien, moi j'ai reçu a l'instant mes 5700G a bin


Il n'est pas en auto, c'est bizarre je l'ai mis à 1.0125.
J'ai une différence dans les résistances avec toi aussi, je ne sais pas la correspondances entre tes ohms notés et mes RZQ .
Tout a tenu tranquille en jeu.

C'est normal, moi j'avais 4x8 SR toi ta 2x16 DR, donc les Rtt sont différents pas de soucis de ce côté la. Pareil pour les Drvstr


Dac, je touche à rien, merci

J''ai monté vSOC dans le bios à 1.0500, ça chute quand même, d'où le 1 en mettant 1.0125.
Je pense laisser comme ça si ça passe les tests, juste essayer de baisser Vdimm et basta: j'ai bon?




Peut-être réglé ta LLC pour avoir un vdrop le plus minimum possible.

Faut tu try y-cruncher avec le CPU a stock pour voir si ton FCLK est stable avec ton vSOC.

Sinon franchement pousse ton vDIMM pour tapé 3800Mhz, c'est quedal vraiment, tu gagnera beaucoup à le faire.

Ta une sonde de température pour la RAM ?

Pas de sonde.
Passer à 3800 en restant synchro je suppose ? Si oui, je merdais la dernière fois pour tout stabiliser.

Oui synchro, tu met 3800Mhz 18-22-22-22-44-68 1.55v pour commencer et voir si t'arrives à stabiliser la fréquence.

Met 1.15 vSOC
0.975v vDDG IOD
0.950v vDDG CCD

Sa devrait le faire pour un début.

Dac. En gardant secondaires et tertiaires tel quels.

Non tous le reste en auto, tu garde juste procODT 36,9 et si tu boot pas test 43ohm

Edit: Si tu boot a 32ohm ou moins c'est pas plus mal.

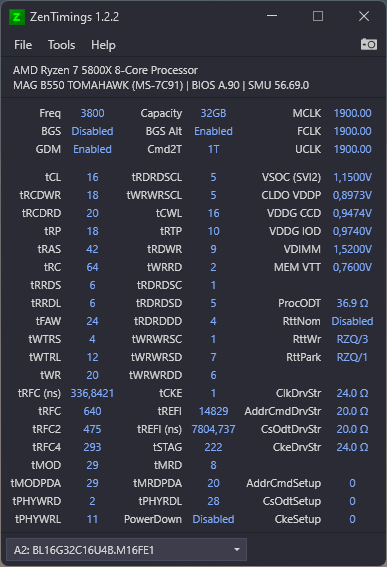

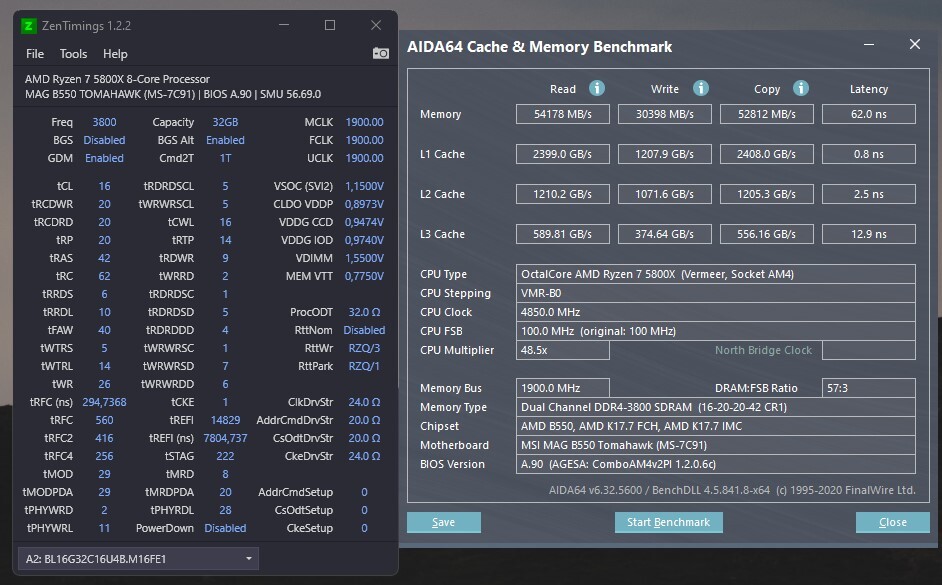

3800 en synchro avec les timings relâchés ok.

Propre, maintenant essaye GeardownMode et PowerDownMode sur OFF en 1T

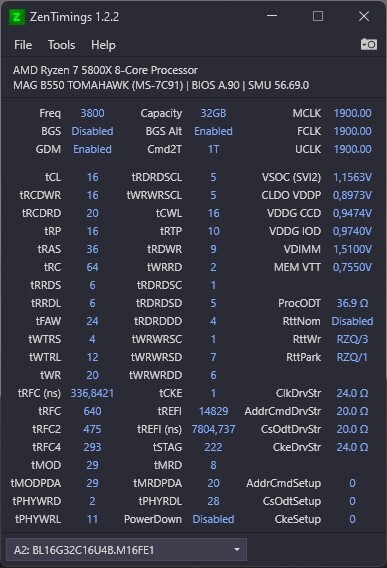

Tu peux poste un screenshots de zentiming aussi ?

Je suis passé en C16 à32ohms error14 14 0 4 0 5.

Je suis repassé à 36,9 et j'ai remonté tRC à 64 + tRFC en auto, baissé un peu Vdimm et je retest .

Ant77 extreme ok


Ok, faut faire étape par étape.

Toujours pas GDM OFF 1T ni 2T.

Ensuite, 16-16-18-16-36 essayer juste sa, le 18 c'est évidemment tRCDRD. Si t'es pas stable, monte vDIMM et/ou tRCDRD 20 + tRAS 40


GDM off, c'est mort, ça passe pas.
Le 18 je l'ai essayé, j'ai lancé testmem, bsod, j'ai remis à 20 illico
Je fais ça après, j'ai une séance de zwift prévue

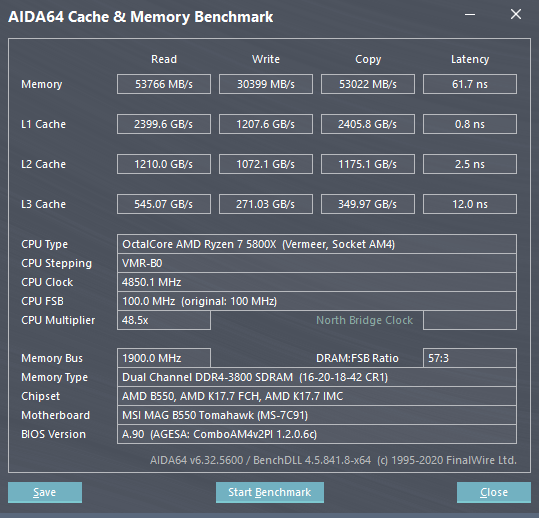

Stable 10 passes 1usmus+jeu+lightroom


Le tRCDRD ne passe pas sur 18 parce que tu dois être trop bas sur vDIMM ou limitation de la RAM.

Du coup la il faut tu règle tRC et ensuite tRFC.

tRC 52 risque de pas passé, si tu fais 56 en passant tRAS= tRCDRDx2 c'est plus plausible.

Du coup ton tRFC= tRCx10 mais la aussi c'est peut-être short, dans ce cas tRCx11.

De toute manière dans l'absolu tu dépends de vDIMM si tu veux etre cohérent dans tes timings.

Pour résumer ta le choix de pousser vDIMM ::
16-16-20-16-36-52 ou
16-16-20-16-40-56 ou encore
16-16-20-18-40-58
Et ensuite tu ajuste tRFC par tRC x10/11 voir x12.
Encore une fois j'insiste sur le fait que tu risques de te frappe un mur sur vDIMM a 1.51v, ou pas, tu me dira ce qu'il en est.

Dac, je regarde ça demain, je fais un memtest 20 passes en ce moment.
Monter VDIMM, je veux bien mais j'ai un peu peur de la chauffe.
Une fois  ces réglages faits, je resserre un peu les secondaires ou pas la peine de me faire chier pour gratter peanuts,  je passe plutôt aux tertiaires?
Merci à toi.
