Reprise du message précédent :


Je sais pas a combien ta vSOC mais 1.15v doit suffir pour 1933 FCLK dans un premier temps, à voir IOD/CCD aussi, peut être essaye :

vSOC = 1.15
IOD = 1.050
CCD = 0.975

puis éventuellement,

vSOC = 1.15
IOD = 1.075
CCD = 1.025




tRCDRD sur 15/16 et tRCDWR aussi? si j'essaye 14 14 14 14 ?  pour ça c'est la tension vdimm à ajuster ?

du coup pour ccd et iod , si je laisse ccd sur 950, je mets iod sur combien ?



tRCDWR tu peux le laissé sur 14, c'est que tRCDRD qui casse les pieds, et au dela de vDIMM ça dépend aussi de la qualité des puces DRAM donc je te conseil 15 voir 16 si besoin.

Pour les tension vSOC/VDDG tu fais par incrément de 50mv ou 75mv, exemple

cLDO vDDP : 0.900v
VDDG CCD : 0.950v (+50mv) ou 0.975v (+75mv)

VDDG IOD : ( plusieur façon de faire )
Si +50mv alors 1v, si +75mv alors 1.025v
Mais tu peux aussi ignoré et rajouter seulement +25mv

vSOC tu fais 2x l'incrément choisi ( toujours )
Si ta fais par incrément de +50mv alors : vSOC = IOD (1v) + 2x 50mv = 1.1v
Si ta fais par incrément de +75mv alors : vSOC = IOD (1.025) + 2x 75mv = 1.175v

C'est pas une règle ou quoi, c'est juste pour faire simple et faire une mise a l'echelle rapide, cela ne veut pas dire que de plus basse tension ne seront pas stable sur CCD/IOD/vSOC.

Les deux seul vrai règle c'est IOD jamais plus bas que CCD et cLDO VDDP, tu laisse au moins 25mv.
vSOC jamais moins de 50mv par rapport à IOD, il faut toujours que vSOC en tension soit plus haut d'au minimum 50mv.
Donc si IOD par exemple pour X raison = 1.025v, ton vSOC minimum possible c'est 1.025v + 50mv = 1.075v, et la tu fais attention à vdroop, pour qu'en charge vSOC ne tombe jamais en dessous, soit tu règle LLC SOC soit tu ajuste de manière à ce qu'en charge tu tombe jamais en dessous.

Juste pour information, cLDO VDDP comme j'ai dis déjà, pour pas ce faire chié avec c'est 0.900v. cLDO pour faire simple gère le controlleur mémoire, si par exemple tu souhaite OC a 4600Mhz parce que ton kit le permet, mais que tu n'arrive pas a boot, ou que tu a des trous mémoire, c'est cLDO qui gère ce bordel. La plage pour 3600 - 4000 c'est 0.840v > 0.950v. Pour les plus mauvaise puce tu ira au dela de 0.900v donc, mais c'est rare, j'ai jamais eu ce cas sur un Ryzen 5000 encore. Cela dit, si t'es stable donc a 0.900v, rien t'empêche lorsque tu sera rock stable, de regardé la plus basse tension possible en restant entre 0.840v et 0.900v donc.

Toute fois, fait attention, être stable avec des tensions inférieur c'est une chose, mais tu peux subir une dégradation de performance arrivé à un certain stade, non pas sur cLDO VDPP, mais sur CCD/IOD/vSOC, pour cela ta plusieurs façon de vérifié :

Mineur Monero > Visiblement exelent et rapide pour s'assuré que pas de régréssion de perf.
Y-Cruncher > Pour la stabilité vSOC/VDDG
GeekBench5 > Pour check les perf, pas de régréssion.

ça te semble mieux ? (a tester avec TM5)

vsoc 1.1
CLDO 0.900
CCD 0.950
IOD 1.000
vdimm 1.45


TM5 plante


C'est a dire ? Quel erreur ?

Tu peux me link ton dernier Zentiming stable avec le nombre de cycle/heure stable stp que je met de cote pour suivre ton évolution plus simplement.

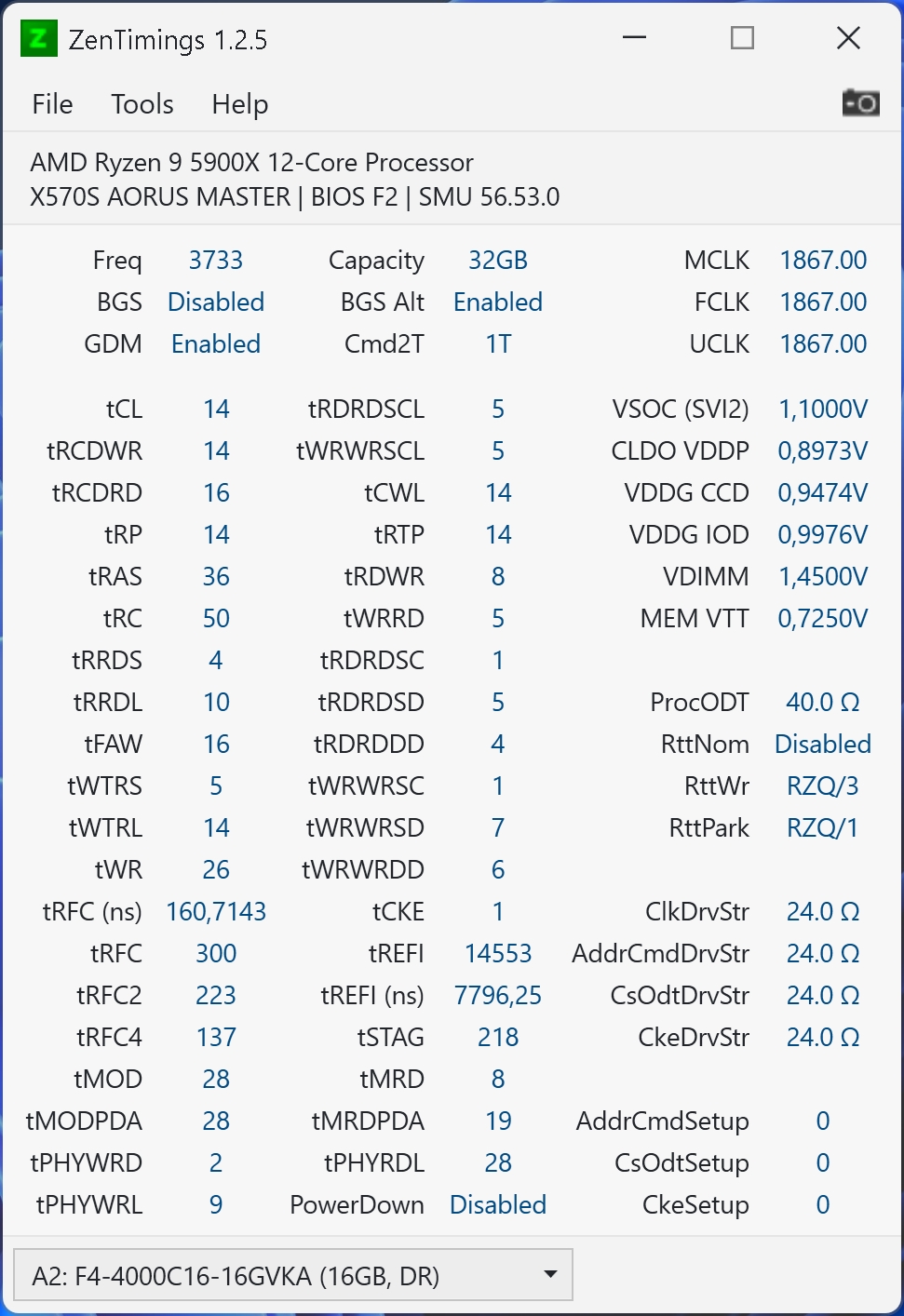

stable:


pas stable


je vois que le tCWL en auto est passé de 16 à 14 tout seul

code erreur je n'ai pas noté, c’était rouge et le chiffre changeait tout le temps


tCWL c'est normal car timing pair alors tCWL = tCL, en impair tu aura tCWL = tCL-1.

Pour ton tCL14 c'est normal que tu soit pas stable, ta copie coller tous les timing tCL16 c'est pas comme ca que sa marche. Remet tous en auto et tu modif juste 14-15(16)-14-14 et pousse un peux plus vDIMM a 1.5v dans un premier temps.

ok merci

du coup il vaut mieux que j’enlève le profil XMP ?


Ho que oui

Comme je voudrais rester dans les 1,45 de vdimm
GDM disabled 1t ne passe pas , par contre 2t oui

Cldo 900
CCD 950
CIO 1000
Vdimm 1,45

Pour le moment tout le reste des timings est en auto

Après avoir assuré la stabilité de GDM disabled 2t .... Je règles les mêmes timings que avant ? Ou du coup ils seront moins serrés ?


Tu repart sur 14-15(16)-14-14 mais sache que 1.45v c'est probablement perdu d'avance. Ne fais pas une fixette sur la tension, tu peux pousser sans craintes 1.65-1.68v du moment que la température de la RAM ne monte pas au dela de 53-54°.

Par ailleurs, avant de faire les timing, j'aurais test les RTT suivant > OFF/3/3 ou 7/3/3 pour soulager la RAM car RZQ1 = 120ohm... Ça pique un peu quand même mais c'est pas une obligation, c'est vraiment pour soulager la pression sur dimm.

Si vraiment tu souhaites reste sur 1.45v je pense qu'au max tu peux vise tCL 15 pas plus.

C'est quand même galère tout ça ....
J'ai l'impression que ça n'a va jamais finir vu tout ce qu'il y a a changer ....


C'est galère parce que t'apprend sur le tas, tu t'es pas encore forgé une expérience solide et c'est normal j'ai commencer comme toi ne te méprend pas sur mes propos attention. Sauf que moi je passe tous mon temps dessus, a faire des kit et des kit et des kit en chain, donc quand j'en commence un, je sais exactement quoi faire et ne pas faire, je sais ou va ce trouve ma limite très rapidement, je perd pas un temps fous à navigué a l'aveugle. En tous cas plus maintenant, mais au tous début quand j'ai commencer sur AM4 avec le 1800X crois moi j'était perdu comme le 3/4 des gens.

Aujourd'hui pour faire un kit complet de 0 je met grosso modo pas plus de 5-6 jours full opti de A à Z avec des pass TM5 sur 80 cycles, Fréquence, résistance, timings, je me permet même de sauté quelque étape car je sais par expérience si cela va passé ou pas en fonction du comportement du kit en question.

Bref, tous ça pour dire que oui c'est galère, je vais pas prétendre l'inverse. Encore aujourd'huit il m'arrive de demandé des avis au copain sur OCN.net quand je suis pas certain, que j'ai un doute ou pour être certain de bien faire car je suis pas à l'abrit d'une erreur, d'un manque d'information et que plusieurs avis c'est mieux qu'un seul même quand je pense être certain de ce que je fais.

Par exemple :

https://www.overclock.net/threads/o [...] t-28881042
https://www.overclock.net/threads/o [...] t-28903051
https://www.overclock.net/threads/o [...] t-28905262

Bref je peux continué, je demande souvent l'avis des autres aussi compétent ou plus expérimenté que moi, car j'ai pas non plus la science infuse faut pas croire ^^

Bon aller c'était un petit pavé pour au final te dire que t'es pas seul, courage, motivation

hello merci bon stable comme ca ,35 passes sans erreur et whea !!!  je vais essayer le flck superieur   ou peut etre faire un  stage  de ycrusher avant histoire d'être sur. edit whea 19 sur ycrusher...

Top merci
Tu as raison, il y a qq année je passais un temps fou pour oc un cpu , cg, ram (c'était plus simple car la matériel avait plus de marge)

Hola, juste pour une petite information complémentaire sur tWTRL.

C'est pas une "règle" mais le mieux piur tWTRL c'est de faire tRRDS*2, bien entendu souvent nous sommes sur 4 et donc tWTRL 8 sauf que cela risque d'etre compliqué pour certains kit sans abusé sur la tension. Si vous y arrivez t'en mieux sinon contenté vous de ce que vous avez sa ira très bien aussi.

@nikko02 si WHEA que sur y-cruncher uniquement alors je pense qu'un petit ajustement de tension suffira.
Combien en a tu eu en combien de temps ?

merci sur quoi vsoc ? sinon 3 en 40 minutes.


Essaye :

CCD 0.975
IOD 1.025
SOC 1.1175v


ca passe toujours pas  1 a 2 whea 19 par heure, même a mettant le vsoc a 1.15.....


Ne touche plus vSOC lais continue avec CCD/IOD +0.025v a chaque try avec Max IOD = vSoC - 0.05v

De toute manière vu le nombre/heure si rien n'y fait tu peux clairement utiliser le supresseur de Mannix-ITA.

merci, sinon je vais essayer de faire du cas 13 en 3800, un nouveau challenge mais mes b-die n'ont pas l'aire d'être des gold...


tCL13 accroche toi alors, je dirais pas que c'est compliqué mais c'est un vrai challenge, tous doit être parfait, impédance, tension et un bon IMC aussi. A moins de faire en mode yolo sur vDIMM ce que je recommande pas.

ok merci c'est mon flck qui est légèrement instable au dessus de 1900, IMC pas fou , pour le cas 13 je m'y tente depuis ce matin déjà rien que pour obtenir le boot ce n'a pas été simple....sinon pour les impédances je trouve rien sur le net pour les régler au petits oignons.


Alors pour le tCL13 il faut avant tous que tu check ton procODT, tu dois pas commencer par tCL direct, mais par la fréquence visé > procODT le plus bas > RTTPark le plus bas > RTTWR (reste sur 3 tu pourra pas faire mieux a part sur OFF mais OFF c'est impossible en 2x16 DR ou 4x8SR) > RTTNOM (OFF ou RZQ/7) > GDM OFF 2T > Timings.

Ne te trompe pas, les RTT le plus bas c'est RZQ/7. La formule c'est RZQ = 240Ohm > RZQ divisé par 7 (RZQ/7) = 34Ohm et ainsi desuite.
Pourquoi c'est très important ? procODT va soulager ton IMC et ton IMC ta besoin qu'il soit le plus tranquille possible. RTTPark va soulager DIMM. La combinaison des RTT + ODT va faire que d'une tu va avoir besoin de moins de tension vSOC même si c'est qlq mv et Park va demande moins vDIMM de qlq mv aussi. Au dela de la tension, c'est surtout la qualité du signal qui va être important. Lorsque tu pousse trop les tension ou résistance, tu dégrade la qualité du signal et c'est pas bon arrivé à un certain stade. Donc si tu veux pas galéré fait bien tous dans l'ordre au poil, parce que tCL 13 full opti va te demande pas mal de vDIMM et comme expliqué, plus tu met de la tension plus ton signal change de forme jusqu'a dégradation.

Ensuite, pour tCL13, tu check bien que tCWL 12 et pas 10, tu ne pourra pas boot sur tCWL= tCL car il aime pas l'impair. tCWL = tCL -1 va te demande +3 tRDWR ou tWRRD je sais plus exactement lequel des deux tu verra bien, mais de mémoire c'est tRDWR.

Normalement à ce stade ta plus que les timings à opti.

Pour le stress test, fait bien minimum 25/30 cycles complet pour chaque réglage.
ProcODT > 30Cycles complet
RTT > 30 Cycles complet
GDM > 30 Cycles complet

Puis tu repart sur un gros test de 60Cycles pour retry ODT > RTT > GDM.
A ce stade t'es certain d'être rock stable sur ton preset ODT/RTT/GDM t'aura plus a te posé de question dessus.

Les timings, dans l'ordre pour 30Cycles complet :
1. tCL - tRCD - tRP - tCWL
2. tRTP - tWR
3. tRAS - tRC
4. tRRDS - tRRDL - tFAW
5. tRFC - SCL's
6. tWTRS - tWTRL
7. tRDWR - tWRRD
8. Tous le reste.

J'ai fais dans l'odre de priorité, celle qui permet a TM5 de faire plus rapidement les Cycles. Au début tu va mettre genre 30cycles 3H, puis ensuite 2H45, puis 2H30 et ainsi desuite juqu'a être capé. ( la duré est un exemple )

vSOC au début tu met le stable que tu connais de y-cruncher, pareil pour VDDG, cLDO tu t'en fous tu laisse 0.900v.
Normalement j'ai rien oublié qui t'évitera de perdre du temps et galéré.

Edit: Pour tRAS et tRC tu risque de faire :
tRAS = tRCDRD + tRP
tRC = tRAS + tRP

Probablement que la formule tRAS = tRTP + tRP ne sera pas stable avec tRC = tRAS+tRP. Donc tu prend celle du haut la classique.
tWTRL tu pourra probablement pas faire tWTRL = tRRDS x2, dans ce cas tu met tWTRS le plus bas stable, 4 sera le max, et tWTRL le plus bas stable, 8 sera le maximum, 10 ou 12 globalement, ou tu laisse 14 si tu force trop sur vDIMM c'est très bien aussi.
tWRRD 3 sera ton max possible.


Merci beaucoup


Je viens de changer de processeur et passer au 5600X avec IF à 2000. J'ai poussé encore un peu ma RAM (Flare X 2133 CAS 15 en BDie) jusqu'à 4000 Cas 16. En suivant les conseils d'HanakoLexie sur les timings et pas mal de patience, j'arrive à ça, stable 30 passes TM5 :

Vous en pensez quoi ?
Il y a moyen d'améliorer quelquechose ?


Tu peux améliorer en poussant vDIMM forcément, ça dépend ou tu situe ta limite en faite.

Par exemple je vois que 4000C16 te demande 1.45 vDIMM, tu pourrais probablement faire 4000C15 voir C14 si les thermique le permet.

Edit: Sur ton screen, tu peux changer tRAS - tRC - tRFC

tRAS = 34
tRC = 50
tRFC1/2/4 a recalculé.

vDDG IOD = 0.975v, il ne peut pas être égale ou inférieur a CCD et cLDO, toujours +0.025v de plus au minimum.

Il n'y aurait que le Vdimm à modifier ?
J'ai déjà essayé avec mon Ryzen 3600 de passer de 3800 CAS 16 à 3800 CAS 14 mais même à 1.55V ça ne passait pas.


OK, j'essaie ça.


Même principe que ici > https://forum.hardware.fr/hfr/Overc [...] m#t2569848

en plus vSOC 1.1 pour 4000Mhz c'est certain t'es pas stable, j'avais pas vu ^^, 1.125v minimum. Y-cruncher te le dira de toute manière

Pour les RTT, tu vise OFF/OFF/7 si possible sinon tu touche pas y'a pas grand chose a réglé pour toi.

OK merci, je relance des tests.

Bon, un erreur 6 sous TM5, ça ne fait même pas trente minutes...


Monte vDIMM 1.455/1.46 et + jusqua plus d'erreur.
Je présume que ta mis tRFC 300 ?

Oui, 300 avec les autres tRFC calculés avec la formule. Je monte le VDimm...


Oui, tRFC à besoin de vDIMM, il gère la charge des condensateurs.


Tu es vraiment impressionnant !!!
Avec 1.46 V en VDimm ça tient 30 passes de TM5 sans erreur. Pas de plantage pour l'instant sur Y cruncher.


Pas de soucis
Par contre petite recommandations, lorsque vous pensez avoir fini votre preset et ne plus y touché, faite bien plus que 30Cycles, je dirais au moins 60 pour avoir totalement l'esprit tranquille. C'est déjà arrivé de voir une erreur pop au bout de 17h de stress test et c'est moche quand ça arrive

Ouais enfin ça veut dire qu'il faut vraiment la pousser.
Perso pour être sûr de la stabilité il faut bench le GPU en même temps que la ram puisque c'est le GPU qui réchauffe énormément la RAM
Sinon j'ai fait quelques essais hier avec mon kit de 32Go B-die 3600c17 sur ma Z690, je suis monté en 4000MHz cas 16 très lâche et gear 1. C'était pas du tout "stable", j'avais des centaines d'erreurs sous TM5 après quelques heures mais aucun crash. Le VCCSA était à 1.35v et la ram à 1.52v (16-16-16-16-32-48 TRFC 360 et 2T, reste en auto ), même en baissant à 3800MHz, en baissant le VCCSA et en baissant la vdimm c'était pas stable (j'ai l'impression qu'au delà des 1.55v mon kit est instable)
https://media.discordapp.net/attach [...] ran_13.png
https://media.discordapp.net/attach [...] nknown.png
Mais bon ça reste une victoire s'achant que je ne pouvais pas boot à 3600 avec les anciens bios.
J'ai aussi essayé de passer en gear 2 et je n'ai pas réussi à dépasser les 4200 en 18-18-18-18-38, je doute que mon kit soit un super suxxor vu le XMP pas trop dégueux (3600c17 1.35v) donc je ne sais pas trop quoi en penser

Ah intel quel dommage que j'ai pas plateforme des bleus.
Lorsque tu pousse 1.55v tu sais dire quel température les DIMM et aussi quel PCB et nombre de couche ?

Sur intel malheureusement j'ai pas d'expérience, je sais pas comment ce comporte la RAM/IMC mais c'est possible que le PCB ne supporte pas autant de tension va savoir et du coup crash PCB ? Peut être une température trop haute ?

J'ai du A2 10 couche sur mes bdie c'est ce qui ce fait de mieux, néanmoins au dela de 1.74v le PCB n'y arrive plus du tous et jsuis obligé de maxmem.
Niveau température au dela de 52° la RAM devient instable aussi, j'ai test un preset 3800C14 qui a été valide 24h a 38°. J'ai relancé le meme test puis après 1h j'ai coupe tous les ventilateurs pour ruiné le flux d'air, j'ai tenu jusqua 52° avant de voir pop des erreurs. Peut etre une piste a voir ?

Je suis passé à 80 passes de TM5, j'ai une erreur 11... pas eu le temps de regarder à quoi ça correspond...
