Reprise du message précédent :


Merci BIERMAN pour les conseils



Vous êtes vraiment très patient!!! J'espère pour vous que le résultat en vaut la peine


A sec sur le papier qui s'use au fur et à mesure, y' que comme ca que t'a l'effet mirroir.
Ou alors faut finir a la ponceuse a bandes

A vrai dire, l'effet mirroir je m'en fiche un peu. Ce que e veux avant tout, c'est une surface très plate pour de bonne perfs.

Salut,

Comme je me posait des questions sur les sondes de mon core2Duo, j'ai fait une expérience ..........
Histoire de voir, si la conduction est bonne entre CPU et rad,
j'ai testé SP2004 avec le SI-120 PASSIF  . Apres 5 mn, les caloducs deviennent très très chauds
 et les sondes coretemp affichent 80°

J'ai collé une sonde sur le socle du SI-120.
Cette sonde affiche 26° IDLE et 34° FULL avec le ventilo 120 à 1200 trs/mn
Sans le ventilo, la sonde affiche 47°.

J'ai préféré coupé, car j'ai desactivé des trucs dans le bios dont je ne connais l'utilité,
si ca tombe le throttle est desactivé et j'ai pas envie de griller quoi que ce soit

En remettant le 120 et après 1/2mn la t° baisse en dessous de60°.
Ma conclusion, le IHS ne doit pas être si concave aux vues de la conduction.
Un polissage, n'apporterait pas grand chose chez moi.

je ne comprend pas trop le raisonnement qui te mène à cette conclusion

Ma conclusion est peut etre un peu legere, c'est vrai.

Si mon SI-120 est si chaud sans le ventilo, c'est que le contact C2D/RAD n'est pas si mauvais.

Tu me diras, il sera peut etre meilleur si je poli le E4400..
Mais j'en doute

Des gains ne sont pas rares mais jamais garantis
Entre 1 et 10°C la marge est importante...

EDIT & PS : as-tu calculé le TDP de ton CPU ?
J'ai une formule dans le troisième Post du Topic de ma signature au besoin
Vu que tu as l'air équipé !

BIERMAN,

Super ce topic, mais je crois n'être pas assez calé pour tout comprendre.

EDIT : Sur ce site, mon TDP est de 119w
C'est plus simple , est ce que ca concorde avec ta formule ???

Bonjour à tous

cela fait un moment que je suis ce topic qui m'a apporté de précieux conseils sur ce type de réalisation !

voici ce que j'ai fait de mon côté :

SLK800


Taisol CGK760



j'ai passé environ 4h pour chacune de ces réalisations. n'ayant à disposition que du P1500, j'ai utilisé la même "technique" dans les 2 cas :

- tout d'abord la préparation du plan de travail
- ensuite j'ai dégrossi à sec pendant une petite demi-heure
- polissage à l'eau pendant 2h environ (avec des pauses, mal de bras spotted)
- et une petite demi-heure de finition, au Mirror Cuivre puis nettoyage à l'alcool isopropylique (avec cotons à démaquiller -qui ne m'appartiennent pas !-)

ce que j'ai pu remarquer :

- le cuivre se poli vraiment très bien, on a des résultats assez impressionnants
- l'alu se poli bien plus mal, beaucoup de dépôts (que ce soit sur le plan de travail, ou sur le rad, et en plus ça colle sévère...)
- une base Al/Cu est un calvaire à polir correctement, les dépôts de l'alu ternissant le travail du cuivre...

autant j'étais enchanté par le travail du SLK800, autant je suis vraiment déçu par celui du Taisol plus jamais de base mixte !

niveau perfs, je ne peux pas réellement faire de comparaison avant / après, n'ayant encore jamais monté le Taisol (récupération), et n'ayant jamais monté le SLK800 avant polissage.


sinon, je cherche aujourd'hui à faire le même genre de réalisation, mais de manière plus "pro". je suis en effet à la recherche d'une machine-outil qui me permettrait de faire un travail similaire, avec un planéité parfaite et la possibilité d'utiliser une gamme de grain très large (du gros à l'extrêmement fin).

je ne trouve pas beaucoup d'infos là-dessus, avez-vous des idées concernant le type de machine que je pourrais acquérir ?

merci d'avance

Il faut se renseigner chez Intel pour le TDP et auprès du fabricant de ton système de refroidissement pour la résistance thermique ou la calculer soi-même
Je n'ai pas le temps et de toutes façons 130/150Watts ne doit pas représenter une grosse barrière pour du w/c
120 devrait être un maximum avec un gros a/c et encore on perd beaucoup de MHz 'stables' dans ces conditions
PS : basé sur mes constatations avec mes ATHLONs...

Ceci est l'exemple que je donnais =>


EDIT : pis je pense que mon Topic est assez clair comme ça même si non à jour !!!


ben donne nous ton Vcore et ta fréquence.
Perso avec mon o/c actuel (3,4GHz @ 1,29v) j'ai un TDP de 91W et en hiver à 3,8GHz @ 1,5Vcore ça donne 137W

Edit : avec l'o/c que je vois dans ton profil (e4400@ 3GHz) ça me fait un TDP de 96W

Y'a un moment il faut savoir y aller à l'instinct aussi
Parce que c'est bien beau de tout le temps calculer



Je te met ce qu j'ai sur le CPU :

Core(TM)2 Duo E4400
3Ghz @ 300x10 Vcore 1.41v + 50%O.C
FPO#: Q709A330
VERSION #: D87190-001 1.35V max
INTEL 05 4400 SLA3F MALAY Q709A330
PACKDATE: 03/29/07
IDLE 32° -|- FULL 45° -|- DUAL FULL 60°

Mon profil est à jour


Oui c'est bien ça, c'est à jour.

Merci, je vais essayer de comprendre comment t'as fait pour calculer maintenant
EDIT : 65 x (3/2) x (1.38/1.25) ² c'est ça le calcul ?

Moi ca donne 101 w

Moi je suis @ 130W d'après le calcul avec mon athlon! Et mon Noctua s'en sort très bien! (52°C en burn avec 25° C dans la pièce)

c'est EDF qui va être content!

Soit 160 watts pour eux


Ton test n'est pas vraiment valable, parce que même avec un très mauvais contact, si le CPU est en train de cramer sur son socket, fatalement tout ce qui est autour va chauffer.

Fatalement

OUi tu as surement raison, mais le fait que le SI-120 dissipe 50/55° (au toucher) sur les heat pipes au niveau ailettes pour 80° de sonde coretemp, la conduction est plus que correcte.


Oui, il crame
PS : notes que tu l'aurais vu aussi en ventilant, fonctionnement normal d'un ventirad !!!


un petit rappel de ma question qui s'est perdue en cours de route

merci !

Tu as juste démontré le fonctionnement d'un dissipateur avec ton expérience là, en aucun cas que le contact est bon ou mauvais, juste que tu as une température correcte mais dire qu'un polissage n'apporterait rien ça tu ne peux le savoir de cette façon.

Si veux voir facilment le niveau de planéité de ton ihs, tu démonte ton rad soigneusement et tu regardes la répartition de la pate thermique, les endroits où il y en a le moins c'est là que le contact est le meilleur, là où il y en a le plus le contact est le moins bon.

Comme détaillé ici : http://www.cooling-masters.com/articles-45-5.html

salut

Je change de CPU la semaine prochaine, ce sera l'occase de regarder, je ferais une photo.
Mon new CPU sera un E6600 d'occase..... Mon pote à poli le IHS sur verre (Effet mirroir)

RAD et CPU polis, ca devrait être cool niveau température.

voici ma contribution:

pour ma 1ere experience de lapping: comme cobayes : E6600 + Artic Cooling Freezer 7 Pro
le materiel: 1x de chaque : 320, 400, 600, 800, 1200
Les resultats etaient... mmm pour le moins pas ce que j'esperais. Normal je voyais partout sur le web des reflets mirroirs impec, et moi avec 4h d'huile de coude, c'etait pas ca.
un bref resume visuel:

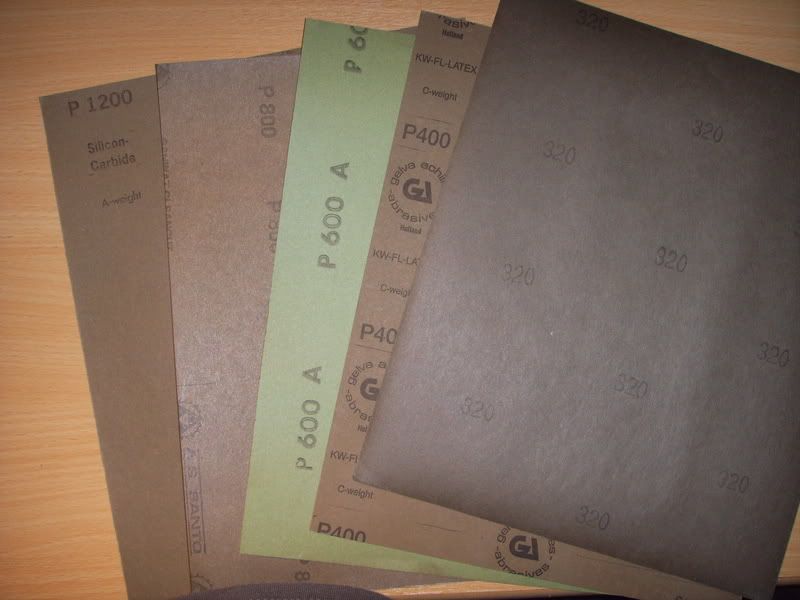

les papelards en question
http://i2.photobucket.com/albums/y [...] L10243.jpg

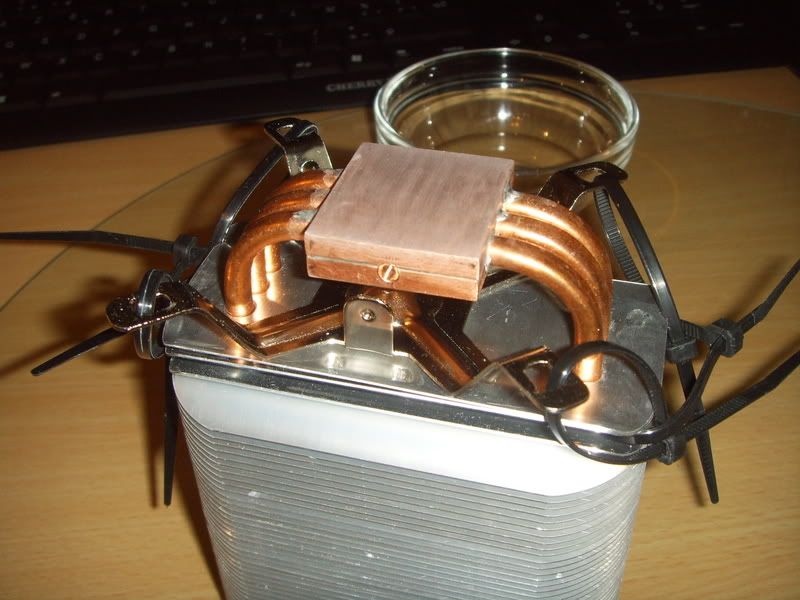

mes cobayes
http://i2.photobucket.com/albums/y [...] L10260.jpg
http://i2.photobucket.com/albums/y [...] L10263.jpg
http://i2.photobucket.com/albums/y [...] L10264.jpg

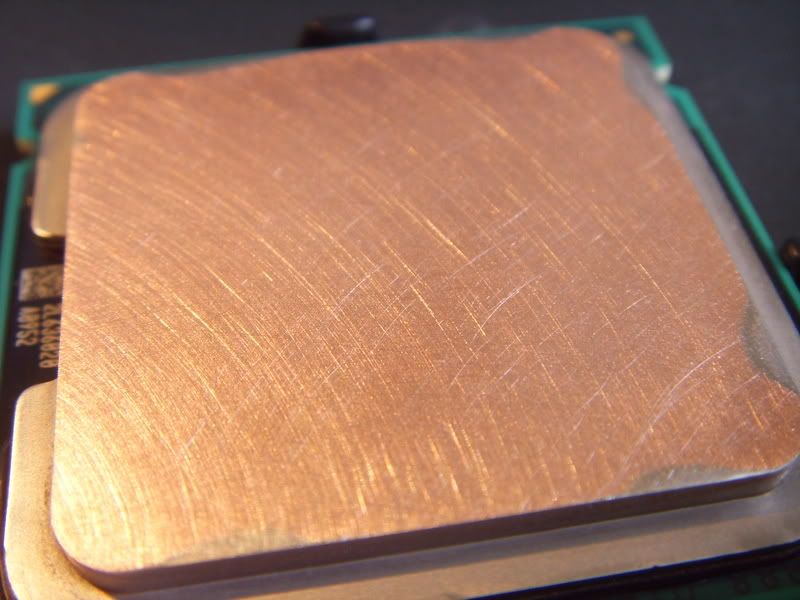

le debut
http://i2.photobucket.com/albums/y [...] L10273.jpg

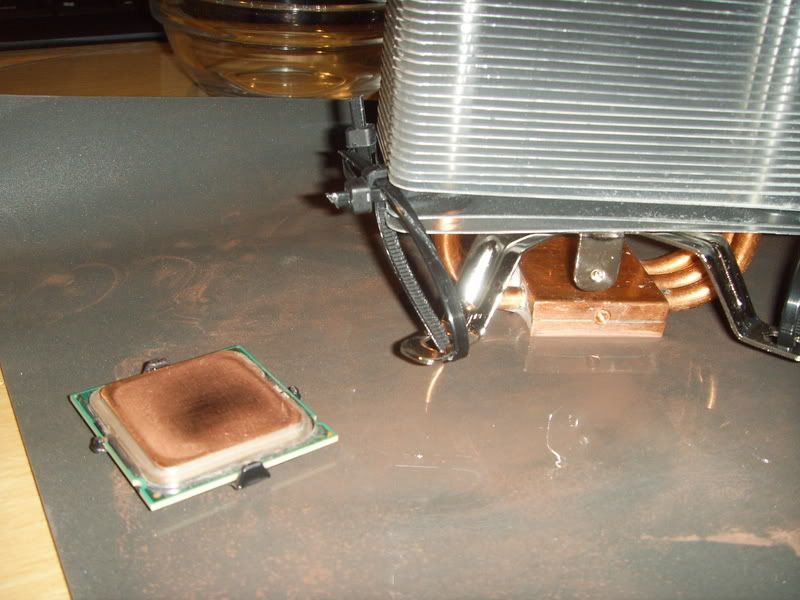

milieu
http://i2.photobucket.com/albums/y [...] L10280.jpg

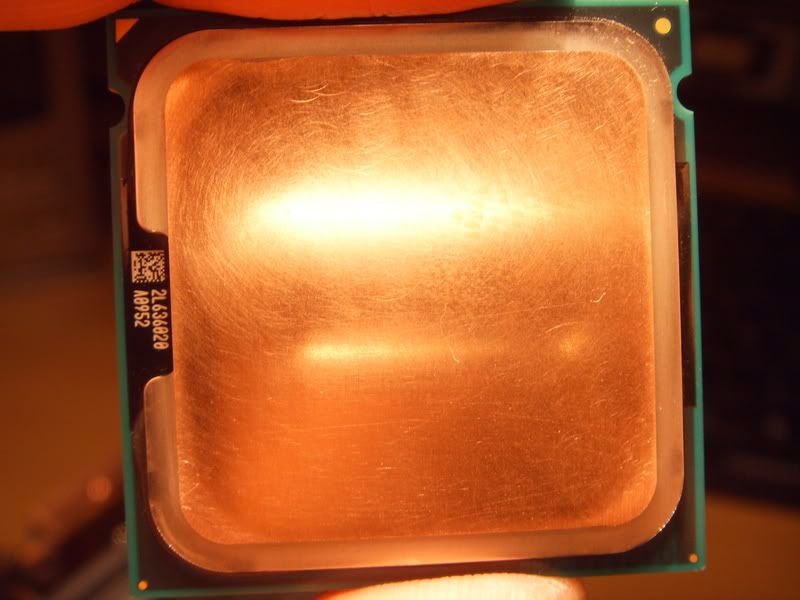

la fin
http://i2.photobucket.com/albums/y [...] L10283.jpg
http://i2.photobucket.com/albums/y [...] L10286.jpg

Mais bon j'etais pas content, frustre meme, alors j'ai prepare une revanche. et j'ai analyse mes erreurs.
Durant chaques etapes, j'avais choisi de faire des petits cercles/ronds au lieu de 'gauche-droite' x 40 puis rotation 90degres et on recommence.
De plus vers la fin (grain >1000), j'ai compris qu'il fallait etre vraiment tres doux, tellement doux que la seule pression que j'appliquai, fus celle des micro-sillons du bout de mes doigts. Et bien sur je suis aller acheter une nouvelle serie de papelards: 800, 1000, 1200, 1500, 2000.
et voici mon resultat (fais hier soir/nuit/ce matin-ci), les photos sont fraiches comme le menu du jour.

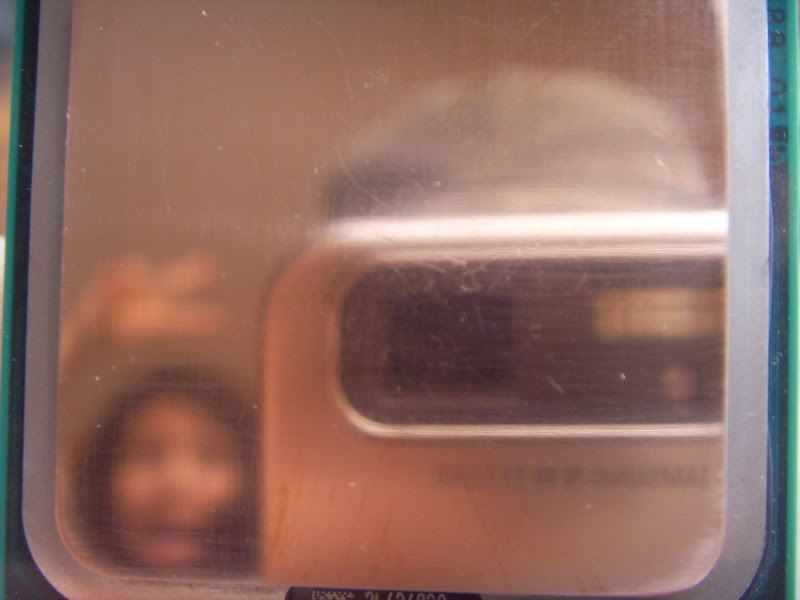

focus sur les traces
http://i2.photobucket.com/albums/y [...] L10413.jpg

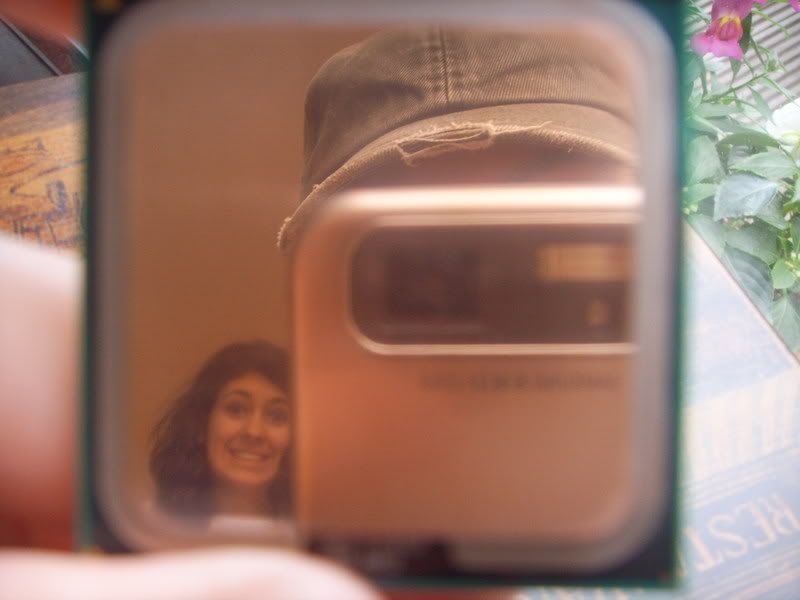

focus sur reflet
http://i2.photobucket.com/albums/y [...] L10412.jpg

focus complet sur le jardin
http://i2.photobucket.com/albums/y [...] L10409.jpg

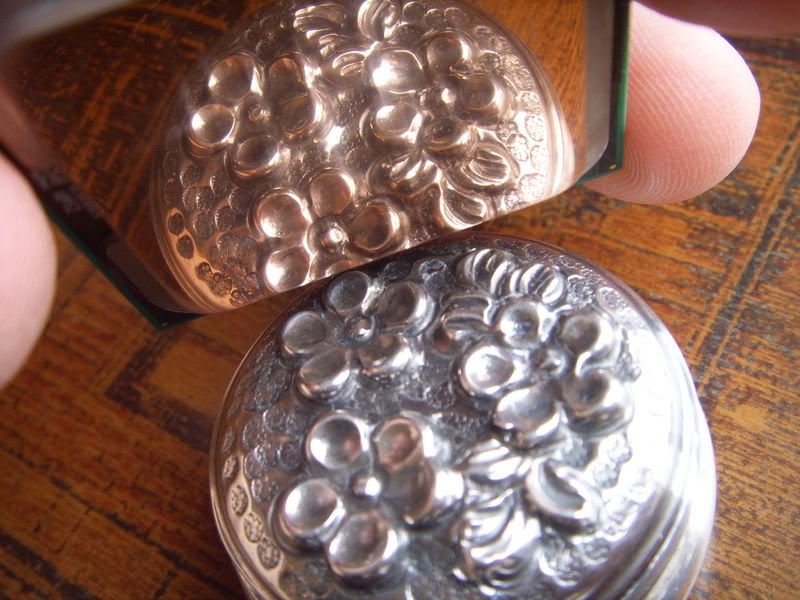

IHS: sublime
http://i2.photobucket.com/albums/y [...] L10408.jpg

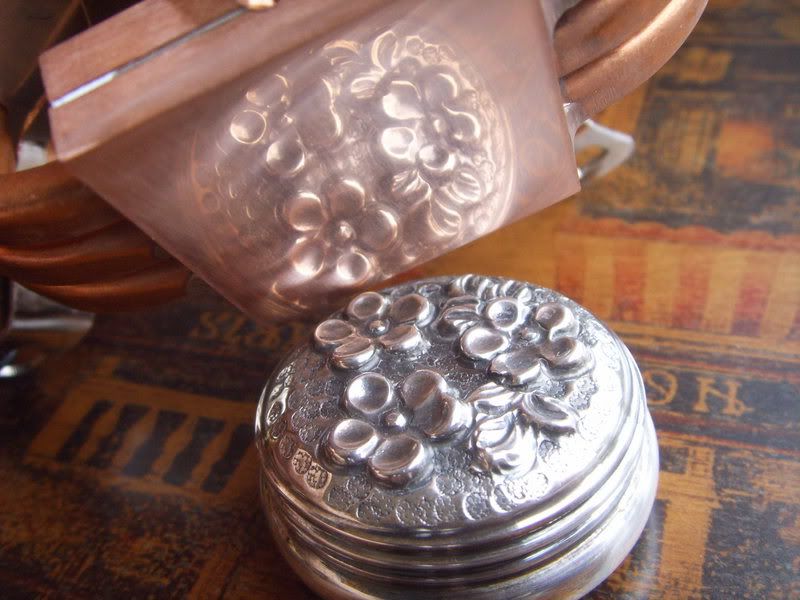

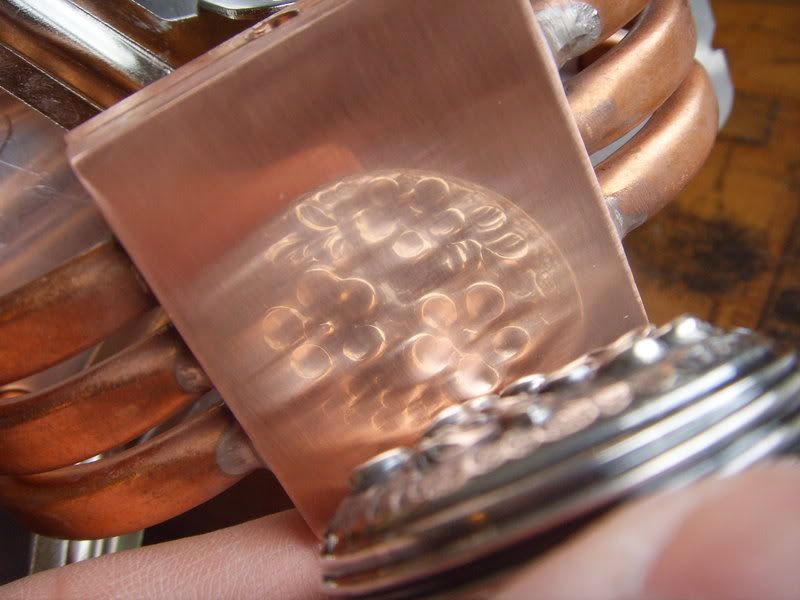

Freezer 7 Pro
http://i2.photobucket.com/albums/y [...] L10407.jpg
http://i2.photobucket.com/albums/y [...] L10406.jpg


CONCLUSION personelle:
-j'ai appris que poncer un Artic Cooling est un vrai cauchemar, ca racle comme pas possible (ca a foutu en l'air 3 de mes papelards), j'abandonne pour l'instant
-on peut faire croire monts et merveilles avec la photographie: vous le voyez vous meme, si on mes le focus sur le reflet et non la dalle elle meme on obtient un effet miroir, ca appaise l'ego ca c'est sur.
-eviter les gestes circulaires a tout prix, juste horizontaux & verticaux
J'ai passez en tout 7h. no comment.

Il me reste une question tout de meme: Je constate dans divers forums que la tendance des Conroes sont a la concavite des IHS. Moi j'ai malheureusement choppe un convexe: voici un dessin qui resume parfaitement le resultat du test razoir-spot halogene:
http://i2.photobucket.com/albums/y [...] ri/IHS.jpg

je reve ou c'est quasi impossible de fixer ca? comment appliquer une pression pile centree sur le milieu d'une bosse qu'on n'arrive pas a voir a l'oeil nu pour esperer en fin de compte qu'eroder cette bosse pour aplanir le tout ?



Super boulot, magnifique tes photos
J'adore ton focus jardin

Et les explications qui permettent de ne pas se sentir tout penaud face à un état de surface non conforme à ce que l'on voit régulièrement
La cause en étant la prise de vue

MaGnOuLe, BIERMAN

merci pour le terme: prise de vue

hier matin j'ai recu mon Thermalright Ultra 120 eXtreme, et j'ai pas pu resister hier soir/nuit:


AVANT :
http://i2.photobucket.com/albums/y [...] L10653.jpg
http://i2.photobucket.com/albums/y [...] L10654.jpg

APRES :
http://i2.photobucket.com/albums/y [...] L10679.jpg
http://i2.photobucket.com/albums/y [...] L10680.jpg
http://i2.photobucket.com/albums/y [...] L10691.jpg

La je vais poncer le jardin euh tondre la pelouse, et puis j'vais enfin monter ce truc pour la premier fois.

Un coup je vais poncer tous mes waterblocs, dont certains commencent à faire de la gueule (rayures, oxydation...). Ce qui est bien c'est que c'est beaucoup plus facile à poncer qu'un putain de rad de 3Km de haut sans prise. En plus, ça se change moins souvent.

AMEN +100000    QFT


Salut Bipidri
Tu deviens un pro, va falloir ouvrir une boutique
En adaptant du p2000 sur ta tondeuse, tu vas nous faire ça à la chaine.

Qu'est ce que ca donne au niveau T°
Je vais repasser un coup sur mon SI-120, car je recois fin de semaine un E6600 d'occase poli

J'ai hate.

j'ai polli mon 3800 x2 et son zalman 9500
voici quelle que photo et le gain avant apres et de 4 a 6 degre


avant

apres 5 minute sur p1000

apres 30 minute sur p1000

apres 15 minute sur p1000 et p2000

idm pour le zalman voila

xendeur,
jolies photos et joli résultat.
Bravo !

merci je remetre des photo quand je le passerai a un papier plu fin

Voilà mes résultats après une soirée de ponçage, qui s'est terminé très tard dans la nuit

Xeon3060 avant


Xeon3060 après (~ 1h15 P600 / ~ 55min P800 / ~ 35min P1000 / ~ 15min au P2500)

et


WB NexXxos XP avant


NexXxos XP après (~ 20min P600 / ~ 10min P800 / ~ 10min P1000 / ~ 10min P2500)

et


Pour aucun des deux je n'ai utilisé de polish.
Le Wb n'est pas terrible mais je n'ai pas passé beaucoup de temps dessus, je voulais seulement enlever la rouille (corrosion).
Pour le moment je n'ai pas de résultats concernant les températures, je dois encore terminer de remonter la config que j'ai commencé hier soir.

Je vais m'y remettre cet aprem


Salut,
c'est moi ou le proco tu la pas poncé à plat?


C'est à dire?

Sur une grosse plage de verre avec le papier dessus, c'est le proc qui frotte le papier pas l'inverse
Je ne comprend pas la question

rad double + rad simple pour le proco seul ? est ce bien utile ou alors tu prévois encore de rajouter la gfx dessus ?


Oui oui, je compte watercooler la HD2900XT qui arrive et peut être même un CF de 2900XT

proco + Xfire de X2900 effectivement ça devient plus qu'utile

Ba sur la photo du proco du début'lorsqu il est poncé, on voit que sur les coté il est pas ponser...a moins que ce soit un reflet.
