Reprise du message précédent :

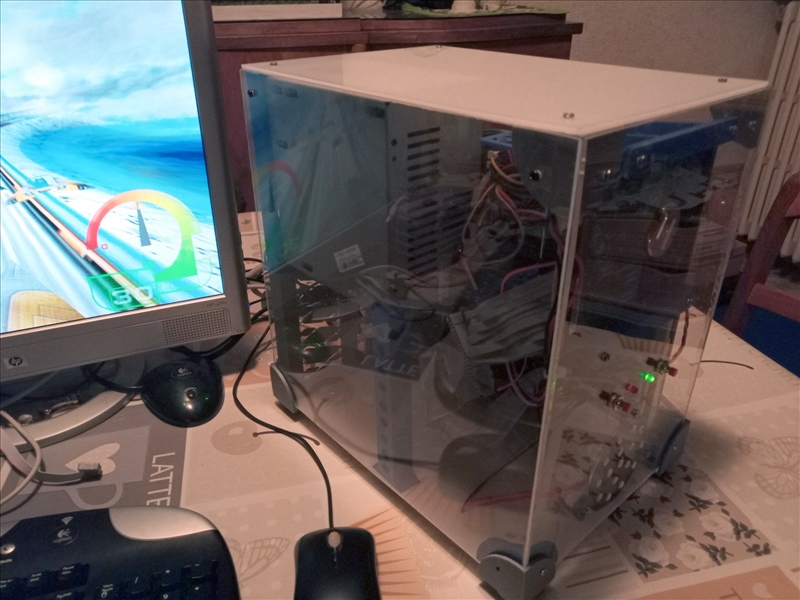

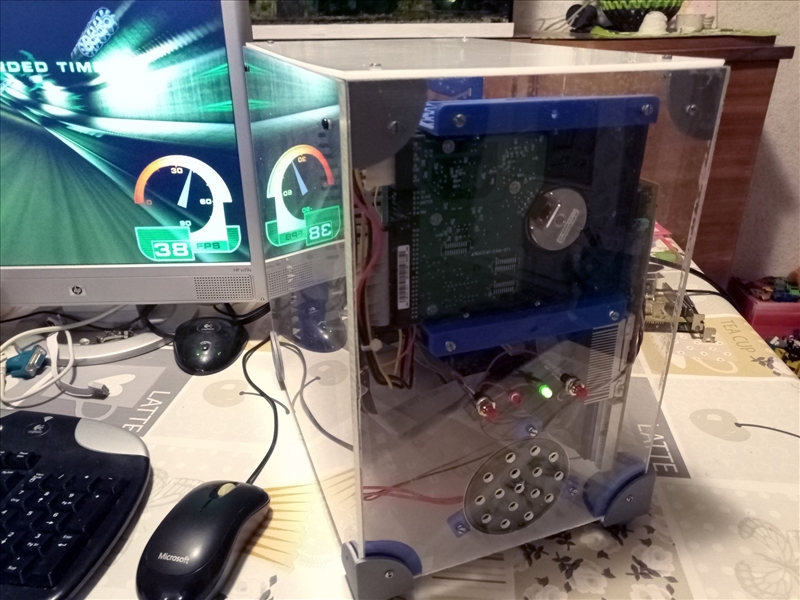

Pour le plaisir je vous remets 2 photos du boitier imprimé maintenant que ya tout.
https://rehost.diberie.com/Picture/Get/r/345877
https://rehost.diberie.com/Picture/Get/r/345878

C'est propre

C'est assez clair, bien d'équerre, propre et montre bien le hardware.
Reste à décorer le dos de l'alim' AT pour rendre ça plus sexy.

Sans danger, c'est le même socket/pinout au niveau du CPU, juste son exigence en FSB/tension qui peut être un peu différente mais honnêtement cedar mill c'est du tranquille (et ça aime bien les 8GHz )

Je viens de regarder un peu les logs de BIOS de Maxdata et ça diffère pas mal de la carte d'origine.

j'ai une liste de micro-code pour la dernière version mais je ne trouve pas de correspondance sur le net :
 M10F252C.PDB
 M0DF320A.PDB
 M0DF330B.PDB
 M0DF3702.PDB
 M1DF3417.PDB
 M9DF3408.PDB
 M9DF4006.PDB
 MBDF4117.PDB
 M9DF4305.PDB
 M9DF4406.PDB
 M9DF4703.PDB
 MBDF4903.PDB
 M5CF4A03.PDB
 M5DF4A02.PDB
 M04F620D.PDB

ça vous parle ?

Je mets un maravédis sur M04F620D.PDB

Quentincc ?

En ventirad pas trop grand ça vous semble cohérent un Cooler master TX3 Evo pour le socket 775 ?

Je crois me souvenir que les Zalman en cuivre finissaient par être bruyant et que le reste était souvent trop grand pour des boitier OEM

Un Cooler Master TX3 EVO est un ventirad tout à fait cohérent tant en époque, qu'en performances de refroidissement pour un socket 775. Il est capable de refroidir un pentium 4.
De plus, si le ventilateur se met à couiner, il est très facile de le changer.

J'en ai mis 2 sur un bi-xeon en 1366 ça marche très bien

Bon bah ...

J'ai voulu mettre à jour le bios avec la dernière ROM de Maxdata avec l'utilitaire AFUDOS

J'ai fait une clé USB MSDOS 6.22
afudos /iMD0305.ROM

Ca s'est déroulé sans problème.

"Please restart your system"

Et depuis écran noir . . .

Merde...

On peut reflasher la puce manuellement si tu as le bon fichier, on en parlait justement dans le sujet réparation dans la cat' Électronique.

J'ai une puce bios détachable, avec un fichier ROM vous pourriez la faire repartir si je vous l'envoie ? C'est quand même dingue je pensais que sous DOS c'était impossible de rater ça ...

Tente quand même le clear cmos/verifier la pile avant de paniquer.

C'est quoi comme puce (inscriptions complètes ou photo éventuellement)? Perso j'ai peut-être de quoi la programmer, sinon tu vas bien trouver quelqu'un pour le faire.

edit: +1 pour Natopsi.



J'ai essayé d'enlever la pile et je n'ai aucun changement. je vais essayer avec le jumper.

J'étais justement en train de tester le P4 641 et ça avait l'air de marcher modulo l'erreur de microCode au démarrage ... j'aurais du toucher à mon cul

A priori le bidule est supporté par mon TL866II, mais je ne sais pas si j'ai le socket PLCC qui va bien. Dans le doute je peux vérifier demain si y'a personne d'autre qui peut/veut le faire...

Edit: Tu peux donner la réf de la CM?

Edit2: Doc du CI: https://theretroweb.com/chip/docume [...] 192361.pdf

C'est ça en fait, j'ai remis le CPU d'avant et il redémarre ... Ils auraient fait une MAJ de BIOS qui bloque les Cedar Mill ? En tout cas je me suis bien fait peur

J’ai l’adaptateur PLCC 32 pour le TL866II



  Du intel tout craché ça

Du coup je suppose que rajouter les micro codes pour Cedar Mill ça ne marchera pas ?

J'ai mis un P4 640 et il chauffe bien fort comparé au 521 qui était dedans

(gibi tu me manques)
Quelle est votre meilleure technique pour obtenir de la so-dimm DDR3L 12800 ? Aliexpress ???
D'avance merci.


Leboncoin quand les frais de MR sont à 1€ ou Ebay, mais il faut chasser la bonne occaz et être réactif.

Je débarrasse des oldies si ça intéresse :

https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0


Je ne peux même pas accéder au bios.
Écran noir
Donc pour voir si le firewire est activé c'est mort déjà.

Cette fois il ne veux plus du tout démarrer

Salut tous le monde,

Vous pouvez me renseigner sur les condensateurs a remplacer ?

Je vois "6I 680 4 J" ; est ce que ce sont des 680 uF à 4 V ?

Note : la carte mère tourne tout de même, à base de SIS 661GX de chez ECS (sur une machine Acer)
http://www.ascendtech.us/ecs-661fx [...] xm711.aspx
Celle-ci, mais en Acer, donc BIOS bridée en FSB 533 Mhz (soit P4 524 maximum)

Oui, ce sont bien des condensateurs de 680 µF et 4 V. Mais attention à la série, je pense que ce sont des modèles à très faible ESR.

Et à mon avis, si tu sors le fer à dessouder, autant remplacer tous leurs copains qui doivent pas être en bien meilleur état.


Du coup, cette référence ?

https://fr.rs-online.com/web/p/cond [...] 55651?gb=s

Bon, c'est 1,5 € par condensateur, ils sont méga cher !

Ils ne sont pas dispo et l'ESR est peut-être un poil élevée.
Si je prends la série SEPC en exemple (comme pour les 560 µF et 4 V de la carte), ils ont un ESR de 7 mΩ alors que cette série SEP est à 25 mΩ...

Tu n'as pas un autre marquage sur le boitier pour savoir de quelle fabricant et série il s'agit ?

Le 6 en haut c'est probablement pour une ESR de 6mR non ?

Je pense plutôt à un numéro de lot ou une date de production.

Oui c'est plutôt ça, c'est jamais écrit sur les condos l'ESR

Perso je répare avec des condos chinois lol

Si une personne à d'autres références de condensateur, il est le bienvenu aussi !

note : je n'ai pas d'autres inscriptions sur le condensateur.

Vous me confirmez une chose : la machine tourne, mais la stabilité n'est pas optimale lors des charges cpu ; c'est la faute aux condensateurs ?

Voici le texte du condensateur sur RS :

Electrolytique solide OSCON série SEP radiale

Les condensateurs à électrolyte série SEP OS-CON de Panasonic sont dotés d'une structure solide en aluminium avec un polymère à conductivité élevée.

Excellente capacité de réduction du bruit
Longue durée de vie
Haute tension
Haute fiabilité.
ESR faibles et courant d'ondulation élevé
Garantie 3 000 h à +105 °C
Type de câble radial
Sans plomb ni halogène

Applications

Ces condensateurs à électrolyte sont adaptés à une utilisation dans l'info-divertissement et les accessoires de confort dans les applications automobiles et TIC, telles que les ordinateurs, les stations de base, les disques SSD et les centres de données. Ces condensateurs radiaux sont recommandés pour l'utilisation dans les infrastructures industrielles, les drivers de moteur, les instruments de mesure, les alimentations, les caméras de sécurité et les inverseurs. Les condensateurs de la série SEP sont également adaptés aux appareils ménagers tels que les systèmes de climatisation et les appareils informatiques domestiques.

Tu as fait un memtest avant d'inculper le CPU ?
Pour limiter les dépenses il faut piocher sur les autres carte mère, des condos "SEPC" c'est du bon (même usagé ce sera toujours meilleur que ce que tu as), vire les grands condensateurs, ils sont probablement cuits.
Tu peux aussi descendre en 2.5v, tu n'auras jamais plus que ça sur le vcore, en valeur tout ce qui est 560uF est plus c'est du bon.
La valeur qu'il faut regarder c'est l'ESR, au plus bas tu trouveras du 5 mohms, inutile dans ton cas, je pense qu'il te faudrait du 15 mohms ou moins (vu que t'es à stock pas besoin d'un truc de folie)

Franchement vous croyez que ça vaut le coup de se prendre la tête sur les plus bas ESR disponibles pour retaper cette carte mère ? Là il y plein de vieux condos explosés dont la contribution à la stabilité du Vcore sont presque nuls, et la carte boote quand même. Donc mettre des condensatuers neufs, même si l'ESR n'est pas au poil, ça fonctionnera quand même AMHA.


Si l'ESR est trop élevé, ça peut fonctionner avec une ondulation moche, mais considérée acceptable, sauf que les capas vont chauffer à cause de l'ESR et du courant, et le montage sera encore moins durable que l'original .

Intéressant pour savoir si c'est un vieux condo, comment on en déduit la date du coup ?

Il faudrait connaitre le fabricant et la série pour trouver la documentation technique avec les indications du marquage.
Malheureusement, je ne crois pas qu'il y ait de norme. Chaque fabricant y va à sa sauce...

quand on regarde la config d'origine (photo) de la carte j'ai surtout l'impression que certains condensateurs ont déjà étés remplacés

Non je n'ai fait aucune modification sur la carte mère à ce jour. Mais oui, entre la photo du site, et ma carte mère, les condensateurs sont en plus.

Il faut savoir que c'est sur une machine Acer, avec un BIOS acer, je ne peux pas mettre un bios ECS par exemple.

Je suppose que Acer à du demander des options sur cette CM.

non je pense plutôt que c'est le précédent propriétaire qui a fait ça, 3 sortes de condensateurs sur la carte sans modif je n'y crois pas
