Reprise du message précédent :
C'est pour ça que je pensais à un signal YUV quelque part.

Je viens de creuser un peu plus, tes couleurs affichées semblent cohérentes avec un signal YCbCr avec le channel Cr HS.

Voir ici pour une idée de ce qui transite sur chaque voie: https://fr.wikipedia.org/wiki/YCbCr

Fils du numérique ici, j’ai pas d’éléments de réponse, juste des questions, sorry.
Quand tu demandes du rouge c’est la même tension que quand tu demandes du blanc sur la voie rouge ?
Et quand tu demandes du vert, la tension est de 0V ?
Dans le vga, les 3 voies passent en parallèle ou c’est sérialisé d’une manière ou d’une autre avec une séparation dans l’écran ?

Effectivement ça fait sens.
Mais electroniquement ce n'est pas plus compliqué de devoir convertir le signal VGA rvb en YCbCr ?
Enfin bon c'est du IBM alors pourquoi pas...
Et donc quand j'ai échangé le fil rouge et le bleu au dos du tube j'ai échangé quoi en vrai ?
Le signal ycbcr va jusqu'au tube ?
Ca expliquerais en tout cas les symptomes, mais la conclusion reste la même : faut que je démonte la carte pour y regarder de plus près


Le cable VGA c'est tout analogique, ya un fil par couleur (blindé) + la synchro V et H (en gros)
à ma connaissance la tension utilisé pour chaque signal de couleur est équivalente.

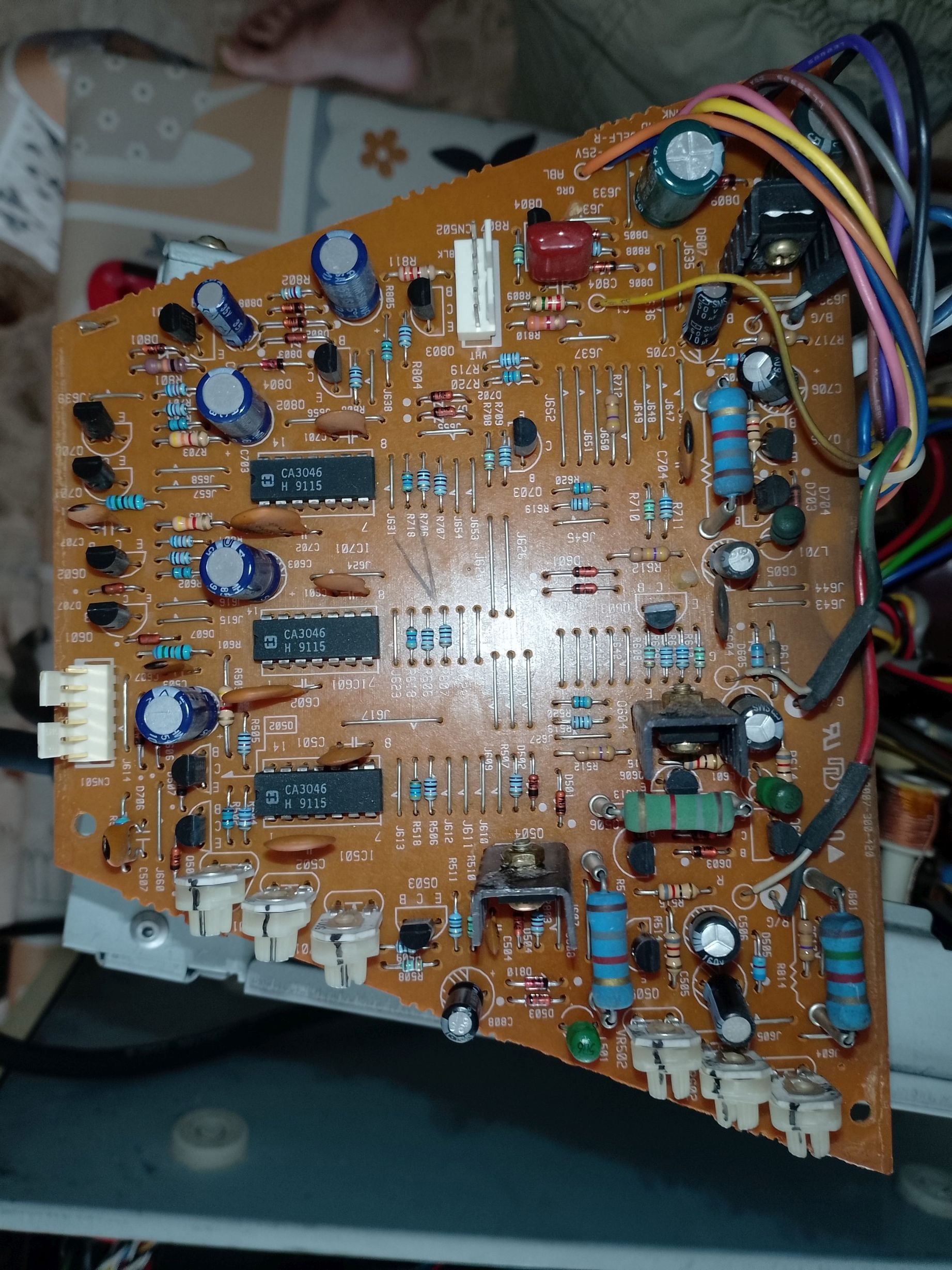

Voila la carte vue composants.
tout à l'air nickel ¯\_(ツ)_/¯

Les condo à droite n'ont-ils pas l'air un peu gonflés?

IRL ils sont nickel

De toute façon ça ne veut pas dire grand chose. Si ça se trouve ils n'ont pas été mis sous tension pendant 10-15 ans et il y en a qui n'ont pas apprécié le retour à la vie active.

Dernièrement j'en ai attrapé un avec un ESR de 19 ohm, extérieurement il était nickel (et appareil plus récent, années 2000). Un autre qui laissait apparemment fuiter tellement de courant que le rail avait perdu 1/3 de sa tension nominale, pareil pas de signe extérieur de défaillance (et il passe au testeur de composant sans mesure suspecte non plus   ).

Bah clairement là ya quelqu'un qui est passé car le potar modifié permet d'avoir une image un peu mieux qu'a sa position originale.
Je les dessoude tous pour les mesurer ?

Ca ce serait la méthode bourrin mais ce n'est pas sûr que ce soit ça le problème.
Il faudrait essayer de confirmer qu'il y a bien une conversion RGB/YUV du signal et à quel endroit, pour localiser plus précisément la zone à problèmes. Sur la carte que tu as photographiée à première vue on a une amplification des 3 voies, pour une conversion c'est difficile à dire (sur un appareil moderne je chercherais un IC dédié mais là ils seraient capables d'avoir fait ça à l'ancienne avec un tas de composants traversants simples   ).
Regarde aussi s'il y a des inscriptions au niveau des fils soudés un par un ou des connecteurs, ça pourrait donner des indices sur ce qui entre/sort.

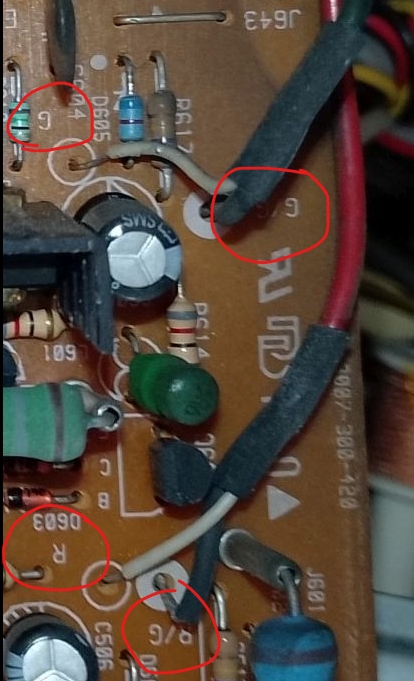

Ya bien des inscriptions, genre R/G (red ground ?) et R(red?)
ya aussi G/G et G et puis B/G et B.
Ca c'est pour les fils pour le tube.
La prise VGA qui vient sur la carte est noté R G B
Autant pour les symptômes ça colle, autant de tout ce que je vois je me dit que l'écran est juste RGB de A à Z

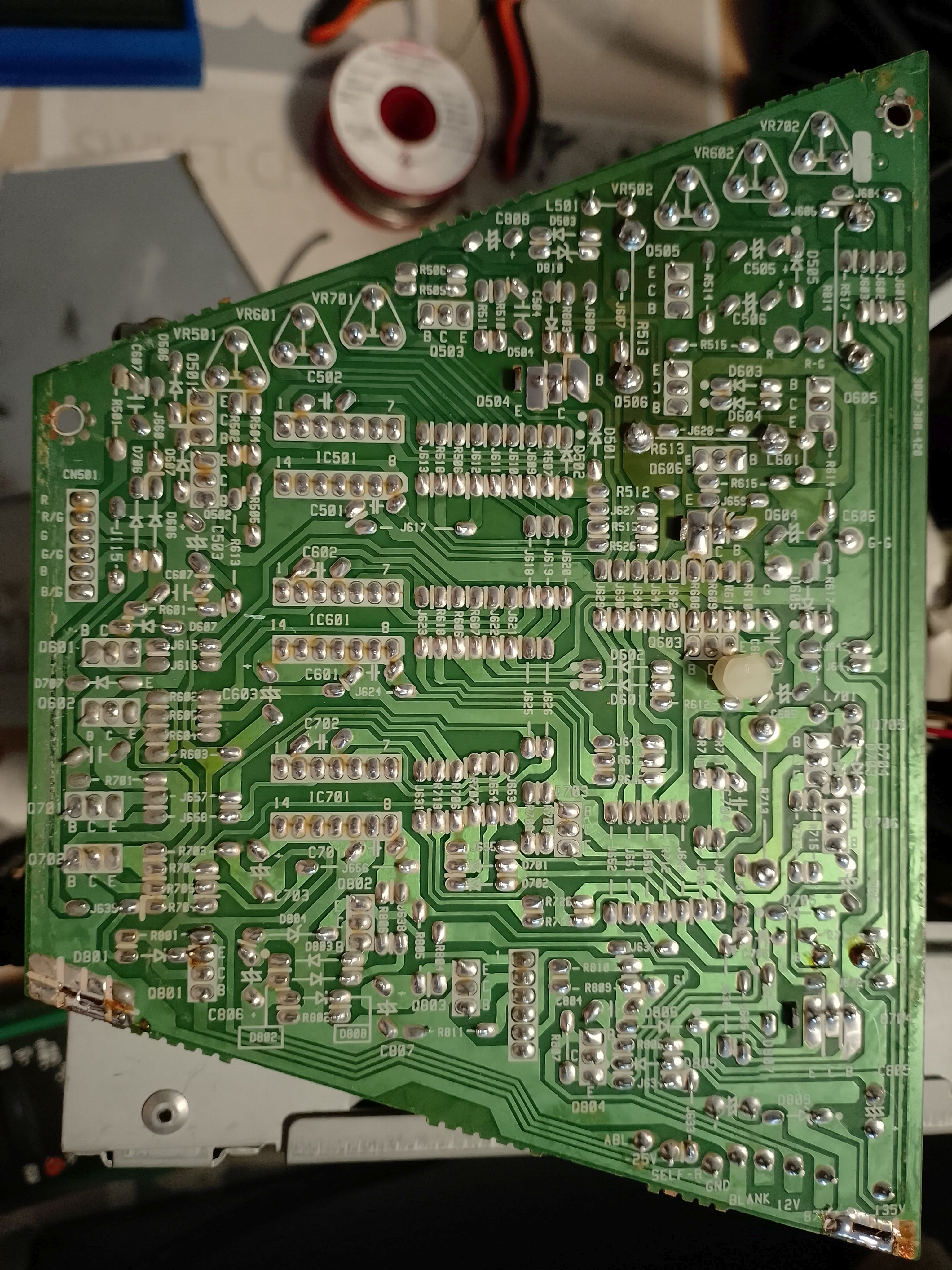

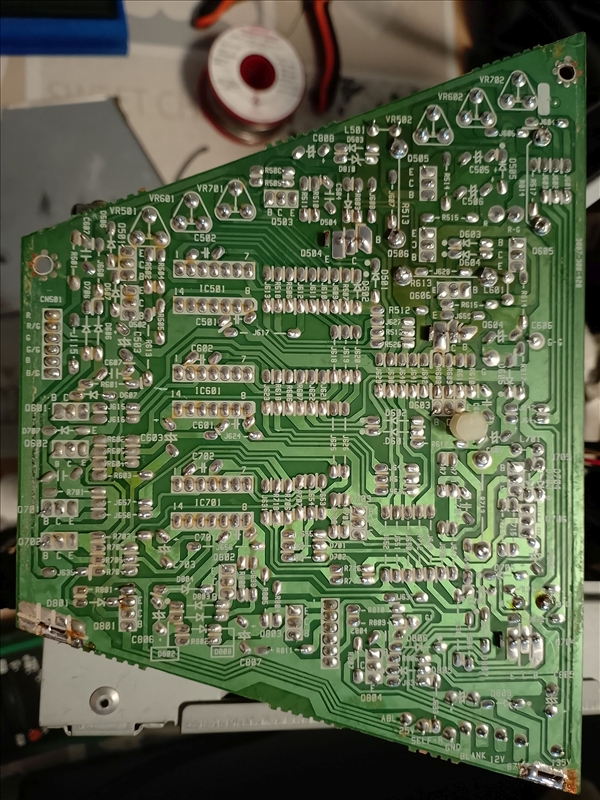

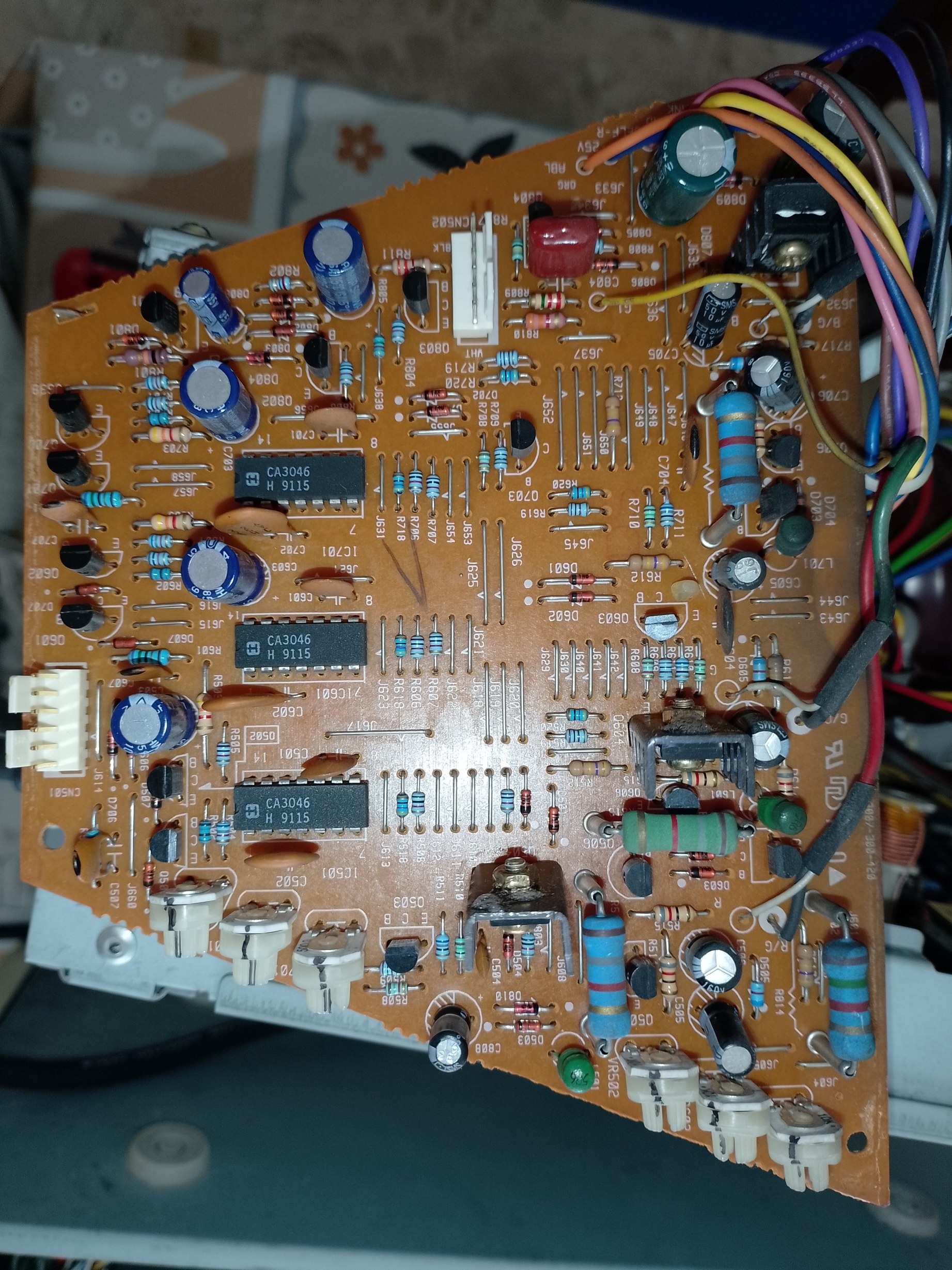

J'ai enlevé la plaque de blindage de l'autre côté, encore une fois tout est nickel, je ne vois aucune soudure craquelée...
à gauche on voit le connecteur pour le cable VGA R R/G G G/G B B/G

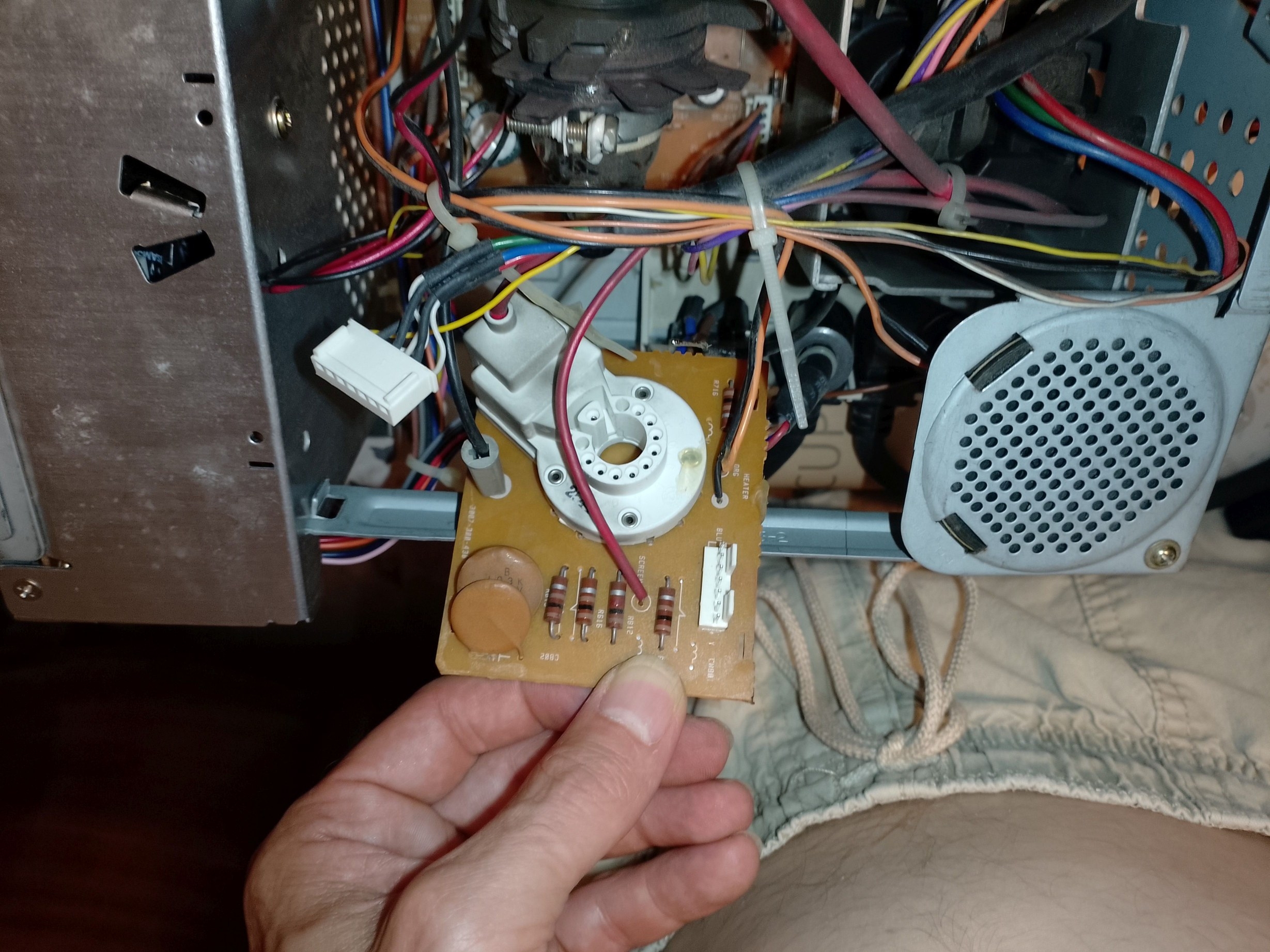

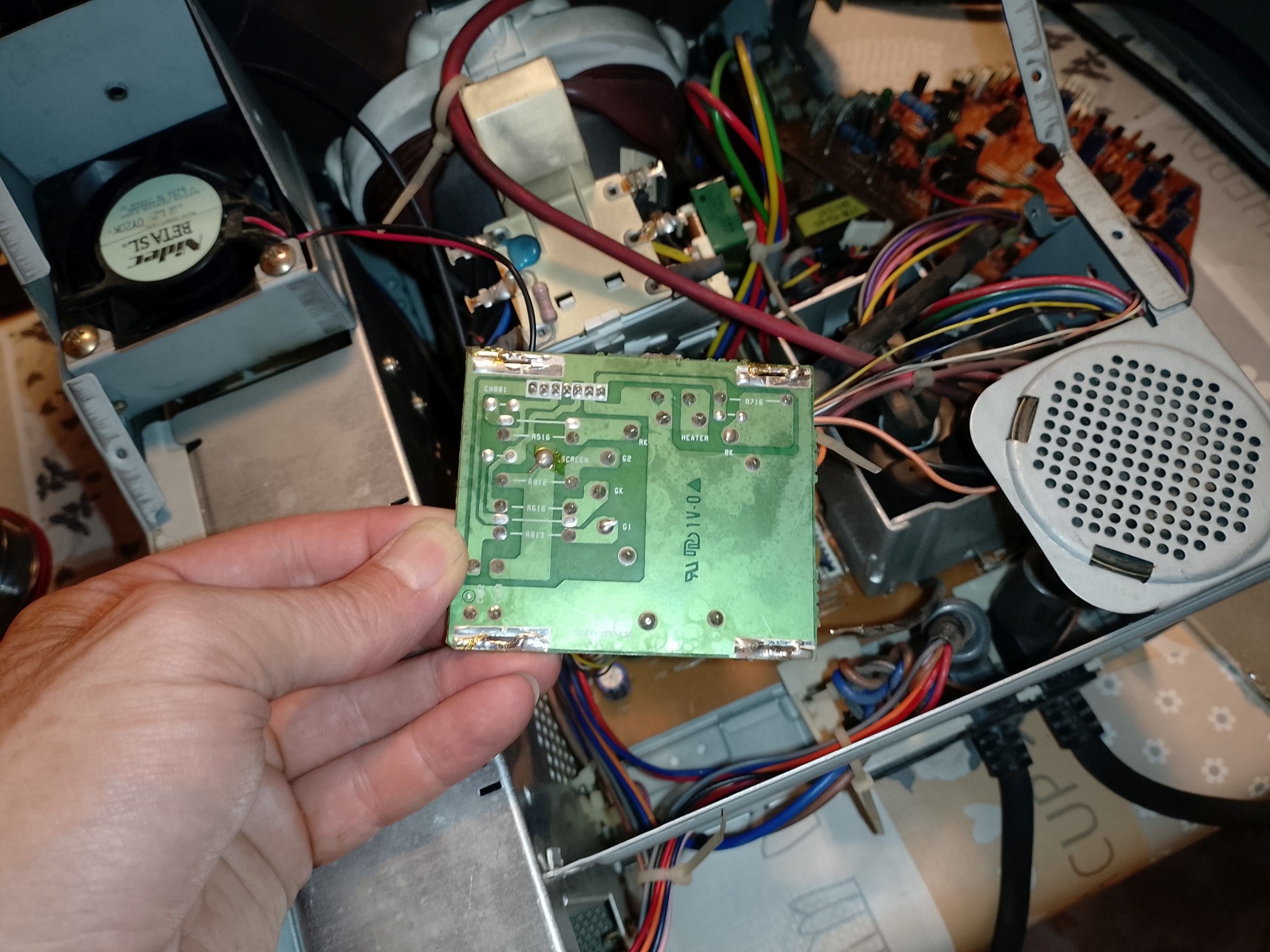

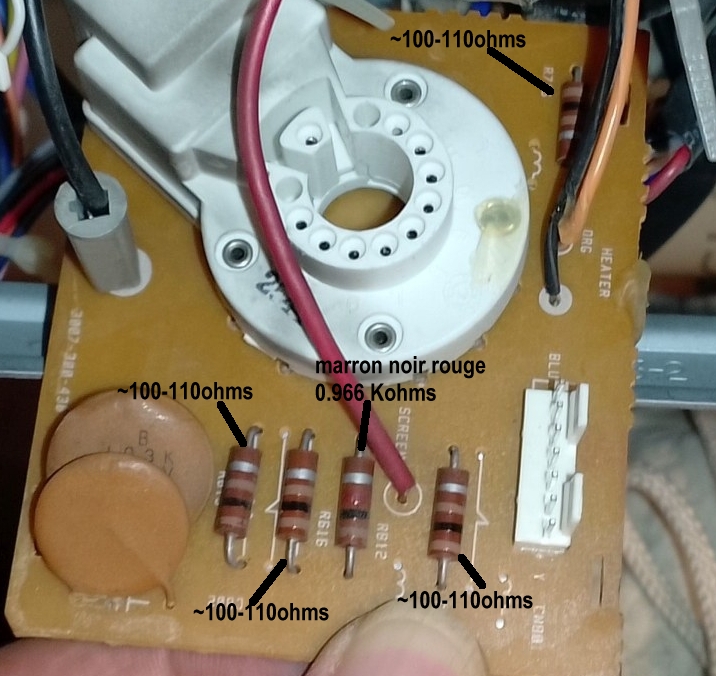

j'ai démonté la carte du tube, à part quelques résistance ya rien la dessus donc on va dire que cette partie est fonctionnelle

Vérifie quand même les valeurs au cas où., en plus là il n'y a pas besoin de dessouder. Les résistances au carbone sont connues pour partir en sucette parfois.

A ? ok je vais mesurer.

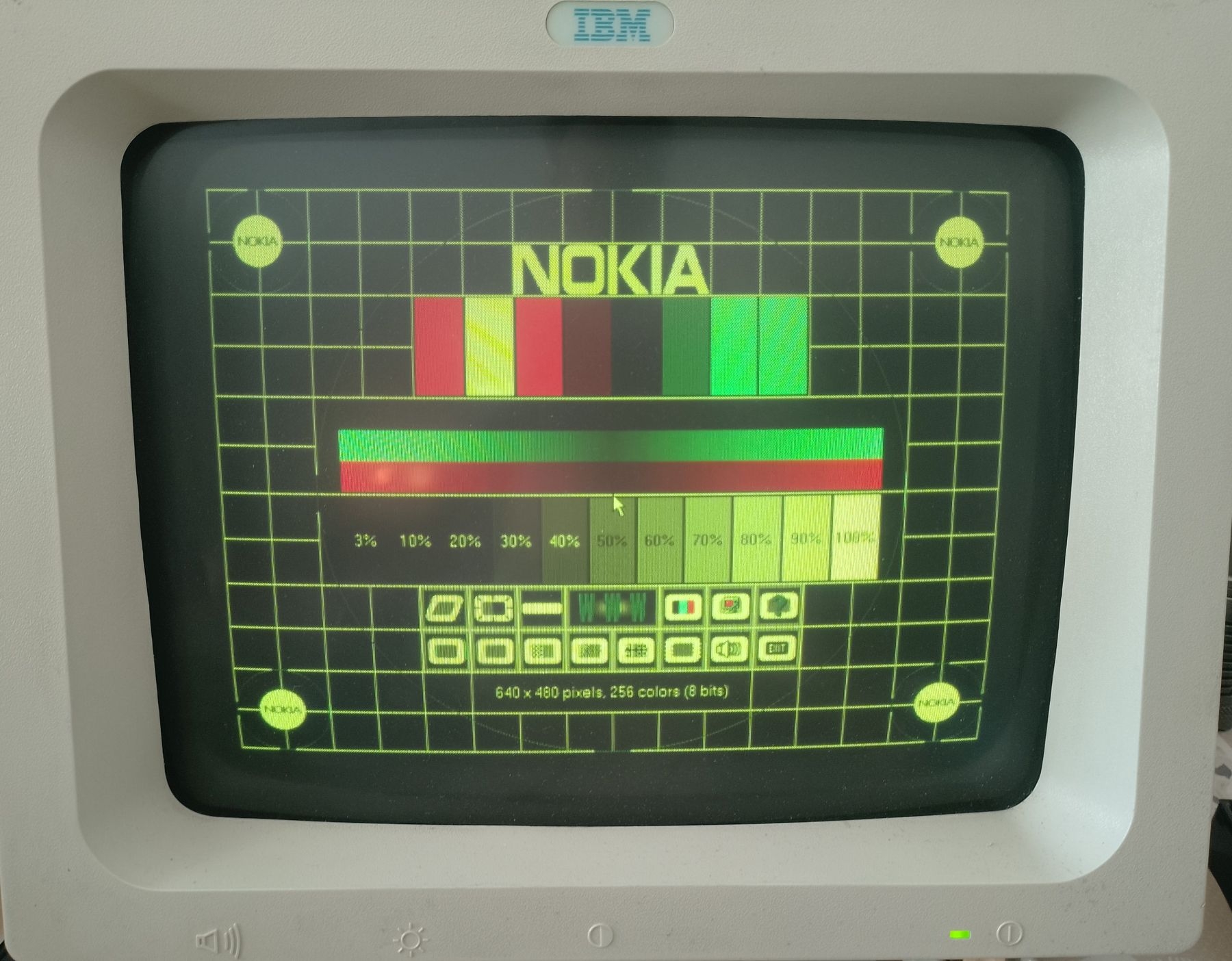

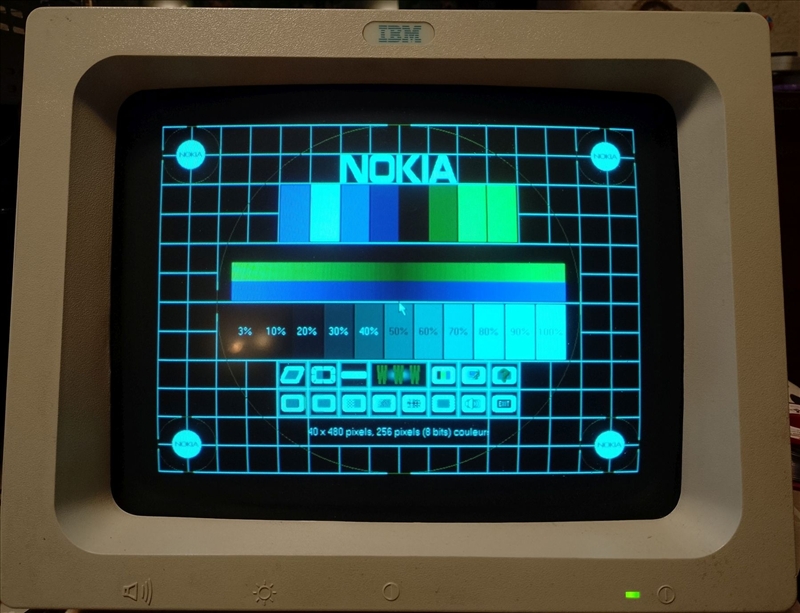

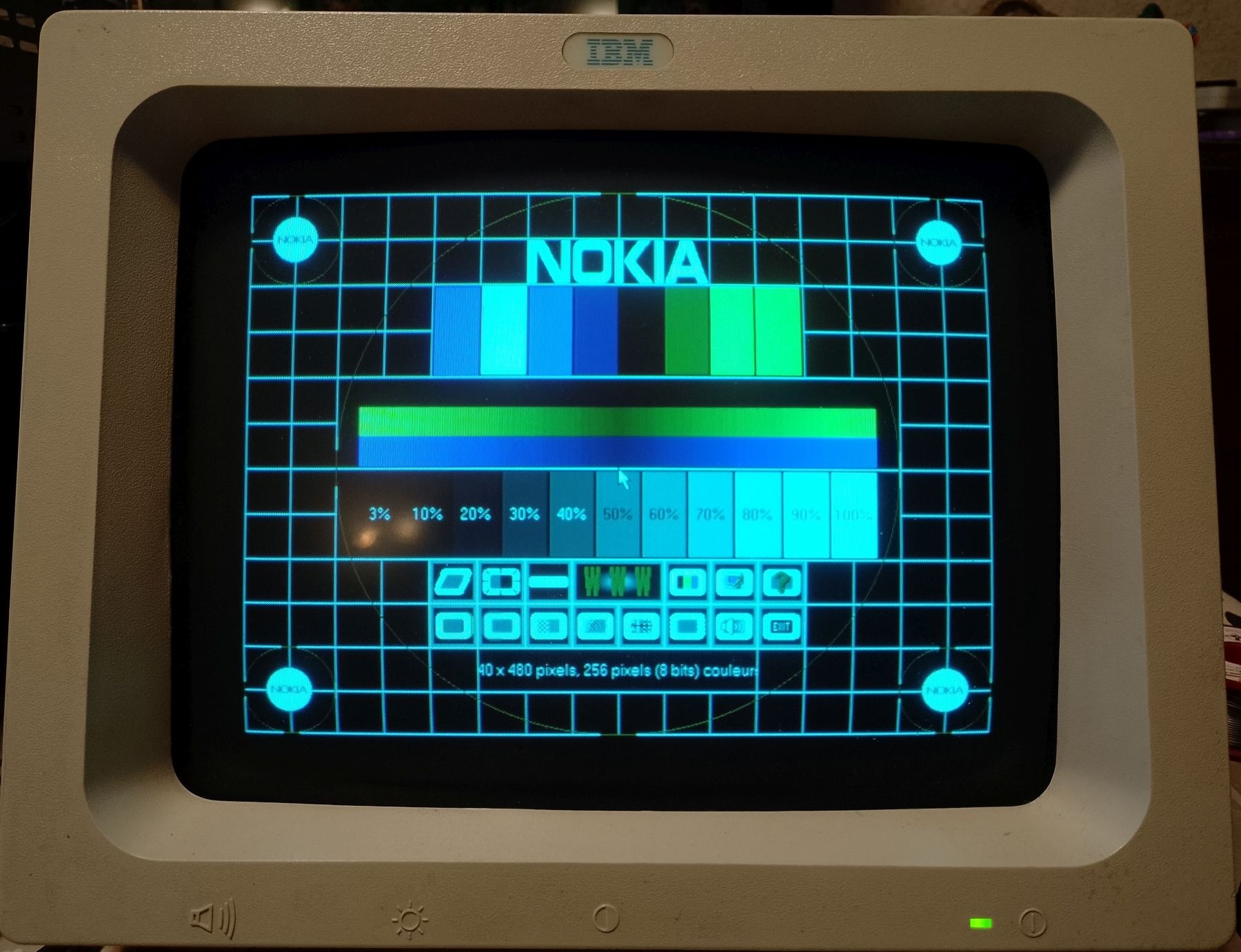

Sinon j'ai copié nokia monitor test et j'ai réussi à rpendre une photo qui représente les couleurs que je vois en vrai : le blanc est blanc, pas de rouge et vert=jaune.

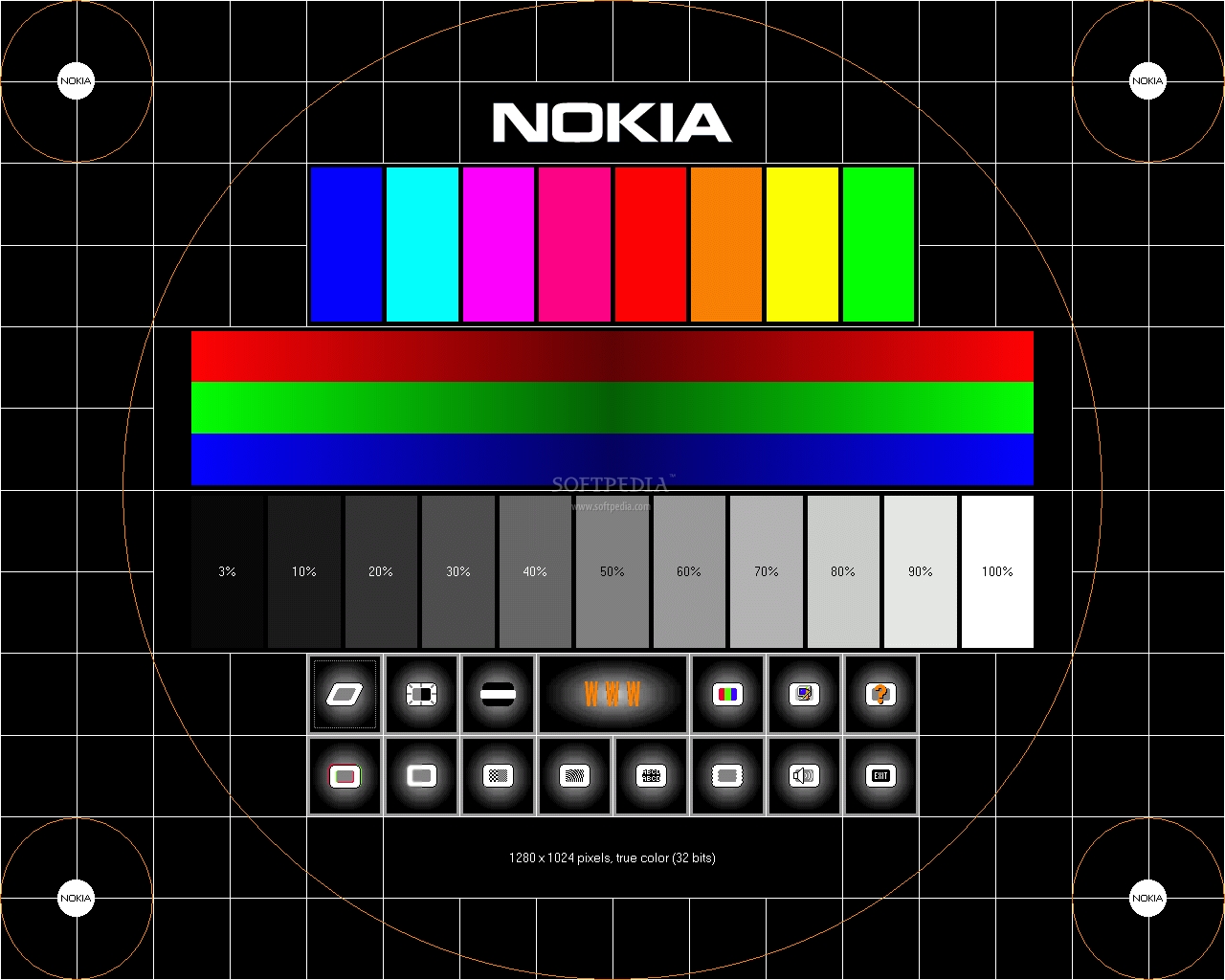

reference

Les résistances c'est OK

On dirait que cet écran n'a pas de photophore vert mais des jaunes ?

Ou alors je suis en train de me demander s'il n'y a pas eu un abus de tripotage de potentiomètre qui a rendu le vert jaunâtre et le blanc passablement blanc mais en fait, le problème c'est simplement l'absence de rouge.
C'est toujours chiant de passer derrière un apprenti bricoleur qui a fait potentiellement nimp.

Oui enfin vu que ya quand même des reperes sur tous les potards j'ai vraiment l'impression que queluqu'un à juste voulu rattraper la panne.
Chatgpt m'a émis une hypothèse en disant que peut etre un des CA3046 est partit en vrille ce qui ferait que la gestion du rouge s'adosse au vert au lieu d'etre indépendante.
Ce serait l'explication logique au couleurs que je vois :
Couleur demandée Couleur affichée
Rouge Noir
Vert Jaune
Bleu Bleu
Jaune (R+G) Jaune
Cyan (G+B) Presque blanc
Magenta (R+B) Bleu clair
Blanc Blanc
Gris 50 % Gris

ps : chatgpt a un raisonnement pas mal, par contre il n'a pas les bases de l'elec quand il m'explique que des composants identiques ne peuvent pas être échangés si les composants autours sont différents , et il m'a pondu le pinout du ca3046... bien évidement faux
Bref, je vais mesurer les transistors des CA3046 en mode diode, et si très motivé je les dessoudes, mets des supports et je les inverses.

Non mais laisse tomber ChatGPT, c'est un générateur de bêtises aléatoires.

J'ai un petit doute entre les CA3046 et les entrées identifiées R G B d'origine parce que je n'ai pas bien réussi à suivre les cheminements du circuit, mais après ce sont 3 lignes R G B identiques et rigoureusement séparées, c'est impossible qu'un CA3046 mélange le vert et le rouge.

bon j'ai mesuré les CA3046 et ils sont tous pareils.
Q1 Q2 Q3 avec des valeurs de 0.6 à 0.8V entre base et C ou E
Q5 et Q4 totalement en court circuit sur les 3, ce qui est normal, le PCB reliant toutes les pattes ensembles.
Du coup je ne sais pas où chercher.
J'ai mesuré plusieurs petits transistors avec à chaque fois des valeurs cohérente

Vérifie qu'il n'y ai pas une cathode du tube en CC avec autre chose comme les filaments.

Ya du blanc et du gris donc forcément le tube marche correctement ?
Et ya du jaune à la place du vert, et du jaune quand on veux du jaune.
Edit : le problème serait dans le tube ? comment je vois ça ?

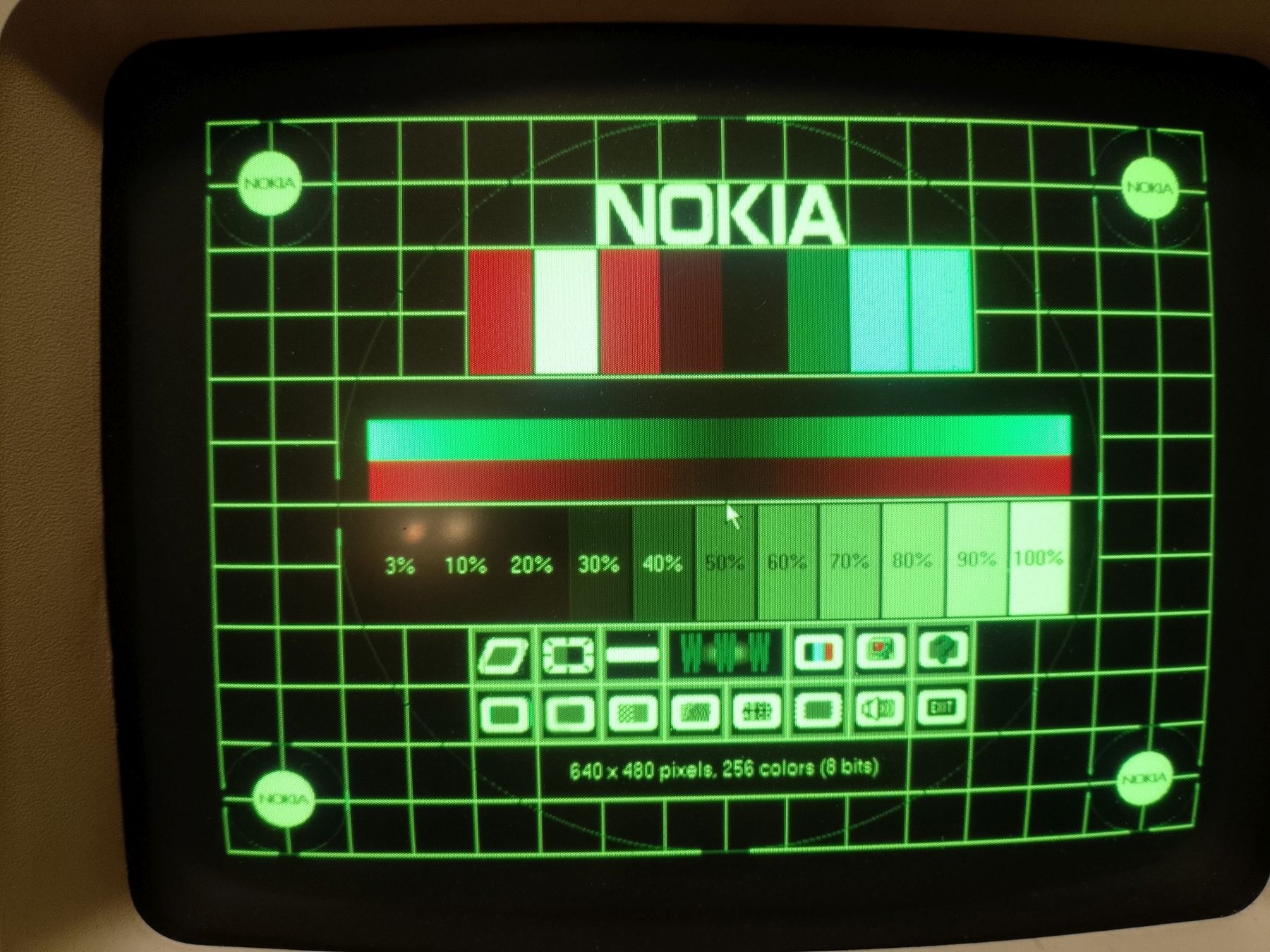

Edit edit : en faite ce n'est pas con, ça expliquerais pourquoi lorsque j'avais inversé les fils bleu et rouge je ne trouvais pas beaucoup de différence et surtout toujours pas de rouge à l'écran.
Ca se mesure le tube ?

Edit edit edit : j'ai mesuré le tube je n'ai trouvé aucun CC, alors j'ai re-inversé les 2 fils et j'ai bien du rouge là où il devrait y avoir du bleu.
=> c'est bien la carte "controleur" qui a un souci.

Bon j'ai aussi vérifié les pin du cable VGA quand même... il est bon.

Et les potentiomètres et toutes les diodes = c'est tout ok

- qu'est ce qu'il y a avant les 3 paires de fils R/R-G G/G-G B/B-G ?

- l'écran a été testé sur un autre PC, ou le PC sur un autre écran ? Si ça se trouve on s'acharne sur l'écran alors que c'est peut-être la carte graphique qui envoie n'importe quoi sur le port VGA ?

Entre la prise VGA et la prise qui va au cul du tube, ya la carte triangulaire que j'appelle carte contrôleur.
L'écran fait le soucis sur son IBM PS1 d'origine.
Le pc m'a servit à réparer un autre écran d'IBM PS1 (potar de synchro a retoucher) et fonctionne correctement sur un écran LCD en VGA.

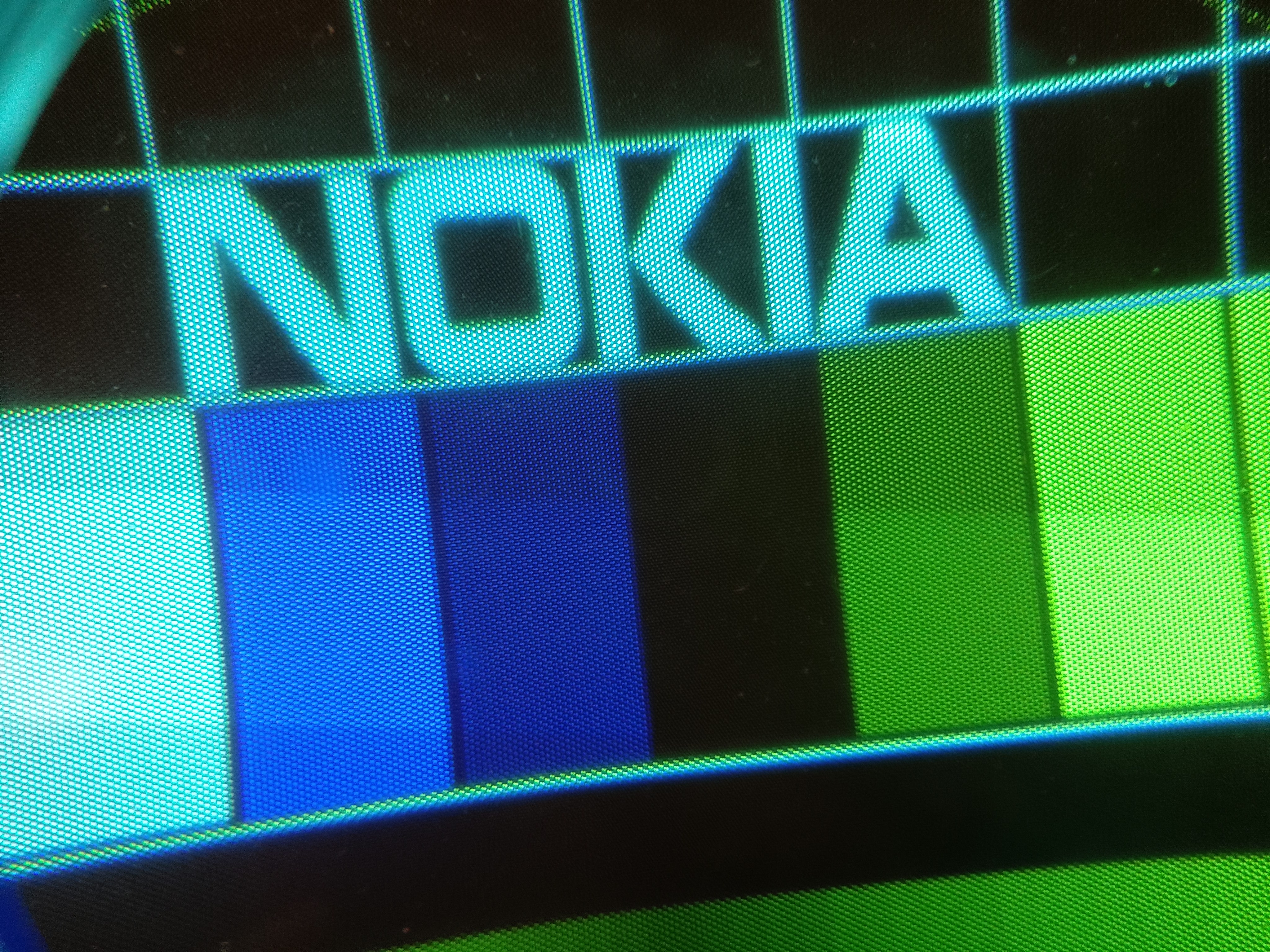

Ce n'est pas blanc la, c'est cyan

Ton blanc est cyan (le cyan du rectangle de couleur c'est le même que le Nokia)
Ça tombe bien le cyan c'est bleu et vert

Ton jaune est vert.

Pour moi c'est toujours l'idée du début, pas de rouge

Oh bordel t'as raison , visuellement ça me paraissait tellement blanc.
Mais ça ne change pas le souci : je ne trouve pas ce qui ne vas pas sur la carte

Bah t'as trois voies identiques donc suffit de les comparer entre elles.
Après c'est pénible parce-que t'as potentiellement de la haute tension sur la carte donc il faut être prudent.
L'ampli vidéo à l'air un peu sophistiqué mais c'est pas impossible à comprendre.

Et sinon, le topic reparations, c'est à côté : https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0


Je viens d'inverser le bleu et le rouge sur la prise VGA donc à l'entrée de l'écran.
Je m'attendais à voir du bleu à l'écran là où il y aurais du avoir du rouge, et du noir à la place du bleu (suivant la logique de la carte controleur HS)
Et ben pas du tout, j'ai eu la même image que quand j'ai switché les canon bleu et rouge !
Donc en faite les 3 canaux de la carte contrôleur fonctionnent
Alors le problème viendrait du câble ?
Je vais le re mesurer, j'avais un peut galéré d'ailleurs.

Si des gens cherchent un Amstrad CPC 6128, donc vraiment du vieux matos, y'en a un en don sur Nantes: https://www.leboncoin.fr/ad/ordinateurs/3243057724

Je connais pas la personne, vu par hasard.

MOUAHHAHAHAHAHA
Quelle est con s'te panne !
MOUHAHAHAHHA
Mais que c'est con !!!!
MOUAHAHA bordel sans déconner !

Je vous la fait courte : ya un court circuit dans le cable, uniquement entre le signal rouge et la masse rouge.

Pour réparer j'ai retiré la pin 6 du connecteur VGA (masse rouge) et j'ai débranché la masse rouge sur la prise coté écran.

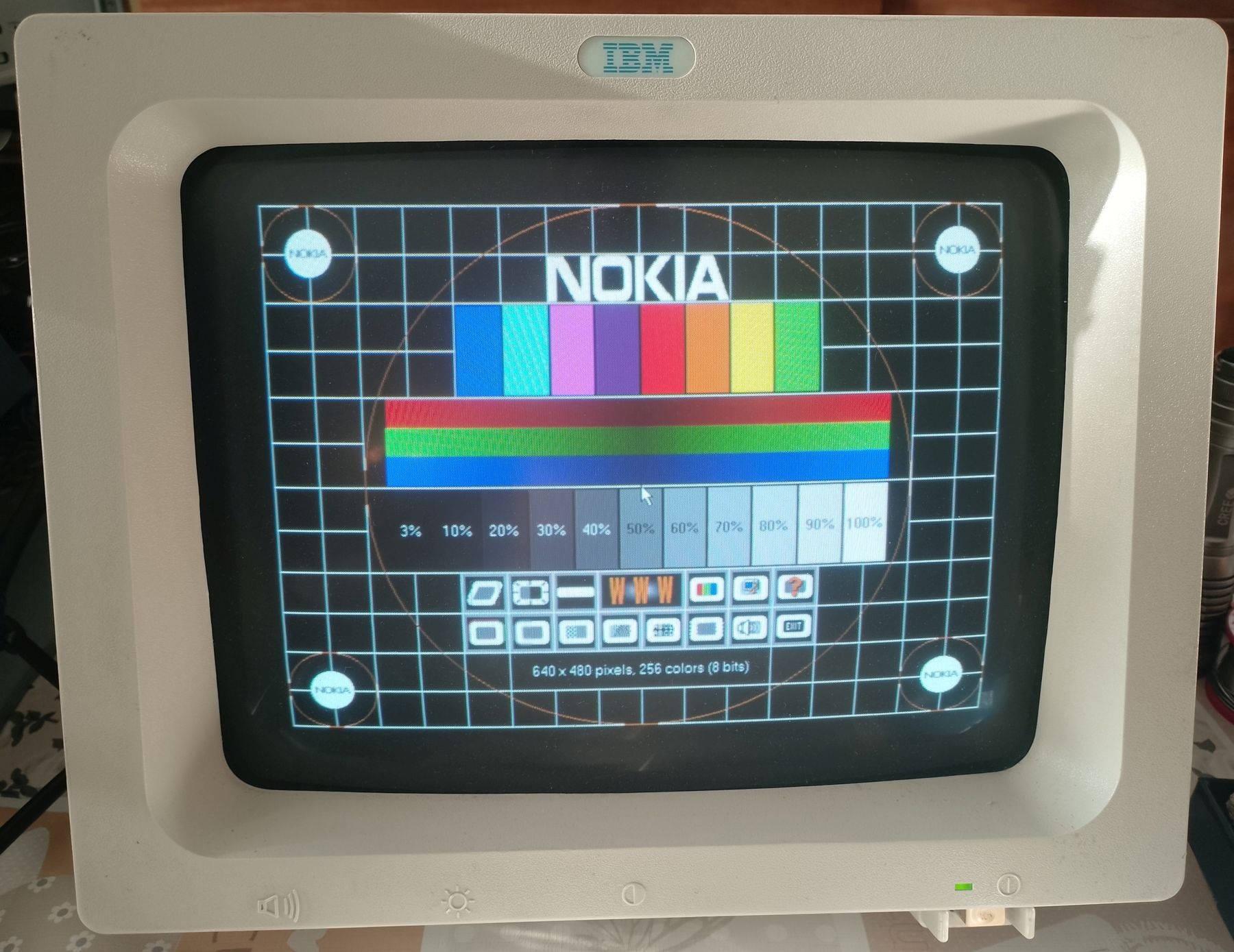

=> ça fonctionne.

Et pour faire ça bien je vais dire à mon pote de se trouver un nouveau cable.
Sur cet écran le cable vga fait partie de l'écran.

En plus j'ai pourri le fond d'écran de rehost, j'apparais au moins 3 ou 4 fois actuellement!

Prend un câble vga male mâle  classique et coupe le
Cest la source la plus abondante et pas cher de prise HD15 moulé propre

oui mais la ya un passe cable spécifique ça serait bien de retrouver un cable d'origine

Ben bravo d’avoir trouvé la panne même si on peut penser qu’elle est simple
