Reprise du message précédent :

Bon je vais tenter de demander de l'aide pour réscusiter ma veille carte mère sur VOGONS, vous connaissez ?
J'y ais vu passer des discussion très technique ça parlait de patch sur des vieux BIOS et de ressouder des puces de cache à la place de fake chips, ils ont l'air calés les mecs la bas
https://www.vogons.org/index.php

Ouais vogons c'est un super forum, certains membre du fofo sont autant actif ici que là bas, de mémoire c'est plutôt un forum orienté vers l'époque DOS

bon je voulais faire tourner mon ancienne HD7750 qui a pris l'humidité, mais rien a faire, elle ne veut rien savoir...

donc obligé de garder la HD5450

Wep et le forum à l'air super actif j'ai déja quelques réponses
https://www.vogons.org/viewtopic.ph [...] 3#p1033183
Sinon j'ai enfin testé ma POST card sur un autre PC (HP vectra p133)
Bilan : elle ne marche pas en ISA et empêche le pc de booter !!!
En pci elle s'allume et tout fonctionne.
Et pourtant j'ai bien fait gaffe de la mettre dans le bon sens (possibilité de griller la poste card et le pc si on la fiche à l'envers !)
Donc c'est con je l'avais acheté exprès pour ça: -/

Tiens, comme je mets les vieux articles en ligne, y a un sujet de Neji sur les cartes ATi (pour les abonnés CPC Hardware) https://www.canardpc.com/retrogamin [...] -chez-amd/

Pas assez vieux ton article, il date du N°40 de 2019, c'est pas topik compliant.

Je plaisante, c'est une bonne initiative. Je me souviens encore de la légende buggée de la carte en tête d'article : une Radeon HD 2900 présentée comme une HD 3870.


Pas de bol, j'ai la même et ça fonctionne bien mais ça m'aide pas beaucoup dans les problèmes que j'ai rencontré.

Tiens ca parle ISA, et justement je galère avec un pc Packard-bell 486 que arank'thnar m'a donné, le bios ne reconnait qu'un type de HDD donc impossible de remplacer celui d'origine par une CF avec adaptateur, ducoup je cherche une carte reseau ISA bootable pour installer une Eeprom avec XTIDE.
Si quelqu'un à ca dans son grenier je suis preneur.

Aucune idée si bootable... AMD 7990

Ya un bios je dirait oui.
De mon côté j'ai pu relire le bios de ma carte mere et il semble OK
http://crazytiti.free.fr/divers/AM [...] 0c1992.rom
J'ai même trouvé dedans l'ID amibios
40-1200-001805-00101111-060692-USA-9204

C'est curieux, je viens de voir un gars à dessoudé le chips de cette carte et les pistes du bus ISA arrivent nul part !


il devait en avoir besoin ?


Poste des photos de ta carte en haute définition et on te dira si tu t'es faut enflé.


Mais ça a l'air pas mal ça! Faut voir si des pilotes existent surtout pour activer la bootrom.

Voilà ce que je viens de trouver:
https://www.vogons.org/viewtopic.php?t=73540


@crazytiti

Fais une photo de ta postcard que je compare à la mienne. Pour ta carte mère je dirais un pb du bios, faudrait essayer avec une autre version mais il te faut le programmateur et un effaceur d'eeprom. La pile a aussi peut etre mangé les pistes si elle a coulé.

Pas forcément. On peut mettre des puces EEPROM au lieu d'EPROM-UV et aussi faire des bricolages.

J'avais utilisé une mobale de P2 avec un chip de 256kiB pour flasher une EEPROM de 128kiB et la monter sur carte réseau qui n'accepte que 32 ou 64kiB (pas tout à fait "pin compatible", mais qui peut le plus peut le moins ).

J'avais aussi vu des bricolages avec de la plaque à trous pour mettre de la ROM directement sur un port ISA.

Edit: ça ressemblait à ça, mais plus DIY et avec uniquement de la flash et un décodeur d'adresse : https://www.lo-tech.co.uk/wiki/Lo-tech_ISA_USB_Adapter

On peut mais on se fais chier

Et puis il faut avoir la bonne eeprom, après je conçois que sans un TL866 on peut se dépanner comme ça.

Non mais je pense que le bios est OK, je l'ai relu et j'ai comparé avec un bios ami d'une mobo qui ressemble beaucoup et il y a de grand pan commun donc il n'est pas fucké...
Je vais faire tester si ya du jus sur la pile de bios, le bios et si les lignes d'adresse de la puce bios bougent pendant le boot.

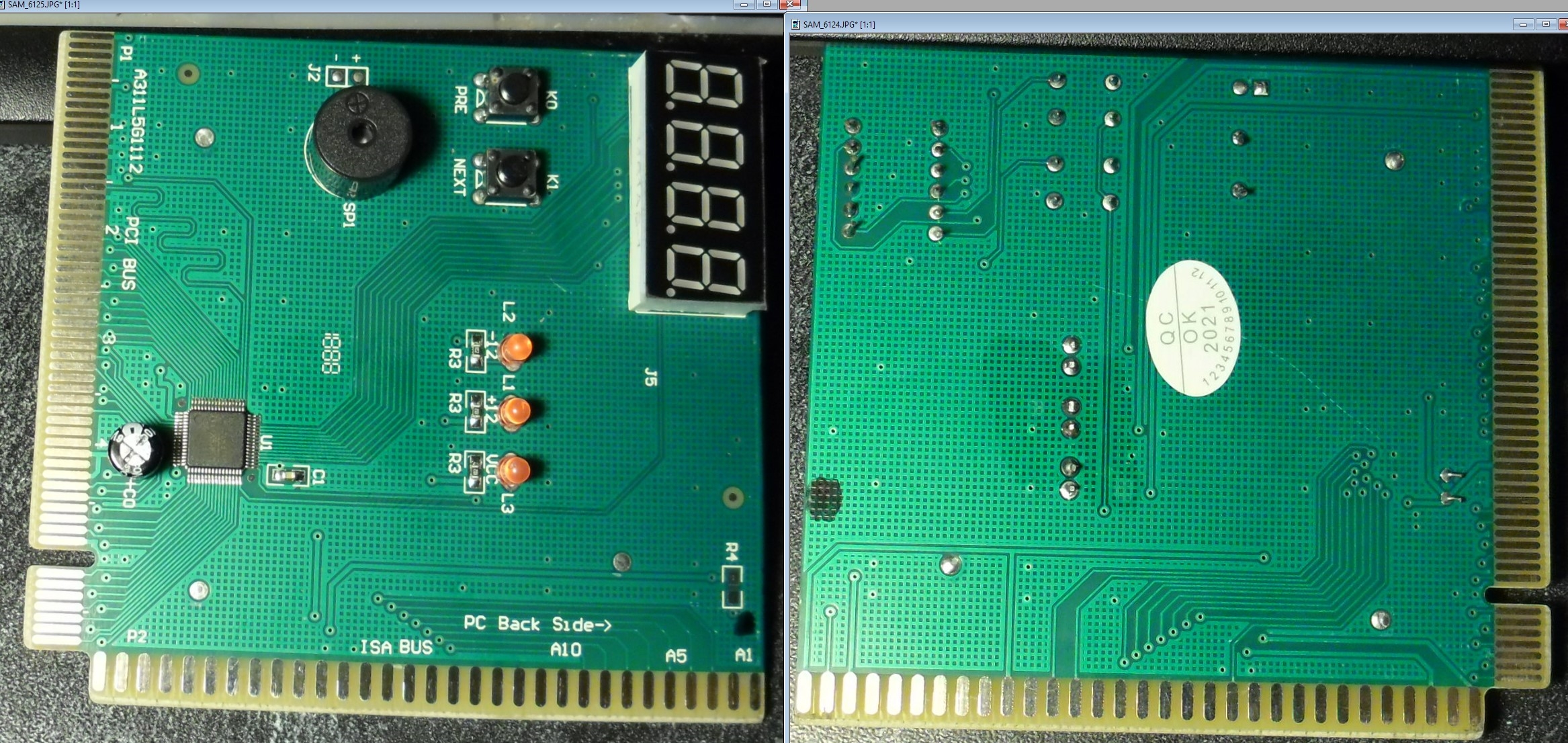

Sinon la post card :

Il y a bien des pistes routées sur ta carte donc à mon avis le problème est ailleurs.
R4 n'est pas peuplé. Tu as des infos sur son usage ?

Si R4 est peuplée elle tire à l'état à haut la ligne Reset. Je ne sais pas trop ce que c'est sensé faire

Moi non plus. Le bus ISA était déjà obsolète pendant mes études.


Ok donc un pb d'alim quelque part...

sinon ta post card semble assez vide mais bon, moi j'ai celle la:
https://www.amazon.fr/tellaLuna-dia [...] 75&sr=8-13

"Il y a bien des pistes routées"
Si j'ai bien suivis on voit que ça part des adresses du bus ISA ça traverse le PCB et ça va sous le chips.
Or si on regarde la photo du mec qui a dessousdé le chips les pistes ne vont nul part :-/

De tout façon j'ai fait de nouveau test et on dirait qu'il n'y a pas d'hologe donc il ne se passe rien, je vais détaillé sur le topic vogons



T'as le lien vers une image cliquable ?
Ca sera vraiment des enfulés d'avoir routé jusque sous la puce mais pas jusqu'à ses broches.

Oui sur vogons :
https://www.vogons.org/download/fil [...] &mode=view


Je devrais la récupérer courant février. Me faire signe mi février si pas d'autre solution depuis

Je viens de découvrir XTIDE Universal BIOS, je comprends mieux maintenant l’utilité. En soit ce n'est pas la carte réseau qui est nécessaire mais le fait que l'on puisse flasher la rom pour installer la prise en charge des disques....

A priori chez DEC Digital l'activation du bootrom se fait generalement par le switch 6...
https://www.arvutimuuseum.ee/th99/n/neti16_2.htm

Sur cette face il n'y a rien de relié sur le port isa, ca marche que sur le pci



Ok, je vais voir si je peux en trouver une ailleurs, sinon je vais patienter. Et oui moi aussi j'avais du mal à piger ce XTIDE puis en regardant sur YT, ils expliquent très bien la fonction et je suis confronté au problème avec un vieux Packard Bell qui ne veut rien savoir avec d'autres HDD.

Crazytiti : tu peux trouver le datasheet du PLL qui va avec le quartz de 14.318MHz sur ta mobale : https://datasheet.datasheetarchive. [...] 054001.pdf

Idéalement il faudrait vérifier le bouzin avec un scope.

Il y a plusieurs étapes :

• Vérifier que le pin TS est à l'état bas, facile même au multimètre,
• Vérifier que les entrées des jumpers correspondent bien, testable au multimètre,
• Vérifier que le signal PD est à l'état haut et y reste,
• Vérifier que l'alim ne bouge pas trop, relativement facile,
• Vérifier le signal REF, qui doit être sinusoïdal à 14.318MHz (et pas un harmonique ou une autre résonnance) avec une composante DC à peu près stable,
• Vérifier MCLK1 et 2, signaux carrés avec un rapport cyclique de 50%, mais il faut un scope relativement rapide,
• Vérifier que le signal est correct aux deux bornes du quartz (délicat à mesurer, il vaut mieux des sondes 10:1 et en mettre une de chaque côté du quartz, et même là, ça peut arrêter d'osciller). Tu devrais voir la même chose que sur le signal REF, mais déphasé

T’inquiète pour l'oscillo j'ai un Agilent 54621A 60mhz ça devrais le faire (ceux où on peut jouer à asteroids   )
Et un fluke 196
Dés que j'ai un moment je test tout ça.


J'en ai qui captent les radios anglaises

Ya du balaise là! t'étais où quand j'essayais de réparer ma mobo 486?

J'essaie de refaire fonctionner mon vieil i5 750, j'ai pas l'intention d'y mettre de carte graphique, j'ai donc acheté une alim de 300W (celle-ci https://www.ldlc.com/fiche/PB00430601.html) et impossible de le faire démarrer avec cette alim. Même en comptant très large, 150W pour le CPU ça laisse 150 pour tout le reste, ça devrait être largement suffisant non ? Avec une 550W il démarre sans problème. Alim morte au déballage où y a un truc qui m'échappe   ? J'ai tenté de connecter les pin 4 et 5 de la 300W et elle démarre bien pourtant

j'ai commencé a nettoyer ma carte vidéo (une HD7750) toute oxydée abimée, mais je n'ai plus d'isopropanol, j'en ai commandé sur amazon mais ils me l'ont envoyé par chornopost c'est con et bien sur ils ne sont pas passé...

https://fr.trustpilot.com/review/ww [...] fr?stars=1

Je vais tester le lavage a l'acétone

J'éviterais l'acétone personnellement. Même si l'époxy des PCB est assez solide. L'isopropanol, tu en trouves chez RScomponents et sur mon droguiste point com (ou un truc du genre).

Effectivement, l'acétone est une mauvaise idée.
Ca peut endommager certains boitiers plastiques.

ou sur amazon

je précise que j'ai testé la carte, elle est hs, mais c'est juste pour avoir une carte propre dans ma collection pas un  truc cradingue.

L'acétone peut blanchir le PCB.
ou pas...

L'acétone risque surtout abimer le marquage des boitiers et le silkscreen, ça va difficilement attaquer le PCB ou les boitiers en profondeur.

Si tu n'as pas d'isopropanol, tu peux tenter le nettoyant à freins, le nettoyant à flux et des alcools random (nettoyant à vitres, combustible à réchauds).

Je n'ai jamais essayé l'ethanol automobile ou les dégraissants industriels (eau + savon compliqué ), mais tu ne vas pas plus abimer ton truc HS .
J'éviterais les trucs en forme de gel ou à base de pétrole mal raffiné qui vont laisser des traces.

Si c'est HS, lavage à l'eau savonneuse, rinçage soigné à l'eau bouillante, et séchage sommaire au torchon puis au sèche cheveux pour souffler les gouttes.

Ou simplement prendre tes 6*1 L d'IPA chez Hoefer ?

Pour balancer 1L d'alcool dans le vide et perdre son temps ?
