Reprise du message précédent :
Bon si ça arrive à quelqu'un c'est parceque je n'avais pas encore relié la terre au radiateur de l'onduleur...(Pourtant j'avais fait un test de continuité et c'était relié à la masse générale de l'onduleur....)


quelle marque ton onduleur ?

Perso ça fait 10 jours que mes panneaux sur micro-onduleurs fonctionnent sans terre, et aucun souci.
J'ai pas fini de tirer les câbles de terre en fait... il faut que je finisse mais ça ne sera pas ce week-end.

Sofar solar. Il fait la mesure de terre entre son radiateur la masse des PV et la terre de la sortie DC.

Et vous aviez raison pour la sonde de courant il faut un câble blindé je pense car là ça fait n'importe quoi....

Au fait, content de ton sofar Solar? Tu pourras faire une review des réglages ? Notamment le 0 injection, la gestion des batteries, l'accès web...

D'un point de vue construction, ça fait pas cheap?


en fait si c'est une pince en plus les tensions en jeu sont de l'ordre de quelques mV donc tres facilement parasitable en cas de cable non blindé

Je fais ça quand ça aura tourné une semaine ou deux

Ça fait pas cheap du tout le radiateur est énorme et c'est super lourd...

La doc de l'onduleur (j'ai le 5000)

https://allo.solar/amfile/file/down [...] duct/1299/

À priori il faut utiliser toutes les paires du câble ?

Je n'ai pas mis de terre non plus sur mes panneaux dans le jardin,
la tension DC n'est pas très haute et le risque que le cadre soit électrifié est infiniment faible.
Après il paraît que ça pourrait augmenter le bruit électro magnétique sans la terre mais bon....

Avec les 8 panneaux j'ai quand même 320v

Bon je m'attaque au chauffe eau....

À priori le mieux serait un variateur de puissance mais 3000w ça commence à faire.... Et comment le piloter ? Vous avez mit un deuxième contacteur ?( j'ai de la domotique domoticz)


Mon variateur 4 ou 5 kw m'a coûté 10 balles.

Tu peux motoriser/automatiser tout ça, faut juste bricoler un peu.

Perso, je gère à la main + arret chauffe par le cumulus sur température + horodatage.

En gros, ça chauffe de 10h à 17h (heures solaires, non modifié par le changement d'heure) . Quand le ballon est à 70°C environ, la sonde incorporée au chauffe eau coupe .

Suivant un combo météo/charge de la batterie/ items à lancer du jour  gros consommateurs style lave vaisselle , je règle la puissance entre 300 et 2000w.

Sur 300 , j'ai jusqu'à 2,1kwh injectés, à 2000, 14 kwh.

J'hésite entre installer 1 gros cumulus ou 2 petits.
Ca changerait qqc en termes d'injections de surplus PV ?

Ça changerait surtout éventuellement la résilience et l'autonomie.

Par exemple rien ne t'empêche d'avoir un ptit cumulus genre 15,30 ou 50L pour prendre une douche à moindre coût et éventuellement en faisant des choix en hiver / par temps de merde, et avoir un autre cumulus de + de 200L afin de t'en servir comme 'batterie'. Ainsi lorsque le 1er est chaud, reste à chauffer le second avec l'exedent ...

Moi j'ai la flemme pour le moment, mais à terme, c'est vraisemblablement ce que je ferais.

je me demandais surtout au niveau complexité raccordement/équipements

Le plus évident reste en série, et ça fait faire un peu de plomberie.

C'est pas simple, mais c'est pas non plus complexe .

Ça demande surtout un peu de place. Pour faire des économies d'énergie , as tu pensé à isoler ton cumulus ?

Ici, sur un vieux qui est dans une pièce tempérée, l'isoler à l'arrache m'a permis environ 30% d'économies.

80 V chez moi.


avec ça tu ne t'occupe de rien ça suit la conso de la maison et ça s'ajuste en fonction de la puissance generée par les panneaux : http://forum-photovoltaique.fr/vie [...] 10&t=40512

perso je l'ai pris en diy pour 40€ mais je crois que tout monté il te le fait dans les 80€

un ex de l'efficacité du truc , en jaune les panneaux en bleu l'ajustement du routeur  c'était en hiver il a donc fonctionné toute la journée mais en ce moment vers 12h/12h30 le CE est plein , par contre il faut mettre une horloge avec un contacteur pour faire le complement si besoin :



Le problème c'est si on a des batteries...
Et puis avec les voitures c'est encore pire à optimiser selon si on est là où pas...

Plutôt content aujourd'hui ciel de traîne entre 2 et 3 kw (pour 8*375wc soit 3kwc) je pensais pas atteindre la crête au printemps...



Bonjour.

Je renov ma maison(dans le 55) je vais faire installer une PAC, ma maison est orientée quasi plein sud et j'aimerais faire installer du Solaire en auto conso.

J'ai environ 90m² de toiture orienté Sud/Sud-Ouest.

A votre avis est ce pertinent dans ma région (sachant que j'en voit de plus en plus)?

On m'a beaucoup parlé de In sun we trust pour l'installation, notamment parce qu'il s'occupe de toutes les démarches et la possibilité de louer pendant un temps.

Des avis la dessus ou d'autres bonne adresse?

Merci d'avance.



pour savoir si c'est pertinent fait une simu sur pvgis , et regarde egalement ta conso mensuelle sur ton compte enedis , pour l'installateur le mieux est de le faire soi même trop d'abus par les pros

… je viens de voir que j’ai raté mon tour, demande fait en novembre 2022 … il m’a envoyé un message le 2 mars


Il faudrait que je mette un luxmetre pour estimer la production et ajuster la puissance du chauffe eau en fonction...

Ou alors un router comme plus haut mais au mieux tu stocke 5/6 kwh si tu vide pas le chauffe eau tous les jours....

Édit : j'ai quand même des doutes sur les données affichées j'ai des compteurs intermédiaires et si je fais la somme de mes consos ça ne va pas par ex je consomme 4200w le linky affiche 3200w et l'appli de l'onduleur 2000w...


j'avais fait la commande ( en diy) pendant l'attente d'1 mois pour la DP ça m'a permis de faire venir le matos de chez ali , donc j'avais tout avant d'installer les panneaux , comme il n'y avait que la partie arduino et le ssd modifié il m'a tout livré dans les temps

La maison est en rénovation j'ai pas de conso pour l'instant.

Merci je vais déjà essayer pvgis

Comment tu by-pass le système si besoin ?

Comme ça

Routeur commandé

Bon après une grosse après midi d'efforts j'ai tiré un câble réseau pour la sonde de courant ben c'est pas mieux...

Ca dit 600w quand le linky dit 1300....

Ca va être un gros souci pour la suite (pas d'injection / recharge batteries)

Édit : ça marche à peu près la sonde CT s'était ouverte dans le tableau (quel bordel de câbles).

À 3600w j'ai 3580 mais à 900 il dit 600... Ça devrait aller...

Tu compare bien des w avec des w hein? Pas avec des kva?

Faut que je regarde ce que me sort le WiFinfo depuis le linky...

Ça fonctionne cf édit mais ta réflexion me fait penser qu'à 3500w avec le chauffe eau l'onduleur à un PF de 98% alors qu'à 900w c'est 0.78 ça peut expliquer la différence

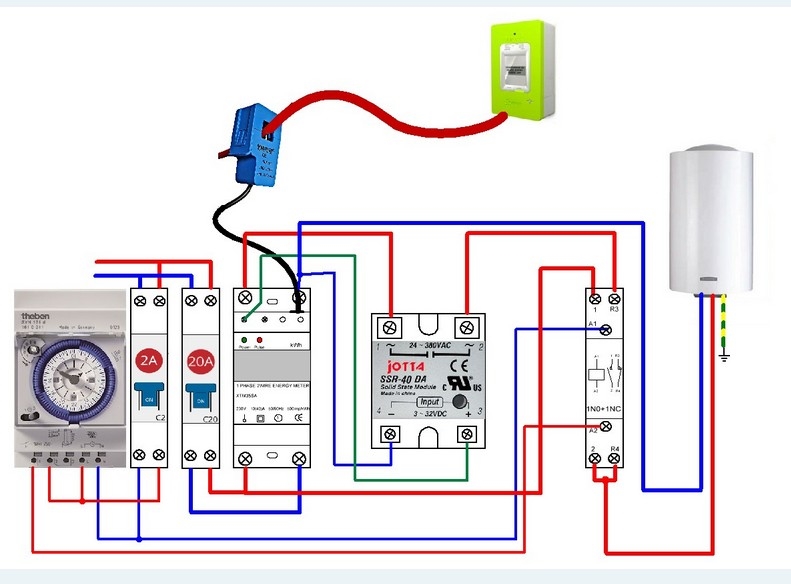

c'est le schema de ma config mais elle a un inconvenient ( sur le forum ils aiment pas c'est trop simple) c'est que sur le compteur tu as l'energie totale absorbée par le CE( routage + forçage) pour pallier cet inconvenient j'ai inséré un compteur d'energie de chez ali , ça permets d'avoir le routage et la conso totale du CE :




Yep j’ai vu, trop complexe pour moi, faut que ça rentre dans mon tableau

J’ai encore la prise commandé de la voiture à mettre dedans

L'avantage ici c'est le 100% autoconso, vu que le sélecteur de source c'est tout ou rien .

Quand je ferais mon tableau au propre, je vais obviously mettre un compteur d'énergie


A priori le téléinfo du linky remonte que la puissance apparente PAPP ...

Problème archi connu, il ne faut pas regarder la puissance remontée par le Linky, c'est une puissance apparente en VA, qui ne sert à rien car n'est pas facturée pour les particuliers.
Il faut calculer la puissance active en W par soustraction entre 2 index (en kWh) et divisé par le temps écoulé entre les 2 relevés.
Et là tu auras la vraie valeur.

EDIT ; bon bah tu avais trouvé tout seul dans le message du dessus

Hello tu as un lien vers ton variateur ?

Bon premier jour de tests j'ai mit injection maximum 100w ça fonctionne



Par contre les couleurs des courbes de l'application sont pourries...


Comment ça marche pour savoir ce qui est consommé et ce qui part sur le grid?

Plop les solariens,

 je cherche à isoler mes bornes, je suis presque sur d'avoir déjà croisé une bombe d'isolant en spray mais impossible de retrouver le bouzin, l'isolant liquide n'est pas approprié dans mon cas, si vous avez une piste je suis preneur ^^

 EDIT : https://www.youtube.com/watch?v=H-VsbA1sz0U  ce genre de produit, je ne trouve pas ..



à 250A le 70mm2 commençait à chauffer, j'ai donc bridé au niveau du bms
j'ai calculé 500A en pointe pour la charge (décharge 300A max), donc j'ai préféré tripler,
le disjoncteur ABB est calibré à 600A et le shunt à 500 en pointe et 400 en constant, j'espère que le shunt vas passer sinon vas falloir le remplacer pour un 1000A (et trouver un fournisseur de plutonium à ce rythme la ^^)..

Je dois installer aussi des séparateurs entre négatif et positif (design en cours et impression à venir)


calcul de suite en ligne


 En général on installes un wattmètre entre l'arrivée EDF (et le 30MA ^^) et la distribution locale, du coup ça vas comptabiliser ce qui rentre et ce qui sort

par exemple :

https://www.victronenergy.com/live/energy-meters:start


C'est carrément dégueu ton montage.       Avec la cabane en bacacier en plus histoire de maximiser les chances de se prendre un coup de jus

Le consuel passe bientôt ?


d'ou les isolateurs à venir

 la modif avec ajout en triple sur busbar as été faite cet après midi (après calcul selon abaques),
donc pas terminée en tant que tel, l'ensemble est monté sur multipli 9 couches avec gelcoat traitement M1 ^^
(EDIT=M2 .. pas glop, à comparer avec boitier acier revêtement epoxy ....)

 Ma question n'avait pas pour but de se faire tailler mais justement de trouver de quoi améliorer le bouzin

Nous sommes bien d'accord que le busbar à 8cm du bac acier c'est pas safe (et encore, en industriel y'as bien pire ^^),
c'est prévu en modif, quand au cablage, ne pas oublier qu'on parle de 70² et d'un dijo qui pèse dans les 6 kilos ..
à moins de tout faire en bus bar, ça ne fera jamais aussi propre qu'une install en 3kw



 le quoi ?
