Reprise du message précédent :

Tu as une idée de ton budget ?

Concernant la profondeur de la baie, si tu n'as pas besoin de mettre un serveur de 1m de profondeur, tu peux partir vers une baie "réseau" de ~ 60cm.
Beaucoup de baies ont des panneaux latéraux amovibles, avec des passages de câbles sur le dessus/le dessous.
Par contre, prévois large en hauteur :
- panneau de brassage : 1U
- passe câbles : 1U
- multiprise : 1U
- switch : 1U
- box opérateur : dépend de l'opérateur, mais une Freebox Revolution par exemple prend plus qu'1 U, posée sur un plateau
- onduleur : 1U ou 2U, selon que tu prends un modèle rackable ou un modèle desktop posé sur un plateau, et selon la puissance
- serveur : 1U ou 2U
- ventilos en extraction : 1U

Ça fait déjà 9-11U, perso je regrette d'être parti sur un 12U

Pour le switch, je suis plus adepte d'un seul gros switch. Tu peux trouver des 24 ports / manageable / POE (plutôt POE+ même, si tu comptes utiliser des caméras motorisées, voire des futurs points d'accès wifi 6/6E) à ~ 100 € sur leboncoin, du HP/TP-Link/Zyxel/D-Link, souvent avec garantie à vie.

SuperMicro fait des très beaux boitiers serveurs 1U/2U, mais c'est pas donné : https://www.supermicro.com/en/products/rackmount

Mettre le point d'accès wifi au garage n'est pas forcément idéal, en fonction des murs tu vas perdre en réception depuis la maison...
Tu ne peux pas prévoir une prise murale/au plafond pour l'installer dans la maison ?
Plutôt que le système de mesh, je préfère les bornes avec "Ethernet backhaul" (tes bornes sont reliées en filaire à ton switch, en gros).
Ubiquiti fait des bornes qui marchent très bien, j'en ai mis dans la maison et à l'extérieur (beaucoup de murs béton très épais), le roaming marche super bien.

Le seul truc qui me chagrine avec tes pré-requis, c'est le fait de générer de la poussière/sciure près de la baie. Je ne sais pas comment les ventilos que tu placeras en haut de la baie vont réagir, et il va falloir que tu calfeutres les passages de câbles...

Vu que tu bricoles du bois tu as la solution de faire du sur mesure aussi.

C'est certain que poussière de bois et informatique c'est une très mauvaise idée

Franchement il faut isoler ta baie, dans une autre pièce, dans un réduit, mais il ne faut surtout pas la mettre dans la pièce où tu vas travailler du bois, du moins si tu ne veux pas retrouver de la sciure partout dans ta baie et à l'intérieur de tes appareils

Surchauffe, risque d’incendie. Plutot mal parti ton projet.

Petite question : c'est ce type de gaine qu'il faut prendre pour 2 cables RJ45 Cat 6a https://www.leroymerlin.fr/v3/p/pro [...] 0-m-e70421 ?

Non trop petit, c'est de la 20 de diamètre, il faut à minima de la 25 pour tirer confortablement 2 câbles en cat6a.

d'accord merci !

25 pour 2 câbles non sertis (pas de connecteurs).
J'ai tiré du câble cat6A dans de la gaine ICTA leroy il y a peu, RAS.

Oui c'est bien cela, je souhaite passer 2 cables non sertis
grosso-modo :
Je coupe la gaine à la bonne dimension (plus un peu de mou coté garage)
je passe mes 2 cables dans la gaine et je sertis

Sertir ??

a choisir, passe du cable en monobrin et met des prises femelles/keytstone au cul

Mettre les prises RJ45 au bout

Keystone côté garage
prise murale legrand de l'autre

+1
Pour un câblage mural (monobrin normalement), on met une prise RJ45 femelle ou keystone au bout.
Et non un RJ45 mâle.

Parfait donc
Le doute viens du fait que c'est pas serti ça   plutôt clampé
/ Sodomie insectoide

Si tu as la possibilité, enfile les câbles RJ45 dans la gaine avant de passer la gaine dans les murs, ce sera plus simple


Je n'ai pas de budget très précis. Comme c'est aussi un peu pour le plaisir, on peut élargir dans une certaine mesure.
Pour les keystone, panneau de brassage, rack et boitier serveur, switch et un point d'acces j'aimerais rester entre 500 et 1000€.



On parle effectivement d'un petit boitier, carte micro atx, petite alim et max 4 disques durs. Actuellement je suis à deux de 4tio et c'est pas encore remplis. Je passerai sur des plus gros disques au besoin.


C'est ce que je privilégierais aussi. Deux petits c'est vraiment si je suis contrait niveau budget. Tu as quelques références à conseiller ?



Pas besoin d'un truc de compétition, tant que ça fait son boulot de boitier. Ce genre de chose ou même moins cher peut convenir: https://www.ldlc.com/fr-be/fiche/PB00151470.html



Le point d'accès ne sera pas dans le garage. J'ai prévu une prise à chaque étage si besoin pour les y mettre. Mesh, roaming ou autre je ne sais pas ce qui est le plus adapté. Mon souhait c'est simplement de pouvoir passer d'un point d'accès de façon transparente pour les clients. Et aussi j'aimerais pouvoir avoir deux réseaux wifi (un pour la famille, un pour les invités)



Effectivement. J'ai essayé de penser à un maximum de choses pendant la construction mais j'ai quand même raté un truc aussi gros

Sur le principe, je pourrais probablement déplacer le rack en dehors du garage. Pour ça soit il faut rallonger les câbles d'un bon 10m (j'ai vu qu'il existait des doubles keystone, et sinon je peux avoir deux patch panel), soit tout recabler pour avoir plus de longueur. Je préfère éviter de tout recabler.

En pratique, j'aimerais bien le garder dans le garage car la seule pièce autre qui serait appropriée, le cellier, n'est pas très grand. Pas sûr que ça passerait.

Pour un peu tempérer la chose, je bricole pas énormément non plus. Je ne débiterai pas des km de bois par semaine. Toutes les machines seront raccordées à un aspirateur pendant le travail et je vais installer un ventilateur bien puissant avec filtres dans le garage pour assainir l'air aussi vite que possible. Je privilégie aussi le travail en extérieur ou au plus proche de la porte de garage pour les opérations les plus poussièreuses.

Si je place le ventilateur en aspiration à l'opposé du rack, est-ce que la plupart des fines poussières n'iront pas naturellement vers le ventilateur plutôt que le rack ?
Une autre possibilité serait de faire un mini réduit autour du rack, ça ferait une enveloppe de protection supplémentaire.

En effet, construire une sorte de réduit fermé autour du rack est une bonne chose, un genre de petite pièce à part avec mise en surpression via un ventilateur qui injecte de l’air de l'extérieur ou d'ailler de ta maison (pas du garage) afin que les poussières ne rentre pas dans ton réduit

Sinon

https://www.wish.com/product/5de4be [...] &share=web

Et en switch manageable 24 ports POE, j'ai choppé celui là pour 100€.

 https://www.ebay.fr/itm/29309148394 [...] SI:FR:1123

Pas encore reçu donc je ne peux pas faire de retour d'XP.
Par contre niveau taille, on est sur du maous


C'est la base mais ça ne fait malheureusement pas tout. Certains outils ont une très mauvais évacuation/récupération des poussières, et même la meilleure aspiration+filtration du marché ne fera pas de miracle.
Sinon il faut un système de ventilation/filtration du volume complet de l'atelier mais là c'est d'un autre niveau.


Bref, dans tout les cas, une baie informatique dans un volume utilisé pour travailler le bois c'es clairement pas l'idée du siècle malheureusement. Chacun a ses contraintes, j'en suis pleinement conscient.
Comme évoqué au-dessus, si tu arrives à mettre ta baie en surpression en prenant de l'air d'un volume plus propre (comme ton volume habitable par exemple), ça sera déjà un gros plus.

Ah non mais je parlais de caler le cyclone directement sur les ventilos

Ça devrait rentrer sans soucis
- ~100/150 € une baie 12U/15U
- ~100/150 € pour un switch 24 ports POE+ d'occase
- ~ 60/80 € pour une 20aine de keystones
- ~ 20 € pour un panneau de brassage 24 ports "vide" (je préfère un panneau dans lequel tu peux mettre des ports USB en façade, par exemple)
- ~ 20/40 € pour une multiprises 19"
- ~ 30 € pour une étagère pleine longueur
- ~ 20 € pour un passe câbles
- ~ 250/300 € pour un boitier serveur 2U.

Soit entre 600 et 800 €.


Sur leboncoin tu peux trouver par exemple pour ~ 100/150 € des D-Link DGS-1210-28P, Netgear JGS516PE, Zyxel 1920-24HP, HP Procurve 2350/3500/3600, TP-Link 1600G-28PS, etc.
Tu peux même de sacrées affaires sur des annonces "mal" rédigées, en regardant les références du matos.


Pour moi c'est l'idéal, des bornes aux endroits "stratégiques" de la maison, toutes reliées à ton switch principal.
J'avais avant des Airport Extreme, maintenant des Ubiquiti. Tu peux créer x réseaux, y compris avec un portail captif pour les invités si tu le veux, et le roaming marche très bien.

C'est quoi l'intérêt de prendre des keystones + panneau de brassage quand on peut directement prendre un truc comme ça


Tu n'as pas forcément besoin de câbler l'intégralité des ports...et perso j'ai mis en face avant les ports USB du NAS.

Ouais mais ça coûte moitié moins cher.

Pour changer l'ordre sans avoir à tout défaire aussi.

Je ne sais pas si tous les bandeaux "tout intégrés" se valent, mais dans l'ensemble ça reste très fragile dans un coffret ou une baie. Une personne qui fait pas attention et manipule les câbles, le besoin de monter ou descendre le bandeau, et hop, faux-contacts !
J'en suis revenu et je recommande aux câbleurs de ne surtout pas utiliser ça au profit de noyaux format keystone.

Ca dépend sans doute du besoin.
Perso, j'ai besoin de plug 4 cables, ça suffit amplement

J'imagine ca beaucoup moins pratique à cabler aussi...
J'ai cablé 5 ports sur mon panneau 8 et je trouvais ça pas hyper pratique, sur 24 ca doit etre l'enfer... Ou alors je suis pas doué (possible aussi )

Bof, c'est pas bien compliqué avec la pince.

Avec 20+ cables rigides qui arrivent ensemble, a dénuder et ajuster à la bonne longueur, et loger dans les tout petits borniers, j'imagine ca difficile en terme d'accessibilité, plutot que dans le sertissage en lui même. Mais jveux bien te croire ;-) je dois avoir de trop gros doigts !

Effectivement, sur le mien arrivent 4 câbles (sur un bandeau de 16) donc ça se fait sans problème, mais s'il y en a beaucoup je pense que les keystones sont plus pratiques.
D'ailleurs j'envisage de tirer une fibre optique, en l'état elle ne pourra pas arriver sur le panneau de brassage. Dommage.


Tiens c'est pas bête ça, pour déporter les ports d'un équipement brassé... Je galère quand je dois débugger mon serveur de backup.

Nouvellement fibré j'ai été obligé de mettre ma Freebox dans le garage, le PTO ne pouvant être installé dans le salon.

J'ai une maison assez récente, on est bien d'accord que le boîtier DTI ne sert désormais plus a grand chose quand on a la fibre. Au pire ligne ADSL de secours, liaison Telecom.

Dans mon salon j'ai la prise Telecom en T ou était branchée la Freebox. Ce câble là relié a la prise en T va bien jusqu'au boîtier DTI normalement ? (Je n'ai qu'une arrivée Telecom dans la maison, celle du salon).

Donc si je veux transformer mon câble PTT298 en câble RJ45, c'est bien ce câble relié au boîtier DTI que je dois détacher du boîtier et câbler ?

Il y a un câble noir aussi sur le boîtier DTI mais c'est le cable qui vient de l'extérieur donc je ne le touche pas celui là

Salut gsans,

Je suis dans la même configuration que toi. Normalement, ce cable part de la prise et va jusqu'au DTI.
J'ai ce même cable noir, je pense qu'il ne faut surtout pas y toucher.

Le seul truc qui m'embête dans ma config, c'est que j'ai plusieurs câbles qui sont reliés à ma prise d'arrivée, impossible de savoir où va où.

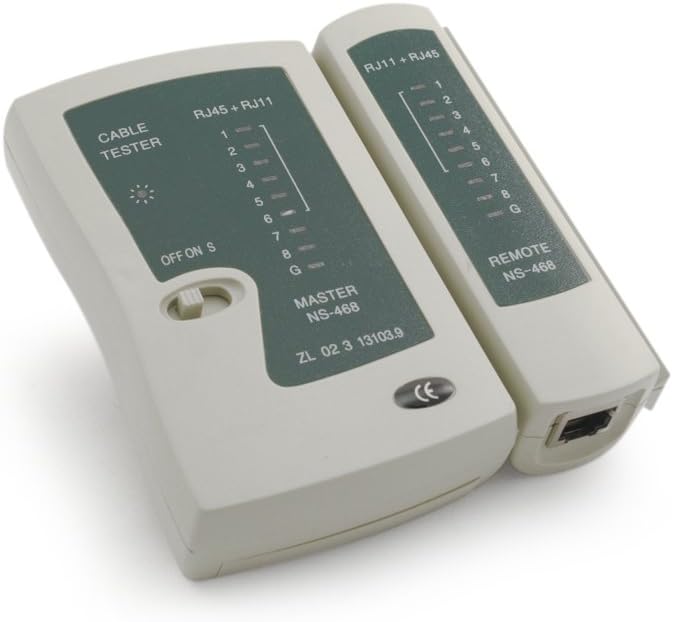

Le seul moyen de le savoir, c'est de tout brancher et de tester les lignes une à une avec un appareil adapté...

11€45


Si tu n'as qu'une prise en T dans la maison, y'a des chances qu'elle soit branchée à ton arrivée près du DTI
Quand tu as plusieurs prises, dans le cas d'une construction récente c'est souvent en étoile (tu vois les x câbles téléphone partir de ton arrivée près du DTI), mais dans les constructions plus anciennes c'est parfois en série.

Tu peux par exemple mettre un keystone femelle dans ton garage, qui sera relié à la box par un câble réseau classique : https://www.amazon.fr/deleyCON-Keys [...] 720&sr=8-6

Et dans le salon, selon ce que tu as comme prise en T, tu peux peut-être trouver un module réseau du même fabricant / de la même série.
Exemple dans la série Legrand Mosaic : https://www.castorama.fr/mecanisme- [...] 8_CAFR.prd
Sinon, tu mets une prise complète (support, prise et plaque de finition) dans ton boitier encastré.

Si ton câble téléphone est de bonne qualité, ça te fera passer en giga pour une 15aine d'euros.

Hello,



Faut surtout changer le câble si possible par un cat5e ou cat6 ou cat6a alarigueur avec les connecteurs qui vont bien ... juste au cas ou le câble PTT298 soit endomagé pincé, tres long etc etc juste pour laisser la fibre fournir son 1000 Mb/s
A plus

C'est exactement ce modèle que j'ai commandé.
Je le reçois lundi.

C'est justement ce qu'on m'a recommandé de ne pas faire il y a quelques pages Et a raison.

Au final j'ai fait des tests de débit et j'ai du Gb partout. Pourquoi s'embêter à tirer des câbles, source de gros ennuis potentiels et de dépense ?

C'est aussi dans un soucis de simplifier et aussi parce que je ne sais pas si je vais pouvoir passer ma jarretière fibre jusqu'au salon.

Si avec mon PT298, j'ai du Gigabit, sincèrement, je ne vais pas m'embêter. Si ça ne fonctionne pas alors je tenterais de passer la jarretière jusqu'au salon et d'y connecter la Freebox.
