Reprise du message précédent :
Je les ai deja

Oui merci je me doute, link pour regarder le matos et voir si tu as tout

Il n'y a pas de borne DECT sur la one ...faut monter en gamme...ou prendre un téléphone avec repeteur et tu laisses la base dans le garage.
je ne m'y connais pas trop en free mais au pire, il n'existe pas une appli pour bifurquer les appel fixe sur un portable en wifi? comme cela tu laisse un tel portable en wifi sans carte sim pour les appels dur ton fixe.

Espérant avoir aidé

Je n'ai pas suivi la discussion, mais juste vu le dernier post.
C'est le problème de n'avoir qu'une box unique tv/modem, avec la fibre arrivant ailleurs.
Il te faut un câble Ethernet entre l'ONT et la box internet.
Tu peux utiliser le câblage prévu entre ton salon (où se trouve ta tv et ta box j'imagine) et ton garage où se trouve l'ONT, pour relier les deux, selon moi, si c'est comme sur la photo, en virant l'espèce de Y ethernet allant sur le connecteur salon, et en mettant un câble entre l'ont et celle-ci à la place, puis, dans ton salon, au mur, tu auras la connexion vers l'ONT pour ta box. Je ne vois pas de raison que ça ne fonctionne pas, même si je crois qu'ils demandent à avoir l'ONT proche de la box.
Par contre, si tu n'as qu'une prise Ethernet dans le salon, tu n'auras aucun moyen de renvoyer le réseau en Ethernet dans les autres pièces, sans modification, tout sera en wifi sinon, mais au moins, tu peux relier ta box à l'ONT.

J'ai refait le schéma ( https://reho.st/self/54975525a1b990 [...] da30ed.png )

Deux solutions avec ces branchements aux tableaux électriques.
Faut aussi vérifier que les 3 câbles qui partent aux murs soient bien câblés en RJ45 et pas en RJ11 (4 paires branchées au lieu d'une)...

Il n'y a pas d'ONT avec la Freebox Ont, la fibre arrive directement dessus.

Il faut donc mettre la box au garage, ou tirer une fibre jusqu'au salon.

Oui, j'ai lu après coup le message de Mydriaze, ce que j'aurais dû faire avant, j'avais au départ pensé que la photo avec l'ONT Orange était chez lui.

Sinon, si on a qu'une box ont/modem/TV, et qu'on veut la TV, et si il y a moyen d'avoir le boitier fibre à côté de la tv, la solution 2 au dessus fera le job. Après, c'est pas forcément le plus propre.
Sinon, la solution 1 peut marcher si on a moyen d'avoir un autre boitier tv par son fai (option multi tv) par exemple.
Enfin, globalement, c'est pas du tout pratique d'avoir un boiter unique.
Voir aussi qu'avec la box dans la garage, selon comment la maison est agencée/construite, il peut y avoir une perte non négligeable sur le wifi, comparé à avoir la box dans le salon, en général plus central.

Attention même dans une maison neuve, on peut être câblé avec les 4 paires (pas forcément toutes reliées) avec des prises rj45, avec du simple câble de téléphone...
En reliant les 4 paires ça marchera (gigabit possible), mais tant qu’à faire, autant demander du vrai câble réseau.

Dans le cadre de l'existant souvent 1 paires sur 4 est reliée avec le câblage et un câble "ptt" (donc les couleurs correspondent pas au 568A ou B) mais ça fonctionne si on câble tout en suivant bien sur les paires 568A ou B.

Par contre pour du neuf faut vraiment du câble à minima dédié au réseau gigabit...

hello,
Oui ,

Pour relier le modem au dti pourquoi pas mais pour des links Ethernet , 100 Mb/s peut être, mais 1 Gb/s sur quel longueur ? i faut rappeler que la norme c'est sur 100m électrique de câble. Avec du ptt298 cela risque ne pas etre tres fiable en fonction de la longueur des tronçons , faut éviter cela et mettre u moins du cat5e ou cat6 (Garanti Gb/s sur 100m).
A plus

Tu as 1gb sans problème sur les longueurs habituelles qu on trouve dans les appart.

Hi , oui dans les apparts (moins de 10m) mais dans une maison cela finit par être risqué ... et puis du ptt298 de quelle année ? tout un tas de paramètres jusque l'impédance (liée au pas de la torsade) étaient peu maitrisés (pas besoin) ...
Si c'est de la réutilisation de l'existant faut essayer .. mais un bon cat5e sera sans probleme sur n'importe quelle longueur < 100m.
A plus

Là tu essayes de t’auto convaincre. J’ai jamais rencontré de cas ou le ptt ne tenait pas le giga. Par contre je l ai souvent laissé car dans les vieux bâtiments il n y a pas de gaine et le fil est souvent coincé ou le tirage tres risqué.

Plus que la cat du cable c est la mise en oeuvre qui compte.  Je suis entrain de finir un projet réseau ce n’est meme du ptt et pour l’instant cela marche.

Bah parce que t as jamais vu un bâtiment assez grand.

Et il ne faut pas spécialement un grand bâtiment, les câbles peuvent vite courir sur des longues distances quand on doit passer par les murs.
Donc bon, je comprends que sur les anciennes habitations on ait encore du PTT mais sur les nouvelles constructions, ne pas mettre du CAT5e ou du 6 est une connerie sans nom.

Ça ce fait de connecter deux baies de brassage entre elle distante de ~25m?

Oui, pourquoi cette question ?

Bonjour,

J'ai besoin de votre aide s'il vous plait.

Suite à la construction d'une maison neuve, j'ai demandé au constructeur d'avoir un accès internet à chaque prise Ethernet des pièces , ce qui fait 7 pièces au total. J'avais donc signé un avenant qui précisait :

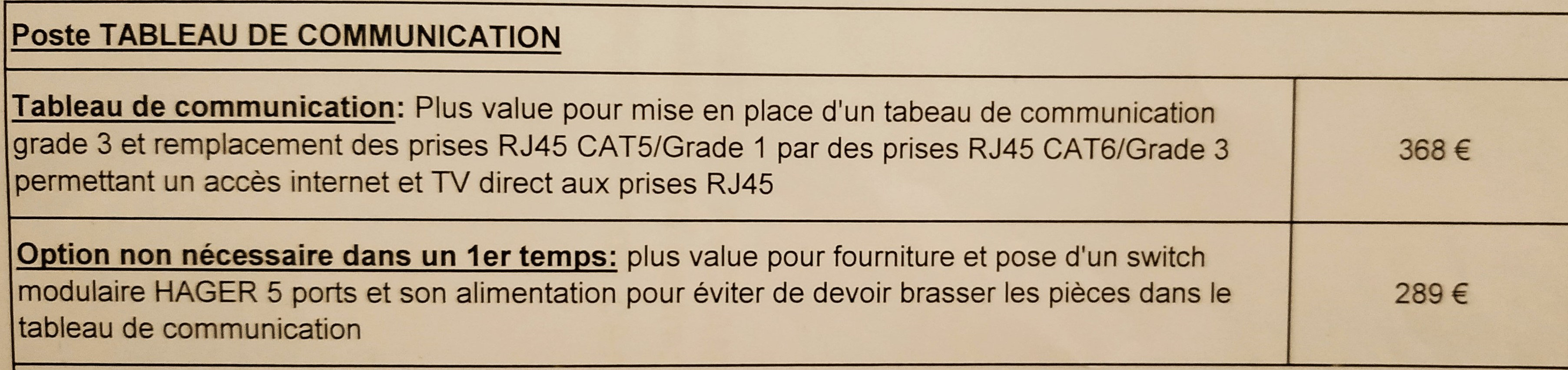

Poste de tableau de communication :
Tableau de communication : Mise en place d'un tableau de communication grade 3 et remplacement des prises RJ45 CAT5/grade1 par des prises RJ45 CAT6/grade3 permettant un accès internet et TV direct aux prises RJ45  368€

Fourniture et pose d'un switch : Switch modulaire HAGER 5 ports et son alimentation pour éviter de devoir brasser les pièces dans le tableau de communication  289€

Le constructeur m'avait dit qu'il faudrait mettre la Freebox dans le tableau de communication.

Je viens de réceptionner la maison, et je suis surpris par plusieurs choses : où et comment relier la Freebox dans le tableau ? comment faire les connections pour avoir internet, tv et téléphone dans les pièces ?

Je vous montre les photos de l'installation qui me rend perplexe.

merci d'avance pour vos réponses.












J'aimerais bien des précisions ?
pour moi il n'y a pas de switch et l'installation n'est pas terminé et le boitier pas le bon car pas de possibilité d'installer la box mais je n'en sais rien. Le constructeur est venu et m'a dit qu'il trouvait ca étrange et qu'il allait faire venir l'électricien pour que tout soit ok en fonction de l'avenant mais en attendant j'aimerais avoir quelques réponses à mes interrogations.

Pour connecter 2 maisons distantes de ~25m entre elles.

Oui tu peux largement le faire

+1, non seulement le prix du switch est abusé mais en plus il n'y est même pas !

je ne comprends pas, le switch hager tn520 est bien à 289€ mais j'avoue ne pas comprendre son utilité étant donné qu'il n'a pas assez de connexions pour toutes les pièces et je ne vois toujours pas comme placer la Freebox ni la relier à ce fameux hager

https://hager.com/fr/catalogue/prod [...] ports-rj45

Le switch est bien là, tu peux brasser 4 prises dessus puisque la 5ème sera pour la Freebox (celle au dessus).
Par contre en effet c'est très moche un switch 5 ports 100mbts a ce prix là...
Vu le nombre de prises il aurait du te proposer le TN530 (8 ports giga)

Pléonasme.

.
de toute façon, un câblage "grade 3" qui fait TV et réseau... c'est du 100 maxi, mais c'est vrai, tout ça sent l'enfumage et le mec qui ne maitrise pas le réseau.

edith :  vive le coax (TV) et le cat. 5e ! !



grade 3 tu passes du gigabit sans soucis en principe.

du 1Gb/s tout seul, sans la TV....

là, le mec a appliqué le "grade 3" dans toute sa splendeur...



Oui logique.

J'ai jamais vu de balun rj45 et tv en même temps.

.
je dois être ... mais j'ai beau regarder, zoomer, etc... pas de switch !
quelqu'un peut le cercler de rouge histoire de voir à quoi ressemble la gueule de l'arna..e  ?


Donc si je résume, le tableau de com est absent (puisque pas de possibilité de poser sa box et un switch digne de ce nom), le switch n'a pas assez de connexion pour toutes les pièces et il a un débit assez minable et les câbles grade 3 ne seraient pas corrects ?

merci de toutes vos réponses en tout cas, elles vont m'aider à argumenter quand je verrai le constructeur pour qu'il fasse changer ce qui ne va pas

C'est le module Hager à droite du DTI.

avec les caches gris ?
c'est quoi les entrées de cables sur l'angle haut/gauche ? (marqué 24V )

Han ? C'est du 100Mb en plus ?! Ce vol !


Regarde ce lien : https://hager.com/fr/catalogue/prod [...] ports-rj45

un petit résumé de la NFC 15-100 pour la partie communication :
- plus que 2 nominations de câbles (grade 2 TV ou grade 3 TV) donc vérifie ce qu'il t'a installé et si c'est bien conforme à ton devis... Je ne sais pas si tu peux lui refuser pour non-conformité à la norme si tu as déjà accepté le devis...
- il manque le panneau de brassage pour y mettre les noyaux actuellement tous regroupés en vrac
- as-tu la place définie dans la norme pour y caser ta box ? (240x300mm par 200mm de profondeur minimum)
http://docdif.fr.grpleg.com/genera [...] imedia.pdf

L'alimentation du switch, ça risque pas de fonctionné beaucoup..

Rappelle l'électricien pour avoir un truc au norme : https://assets.cat.hager.com/pdf/ca [...] tation.pdf


Comment voir si les cables sont bien grade 3 ?

il manque effectivement un panneau de brassage, les noyaux pendent bêtement et on ne sais pas lequel est relié à quelle pièce…

il n'y a pas de place pour caser une Freebox ni de prise d'alimentation pour pouvoir la brancher électriquement.

Je me pose la question de savoir pourquoi le hager TN520 vaut aussi chère, il doit bien y avoir une raison mais je n'arrive pas à la trouver.

Sur le devis il y a une phrase qui parle d'éviter un brassage, je pensais donc qu'il y avait peut être un nouveau système mais visiblement l'électricien qui a fait l'installation est … bidon…
je vais appeler le constructeur demain matin pour qu'il règle les soucis le plus rapidement possible et surtout avec les bonnes normes.


Bah non pour moi il y a bien grade 3 et coax pour la TV.
comme dit plus haut, pas de souci pour le gigabit (à condition que tout soit correctement câblé, ce qui m'étonnerait vu l'alimentation du switch...)

Il y avait celui là en Gbit :



372€


Pour le type de câble c'est marqué dessus (cf FP pour savoir le déchiffrer)

Pour le prix du switch, non pas vraiment d'explications, si ce n'est que c'est un switch modulaire et en plus de la marque Hager qui ne doit pas en vendre énormément...
