Reprise du message précédent :


Faut prendre des 10x en atténuation, y a plus de choix et c'est moins cher et ca t'évite de niquer ta sonde en cas de tension inconnue un peu trop élevée


L'oscillo c'est un tektro MDO4104-6, pour le ref de la sonde je ne l'ai plus sous la main, je ne sais pas trop du coup. C'était un sonde livrée en coffret avec tout un tas d'accessoires.

Parfois si la protection du coax de la sonde est trop tu ne peux pas l'enfoncer à cause du design du scope Tektro sur le haut gauche.

Les sondes actives InfiniiMax ?


Vu. Ils ont fait l'économie d'un PCB dédié pour la connectique du coup effectivement avec certaines sondes à index ca ne doit pas passer. C'est un peu dommage...

Le contenu de ce message a été effacé par son auteur


Nope, sonde passive



Au prix de l'appareil, c'est clairement dommage oui

vous avez une idée de la distance maxi utilisable avec le bus One-Wire ?

Déjà fait dans les 10m sans soucis et en utilisant un câble blindé (donc bonjour l'optimisation de la capacité parasite )

je lisais un post sur arduino.cc : 300 mètres en 1wire sur du cat6, je suis hautement perplexe sur cette distance, déjà chez moi sur 15m de 5v je me retrouve à 3.1v avec la chute de tension..

10m c'est déjà plus ça je pense oui. merci de la précision

A mon avis c'est du 1 wire alimenté dont il parle, cela dit 300 mètres c'est pas dégueu

alimenté ? CAD, y'as des relais tous les x mètres ?

Non t'as des composants avec une broche d'alimentation optionnelle. Tu peut du coup utiliser l'alimentation par le bus 1wire ou bien l'alimenter sur une source au niveau du capteur:

http://www.scienceprog.com/underst [...] interface/

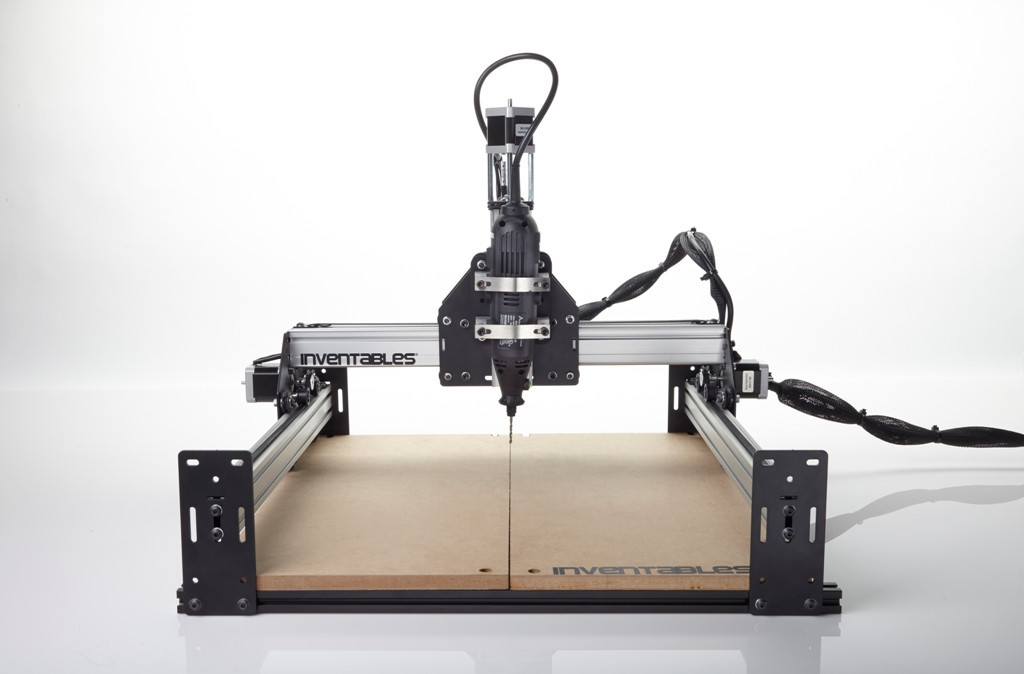

Tu ne connais pas la Shapeoko 2, ça m'étonne

ok merci des infos

Non, je connais pas mais c'est une fraiseuse CNC ton truc, pas une imprimante.  Par contre tu m'fais penser qu'il faudrait que je tente de graver un PCB à la découpeuse laser du fablab. Mais on dérive un peu là.


Oui c'est une fraiseuse CNC et justement c'est l'idéal pour graver des PCB car tu peux aussi percer les trous en même temps

équiper les copains

je connaissais pas les fablabs, faut que je regarde par chez moi si n'y a pas cela

Le lab est bien équipé mais côté électronique c'est plutôt la dèche.  Enfin c'est en voie d'être amélioré. Ça permettra peut-être à mon drapal sur ce topic de servir à autre chose qu'à le lire. C'est pourtant pas l'envie d'apprendre qui me manque.

Hello

Dites, vous pensez que je pourrais pomper combien de giga ampères en toute sécurité de l'alim USB 5V, mais ayant une piste aussi fine menant au pin?




Merci

over  9000

c'est plutôt du coté du régulateur qu'il faut que tu regarde à mon avis, ta pas de spec de la carte en question, ça doit être indiqué.

au moins une rèf qu'on puisse chercher pour toi

edit : pas de régulateur 5v, mais un 5v/3.3v, le 5v venant directement du port usb apparement

1A environ
(Mesuré 15 mil environ avec photoshop, ce calculateur donne 1.15A pour du 35µm ce qui est la norme pour tout ce qui est pas puissance http://www.eeweb.com/toolbox/exter [...] ax-current )

Y a pas de régulateur vu que c'est le 5V de l'USB qui est branché en direct sur le pin

Sinon non aucune spec de la carte c'est assez chiant d'ailleurs, parce que je vois bien le régulateur 3.3V être dimensionné au plus juste, mais j'ai que 3 puces I2C à connecter dessus ca devrait aller.
J'ai vu des variantes avec de gros condensateur, mais le double du prix

C'est le 5V qui m'inquiète.

Ah nickel, j'ai besoin de max 500mA. Il y a de la marge alors.

Merci

si tu n'as que 3 puces à alimenter ça devrait le faire largement, j'aurais dit 1A aussi en étant pas sure.

Quelle est la source ? Si c'est un PC ça peut coincer.

Transfo USB

Sinon ca aurait été limité à 100mA sans négociation, je le sais.
Mais les pin data de la prise étant branchés au contrôleur, il y aurait toujours eu moyen de paramétrer le profil USB comme il faut pour pomper du 500mA du PC

Ouep c'était mon intuition aussi. . Mais je voulais être sûr , on ne sait jamais

EDIT:
Puis j'ai déjà cramé un PC (Q9550   ) en voulant l'utiliser comme source de courant pour un circuit . Donc bon ca va quoi, vais m'abstenir


Ca m'intéresse ca. Je me suis toujours demandé comment le laser pouvait faire fondre du cuivre sans attaquer l'époxy dessous.


Pourquoi qu'il y a pas de condensateur de découplage sur le Vcc de cette eeprom?

C'est fout, pas moyen de trouver un petit module avec de l'eeprom à part ce modèle pourri ou celui avec un RTC dessus.

edit:
Ah si j'ai trouvé. Mouais 3€ pas donné.

Pour l'ajout de stockage sur un MCU, vous choisiriez quelle solution d'après les critères suivants :
- Au moins 16 MB
- Stockage peut être volatile
- Au moins 4 MB/s, pour la vitesse d'écriture

Le plus simple serait de la flash en SPI mais quelle est le nombre d'écritures maximum sur le même secteur pour de la flash ?

De la RAM ce serait idéal mais ça ne semble pas simple à interfacer et à utiliser.


Ca dépend du MCU aussi
Et du PCB : 4/6/8 couches ? Pour de la SDRAM il vaut mieux 6 couches minimum (3/4 couches de signaux).

Sinon une puce en SPI (Ram, EEPROM ou flash) sera bien plus indiqué

L'endurance de la flash ca va de 1k cycle d'écriture à 100k voire 1M. (http://en.wikipedia.org/wiki/Flash_memory#Write_endurance)


Nombre de couches pas défini. Ca dépendra justement de ce qu'on va y mettre.

Quelle est la contrainte qui fait que la majorité de la RAM utilise un bus parallèle ? Ca existe en SPI sur du SOIC8 mais uniquement jusqu'à 4 MB.


pourquoi t'achète pas juste l'eeprom et tu fabrique ton module ?

Ben à vrai dire j'ai 4 puces DIL eeprom dispo et le socket .
J'ai pas les condensateurs de découplage par contre.

Pourquoi je ne le fais pas moi-même?
Parce que j'en ai besoin que de 3, et entre choisir de le faire moi-même ou de payer un module 1.50€, ben je préfère le payer .

En plus, les PCB à trou que j'ai, ont une vilaine odeur chimique, j'aime pas trop, alors certes je les pains en noir matte d'un côté en général, ca réduit l'odeur j'ai remarqué, mais bon pas trop rassuré.


Débit, adressage, latence.

En SPI (ou n'importe quel bus série) tu va envoyer d'abord l'adresse et ensuite les données, tu va donc avoir une latence importante par rapport à un bus parallèle data + adresses où tu reçois les infos globalement en même temps.
Donc ton throughput ou bande passante utile va être moins en bus série qu'en bus parallèle à une même fréquence de fonctionnement.
Pour la SDRAM (et DDR) vu que c'est volatile, tu perds un peu de throughput à cause du rafraichissement mais je pense que même sur des SDRAM en SPI le rafraichissement doit exister d'une manière ou d'une autre.

Pour le découplage tu soude une capa céramique 100n traversante entre les deux broches qui vont bien et c'est bon

Drap

Ouep

J'ai une question fusible
On est d'accord, un fusible qui est destiné à du 230V genre:

Ne réagira pas de la même façon @5V, n'est-ce pas?
(P= U*I toussa)

Quoi que j'en ai encore quelque uns de ces tubes, et j'ai bien réussi à les cramer @ 5/12V .

Bonjour a tous, je cherche désespérément a remplacer le relais noir sur cette platine.
A priori il ne se fait plus mais vous pourriez peut être me dire avec quoi le substituer

Merci d'avance de votre aide
https://www.dropbox.com/s/3zt6q54uy [...] 3.jpg?dl=0

si, le "plomb" peut supporter 10A que ce soit du 1v ou 1000v c'est 10A

en effet p=u x i

10A sous 1v = 10w alors que sous 1000v = 10000w
