Petite question inrush current et relai/interrupteur.

Il me faudrait une alim Weidmueller sur rail DIN de 30W 5V.

Donc en gros un truc assez light

Penses-tu

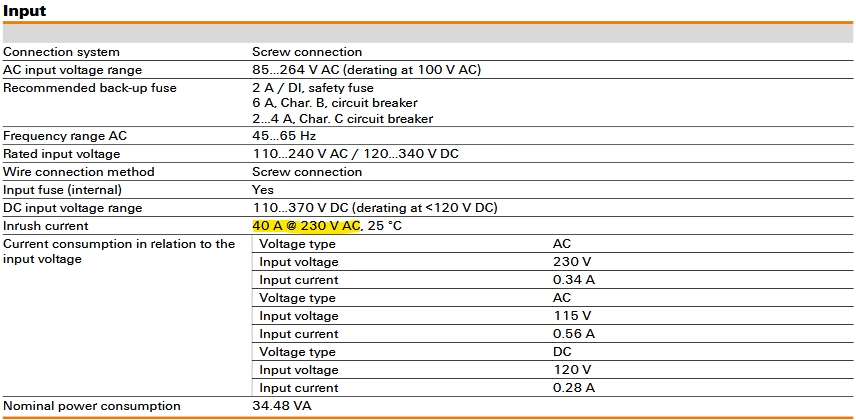

Je check le datasheet et il y a marqué que l'inrush current est de 40A@230VAC, mais ce n'est pas indiqué sur combien de temps.

Ca m'a l'air quand même vachement beaucoup pour une si petite alim

Le truc c'est qu'il faudrait que j'alimente l'alim via un relai (ou interrupteur):
https://datasheet.weidmueller.com/p [...] 0/scope/2/

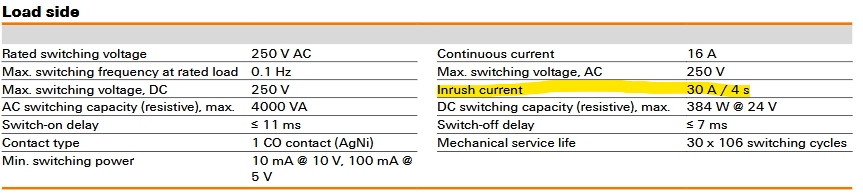

Mais dans le datasheet du relai il y a marqué que le max est de 30A durant 4s. J'imagine pas un interrupteur mural...

Bref, est-ce un réel problème pour ce relai?
(30A durant 4s, ca a l'air costaud quand même)

Merci

Non, ce n'est pas un souci.
Le détail du courant d'appel est là surtout pour dimmensionner la protection (fusible ou disjoncteur).

Le relais ira bien.

Cool, merci

Les 40A je me demande comment ils les atteignent. Doit avoir une capacité d'entrée pas dégueulasse pour les microcoupures et pas de CTN en entrée pour le rendement.
Après compter une demi période secteur soit 10ms en pratique pour la durée.

Le minimum de commande pour les frais de ports gratuits est désormais de 50€ chez farnell

Ah ils ont encore changé leur règle ?
Bon à savoir.

salut a tous !
J'ai un petit projet audio avec un esp32 et une entree CV sur un adc.
Le CV c'est pas vraiment normalisé ça peut aller grosso modo de -10 a +10.
L'entrée adc de l'esp32 c'est 0-3.3v sinon ça grille
Je vois plein de solutions différentes pour gérer ça....
Je pense partir sur
- un aop rail to rail (mpc6002) alimenté en 0-5v, en suiveur
- un diviseur de tension
- une protection pour eviter les surtensions

Mais voilà je sais pas trop dans quel ordre foutre tout ça

A priori diode pour eviter le -, diviseur de tension,  puis opamp en follower (- et sortie reliée) ?

Ca ressemble à de l'eurorack !

Déjà il faut que tu saches si tu veux juste couper la partie négative de ton signal CV ou alors tout rescaler pour tenir dans le 0-3.3.
Dans le premier cas ce qui se fait le plus couramment dans les modules eurorack c'est des schotky.
Voila un topic avec des exemples et les explications associées : https://www.modwiggler.com/forum/viewtopic.php?t=199288

Je suis pas sur que ce soit utile de bufferiser l'entrée (mettre un opamp), un simple diviseur de tension devrait suffire.

Oui c'est de l'eurorack

Je préfère bufferiser ça evite des soucis potentiels...

Je fabrique aussi du modulaire mais dans un autre format

Si tu as la place et le budget oui tu peux bufferiser, ca ne peut pas etre mauvais dans tous les cas.

C'est de l'artisanal et j'ai de la place
Mais je suis une quiche totale en opamp!

Mon cahier des charges : avoir une entrée CV en 0-5V qui devienne 0-3.3V à l'adc de l'esp32
Avec des protections si jamais l'opérateur balance par erreur -10 ou +10

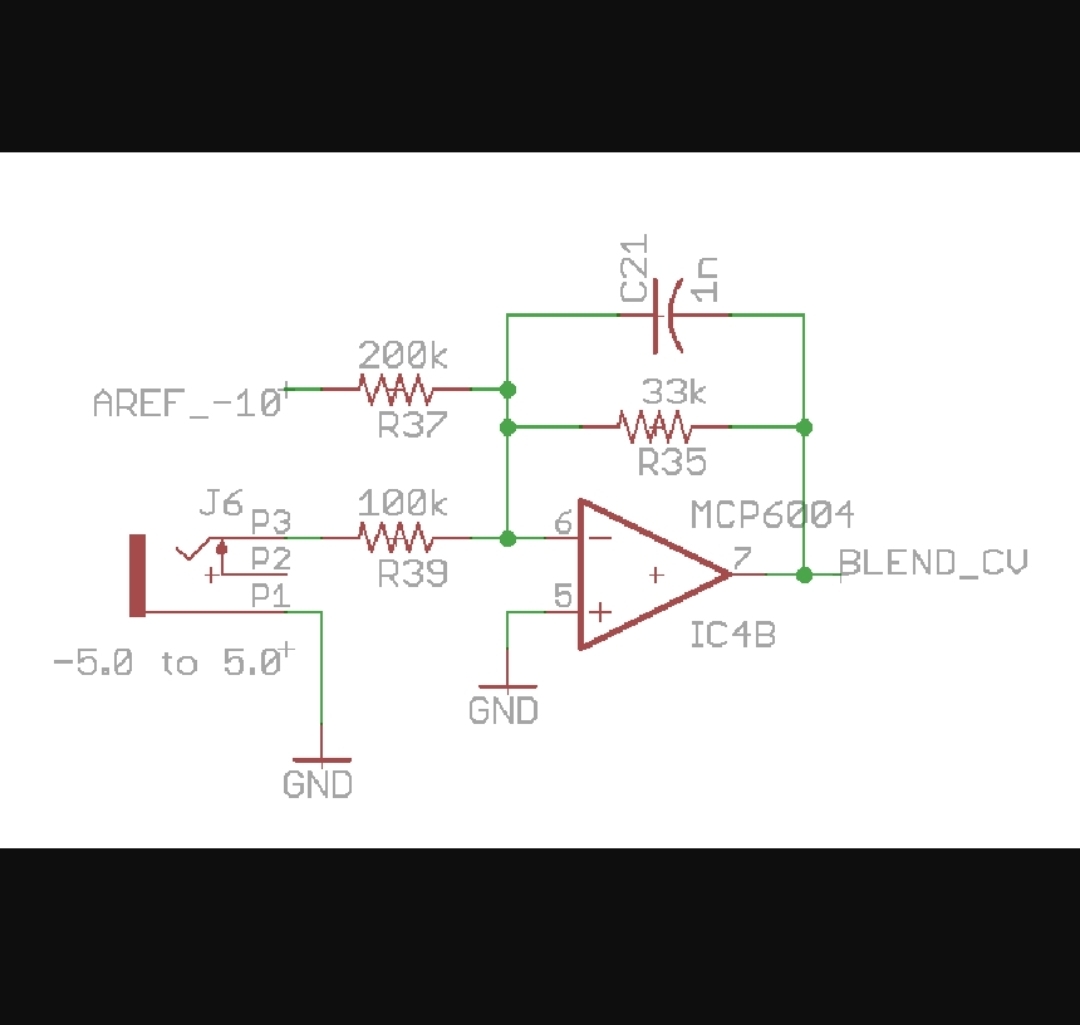

J'ai trouvé ça :
