Reprise du message précédent :

Merci pour la confirmation.

@froggycorp: J'ai pas d'enrouleur dispo, mais à mon avis il en faut pas trop pour que ça chauffe. En tout cas c'est un problème réel, j'avais juste un doute sur l'explication.

Edit: Il faut peut être rappeller que ce qui compte pour avoir un échauffement c'est pas la puissance qui est dissipée mais la différence "puissance dissipée" (chaleur qui s'accumule) moins le refroidissement par rayonnement/convection/jesaispasquoi. Autrement dit même avec une faible puissance (par effet Joule) on peut avoir un fort échauffement (jusqu'à fonte de l'isolation) si l"isolation" thermique est "bonne" / le refroidissement mauvais.



Bon, expérience personnelle : chez un pote, il refait son appart acheté quelques jours plus tôt.
Problème : l'ancien proprio avait foutu de la tapisserie partout.

Hop, il loue une décolleuse à vapeur, et on branche ça sur une rallonge NON déroulée (j'avais pas vu). Pis il faisait froid, alors zou, un petit
radiateur électrique en supplément.
Au total, ca tirait bien moins que le max admissible par l'enrouleur, j'avais calculé après coup.

Bref : je décolle de la tap' tranquillou, lorsqu'on se retrouve subitement dans le noir complet
L'enrouleur a proprement fondu et fait sauter les plombs

Par quel phénomène physique cela a-t-il pu se produire ?
On s'en fout en fait : on avait plus de jus.

Le max admissible câble entièrement déroulé justement. Ce qui serait intéressant c'est de savoir si il y avait une indication "puissance maxi enroulée" sur le truc.

Mais merci pour l'anecdote.


Oui les bonnes marques fournissent cette indication.

Par exemple :

https://www.brennenstuhl.fr/fr-FR/p [...] 3g2-5-ip44


https://www.legrand.fr/catalogue/en [...] -cable-15m

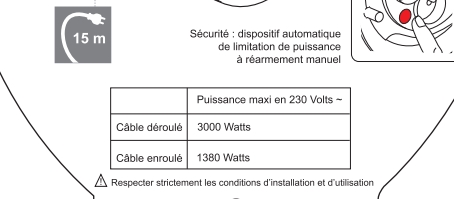

Dans la notice (à télécharger mais c'est mis sur le produit en magasin) :


Je répond pour les voitures :
Ca date de l'époque des voitures à carbu. dont le starter pouvait s'enclencher même à chaud + la pompe de reprise associée à ceux qui justement pompent sur la pédale.
Depuis que tout est automatisé (grosso modo depuis l'injection), au contraire, tout ralentit de plus de 30sec consomme plus d'essence que d’arrêter/redémarrer.

Par contre l'usure du démarreur et de la mécanique est potentiellement plus élevée qu'en laissant tourner au ralentit.

La différence de conso étant quasi négligeable en utilisation classique je vous laisse juger de l'utilité du start&stop...

+1 pour les histoire d'enrouleur.
J'en ais un de 15m donc pas énorme.
Il a un disjoncteur thermique (qui doit se déclencher bien avant que ça fonde) et je l'ai déjà fait sauter avec un karsher tout bête qui doit faire ~1600W
Dessus ya écrit 3000W déroulé et 1300 enroulé.

J'ai une petite question lCSC car c'est ma première commande.
J'avais pas bien suivi les options de produits moins cher, par exemple pour le MAX7221CWG https://www.lcsc.com/search?q=MAX72 [...] MAX7221CWG
Il y a "View other supplier's inventory on LCSC" et bon, c'est moins cher, donc je prends et là, je me retrouve avec une histoire de backward et au lieu d'avoir ma commande j'ai un quote processing alors que j'ai rien payé. Et dans cette option j'ai pour le max7221 "inquiring".
Et bon, j'avoue que j'ai du mal à comprendre la suite logique du truc, ils font un appel d'offre pour obtenir le produit ? On est sur quel délais ? Parce que forcément, le reste de ma commande est bloqué

D'ailleurs, en regardant un peu, les prix ne sont pas forcément moins cher que AE sur des produits "bidon" comme les led SMD 5730

Ca date de pas mal de temps...
Mais par contre, je suis certain que le truc avait surchauffé un trèèèès long moment avant de tout faire sauter => c'était tout fondu de partout caca beurk et ça
a pué pendant longtemps dans l'appart
Y'avait plus moyen de lire grand'chose, crois-moi

La différence c'est que chez les distros y compris LCSC t'as une marque et un article spécifié, une doc qui va avec, une traçabilité, ... Chez Ali c'est au bonheur de la chance...

Merci de vos précieuses réponses.
J'ai acheté la Tallpower V2400 à un prix tous doux. (530 € avec le coupon de réduction 80 € aliexpress)
Je la testerais gentiment.

Expédition UE j'espère? Sinon prépare le chequier pour la douane.

Oui, expédié de France.

Hello

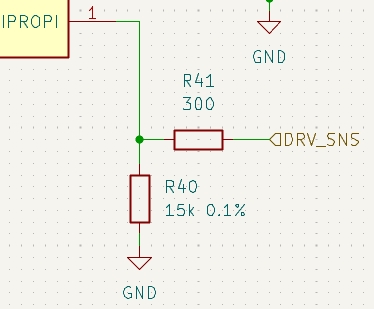

Dites j'ai un driver de moteur de type DRV8231A avec miroir de courant proportionnel à la conso du moteur. Or je me sers de la tension de sortie justement pour déterminer si le moteur est à l'arrêt ou pas.

Sauf que la tension fluctue énormément et ca me cause des soucis niveau software (mais gérable).

Mais autant améliorer le truc sur la version finale du PCB.

2 Questions

Q1: Est-ce qu'un condensateur de disons 0.1uF en parallèle de R40, stabiliserait un peu la mesure sans pour autant causer trop de délai?

Q2: La résistance de 300Ohm est-elle nécessaire ou une liaison directe avec l'ADC est ok?

Merci beaucoup

Je pense qu'un filtre passe bas avec une R et un C devrais suffire.
Il faudrait un graphe du signal ou a minima que tu donne des indication temporelle pour déterminer la fréquence du filtre (la constante de temps du circuit RC)

La résistance est nécessaire oui, un condo de 0.1uf devrais être bon aussi.

Malheureusement je n'ai pas d'oscillo.

Ça se détermine théoriquement .

Le courant va avoir une enveloppe triangulaire à la fréquence de hachage.
Il y aura aussi un bruit à chaque commutation du collecteur/balais ou de l'onduleur, à une fréquence qui dépend de la vitesse du moteur multipliée par son nombre de paire de pôles.

Habituellement, la conception se fait avec des modèles théoriques, et ce sont la mise-au-point et la validation qui nécessitent des appareils de mesure.

C'est trop me demander

J'ai aucune spec du moteur. Il doit tourner à 4-10k rpm, la fourchette est large .

Du coup je ne sais pas trop quoi prendre comme résistance.
https://www.digikey.lu/en/resources [...] ass-filter

pour le start and stop, j'avais vu un truc la dessus : moins de 10sec, ça sert à rien voire c'est contre productif, au delà, le gain est présent même si "négligeable".


Avec le gain "négligeable" on n'aurait pas des alims avec un rendement de 95 ou 96% si ce n'est plus.

Certaines voitures ont des alterno-démarreurs en plus du démarreur normal qui sert à froid et en cas de défaillance.

D'ailleurs, les alternateurs sortent quasi tous une tension triphasée qui est redressée par 6 diodes, dans le cas d'un alterno-démarreur, il y a 6 MOSFETs qui servent d'onduleur et permettent de démarrer le moteur thermique.
La limite vient de la courroie qui risque de patiner s'il faut forcer (typiquement quand l'huile est froide).

Il y a quelques infos intéressantes sur ce site :

• https://transistor-man.com/valeo_12 [...] ering.html
• https://transistor-man.com/audi_48v.html
• https://transistor-man.com/everything_etorque.html (edit: cette page est plus complète )

Ben si. C'est commercial, c'est pour vendre plus d'alims.

C'est ceux qui laissent leur pc allumé 20 h/j et tlj qui voient vraiment des économies, il y a eu un article sur canard pc je crois.


T'as pas compris ma remarque

Pour ceux qui se demandent à quoi ressemble une panne de fer à souder type T12 à l'intérieur, BigClive a "traité" une telle panne avec un ouvre-boîte Dremel: https://www.youtube.com/watch?v=CdF3tjVUvXo (en anglais) . Intéressant.


Probablement. Que voulais tu dire ?

Hello à tous!

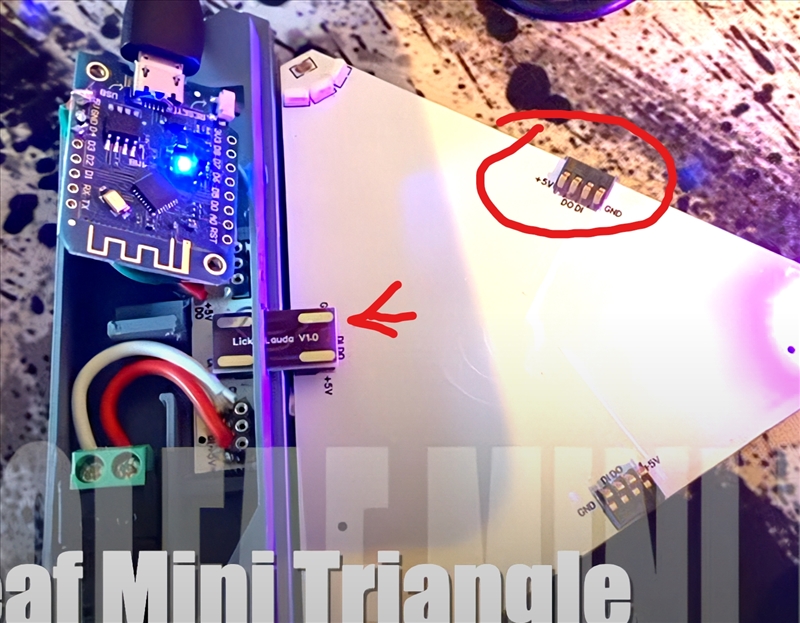

Après avoir pollué le topic réparation (ce topic blabla n'est pas dans une catégorie, j'avais pas vu   ), je cherche une référence pour ce genre de connecteur "pcb edge":

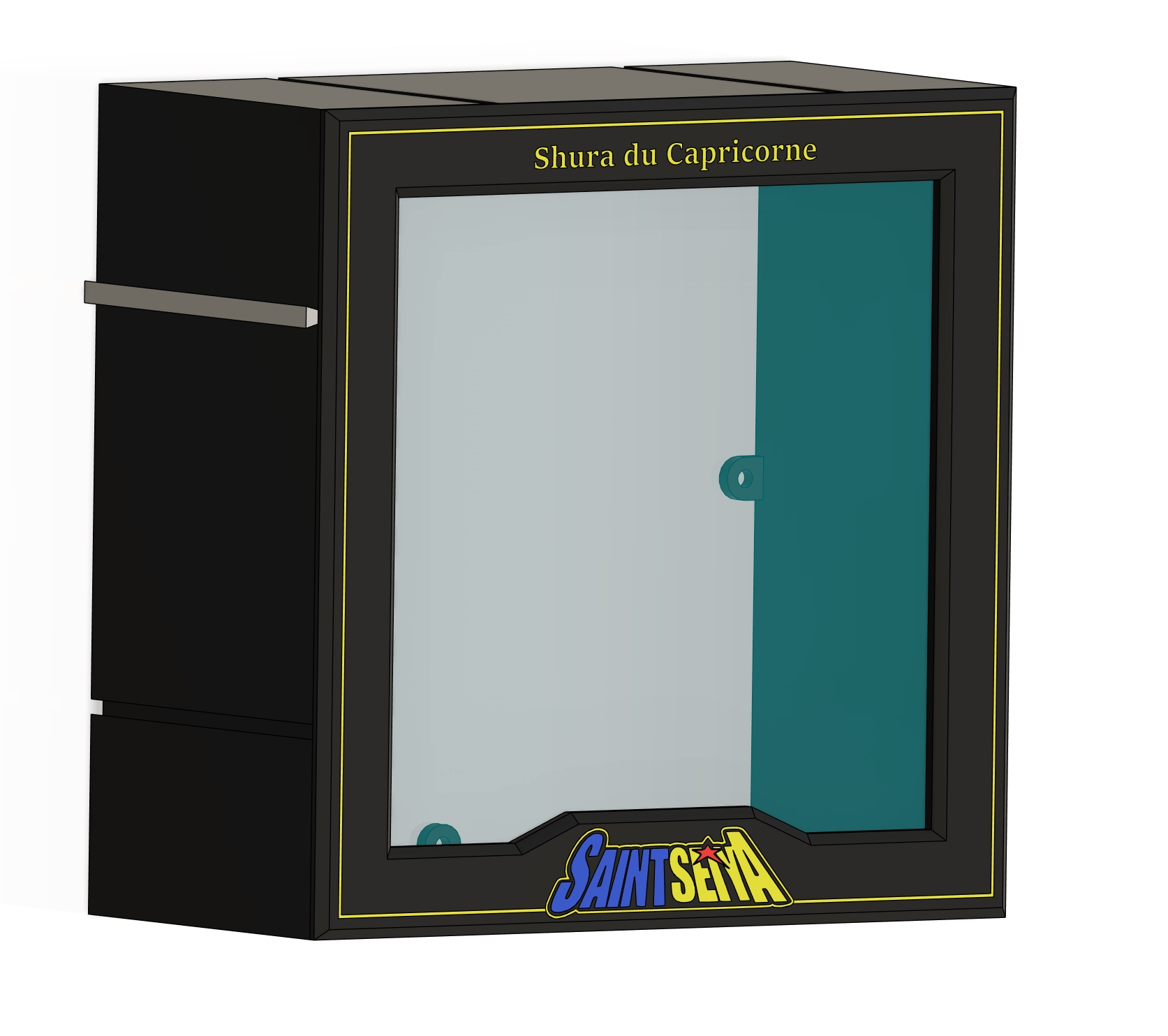

l'idée c'est de faire aussi le linker (celui de la flèche sur la photo) pour alimenter l'éclairage de box pour mes figurine comme des nanoleaf, un truc plug&light
[img][/img]

Biensur pas de référence du composant sur la vidéo

Merci d'avance

C'est des connecteurs "spring"" utilisés pour des batteries en général.
https://www.aliexpress.com/item/1005004938713017.html

Eh bien c'est du rapide, merci

Plus qu'à trouver le datasheet et le footprint 3d model dans kicad

Regarde sur LCSC pour avoir des fournitures fiables avec datasheet et rendus 3D : https://www.lcsc.com/product-detail [...] 33508.html

Poru récupérer directement les modèles 3D et les empreintes dans kicad tu peut utiliser cet outils : https://github.com/uPesy/easyeda2kicad.py#-installation

J'ai reçu ma grosse batterie 2160wh de capacité (Pour une puissance max de 2400w)
Je la test un peu plusieurs jours avec branché dessus une mutiprise avec :
lampe de chevet, pc portable, écran 27", Livebox : 60 watts/h en moyenne.
Mais la batterie projette 20H d'autonomie pour une conso instantané de 60w/h... sois 1200 watts de rendement réel...
Elle doit avoir aussi une autoconsommation de 15/20w (écran, système de ventilation régulé, non activé pour 60w/h)
Bref, je vous tiens au "courant"   .

Hello !

Désolé si ce n'est pas la dans la bonne section/autorisé mais est-ce que vous connaitriez un genre de site/forum pour la revente de matériel électronique ?

J'ai un oscillo qui prends la poussière depuis bien trop longtemps et leboncoin ça marche pas top top

Merci !


HFR a un topic pour tout : https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Quel modèle de scope as-tu ?

Ha cool, j'avoue ne pas avoir regardé, je pensais qu'il n'y avait une cat vente que pour le matos info.

C'est un TD3032B, vendu à vil prix (l'écran à quelques artefacts de scintillement).

Hello à tous!

Petite question noob : dans jlcpcb on ne peut pas ajouter juste une BOM de composant en plus du PCB?  On est obligé de faire avec l'installation des composants sur le PCB?

Sinon un autre moyen de commander l'ensemble d'une BOM (au lieu de chercher les composants un à un sur ALI   )?

Merci à vous!


Si j'ai bien compris, tu veux que les composants te soient livrés pour que tu les soudes toi-même?

Nan, JLCPCB ne fait pas ça.

Par contre sur Mouser tu as un outil qui importe un fichier BOM pour te faciliter les choses.
https://www.mouser.fr/bom/

Doit y avoir la même chose sur LCSC, mais un peut de patriotisme occidental ne fait pas de mal

Merci à toi je vais regarder ça


JLCPCB produit principalement des circuits imprimés. Si tu veux t'approvisionner en composants, il faut que tu regardes leur branche distribution qu'est LCSC.
Je ne sais pas si tu peux combiner les expéditions par contre.

Tu peux aussi regarder chez les distributeurs européens comme RS ou Farnell.
L'astuce c'est d'importer ta nomenclature chez RS pro pour récupérer les références à utiliser sur RS particulier et commander le weekend pour éviter de payer les frais de dossier.

Pour JLC et LCSC on pouvait combiner les expéditions à un moment, mais il me semble (à confirmer!) qu'ils ne le font plus pour des histoires de TVA/douane/...?

Le soucis chez RS-Particulier c'est souvent les quantités, il faut parfois/souvent prendre un lot entier d'un article (CI/capa/...) ce qui peut être bien ou pas. Mais sinon c'est très bien.

Attention avec Farnell et Mouser (oublier Digikey, il faut payer les droits de douanes!), il faut un certain montant pour avoir l'expédition gratuite et les prix sont HT. Sinon on peut y commander en tant que particulier et c'est très bien aussi, même si j'ai l'impression que Farnell est bien cher par rapport aux autres?

LCSC a beaucoup de marques chinoises avec des prix bien plus bas; par contre si on cherche des CI des grosses boîtes américaines (à bon prix) c'est pas la bonne adresse... Attention aux docs en chinois only!

(D'ailleurs, faudrait peut-être mettre à jour le FP? Farnell p.ex. c'est plus 30€ mini depuis longtemps, c'est devenu 75€ je crois?)

Mouser c'est 50€ pour les fdp gratos, et ça livre à partir des Pays-bas.

Jamais eu à me plaindre.

Pays Bas? Soit c'est nouveau soit je me trompe, de mémoire j'ai reçu des livraisons (sans douane etc) direct USA?

+1 J'ai déjà reçu des colis Mouser des USA
