Reprise du message précédent :
Ok j'enlève la séparation.

Merci

Me revoici avec mes télécomandes.

On a changé la motorisation du portail. La nouvelle télécommande réagit très bien à l'ESP32 que je lui ai greffé.
Cependant, sa portée est naze (le récepteur n'a pas d'antenne et ça va prendre 3 plombes).
Si je coupe le circuit servant d'antenne sur la télécommande et que j'y soude une antenne wifi (par exemple) à la place, cela va-t-il fonctionner? Ou la puissance passant dans le circuit est calibrée pour le circuit et non une plus grosse antenne?


Non, ça ne va pas le faire. C'est pas une histoire de puissance mais d'autres paramètres, chaque antenne est pour une fréquence spécifique et surtout c'est de la HF, donc on ne peut pas simplement couper des pistes, souder des fils, ... Tu risque fortement d'empirer les choses.

les antennes sont adaptées pour des fréquences.
c'est fonction de la longueur d'onde (en général en longueur pour une bête antenne, c'est longueur d'onde de la fréquence visée divisée par 4).

+1, la télécommande est en 433Mhz.
Donc une antenne 2.4ghz ne fait pas le taff.
+ comme dit les soucis de connexion.
La HF c'est de la magie noir, il faut s'adresser au bon gourou
Bizarre que le rx n'ait pas d'antenne.
Quand tu dit naze, c'est même pas 10m ?
Le mien marche depuis l'angle de ma rue ~10-15m

Tiens, le schéma de la partie RF
https://jap.hu/electronic/rf/434MHz [...] itters.pdf

Ces gogoles ont l'air d'avoir oublié le condensateur de 2,2pF lors de la mise en œuvre

C'est une motorisation CAME, je la vois avec antenne sur le net mais l'installateur n'en a pas mise. Le temps que le proprio se bouge, j'aurais aimé avec une solution perso, parce qu'en effet la portée est d'une quinzaine de mètres à l'air libre, et il faut presque rester collé au portail quand on le ferme depuis une voiture.
Pas de la super CAME donc.

a oui.. moi c'est 10-15 depuis l'habitacle...

Si tu n'as pas d'antenne sur le recepteur, c'est un peu beaucoup chelou, surtout s'il émet.
En 433.92Mhz, cela te donne une longueur d'onde de 0,6923m, tu peux mettre un fil qui pend (ou pas) d'un rapport à 0,6923m. Couramment une antenne 1/4 d'onde, soit 17,2cm
Vu la tete de la telecommande, l'antenne doit faire 8,1cm

Bon encore mes alims leboncoin... pour une fois j'en reçois une à peu pres bien emballé ...

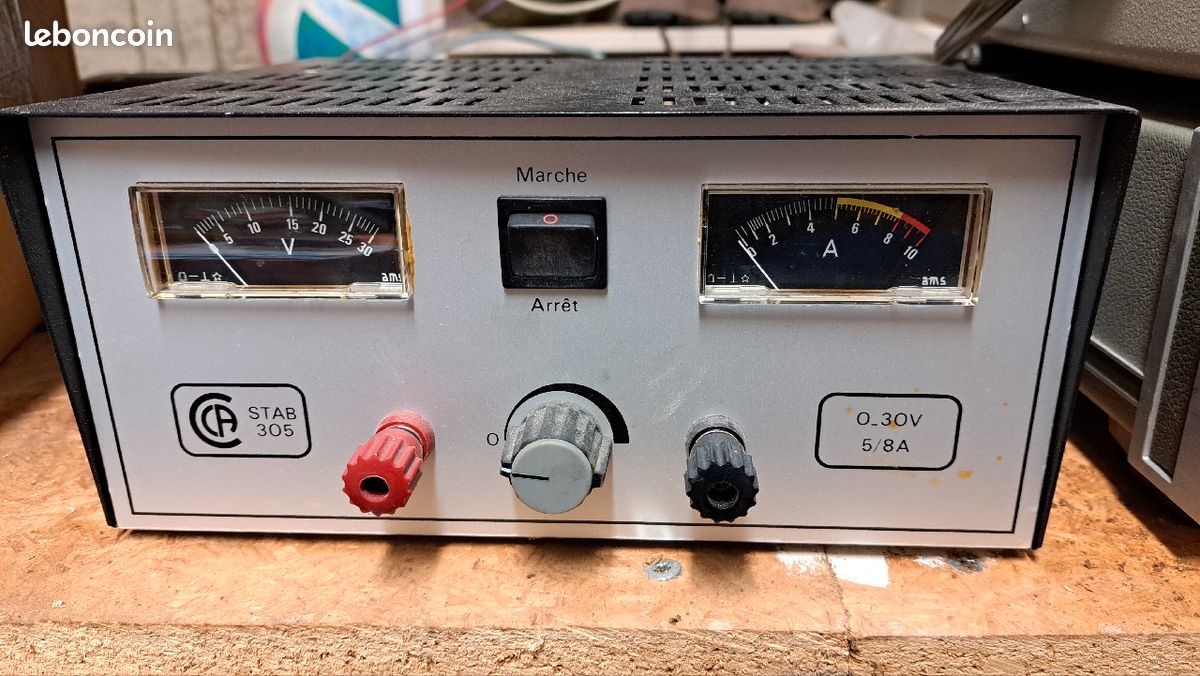

Marqué CA (j'ai pensé à un vieux modele chauvin arnoux, mais ça doit pas etre ça^^ ), boitier exterieur faisant assez pros, enfin ça fait pas peur (je me dit tiens ptet pas une mauvais affaire pour 15€, 30 v 5/8a   ) -- c'était encore une fois l'alim de satan ...

Vendu comme fonctionnelle, les volts sont présent mais le votmetre à aiguille ne semble pas fonctionner , en fait il va du coté inverse des que je met de la tension ... bingo, cablé a l'envers , je le remet en place , et l'il m'affiche la tension mais divisé par 2 ... je vire les resistances "shunt" impossible d'arriver en plein echelle sur le voltmetre (ptet pour ça que l'ancien proprio a du bidouiller et se gourrer en recablant)

Les ampoules d'eclairage des vu metre grillent (en fait des 24v sur du mini 30v piqué direct du pont de diode )

-Plaque electronique en epoxy mais faisant construction amateur des années 80 (mais elle a un 723 quand meme )

-fil faisant passer le 8/10A 5/8A un peu fin ...

Ce soir je tente de voir si l'amperemetre fait semblant de travailler ou s'il est à l'envers  ...
Edit : Test passed avec succed, mais en debut d'echelle, j'ai l'impression que faut pas etre à 1Ampere pres (meme avec une charge theorique de 3.75A d'apres calcul de la resistance de test, il manque 1A sur l'affichage )
Voltmetre remplacé par un petit module digital de type amazon/aliexpress , ça gache l'esthetique mais c'est + fonctionnel quand meme
-stable dans les mv (1.629v (au multimetre) qui bouge pas pendant 1mn/1mn30  )

https://www.amazon.fr/gp/product/B0 [...] UTF8&psc=1

Le logo ressemble à d'anciens logos de Chauvin-Arnoux, quand ça s'appellait CDA .

As-tu des photos de l'intérieur du bouzin ?

J'ai retrouvé via Google images une cochonceté très similaire estampillé elektro automatik. Ca sent le machin produit par une petite PME et rebrandé par les gros poissons pour compléter leur gamme

C'est possible, EA m'ont l'air d'être les rois du rebranding .

Hello,

Petite question led SMD. Je veux faire un petit jeu à base d'interrupteur et de led, quand la led s'allume, il faut appuyer sur l'interrupteur. Les interrupteur sont des 6x6 "standard", en plus j'en ai un stock suite à une réparation.
Pour les leds je pensais prendre des 5760 pour avoir la largeur des boutons, sauf qu'en regardant un peu, c'est les leds utilisés pour differents formats de lampes (~3v 150mA) et bon, le but n'est pas de bruler des retines.
J'ai cherché un peu histoire de voir ce que donnait les autres formats de led (3528 5050 5730) et au niveau luminosité, les specs ne me parlent pas trop. Les différentes sites qui comparent, font cela avec des bandeaux de leds.
Donc me demandait si quelqu'un en avait en stock et pouvait me dire quelle ref lui semble le mieux ? J'avoue ne pas avoir envie d'en prendre une de chaque pour tester. Par ailleurs, est-ce qu'une 5730 bridé en 50mA ferait le même job qu'une 5050 a pleine puissance (3x20mA) ou cela va merder ? J'aime bien sa taille
Le but est que cela soit suffisament visible même avec de la lumière ambiante, mais pas qu'on devienne aveugle.
Question annexe, sur AE (https://fr.aliexpress.com/item/1005005431944057.html), ils vendent des kits de 5050 de différentes couleurs, sauf que les 5050 c'est pas sensé être d'une couleure modifiable ensuite (3 leds) ?

Merci

Je me demande si la platine d'origine aurait pas cramé et que tout aurait été changé avec une platine home made ...

Oh, un 723!

Sinon pour tes photos, faut réduire la taille en pixel, pas (trop) la qualité. Mais en effet, on dirait du home made.

Attention, je répond à moitié endormi et sans avoir cliqué sur le lien Ali.

5050 c'est pas juste un format et tu confond avec les WS2812B et Cie qui ont ce format mais sont "intelligents" (plus ou moins )?

Sinon les LED rond 3/5mm sont hyperbrillants même avec quelque mA, je suppose que pour les LED CMS c'est pareil? Je dois avoir des "gros" LED CMS en stock (je sais plus la taille), je peux regarder tout à l'heure et souder deux fils et tester si tu veux. Dans le doute, y'a un µC dans ton jeu? Alors au pire tu prévois un petit MOSFET N-Ch dans le commun des LED avec le gate relié à une sortie timer du µC (+résistance tirage!) pour pouvoir réduire/régler la luminosité en software à coup de PWM.

Faut dire que les unités pour la luminosité etc c'est pas tout facile, au contraire, c'est toute une science (hélas).

ouais , pas hyper top la qualité, j'ai changé de phone et j'ai pas encore l'habitude, il a besoin de + de lumiere celui la on dirait ...

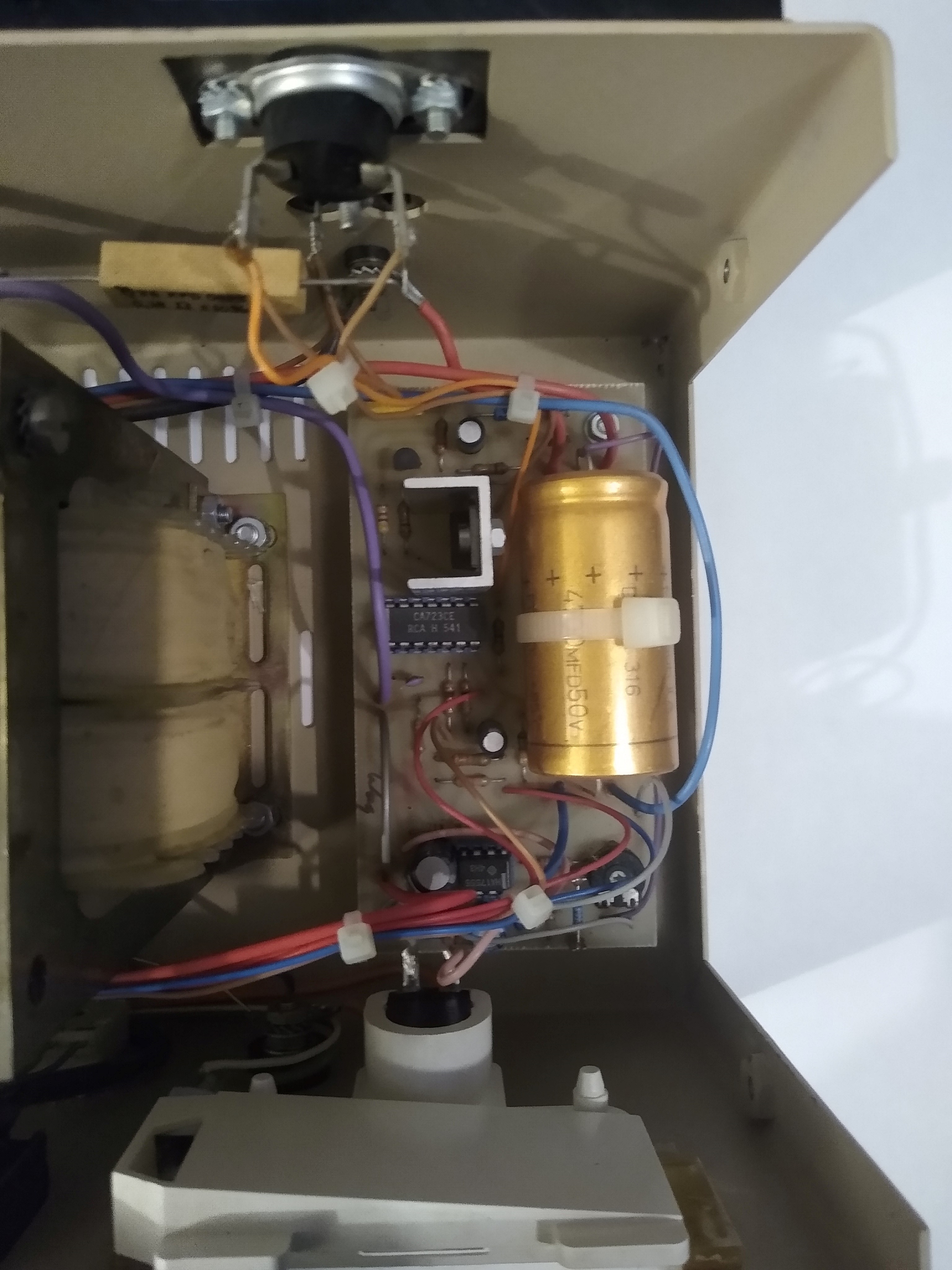

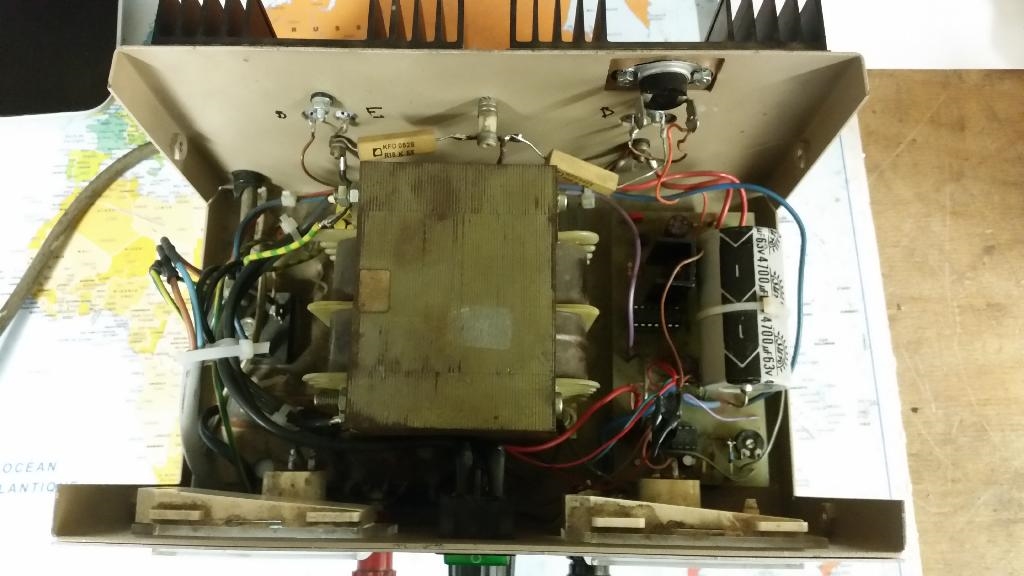

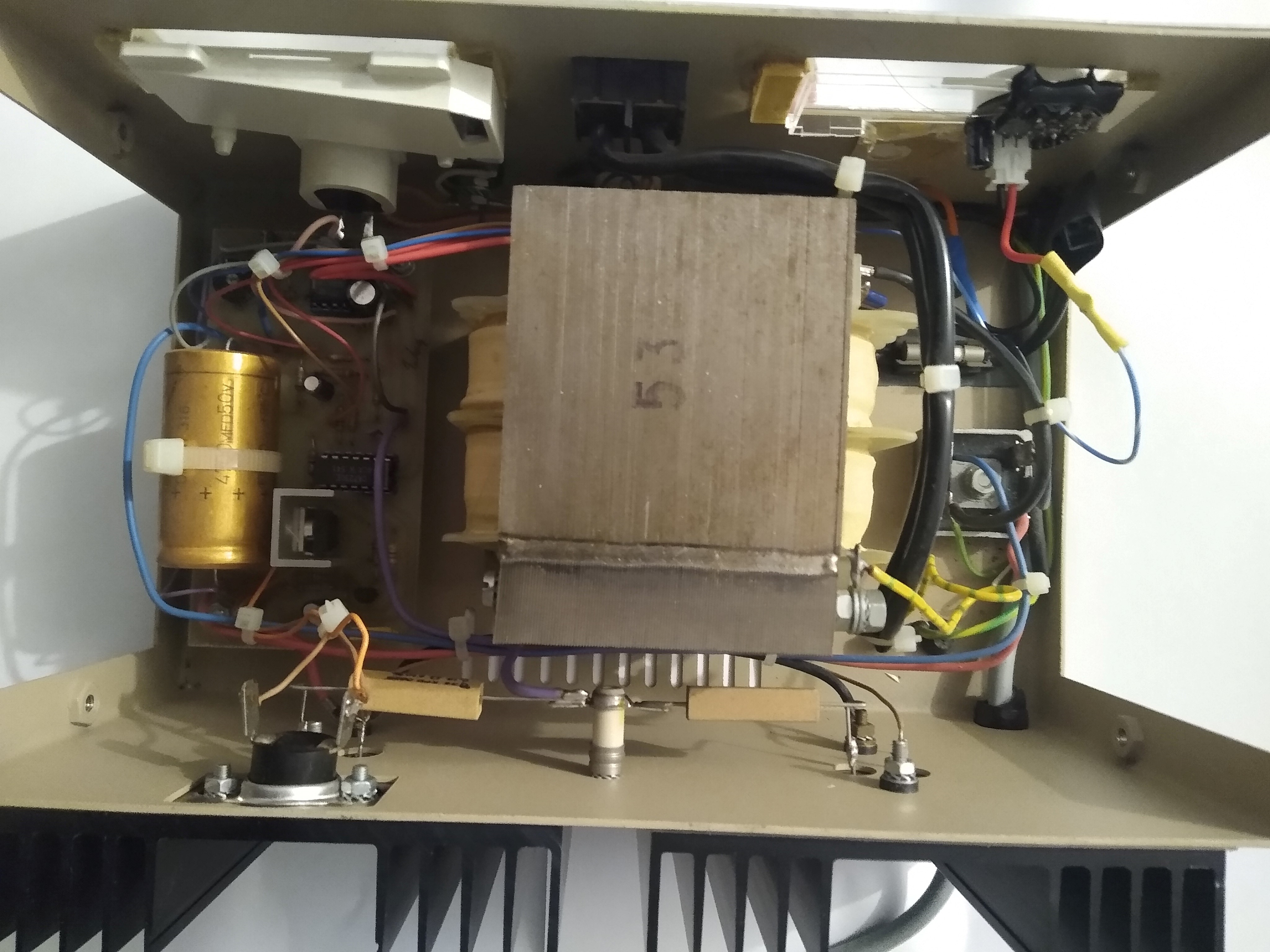

Les fils m'ont l'air bien propres pour un appareil censé avoir 40 ou 50 ans. Il y a beaucoup de riselands aussi. Et cela expliquerait le décalage de calibration des indicateurs.
Par contre le boîtier c'est bien un Chauvin Arnoux, c'est le bon logo, et la fabrication fait industrielle.

voui, je suis tombé sur l'alim mystere ^^
(y'a un truc rigolo aussi c'est le 555, dont les fils de l'amperemetre (tres fin pour du 5A) semblent tomber autour, le 555 semblerai sniffer l'intensité ... y'a bien un schema sur le net avec 723 et 555 reuni mais peu explicatif )

(edit)
Bon en fait la platine epoxy faisant amateur semble bien d'origine d'apres d'autre model de l'epoque :

https://www.pascalchour.fr/mesures/cda_9230d.htm
(je confirme aussi la chauffe en basse tension, j'ai oublié d'eteindre, avec une resistance de puissance sous 1 ou 2 volt, le capot du dessus etait brulant , yé vite éteinds le bouzin sur ce fait ^^)

La soeur la + proche semble etre la cda 9530

http://www.tsf-radio.org/forum/forum.php?show=228636

(mes transistors ballasts sont aussi des 2N3772 )

Pour te simplifier la gestion des images passe par
https://rehost.diberie.com/

Ca te fait un lien miniature, réduite et original directement copié/collable en bb code.
Et en plus c'est un coupaing du forum qui gère

je l'utilise à mi temps


Les 5050 ont 3 "fils" à connecter qui correspondraient à RGB. Il y a un uC, du mosfet et du 74HC595 (une 30e de led à commander independament). Je pensais mettre un PWM à base de condo sur la ligne global d'alimentation, entre autre pour limiter le courant. Si tu as du gros et que tu peux zieuter, ce serait vraiment sympa
Parce que sur ali, c'est à commander par paquet de 100.

Les gars j'ai aussi une question leds

Imaginons une rangée de 8 leds identiques toutes simples, quelle solution utiliseriez vous pour les piloter depuis un µC tout en ayant 2 niveaux de luminosité pour chacune ?
Est-ce qu'il y a des chips dédié à ce type d'utilisation ?
L'idée est évidemment d'éviter d'utiliser 8 sorties du µC. Je pensais à un système de décodage avec 16 sorties, 8 avec une résistance pour la pleine puissance et 8 avec une résistance qui limite le courant.
Ou alors un chip spécifique en I2C/SPI/1Wire qui fait du PWM ?

Je prends toutes les idées.

T'as des trucs en i2c/spi pour piloter des sorties en PWM oui. Sinon un IO expander avec deux sorties par Led comme tu dit.

Je suis en train de voir ca oui.
Le soucis c'est que je ne suis pas un grand programmeur, donc si je peux trouver un modèle avec une librairie qui fonctionne bien ca sera bien plus pratique pour moi. Je n'ai pas les compétences pour écrire une librairie.

Prends du pca9685

J'ai trouvé le PCA9955 également avec une librairie dispo, je vais regarder ta ref. Merci

Sinon des led "intelligente" ? Une WS2812B coûte moins de 8cts pièce.
Une seule ligne pour piloter individuellement tout ce que tu veut


Si je n'ai pas évoqué l'idée c'est tout simplement que je dois piloter des leds standard qui sont déjà intégré dans des switchs. Et je n'ai rien à faire du RGB accessoirement

Oh moi aussi, c'est juste que par flemme c'esty genial les led adressables

Sinon pas mieux que natopsi avec le pca9685, si tu est motivé tu peut t'en sortir aussi avec des 74HC138 mais c'est vite la galère en comparaison.
Il y a le TLC5947 chez TI aussi qui est sympas.

J'aimerais bien trouver un chip spécifique pour les leds avec du constant current, c'est plus pratique et je suis limité en place sur le PCB donc si je peux éviter des résistances c'est pas plus mal, dans l'idéal 12 leds plutot que 8.
Le TLC5947 est chouette même s'il a trop de lignes.

EDIT: Je pense que j'ai trouvé la perle rare : TLC59711
J'ai 12 channels en constant current et une librairie de chez Adafruit toute faite.

Il y en a pas mal de ces drivers LED CC tout prêt, fais un tour chez le distro de ton choix. Par contre les prix piquent un peu de mémoire.

Les WS... et amis peuvent le faire aussi, mais faut bien avoir une bonne lib' pour gérer ça, surtout sur du AVR 8 bit.

Tronklou: Tu voulais dire '595 non? Les '138 c'est pas pour rajouter des entrées?

Uniquement si y'a un contrôleur, sinon il en faudrait 4 car il faut une masse aussi.

Du PWM à base de condensateur?

Bon, vais voir ce que j'ai en stock... EDIT: Bof. J'ai du 5730 blanc donné pour 150mA(!!, attention refroidissement!!) de chez Ali, du JE2835AWT-00-0000-000A0UF827E (bon courage pour mémoriser ) de chez Cree (fin de stock chez Farnell de mémoire, 2853279) indiqué 2700K 58LM @150mA (max 240mA) et du 0805 (blanc, 20mA). Je peux aussi rajouter une LED blanche 3/5mm THT selon stock. Tu veux que je compare ou quelqu'un peut mieux faire?

EDIT encore: Les 5730 j'en avais une déjà soudée, donc j'ai comparé à du 5mm (Ali aussi). A 5mA ça aveugle déjà (l'une ou l'autre)! A mon avis, si y'a pas de diffuseur ou autre par-dessus, <=5mA (ou <=10mA si on veut avoir de la marge et qu'on met du PWM en plus) c'est suffisant.

Farpait, merci, je vais prendre les 5730 alors

Oui, pas du PWM, mais un clignotement rapide. J'ai plus le nom du circuit (ou avec un NE555 sinon)

Farpait, merci, je vais prendre les 5730 alors

Oui, pas du PWM, mais un clignotement rapide. J'ai plus le nom du circuit (ou avec un NE555 sinon)

Oui mais non mais oui, il y a 6 fils je voulais dire (3 entrées & 3 sorties)

Ton clignotement tu peux pas le faire en soft aussi?

(Tu dois penser à un montage astable avec 2 BJT?)


Oui parfaitement, mon clavier a fourché

Comme ca avec 3 io tu peut piloter les 8 leds, mais forcément si tu prend un TLC59711 ca fait toujours une io de plus.

Aussi, des mosfet et un timer sur une broche.
(oui)

Je mettrais le schema ici quand je l'aurais fini, des fois que cela interesse d'autres personnes

Tu peut aussi utiliser une porte NOT ou si t'es un flammard comme moi un lm3909

c'est quoi une porte NOT ?
Je me note tout cela, pour l'instant je vois pour le PCB joueur, le reste sera ensuite à tester.

Question con.

Un moteur brushless, ca exerce exactement la même force peu importe le sens de rotation n'est pas?
