Reprise du message précédent :
A 3000 tours ça risque d'être coton j'avais oublié ce détail.

Pour une tapeloop de ce genre la il faut une plage de vitesse de quasiment 1rpm jusqu'à la vmax donc ici 3000rpm. Et la vitesse doit etre parfaitement régulière à tous les régimes. Un moteur PaP ca va etre limite en basse vitesse pour etre très régulier, c'est chiant l'audio pour ca la moindre variation de vitesse s'entends.

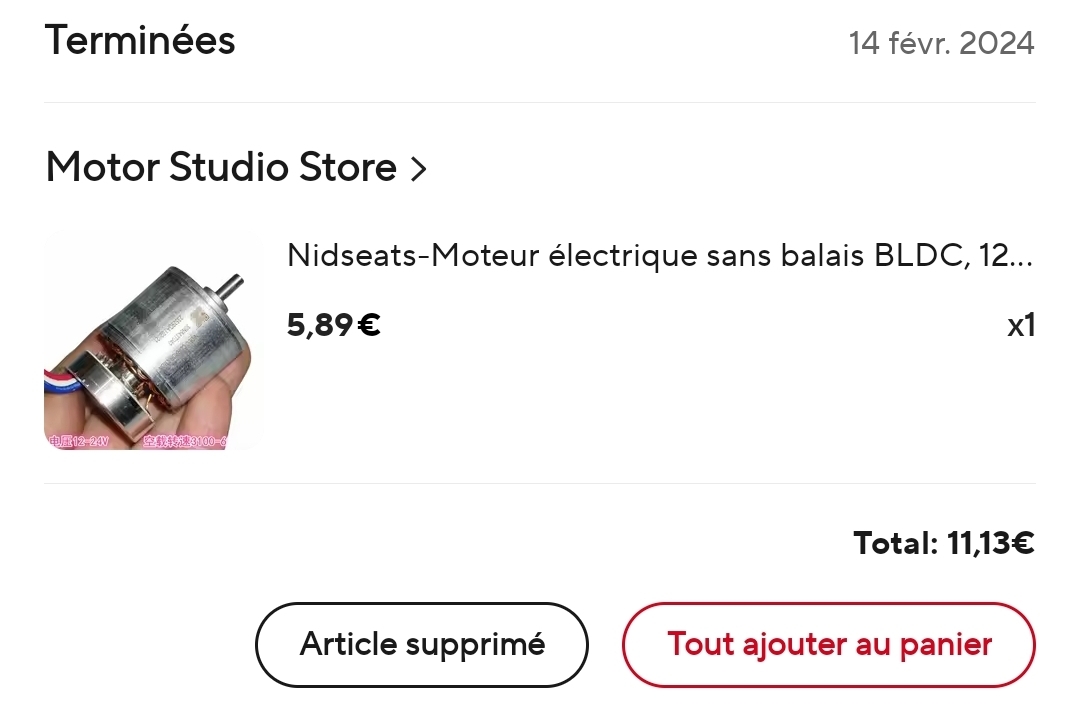

Le moteur que j'ai utilisé (qu'on ne trouve plus sur ali) est peut être spécialement bruyant car seule la base est immobile mais tout le reste tourne ?

Je cherche pas descendre beaucoup, de 1000 a 3000 ça serait déjà parfait.
J'ai un montage fonctionnel avec un moteur a balai et une regul pwm (ou même une simple regul dc) mais c'est bcp moins stable que le brushless...

Effectivement le pap va pas faire le taff a ces plages la
Sinon un moteur de modelisme BL + esc ?

Il faut une machine à pôles lisses pour ne pas avoir de variations de couple et un driver qui bazarde un sinus le plus propre possible.
Un petit moteur asynchrone monophasé rebobiné pour du 12/24v + ampli audio nourri avec un sinus?

J'y ai pensé mais c'est trop de technologie dans un bidule censé être simple d'utilisation et sans plantage et qui prenne pas de place

Petite question ESP32.

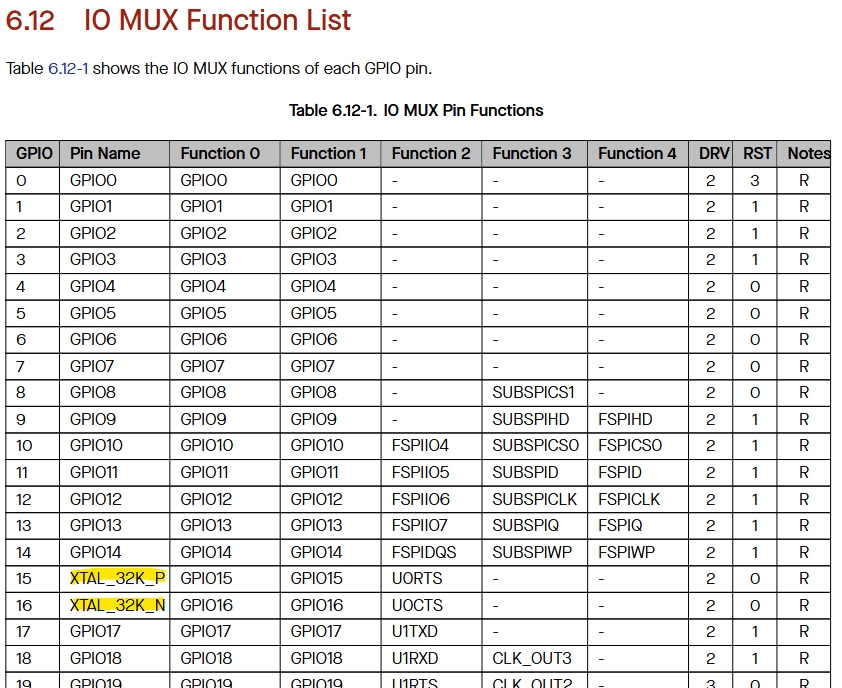

J'ai utilisé les pin GPIO15 et GPIO16 d'un ESP32-S3.

Or ils sont marquées pour du XTAL_32K (entre autre), bref un crytsal.
Ca va marcher quand même?
Je veux dire le MCU ne s'attend pas à un clock sur ces pin plutôt?

J'arrive pas à trouver quelle est la fonction par défaut de ces pin:

Ici c'est marqué comme quoi leur usage étant ok:
https://github.com/atomic14/esp32-s [...] esp32.webp


Ah oui d'accord, non mais prends un vrai moteur de modélisme adapté à ton besoin avec un ESC correct. Ton moteur chinois noname avec un contrôleur basique c'est bien pour valider le concept mais si tu veux un résultat de qualité coté audio il va falloir mettre un peu plus...

XTAL_32K, c'est probablement pour utiliser un cristal 32,768kHz comme dans les montres.

Je connais pas les ESP, mais sur certains AVR, tu as un timer qui peut être configuré pour être asynchrone, utilisant un deuxième oscillateur et une paire de pins spécifiques.
Cet oscillateur continue de tourner dans les modes de veille les plus profonds. C'est pas aussi efficace qu'une horloge dédiée, mais ça peut suffire.

La valeur barbare 32768, c'est une puissance de 2, ce qui est très pratique pour facilement diviser et atteindre 1Hz pile.

Ca fait des année que les controlleur brushless ont super bien évolué poru gérer nos imprimantes 3D
Maintenant c'est fluide, souple, fiable, silencieux, puissant et rapide !
Il arrivent même à sentir si le moteur loupe un pas sans capteur.

Il faudrait utiliser un truc comme ça "tmc2209"
Avec le bon soft arduino tu pourra faire faire ce que tu veux au moteur PaP.
Un tmc2209 ça tient 2A en pointe et 1.3-1.5 en continu avec un petit radiateur collé dessus.

Il faut éplucher la doc, elle est très bien faite et explique les différents mode possible, certains étant optimisés pour un fonctionnement doux (StealthChop)
https://www.analog.com/media/en/tec [...] ev1.09.pdf

Nb : c'est 9€ l'un, tout pret sur broches pour plaque lab sur amazon
https://www.amazon.fr/WANGCL-dissip [...] B0B1MM4BKH

Merci
Mais arduino, pas possible, je veux pas d'informatique
Ceci dit ça a l'air très amusant
Reste à trouver un moteur à axe rond...

Je comprends bien , mais ca ne me dit pas si je peux utiliser ces pins comme de GPIO normaux

C'est pas des GPIO par défaut mais si par malheur t'active l'oscillateur qui va bien dans ce cas il y a préemption par celui-ci?

Je sais pas si Arduino en fait usage en arrière plan

Vais mapper ça sur un autre GPIO alors. Problème je n'ai plus qu'un seul de libre (utilisable). Bon vais devoir changer quelque trucs alors.

Merci

Oui tu peut t'en servir comme des gpio. Dans le package de ton esp il n'y a pas de crystal connecté dessus donc ils sont bien libres.
A vérifier dans le datasheet de l'esp si ils n'ont pas des fonctions diminuées, et après aussi comment le core arduino gère ca.
Dans le doute test tu sera vite fixé

Hello

Oui encore moi , mais faut que j'avance un max cette semaine pour un projet perso.

C'est quoi la différence concrètement entre un I2C IO Expander de type Totem-Pole et Quasi-Output ???
https://www.nxp.com/docs/en/brochure/75016987.pdf

Moi je veux juste un IO qui me sort du 3.3V quand il est high, et qu'il soit à la masse quand il est low

Quel rapport entre ton IO extander et ta pin ?
Tu veut t'en servir comme level shifter ou c'est vraiment que tu manque d'IO et tu veut en rajouter ?

Pour répondre à ta question, un totem-pole c'est simplement un push pull : en gros ca peut passer d'un état haut a un état directement et tu peut fournir du courant en direct.
Un quasi_output c'est un open drain, donc il faudrait mettre une resistance de push pull.


C'est pour un deuxième PCB relié en I2C uniquement. Donc il me faut un IO Expander I2C, quoi que j'ai hésité avec un MCU, mais pas envie de me farcir encore un autre firmware spécifique.


D'accord merci, oui donc c'est du totem-pole qu'il me faut.

Merci

Hello tout le monde,

Petite question USB-C, je veux convertir un connecteur JST 6 port (+/- et 4 ports de communication) en USB-C parce que c'est plus jolie (et plus pratique). Il me faudrait un USB-C 16 pin de ce que j'ai compris, mais j'ai du mal à trouver mon bonheur. Je n'arrive pas à trouver une version "facile à souder", il y en a tout un stock. Si quelqu'un a une ref sous la main, je suis preneur.
Par ailleurs, je me posais la question du fonctionnement de l'USB-C. Dans ma pratique, j'ai programmateur <-> cable <-> connecteur USB-C <-> module, je controle tout de A à Z (ou presque). Sauf que je me demande ce qu'il se passe si je branche sur un port USB-C de type PC ou chargeur de tel ?
En dehors de l'alimentation qui gère le 5V, le reste fonctionne en 3v. Est-ce que le "master" USB-C va communiquer en 5v avec le module via les ports de communication ou de base ne va rien faire ?
En cherchant des montages pour me donner une idée, je suis tombé sur : https://dubiouscreations.com/2021/0 [...] s-learned/ ou il a un connecteur USB-C avec un ESP32. Je présuppose que cela fonctionne, mais cela pose un peu question sur un voltage trop élevé, non ?

J'ai rien compris. 16 ports USB-C???

pin (corrected)

Ah.

Je crois comprendre que tu veux faire passer des signaux non USB-C par un connecteur USB-C et tu t'inquiètes si quelqu'un prend ça pour un vrai port USB-C, exact? Perso je dirais c'est HB, faut pas.

Parlant de connectique, je viens de passer presque une heure à souder une fichue fiche jack 3,5mm sur un câble. Le machin (pourtant de chez Farnell, pas Ali) ne prenait pas l'étain, <bref > et puis le résultat au niveau contact est loin d'être parfait.  Ca existe des connecteurs (mâle/femelle) jack 3,5mm de vraiment bonne qualité??


sur les masses metaliques un peu compliqué qui veulent pas prendre , je passe par la pate pour cms maintenant, (jai un vieux tube tout sec qui sert de donneur )

Perso je m'en suis sorti avec du flux aussi, mais au niveau méca le contact entre ce connecteur femelle (sur une rallonge) et le connecteur mâle des écouteurs est loin d'être parfait, faut pas bouger l'ensemble sinon ça fait du bruit dans les écouteurs... J'ai vérifié au multi, c'est la connection GND qui déconne, mais j'avais pas envie de chercher un autre connecteur femelle et d'y passer potentiellement encore une heure.

Hello

Parlons crystal

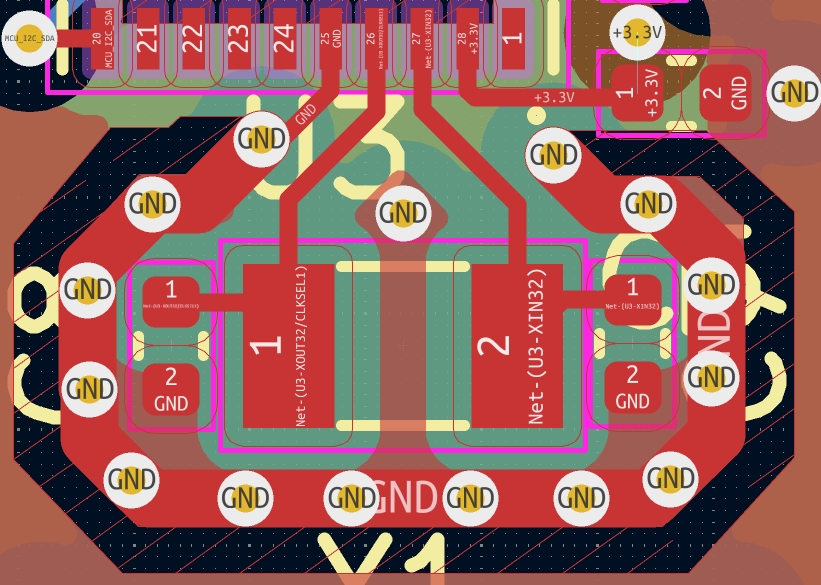

J'ai regardé comment câbler tout ça, et on lit qu'il est recommandé de placer un ground de garde autour du crystal suivi d'une non-fill zone. Bref un ground isolé

Question
Q1: Ca ne concerne que la couche du haut ou aussi les couches inférieur et spécialement la couche de masse?

Q2: Avec ou sans via sur la masse isolée qui entour le crystal?

Q3: La masse relié qu'à un seul point, ca ne fait pas une antenne???

Merci

Ref STM:

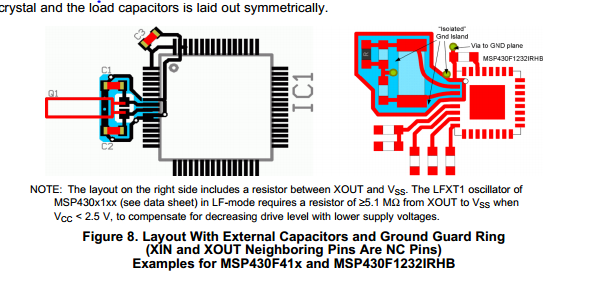

Ref TI:

Edit:
Je note que la masse de garde de chez TI fait une boucle complète, alors que chez moi non.

EDIT2:
Oui je sais, je suis pointilleux, mais je veux apprendre à bien faire les choses.

EDIT3: Question annexe

Vaut mieux enlever la masse sous une puce 9DoF? (à cause du capteur magnétique)

Je n'y connais rien mais j'imagine qu'il faut surtout éviter toute piste transportant un courant élevé à proximité

Tu comptes utiliser un oscillateur à quelle fréquence et avec quel requis sur sa stabilité ?

J'ai comme l'impression que tu poursuis ta quête d'enculage de mouche...

32kHz seulement

C'est juste pour de l'UART.

Oui

Voilà. Donc tu poses ça n'importe comment et vu que le circuit intégré est bien foutu, ça tombera en marche, comme le reste.

Désolé d'insister, mais à moins d'avoir une PLL avec une sacré multiplicateur dans ton STM tu n'iras pas loin avec 32kHz. Après comme je disais, je connais pas ces bêtes, mais je pense que tu confond le quartz RTC/Timer dédié (souvent 32kHz) avec le quartz "système" (quelque MHz voir quelque dizaines de MHz). Non?

+1

Faut lire le datasheet du micro !
Il y a très probablement un tableau avec les fréquences du MCU et les déviations par rapport aux baudrates.


+1

Qui a dit que c'était pour un STM?

J'ai juste pris l’application note de STM et de TI au sujet des crystal comme référence

C'est pour un 9DoF, le BNO085 et le fucking manuel dit qu'il faut obligatoirement un crystal externe de 32,7kHz pour que l'UART fonctionne

En tout cas merci de votre patience, je sais que je suis un lourd avec mes questions

Au moins ca fait vivre le topic.

A ok je crois comprendre, bah du coup pour 32.7Khz je ne pense pas qu'il y ais besoin de précaution spéciales.

Tu te prend la tete pour rien ^^
Fait ton routage le plus direct/proche possible pour les entrée/sortie du Xtal, évite des faire des angles si possible.
Plan de masse autour et zou ca ira très bien, si tu voyais le nombre de cartes ou c'est posé à l'arrache sans aucunes précautions...

Pense juste a bien calculer tes condos pour le crystal choisis et a prendre dans les reco du datasheet.

+1, te prend pas la tête. Pour info, les deux condos y'a une formule pour les calculer à partir de la valeur de la doc, faut pas prendre la valeur de la doc directement ou quelque chose. Après faut voir que l'UART c'est ±3% ou du genre, donc c'est pas super critique. Faut juste que ça oscille quoi.

Je pense qu'on est tous ici pour lire ce genre de question et les réponses qui vont avec ...


Les condos dans le datasheet du cristal ou dans celui de l'IC ? (question piège )
Sinon les pistes sur le PCB font déjà 1pF/mm à la truelle assez. Souvent, avec les 32K, il ne faut carrément rien ajouter.


C'est pour quel composant le 32kHz ? Que dit la datasheet ou les applications notes de ce composant ?

Tu ne regarde pas le manuel d'une Peugeot 3008 quand tu as une Toyota Yaris...

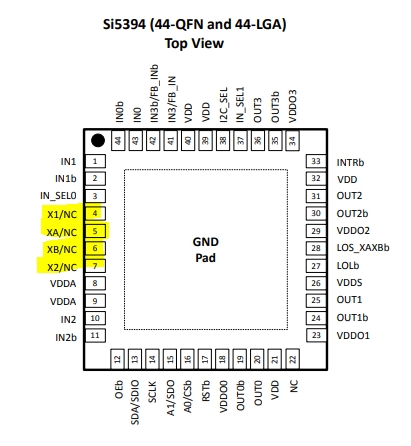

Et quand on veut vraiment que tu dissocie le GND du crystal du GND général, on te facilite la tâche :
X1 et X2 correspondent au "shield" du crystal.


Mais bon 32kHz c'est de l'enculage de mouche et tu risque de faire plus de dégats en faisant des séparations qu'autre chose.
Perso quand on ne sait pas ce qu'on fait, ne pas séparer les GND n'apportera peut-être pas les meilleures performances, mais il y a de grandes chances que ça marche (ou tombe en marche). Faire des GND séparés, y a de grandes chances que ça ne tombe pas en marche.

Ok j'enlève la séparation.

Merci
