Reprise du message précédent :

Bof en vrai à 40V ça risque pas grand chose côté électrocution, même en foutant les doigts dessus direct.
Par contre il faut bien se protéger la peau et les yeux (Les gants et le masque c'est chiant et pas indispensable, la peau ça repousse, par contre pas les yeux alors lunettes de sécurité obligatoires)


Il ne reste rien sur la languette. IPA ?

Mais pourquoi cela accroche pas ? Fer pas assez chaud ?

Je vais voir pour la méthode guetto ... Là je suis plus chez moi. Pour un truc que je voulais tester à la con, cela me semble beaucoup trop compliqué.
Si seulement j'avais accès aux memes refs sur ali, cela serait plus simple. Sur le site du constructeur, il n'y a absolument aucune info.

Par contre, sur les 2 que j'ai péte avant, il y en a un ou d'un côté l'étain accroche bien et pas l'autre. Sachant que je peux faire un truc crade, l'étain accroche sur le reste.

IPA = isopropanol

Non, si c'est de l'alu faut du matos spécial, aucune chance avec de l'étain d'électronicien. Ne me demande pas la physique/chimie derrière.

Pour braser à l'étain sur certains alliages de cuivre ou d'acier plutôt chelous, cette pâte destinée à la plomberie fonctionne assez bien :

Bonjour

Dites, prenons une platine électronique avec les specs suivante:
- MCU ESP32 wifi
- driver de petit moteur linéaire comme sur la photo.
- 24V DC via un cable de 20m de longueur
- platine électronique dans un boîtier étanche à l'extérieur.

Q1: Est-ce que vous me conseillez d'utiliser un convertisseur DC-DC isolé ou pas?

Q2: Est-ce que vous me conseillez d'utiliser un Surge Stopper genre un LTC4366 (= pic de tension qui est cramé dans un MOSFET). Ou des protection passives suffisent (Diodes, MOV)?

Je demande ca à cause de la longueur du cable alimentation et du fait que ce soit en extérieur.

Merci

Edit:
Question bonux

Q3: En prenant un simple L293D p.ex, vaut mieux-t-il opto-couplé les inputs?

Je ne suis pas sur d'avoir tout compris mais 24V sous la pluie c'est safe.

Perso je dirais ça manque de détails.

24V sur 20m et ensuite un DC/DC vers 3,3V c'est ça? Faudra prévoir un peu de protection en entrée quand même selon par où passe le câble (juste à côté de câbles électriques p.ex.) et du Farad local (un gros condo ) pour l'appel de courant du moteur notamment.

edit: pas donné ce LTC4366 ...

J'avoue c'est une gâterie ce LTC4366 , je vais le laisser de côté et mettre une grosse TVS + GMOV + PTC Fuse.
A vrai dire c'est du 18VDC en entrée (c'est pour piloter un moteur DISEQC, d'où le 18V), step-down vers 12V (pour le moteur linéaire), step-down 5V et LDO pour du 3.3V pour le MCU et capteurs.

Petite question annexe.
Il n'y a pas de LM741 de marque occidentale sur JLC-PCB (hormis en format DIP). Est-ce qu'il y a un équivalent plus répondu de ce LM741?

Edit:
C'est bon, le lm1458 est en stock

Le 741 faut pas le laisser au cimetière DEEE?

Tu as besoin de quoi exactement (tension alim, tensions entrée/sortie, bande passante/gain, ...)?

Clair, c'est un composant "de légende" mais qui a beaucoup moins survécu au temps que d'autres comme les NE555, 78xx ou 2N2222 par exemple.
Y a des substituts pin-to-pin moins chiants à trouver et meilleurs.

J'ai trouvé le TL081 qui est mieux et dispo

Mais de toute façon je viens d'enlever l'op-amp du circuit, j'ai trouvé une autre manière de faire, donc problème réglé.

Par contre j'aurais une autre question EMC

Je vais devoir utiliser 2 modules de régulation de tension.
Des Traco Power TSR-2.
https://www.tracopower.com/sites/de [...] 1735693201

Un pour le 24V->12V et l'autre pour du 24V->5V.

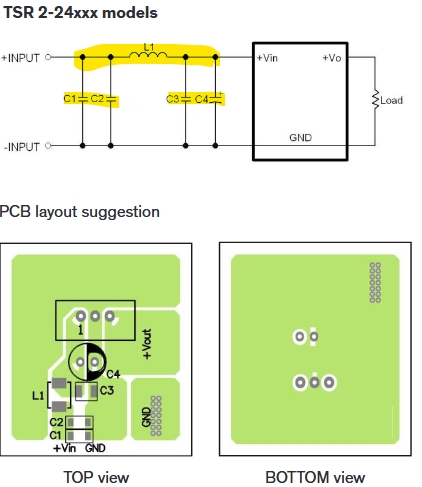

Comme j'aime faire les choses proprement, je vais leur rajouter un filtre en entrée comme expliqué dans l'application note du fabricant:
https://www.tracopower.com/sites/de [...] 1735693201

Question

Dans l'idéal, il faut un filtre pour chaque module ou un seul suffit?

Tant que la modocratie ne regarde pas, je m'offre un petit cross post topic avec le topic youtube pour un youtubeur de qualitaÿ :

Franchement, au pif là comme ça je dirais que ça dépend plus de la qualité de ta tension d'entrée et de la longueur de tes fils que des modules eux même.
Si tout ce petit monde est proche et que t'as pas prévu de les torturer (fortes transitoires, parasites à gogo...) à mon avis un seul filtre suffit. Après, si t'es pas limité en espace et en coût, deux ça peut pas non plus faire de mal.

Si je comprend bien ces filtres c'est pour éviter que le DC/DC renvoye des cochonneries sur l'alim en entrée? Dans ce cas si on met deux DC/DC en parallèle derrière un seul filtre y'a-t-il pas un risque de se retrouver - selon la qualité du DC/DC - avec les cochonneries d'un module sur la sortie de l'autre?

J'ai tenté l'aventure des CH32V via le core arduino "officiel", bah c'est de la merde.
Si comme moi le prix vous tente ainsi que le 5V, mieux vaut rester sur un bon vieux stm32F103 avec ses IO tolérantes 5V et se démerdez avec, vous serez bien plus content que moi à la fin

Ah ? un peu de détails ?

C'est quoi les problèmes ?

Pratiquement aucunes bibliothèques compatibles, docs presque inexistantes, outils de programmation exotique (bonjour la foire entre les 3 versions du prog et une seule qui fonctionne).

Une fois tout ça élagué au final le support arduino est vraiment piètre...
Donc si comme moi vous êtes pas doué en prog ou capable d’éditer vos propre librairies, c'est inutilisable hormis cas de figure très basique.

Ayant vécu le bazar des cartes sanginolu digispark et autres galileo si on rajoute le fouillis habituel des chinoiserie j'imagine ce que ça peut donner.
Merci du retour

Même questionnement ici

Mais bon tant pis, j'ai de la place, j'ai mis 2 filtres finalement. Je ne suis plus à 2€ près
Néanmoins par curiosité j'aurais bien savoir aussi.

Parfois, ça se passe très bien !
Par exemple les cartes Olimex avec les micros AllWinner A10/A20.
Il y a carrément des images debian-installer officielles: https://deb.debian.org/debian/dists [...] rd-images/
Quelques centaines en prod, que du bonheur ...


une petite doc/bidouille sur 2 vieux electrometres dans les fA
https://docs.ampnuts.ru/eevblog.doc [...] source.pdf

J'ai besoin d'un petit coup de main.

Sur un de mes projets en cours je vais avoir besoin de calibrer pas mal de choses, c'est de l'audio analogique. Donc je cherche un moyen assez fiable de connecter des grip fil.
J'ai vu deux solutions qui peuvent convenir : soit des sortes de jumpers mais qui sont en forme de U au lieu de 2 broches droites, soit des grosses broches rondes avec un profil permettant de bien fixer un grip fil.
Le soucis c'est que je n'ai aucune idée de comment cela s'appelle et du coup je ne trouve rien.

Vous pouvez m'aider ?

EDIT: Il suffisait d'en parler pour que je trouve une version qui pourrait convenir : https://fr.aliexpress.com/i/4000966332800.html
Mais si vous avez des recommandations je prends.

Keystone 5011 ou copie

Sur ce genre de choses en très basique tu peux prendre des bêtes cosses plates faston de petite taille genre : https://asset.conrad.com/media10/is [...] /image.jpg
Ca coûte que dalle et ça fait le job.

Sinon j'ai une version en barrette sécable aussi avec sortie sur truc rond, j'ai pas le nom.
Tu peux fouiller là dedans : https://fr.rs-online.com/web/c/conn [...] -imprimes/ avec les filtres à gauche, ça doit regorger d'idées sympa.

dans le genre, curiousmarc, un belge qui a longtemps travaillé chez HP si je dis pas de bêtise et qui répare pas mal (bcp) de matos HP
et le labo de michel qui "reverse engineer" pas mal de truc qui tombe en ukraine (mais pas que).

des pontets ?


C'est pas mal du tout, et le prix reste contenu même chez Mouser où je commande d'habitude.



je ne suis pas fan des faston pour ce genre de chose, c'est vraiment chiant pour réussir à enfiler le grip fil dans le trou.


+1000

Le reste c'est pas ouf, la solution du pauvre au pire : un pin header et des pinces qui accroche bien

Hello,
Je cherche a remplacer un gros moteur AC230v d'un appareil audio (délai electromecanique) par un moteur DC pour pouvoir varier la vitesse
Cahier des charges : stable, vitesse 3000rpm (avec arbre de 5mm de diamètre), 12v environ, arbre de 20mm de long.

J'ai fait un test avec pas mal de moteurs DC a balai, ça fonctionne mais ça n'est pas super stable a faible vitesse
J'ai testé un moteur brushless, c'est pour le coup mega stable ! Mais le moteur (trouvé sur ali) est super bruyant donc inutilisable :
https://youtu.be/mrwofAfS_-k
Vous savez si ça existe des moteurs brushless plutôt silencieux?

2 choses :
Si tu trouve un contrôleur brushless moderne il pourra rendre ton moteur silencieux.
Pourquoi le moteur dc était instable ?
En théorie ça devrait fonctionner.

Cherche look mum no computer
Ce mec a fait un délai a bande a vitesse variable avec un moteur brushless et il dit que c'est top



Très sympa ce système d'echo mécanique, c'est comme une tape loop mais sur un tambour ?
Je pense que le plus simple en terme de contrôle de vitesse c'est un brushless en effet. Quel type de contrôleur as-tu utilisé? Ce dernier a une grande influence sur la manière dont le moteur est piloté.
Cela dit je pense pas que le bruit mécanique soit un problème puisque ce sont les têtes de lectures qui récupère le son, elles ne sont pas affectés par les bruits mécaniques. Si tu as de la perturbation électromagnétique il faut séparer totalement ton pilotage moteur de la partie audio notamment pour l'alimentation.

Le moteur AC est très stable mais on ne peut pas varier la vitesse.
Oui j'ai vu ce qu'à fait ce gars mais on ne parle peut-être pas de la même vidéo, dans ce que j'ai vu il colle un dimmer sur le moteur AC ce qui est pas du tout adapté, et ne marche pas
Édit trouvé il utilise un pas à pas !

Le bruit n'est pas un problème tant qu'il reste acceptable, là ca fait un bruit énorme
Controleur ali : https://a.aliexpress.com/_Eyxtr1S

C'est un binson echorec

Tenter le moteur pas à pas avec un driver moderne type TMC2209 ou plus recent?

C'est suffisamment fiable et stable? Pour cette machine il faut avoir suffisamment d'inertie pour que la vitesse soit parfaitement stable, donc un bldc me semble plus approprié ?

Difficile de faire plus fiable et finement pilotable qu'un moteur pas à pas.
Surtout il y a énormément de couple donc tu devrais pas avoir de soucis d'inertie.

Oui mais est ce qu'a faible vitesse la vitesse est stable ou bien l'effet pas à pas ne risque t il pas d'être décelable ?

Perso je resterais sur un brushless mais avec un controleur moderne et de bonne qualité.
En supposant bien sur que le bruit est lié au fonctionnement du pilotage et pas juste au moteur (roulement, etc)

A 3000 tours ça risque d'être coton j'avais oublié ce détail.
