Reprise du message précédent :
Toujours pour les néophytes qui passent ici, 1 logiciels qui m'a énormément appris et permit de simuler des montages et ainsi ne cramer que les équivalent virtuels : crococlip, autrement appelé crocodile clip
Le problème c'est qu'il ne marche plus sous W10
Il a une page sur l'internet archive https://archive.org/details/crocodile-clips-v3.5

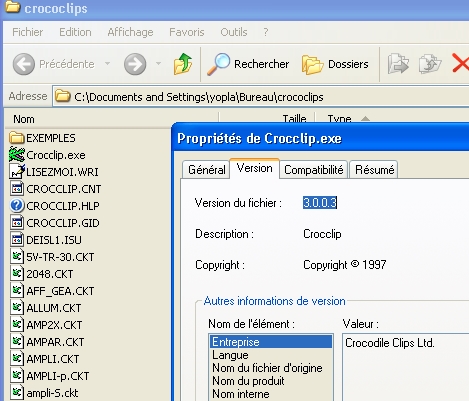

J'ai la version 3 dans une VM xp
https://rehost.diberie.com/Picture/Get/f/335739

Merci de tes conseils crazytiti.
Et ou faudrait t'il brancher les fils sur la photo ? le noir sur le ressort - en bas a droite ?

Ce papier d'allu ma paru logique pour continuer le circuit, qui est remplacer par une pile centrale qui fait contact (entre autre) normalement.
autre petite photo plus clair :



Heu, comment dire, en gros tu as mis un court circuit.
Partant de là, peut etre qu'effectivement, c'est une mauvaise idée de continuer


Oui je comprends, l'important est de choisir les bonne bornes dans ce montage en alimentation direct par le 5v.
Du coups c'est pas les bonnes bornes, celle en haut a droit et le ressort en bas a gauche ?
Aller je suis confiant on va relever ce défis ambitieux

Je suis quelqu'un qui n'aime pas donner la soluce et préfère que tu la trouve par toi même.

Mais je peux donner des indices :
- une pile ce n'est pas un fil, c'est un composants actif qui produit une tension à ses bornes.
- un circuit simple comme celui comporte 2 élements : un générateur (piles) et un consommateur (led)
- un circuit ne fonctionne que s'il forme une boucle fermée.
- Si il y a un croisement le courant choisi toujours le chemin le plus court le moins résistif. (en vrai il se répartit sur chaque de façon inversement proportionnelle à la résistance)

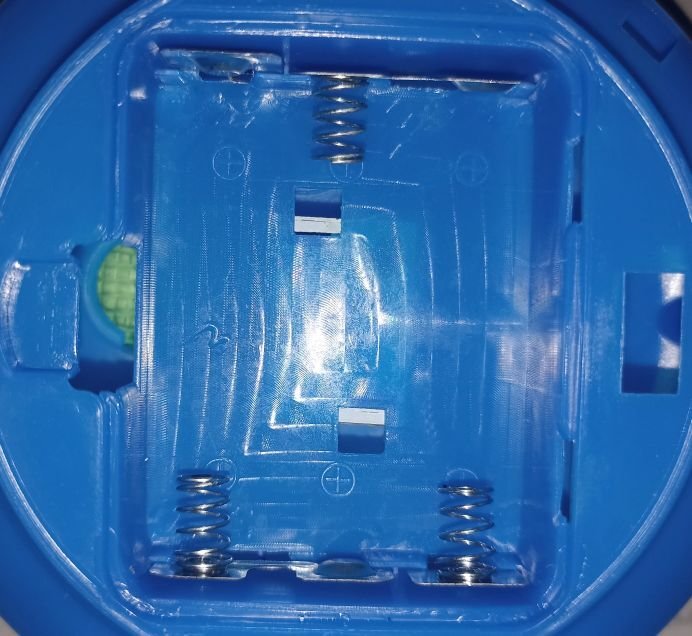

- Si tu ouvre le boitier bleu (est-ce possible sans tout défoncer ?) tu trouvera un indice sur quelles bornes du compartiment il faut utiliser.
- Juste en réfléchissant et en observant les contacts des piles tu peut aussi en déduire lesquelles utiliser.

Question annexe : c'est un tapis circuit à billes sur lequel tu as posé le boitier ?

Chaque fil doit être raccordé sur la borne (+) ou (-) correspondante à la sérigraphie mais sans pontage électrique avec l'emplacement adjacent. Le papier d'alu doit être retiré.

Pour la polarité coté USB, ne pas se fier à la couleur des fils, les conventions rouge (+) et noir (-) ne sont pas toujours respectées. Vérifie donc avec un multimètre.

5,2 V versus 4,5 V, tu risques de cramer les leds. Tu prends le risque ou tu achètes des diodes 1N4007 qui te serviront si tu comptes bricoler un peu l'élec.

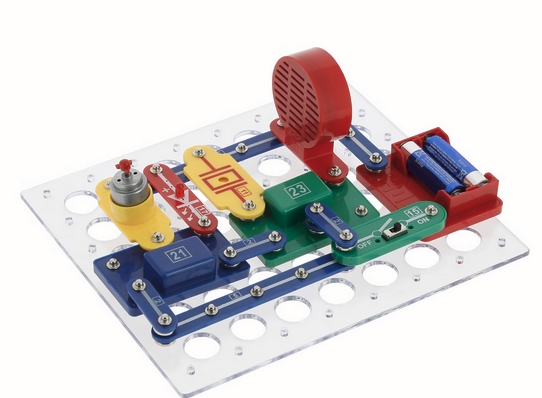

Je recommande plutôt un truc à ressort comme celui-ci:

Pour le même prix, tu as beaucoup plus de possibilités.
Faut juste prévoir un bouton poussoir pour remplacer celui d'origine qui casse très vite.
Et des transistors de rechange.

Si le petit accroche, tu passes à la breadboard, les fils avec des petites cosses, et une grosse poignée de composants.

Puis l'Arduino.
Avec des 328P de rechange.

Le meilleur:

Je l'avais gardé pour mes gosses, mais mon père s'en est débarassé.

Les magasins Tandy ...

On m'avait filé une planche de bois, avec des clous, et du fil de téléphone pour faire des circuits, et quelques lampes/piles/switches à connecter.
Et quelques années plus tard, j'ai eu le droit aux plaques à trous avec des relais et des composants actifs/passifs .

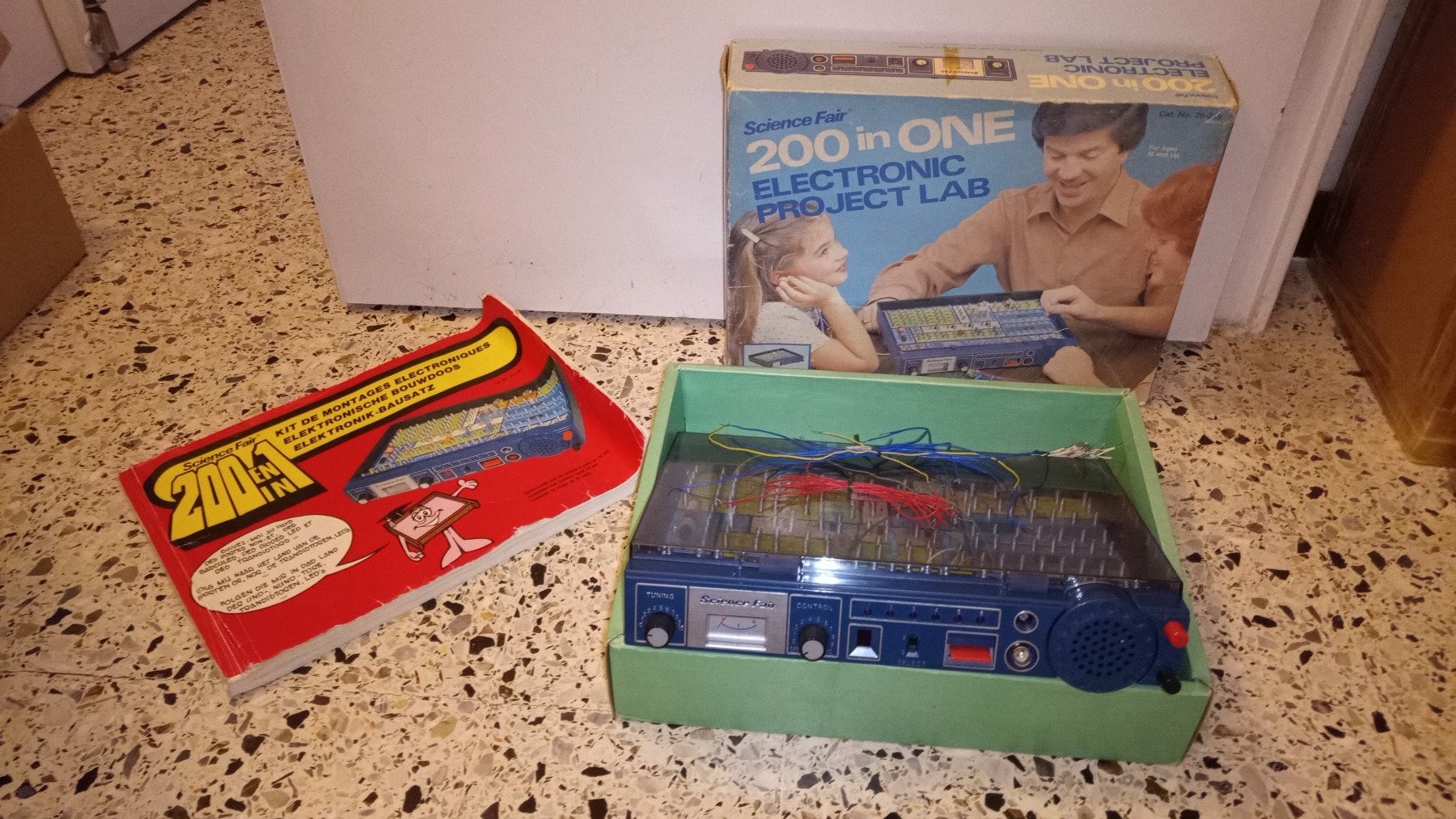

Je l'ai le 200 en 1 à ressort => il est vraiment top.
Mais pour les gros débutants (et ma fille de 9ans) je trouve les ressorts pas pratiques.



Qui ne l'a pas fait
(bon j'ai jamais fait fumer)

Hum le mien a l'air plus vieux encore !
=>D'ailleurs je suis très étonné du respect que j'avais pour ce jeu, il ne me semble pas avoir cramé aucun de ses composants.
Alors que j'ai cramé une myriade d'aop, transistors, résistances et autre CI (coucou TDA2030)... en faisant des montages limite/limite et en cherchant à tirer le maxi de mes pauvres composants (je faisait déja de l'overclocking !)

Extrait véridique en 1er S cours pratique d'elec :
Moi : Msieu ça se branche en direct sur du 5V une led, j'ai un doute ?
Lui : Ben vas y branche
Moi, je branche... et Paf la led !

L'année suivante en TP d'electrotechnique, le prof fait peter un petit condo de 10V en le branchant à l'envers sur une pile 9V puis :
"Maintenant que vous avez vu ce que ça fait avec un petit condo de rien du tout, vérifiez 2 fois vos montages 220 avant d'alimenter !"

(bon ça devait pas être tout à fait ça pour le 2eme mais c'est l'idée)

Souvenir d'études: Des étudiants qui ont (accidentellement) fait peter un condo dans une alim à découpage ou du genre, bonjour l'odeur!! Et ces mêmes étudiants qui mettaient leur montage sous tension avec des fiches bananes qu'ils foutaient dans une prise (et ça semblait déranger personne...). Je leur ai gentillement proposé un câble 230V adapté de mon stock, mais de mémoire ils en voulaient même pas...

C'est pas pour ça qu'elles ont exactement la bonne taille
(je déconne hein )

Grand souvenir du gros condensateur 16v connecté sur une fiche 220v

Merci de votre pugnacité bienveillante.

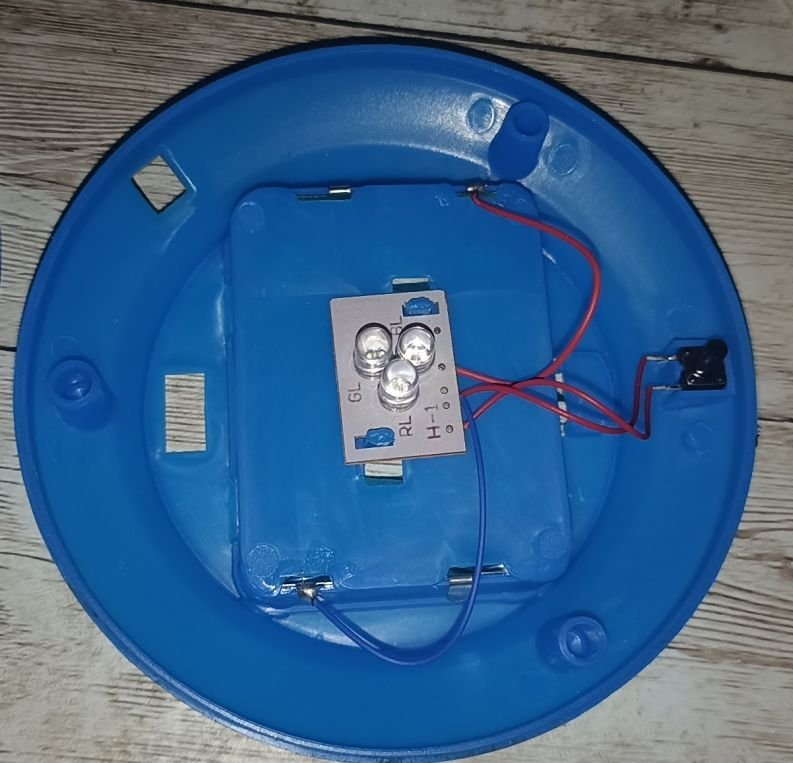

ça ressemble a ça dedans :


les branchements sont inversés par rapport à ma photo initiale, ce que je pensais..

a noter que si je met une led sur le cable USB (la branche la plus longue est le + c'est ça ?) j'obtiens 3,6volts au lieux des 5,2v. Mais la led ne s'allume pas.
les 4 résistances en parallèle ne changent pas le voltage.

Oui alors comme on l'a dit plus haut faut pas brancher une Led sur le 5V sauf si tu veux qu'elle parte en fumée !
S'il te plait avant de tester des trucs fait nous un schéma (meme dégueulasse sous paint, le mercredi soir je vais manger chez des amis et on compare les schémas qu'on a reçu )
On te dira si tu peux y aller ou si ça va cramer.

Et sinon vu l'intérieur il faudrait voir s'ils ont mis des résistances CMS sous le PCB ou si les 3 sont branchés en série (possible vu la tension de seuil des bleues)
Bref j'ai peur qu'en direct sur l'USB ça ne crame, au pire fait un premier test en mettant les 4 résistances, mais stp fait un schéma d'abord.

Au pire utilise un des miliers de sites qui sert à faire des simu
1er résultat google : https://dcaclab.com/fr/lab

Prudence avec tes bricolages... Et puis "tension" s'il vous plaît, pas "voltage", c'est du pseudo-anglais qui me pique les yeux.

Si tu branches une LED sans résistance sur du 5V elle va cramer plus ou moins vite. Soit elle survit (brièvement ) et fait chuter la tension à sa tension de seuil en jouant diode Zener, soit c'est l'alim 5V qui se met en hickup ou du genre et tu mesures n'importe quoi.

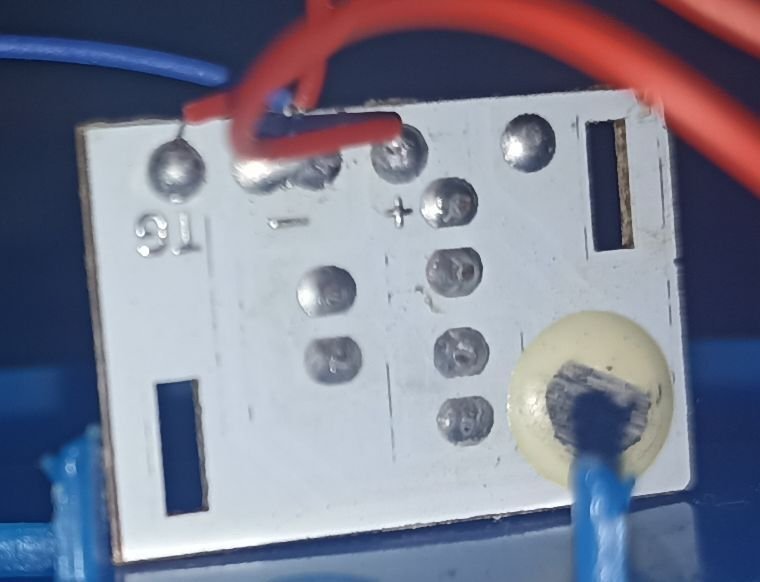

Tu peux faire une photo de l'autre face du PCB stp?

edit: grillé...

A vos ordres


Donc par sécurité je met les 4 résistances torsadés en parallèle entre l'alimentation du + usb et le + du circuit ? c'est la moins mauvaise méthode ?
pas de sens de résistance particulière à respecter ?

C'est typiquement les cochonneries qui comptent en partie sur la résistance interne des piles pour limiter la casse.

Vu qu'il y a 3 LEDs, et que la règle du doigt mouillé c'est 20mA maxi par LED, je dirais qu'il faut limiter à 50mA à la grosse.
Avec une tension Vf des LED entre 3,2 et 3,6V suivant on va dire qu'il faut créer une chute de tension de 5 - 3,5 = 1,5V
Ce qui fait une résistance de 1.5/0.05 = 30 Ohm ou +
Maintenant calcul de la puissance dissipée par la résistance : 1.5 * 0.05 = 0.075W, bien plus petit que 1/4W donc une résistance de 30/33 Ohm en série entre le + de ton chargeur et le + des led sur la carte et zou.

Puisque l'on est entre nous, je peux te le dire, Voltage comme Ampérage sont bien français et pas depuis hier.

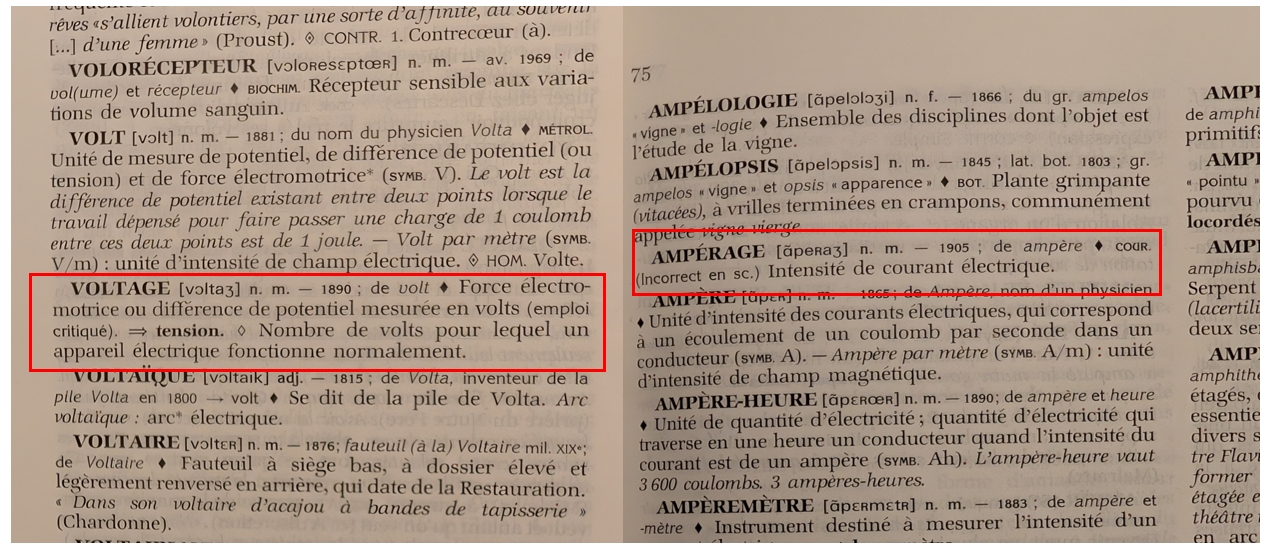

Voici un extrait de mon dico papier Bob que j'ai dépoussiéré pour l'occasion :




• Voltage (1890)
• Ampérage (1905)

Je ne sais d'où vient cette légende urbaine ?


Des termes qui datent d'une époque révolue où l'on comptait la puissance électrique en chevaux vapeur ou poncelets

Merci de se référer aux données actualisées des autorités compétentes
https://electropedia.org/iev/iev.ns [...] =121-11-27
https://electropedia.org/iev/iev.ns [...] =121-11-13

Moi je ne dirais plus rien sans avocat schéma

Merci de  ces précisions Natopsi.

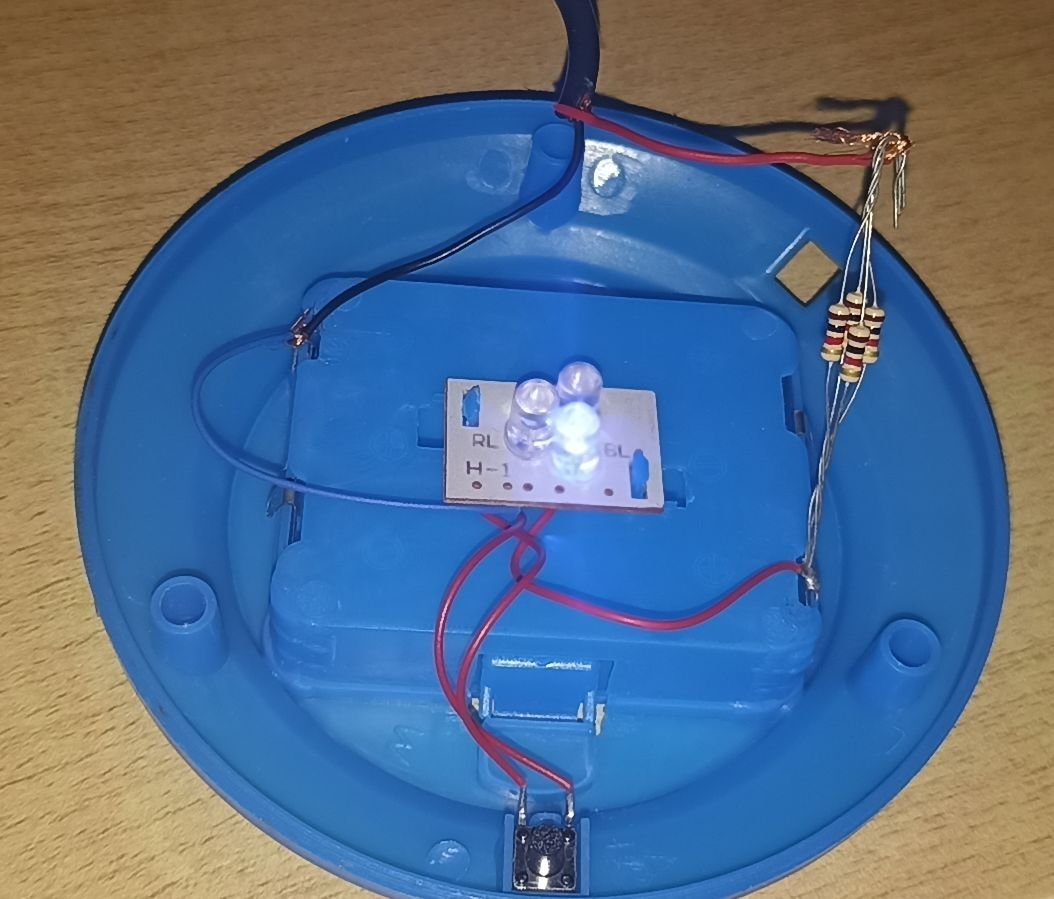

Bon je me suis lancé, et ça marche :


Dernière question pour clôturer ce sujet : je ne vois pas de "puce" qui donne la réaction au bouton. quand on appuie une fois, ça allume que la led rouge, une autre fois ,la verte, etc. jusqu’à alumé les 3 led les une après les autres avec un léger dégradé d'intensité.
hors je ne vois pas de arduino ou autre capable de faire ça, comment ça se fait ? c'est caché sous le bouton ?

En tous cas un gros merci ,vos efforts et mon acharnement n'ont pas étaient VAIN

Cool.
Mais la prochaine fois fais un schéma
Si j'insiste c'est pour le coté didactique du truc.

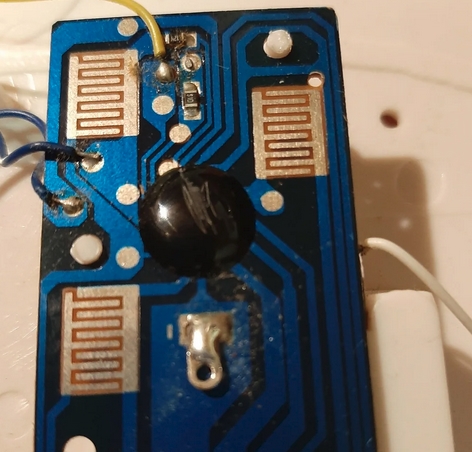

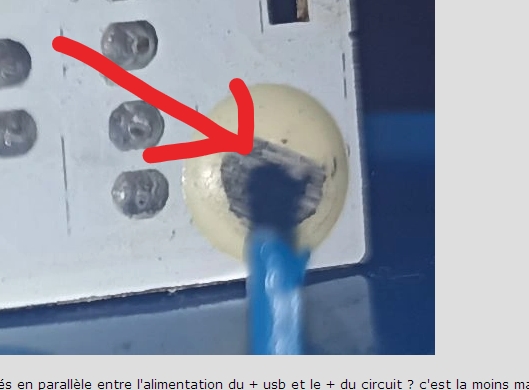

Sinon la puce est cachée dans le gros blob que j'avais pris pour une soudure :


D'habitude ce n'est pas peint et on les repere plus facilement, c'est la même chose que ya dans un arduino (enfin c'est un circuit intégré quoi) mais sans boitier.
Ca s'appelle un COB (chips on board) exemple classique :

Bonne observation

Ah oui, moi aussi j'avais pris ça pour une soudure. Faut dire que généralement l'époxy est noir... Bien vu!

I Saved an Electron Microscope from the Trash: https://www.youtube.com/watch?v=Kqx9blbYDB0

Franchement impressionant.

Hello,

J'ai voulu souder les cellules solaires de calculette et cela "colle" pas, je pensais que c'était directement du cuivre, mais j'ai l'impression que c'est collé. D'origine, c'est une sorte de bande collée, et quand je decolle, cela ressemble à du cuivre mais à priori ce n'en est pas. J'ai tenté de gratter *delicatement*, mais sans effet.
Vous utilisez quoi pour dégraisser/nettoyer dans ce cas de figure ?

Merci

Dégraisser/nettoyer ne servira a rien si c'est un alliage qui ne prend pas l'étain. Tu peux faire une photo?


Grave, maintenant je sais comment fonctionne un microscope électronique à balayage

Maintenant y a plus qu'à faire les poubelles pour en trouver un aussi et on pourra faire pareil

Blague à part, super intéressante cette vidéo, je ne connaissais pas du tout cette chaîne alors merci pour la trouvaille.
En plus il parle de façon parfaitement claire et intelligible, même pas besoin de sous titres, ça j'aime

Le truc qui fait couleur metal argent, c'est une sorte de colle j'ai l'impression et ce qui ressemble à du cuivre n'en ai pas

J'ai plus l'impression que tu as arraché le cuivre/métal mais j'y connais rien.

Au pif tu peux toujours tenter un coup d'IPA et si ça ne donne rien de l'acétone si tu en as.

Ça ressemble à de l'aluminium ayant subi un traitement anticorrosion au chrome

Ah oui. Dans ce cas c'est pas gagné, on peut braser l'alu mais faut du flux et un aliage spécial. Et je ne sais pas pour braser alu+cuivre.

Méthode guetto :
Tu prends 5000uF de condo que tu charge sur 30-40v.
Tu t'en sert pour faire une soudure par point avec un fil de cuivre pas trop épais qui va fondre sur le contact.

Nb je décline toute responsabilité

Sérieusement ?
C'est vraiment devenu un topic de bricolages dangereux.

Est-ce que ce n'était pas soudé par points, au lieu de brasé à l'étain ?

J'aurais plus pensé à du nickel que de l'alu ou du chrome. Peut-être que ça se peut se souder en pointant avec une capa chimique chargée .

Edit: grillé par un autre sauvage .

Bof en vrai à 40V ça risque pas grand chose côté électrocution, même en foutant les doigts dessus direct.
Par contre il faut bien se protéger la peau et les yeux (Les gants et le masque c'est chiant et pas indispensable, la peau ça repousse, par contre pas les yeux alors lunettes de sécurité obligatoires)
