Reprise du message précédent :


pour le pilotage de mes leds j'ai trouvé ce circuit qui semble top TPS2HB50-Q1 (Dual-Channel Smart High-Side Switch)
j'ai mesuré rapidement mes barres de leds et la plus grande consomme 5A (on est très loin des 360W du vendeur - ou alors ça correspond à 360W halogène)

Que pensez vous de ce circuit ?



Question con

Vos leds SMD classiques, genre celles données pour du ~200mcd@20mA sous 3.3V, vous faites le calcul de la résistance à combien de mA?

Je suis parti sur du 2mA parce que j'aime pas les led qui explosent la rétine, mais le doute mabite

Pour quelle utilisation?

Juste pour montrer l'état de tel ou tel GPIO et/ou rail de tension.

Pas de light-pipe, nature

En général l'ajustement se fait une fois le prototype arrivé c'est bien plus simple.

Même avec 200µA ça sera visible

Souder du 0603 à la main c'est pas évident

Bon ca ira 2mA.

I tried finding Hidden Gems on AliExpress AGAIN! (Part 9)
https://www.youtube.com/watch?v=gE_FuQuaKc0

le petit moteur ...

Euh autant le 0402 je préfère utiliser une bino, autant le 0603 sans bino ca se fait ponctuellement et une loupe fait l'affaire.

J'ai la tremblote

0201 hier soir a la bino et air chaud
Saloperie de Steam deck

Vous vous rappelez de ma quête d'extraire de l'eau de l’atmosphère ?
Bha.... un déshumidificateur d'eau suffit au final, j'ignorais l'existence de ces petits appareils electrique, qui peuvent extraire 10/12L d'eau par jours (a condition de 20 degrés pour 80% d'humidité)

j'ai acheté celui la : https://www.amazon.fr/gp/product/B09Q24NSNK/

il est plutôt compact, consomme 400 watts/h



Mais dans le but de faire baisser le taux d'humidité de 10/15% dans mon logement, j'ai vu des traces de moisissure blanche sur 5% de mes vêtements. et j'ai une toux persistante depuis des mois, toute les 20/30 minutes je me demande si ça a pas un lien.

Un appart faut l'aérer.
Avant on construisait pas étanche => aération automatique.
Maintenant on fait des baraques étanches alors faut surtout pas boucher les aérateurs des fenêtres ni couper la VMC.
A moins que tu vive dans une région super humide ouvrir toutes les fenêtres (courant d'air) pendant 10 minutes tous les jours c'est sensé suffire.


Si l'air est trop sec c'est sur que ca favorise la toux largement, j'ai pus ton truc en tête mais à la base tu voulais pas juste chercher a récupérer de l'eau en mode survie ?
En tout cas mesure déjà l’humidité dans ton appart et hésite pas à acheter de quoi monitorer la qualité de l'air.

j'ai 73% d'humidité actuellement alors qu'il y a 44% a l’extérieur. a 2M50 proche de la fenêtre ça retombe vers les 50%

Tronklou l'air est trop humide justement, j'ai pas de moisissure noir ni rien mais comme des taches blanche sur certains type de textile, j'imagine que je dois en respirer.

Pour mon truc en mode survie, tu a bonne mémoire, je pense que dans un gros fourgon aménager, alimenter ce déshumidificateur sur batterie lithium ion (rechargé avec panneau solaire) et boire cette eau (en l'ayant fait coulé dans un filtre reminéralisant) peu être une bonne idée pour une autonomie en eau partout dans le monde.

Le déshumidificateur c'est bien mais comment se fait il que tu ais 73% quand dehors il y en a 44 ?
Ya une fuite quelque part ?


A 400w de conso + très dépendant de l’humidité ambiante, je vois vraiment pas dans quelles circonstances c'est jouable comme solution. Pour le peu de baroudage que j'ai fait la flotte est vraiment pas critique comme point, du moment que tu as de quoi filtrer/purifier.

oui c'est pas le motif principal de mon achat de toute façon.


L'humidité absolue ne change pas, mais c'est l'humidité relative qui augmente quand la température diminue localement .

J'ai eu le cas dans plusieurs logements, généralement avec des murs en pierre/béton bien épais avec une énorme inertie thermique. Quand on aère en été, l'air extérieur chaud se refroidit au contact des murs, et l'humidité relative augmente dans la maison. Il faut surtout aérer aux bons moments, idéalement quand la température extérieure n'est pas trop élevée et qu'il ne pleut pas.

Si tu veux éviter les soucis diminuer l'humidité relative, il faut chauffer les murs ou l'air intérieur, ou bien assécher l'air avec un déshumidificateur.

oui j'avais 20 degrés dans mon logement et 24 degrés dehors, cet aprem, par rapport a mes mesures du taux d'humidité.
la nuit ça s'équilibre, dans les 65% environs entre dehors et dedans.
mais déplacer le capteur a 1 mètre, l'humidité relative, comme tu le dis Manisque peu baissé de 10%.
Peu être aussi la respiration humaine, transpiration, ma pièce a vivre fait 18m²

Tu habite une cave ?
Bon du coup effectivement à part le déshumidificateur...

Non un ptit 35m² sympa au 1er étage, dans un vieil immeuble certes (de 1 étage).
y a une pompe électrique d'aspiration vmc au grenier relié a ma salle de bain. et une entrée d'air en bas de cette salle de bain.
Mais oui je vais voir si ça s'améliore avec ce déshumidificateur.

Tiens, petit rappel si nécessaire de se méfier des testeurs LED (LED comme dans grosses LED / éclairage arrière d'écran etc) à pas chers. En anglais mais "worth your time". https://www.youtube.com/watch?v=msr4ug7tc-k

Plop

A toutes fins utiles, petit rappel qu'il y a un sujet achat/vente dédié ailleurs dans ce forum (et il se trouve que j'ai posté pleins de trucs dont des demandes d'estimation   ): https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Merci.

Hello,

J'ai une question triviale, ne rigolez pas !

J'ai acheté un programmateur d'eeprom pour lire notamment la ST93C66 du calculateur d'une voiture. J'en avais jamais utilisé de ma vie ou peut-être à l'école mais j'ai oublié.

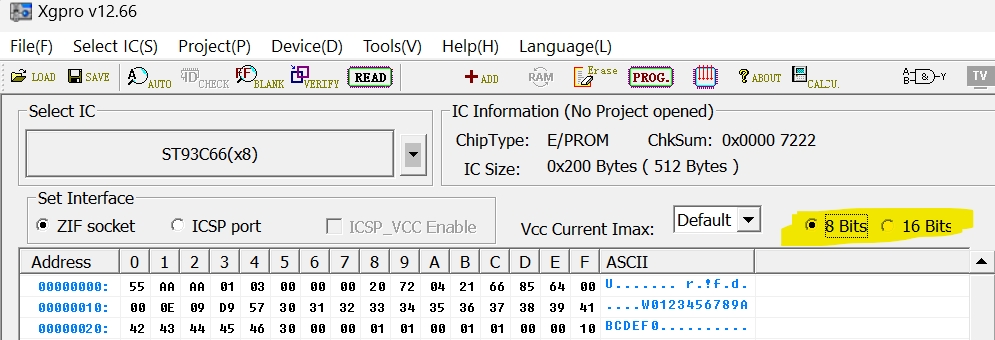

D'après le datasheet et un test de continuité, elle est câblée en 16 bits. J'ai malgré tout réalisé une lecture en 8 bits et une en 16 bits. Voici l'interface du programmateur XGecu Pro T48 :


A mon grand étonnement, je compare les deux fichiers avec le soft HxD et ils sont identiques. Moi, pas comprendre .

A quoi fait référence l'option 8 ou 16 bits : l'adressage, les données, les deux ? Est-ce normal qu'ils soient identiques ?

Merci de vos lumières.

C'est pour l'affichage uniquement non? Après reste la question du "byte order" si on le met en mode 8 bits.

EDIT: Par contre je vois x8 aussi là où on choisit la puce, tu as x16 aussi comme choix si tu cliques?

C'est une puce qui peut bosser en 8 ou 16 bits selon le besoin en face en la configurant via une broche. Ici c'est rassurant que tu lise la même chose dans les deux modes.

Merci pour vos réponses.

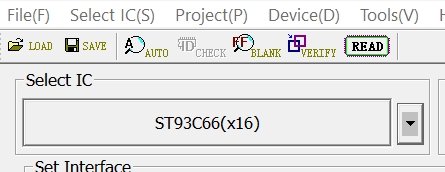

En clair, j'aurais dû sélectionner ceci :


et faire une lecture en 16 bits, c'est bien ça ? Je n'ai plus qu'à la redessouder

Mais alors, pourquoi ces options 8 et 16 bits surlignées dans le menu ?

Que tu lises 2x8 ou 1x16 bits, tant que l'ordre des octets le cas échéant est correct ça ne change rien.

Les options surlignées c'est pour l'affichage je suppose, mais leur soft... (J'ai un TL866II)

Ok, ok, je comprends, c'est arrivé au cerveau


Un calculateur très complexe avec une EEPROM énorme.

T'as acheté quel modèle de programmateur? Un retour sur le sujet dédié?

Ca y est, dessoudé, ressoudé avec deux capas de découplage toutes petites envolées (0201 ?) que j'ai pu remettre, j'espère au bon endroit.

Effectivement, après comparaison, les fichiers 8 et 16 bits sont différents

Le programmateur est le XGecu Pro T48. Je crois que c'est l'évolution du tien. Pour un retour, je n'ai absolument aucune base de comparaison.


J'ai encore le 866, mais je lis que du bien du t48 effectivement

https://www.youtube.com/watch?v=nSTaXCBi4tU

Je dois remplacer un module ESP-12F comme celui-là sur un PCB. Comment déssouder proprement l'existant?
J'ai la station de soudage Sugon A9 validée par Tronklou. Ça change bien la vie par rapport à la Lidl à 20€.

Plaque chaude, air chaud, mais au fer c'est perdus d'avance

Oui, +1. A la rigeur on pourrait tenter avec de l'étain très basse température, mais ça coûte cher.

J'ai une 858D+ chinoise à vendre pour 25 balles si jamais

Un MOSFET qui aurait une diode TVS de protection ESD de la gate, on devrait pouvoir l'utiliser sans Zener puisque la TVS a forcément un VBR inférieur à VGSS ? Juste avec une résistance pour limiter le courant ?

MOSFET en question : https://www.diodes.com/assets/Datas [...] 05UFDF.pdf
utilisé en protection de polarité inversé pour li-ion 2S

Un TVS (Transil) est destiné à encaisser de fortes surtensions transitoires et des puissances élevées. Il protège la grille des décharges électrostatiques. Une Zener est plutôt destinée à fixer une tension en régime permanent. Elle n'est pas nécessaire imho.

Voici une doc TI sur la protection des Mosfets. Celui que tu présentes avec un TVS bidirectionnel intégré s'apparente à la 3e solution dite "Back-to-back ESD protection". Comme indiqué, le courant de fuite peut être un inconvénient pour un dispositif alimenté par batterie ou accus.

En bas du document, TI fournit des liens de datasheets pour comparer les différentes solutions.

J’ai peut être pas été assez clair, mais je parle d’un cas ou la tension Vgs est supérieure à la tension Vgs max du mosfet (li-ion 2S donc jusqu'à 8.4V, pour un Vgs max de ±8V), et que donc il faut limiter Vgs, ce qui est habituellement fait avec une zener, mais si la TVS conduit en dessous de ±8 alors une zener serait redondante.
Il n’y a pas les caractéristiques de la TVS dans la datasheet (ni dans d’autre DS d’autres mosfets non plus pour reference), donc je sais pas si Vbr est inférieur à Vgs max, mais j’imagine qu’elle doit l’être sinon ça ne protégerait pas la gate des surtensions ?

Bon je ferais bien de tester tout simplement.

edit: bon bah ça conduit pas, faut mettre une zener.

Mais une diode TVS, c'est pas prévue pour une protection contre les pics ?
Ca ne me viendrai pas à l'esprit de vouloir en faire fonctionner en pincement continu.
