Reprise du message précédent :
Mais une diode TVS, c'est pas prévue pour une protection contre les pics ?
Ca ne me viendrai pas à l'esprit de vouloir en faire fonctionner en pincement continu.

Perso je pense comme kronoob, mais j'y connais rien. Dans le doute vaut mieux rajouter une Zener, car les MOSFET n'apprécient pas un Vgs trop élevé (demandez moi comment je sais...).

Je ne connais pas les subtilités de conception entre les Zener et les TVS, mais à priori c'est le même principe.

Sauf que la Zener va être optimisée pour avoir une pente raide en avalanche, stable et bien caractérisée, avec potentiellement peu de bruit, et que la TVS va être plus bourrin et solide mais avec un seuil moins maitrisé.

Et ta Zener va être testée en tension en production, la TVS ça doit plutôt être lui faire écrêter une paire d'impulsions et si elle a survécu c'est OK, en testant quelques unes en détails au pif pour s'assurer que le wafer a à peu près la tension de déclenchement souhaitée.

La zener, ça passe pas autant de puissance non ?
Sinon, une résistance en série qui limite le courant +zener ?

VGS = -8V , IGS = -1.7uA
VGS = -10V , IGS = -4.7uA
VGS = -12V , IGS = -15uA
VGS = -14.3V , IGS = -1mA
VGS = -16V , IGS = -45mA
(et mon mosfet est probablement bien cuit   )

Donc le VBR (généralement donné pour 1mA) de la diode TVS intégré au MOSFET est au alentour de 14V, donc ouai ça va pas protéger la gate en continue, ça veut dire du coup qu'en cas de décharge électrostatique, la tension VGS monte bien plus haut que VGS max, faut croire que ça ne pose pas de problème tant que c'est très court.

Bon j'aurai pu trouver la réponse à ma question tout seul vu que le "Gate-Source Leakage" à VGS = 8V est donné dans la datasheet, qui est de 10uA max (mesuré 1.7uA), ce qui veut dire que la TVS ne conduit pas ou très peu à 8V.

La gate se comportant comme un condo peut etre que lors d'une décharge électrostatique ça charge le condo et diminue le pic de tension ?

La gate, la capa c'est vraiment pas gros, ça doit pas changer grand chose


Boaf, c'est comme une diode Zener/Avalanche, mais avec un gros die pour dissipper la bouizzance et clamper des pics de tension.

Et inversement, tu peux très bien utiliser une petite diode Zener comme protection ESD pour un circuit avec une résistance série élevée (comme des IOs).

https://www.lidl.fr/p/parkside-pist [...] p100368138
J'ai ça qui traine, pourrait-ce faire l'affaire?
Je viens de réussir avec à dessouder à 450°C un ESP32 d'un devkit qui devait partir à la poubelle. Aucune idée de si ça l'aurait tué, mais visuellement, les composants ne semblent pas avoir souffert.

Le projet porte sur ce PCB (le composant à remplacer est le chip ESP32 en haut), c'est un compteur Geiger.

Faudrait ptet que je protège les composants du souffle ardent avec du carton?

Plutôt du papier alu.

Et merci à tous pour les esssplications sur les diodes TVS et Zener. Je ne me suis jamais intéressé à leur fonctionnement en détails.

450°C c'est beaucoup trop, en tout cas au niveau CI. Si c'est "juste" la température de l'air qui sort de ton machin à air chaud et que tu le tiens à distance ça peut passer, mais c'est risqué.

Ah et le tube(?) dans ces compteurs c'est du verre non? Attention, ça ne doit pas du tout aimer les chocs thermiques.


Ouh punaise le décapeur thermique pour dessouder / ressouder c'est chaud !
Surtout la puissance de souffle qui va faire s'envoler le moindre composant non protégé.

Bon courrage

Ah, j'avais pas vu ça. En principe le décapeur c'est une très mauvaise idée, mais celui-ci est réglable en t° et en puissance de souffle. Ca peur se tenter si on a un peu l'habitude, mais c'est risqué. Dans tout les cas faut protéger les alentours de l'endroit où se déroule "l'intervention" avec du ruban polyimide et du papier alu de cuisine.

La vitesse du ventilateur est réglable.

Quelle différence, sinon, entre une station de dessoudage et un pistolet à air chaud? Vu que le second a la température et la vitesse réglables. À part le diamètre de sortie.

Le débit, la température réelle...
C'est comme demandé la différence entre un lance flamme et un briquet

Sinon oui ca peut se faire au décapeur, tout est possible. Mais faut pas s'attendre a des miracles ni à ne rien flinguer.

Perso je dirais prendre un thermocouple, le brancher sur son multi (ou l'appareil que j'ai à vendre ) et vérifier/régler ainsi la t° en sortie. Perso j'ai fait comme ça plusieurs fois pour faire la "moisson" sur des vieilles CM notamment, tout pleins de MOSFET (qui sont difficiles à désouder vu les pads thermiques).

L'analogie lance-flamme / briquet est très juste ici.
Le problème n'est pas que ça fonctionne, le problème c'est la précision du truc.
Et vu l'optique décapeur thermique du truc j'ai peur que même ventil au mini ça soit trop.
Pour te donner une idée il n'est pas rare que je soit à 2-3cm de la carte avec le fer à air chaud et de l'autre main une pince de 12cm pour attraper/repositionner.

Allez à mon tour de revendre du matos
https://forum.hardware.fr/forum2.ph [...] #t27091990

Peut-etre qu'une petite modification de la taille des images pour ceux qui n'ont pas un écran 40" serait sympa

Roooh c'est du 32 en 4k
C'est corrigé

Il reste encore des navigateurs qui ne redimensionnent pas automatiquement les images trop larges?

Hello!

La chaleur peut être mauvaise pour l'électronique.

Mais comment ça se passe avec le froid ? Est-ce que ça un impact sur les composants ?

Par exemple,-40 sur une alimentation 220v > 12v ?
Ou un pc, raspberry, etc ?

Le froid en général on ne se pose pas trop de question parce-que s'il faut que ça tienne le froid on fout des réchauffeurs
Et quand c'est en route ça se tiens chaud tout seul

En dehors des problèmes de cycles thermiques, en général c'est favorable à la durée de vie. Par contre il y a toujours un risque lié à la dérive en température de certains composants, avec le système qui ne démarre pas.

Par contre la mémoire flash (et eeprom par extension je pense) n'aime pas du tout le froid, les écritures sont plus lentes et usent plus vite la couche d’oxyde, et quand t'es en dehors des specs du composant t'as des chances que l'écriture soit un échec. C'est le piège à con classique du calculateur qui ne démarre pas à froid car il commence par tenter d'écrire "je démarre" dans ses logs, sans y arriver, mais qui par miracle si tu coupe tout et relance ça marche parce-qu'entre temps il a pris quelques degrés.

Pour tes installations dans le grand Nord, le mieux c'est de foutre un réchauffeur basique avec un thermostat type bilame calibré sur 0 ou 10°C:
https://www.aliexpress.com/item/1005006821070960.html

Sauf si c'est sur batterie, la c'est plus délicat.

Merci pour les infos concernant la mémoire FLASH, je ne savais pas (même si je sais pas si cette info va m'être utile un jour ).

Sinon +1 pour les cycles thermiques et surtout la condensation. Pensez à Apollo 13. (Ils se sont - d'après le film - retrouvés avec plein de condensation sur leurs tableaux électriques, sans conséquences supplémentaires heureusement.)

Merci.

Ce sera pour un pi 5 + ssd nvme.

J'ai déjà prévu le chauffage interne avec résistances chauffantes 12v + petit ventilo). Le tout allumé / éteint via une smart switch commande par HA (la température sera prise par le capteur mis sur le pi 5).

As-tu une idée de la température à laquelle il est safe d'utiliser un ssd ? (jusqu'à quelle limite)

J'aurai une alim 12v dédiée.

Le caisson sera plutôt étanche, avec du silicagel, et ici l'air est plutôt très très sec.

Regarde dans la datasheet, ça doit être marqué. Temp min-max pour stockage et pour utilisation.

Ou plutôt des forums qui ne le font pas automatiquement
Après hfr c'est du pur jus c'est normal

Tu peux aussi utiliser une résistance auto-régulante (PTC).

Ca c'est la théorie.
La pratique m'intéresse plus.

J'ai un canon r6 II.
Donné pour être utilisé jusqu'à 0 °
Je l'utilise tout l'hiver dehors par température (très) négatives, jusqu'à -45.

Je viens de vérifier, 0 degré pour la limite basse en fonctionnement.

Hello!
Je suis pas mauvais en soudure mais j'ai jamais fait de cms ou truc tout petit

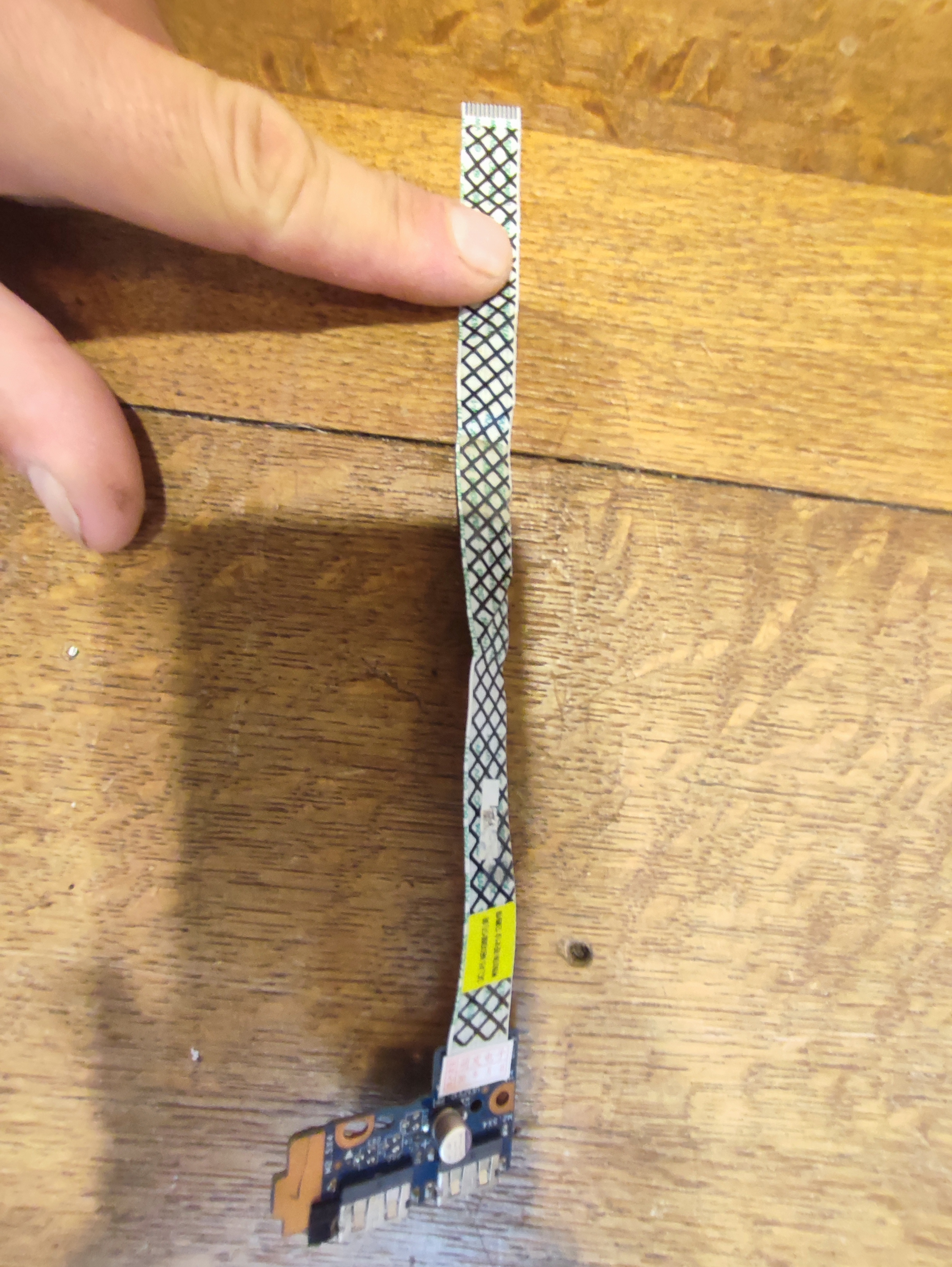

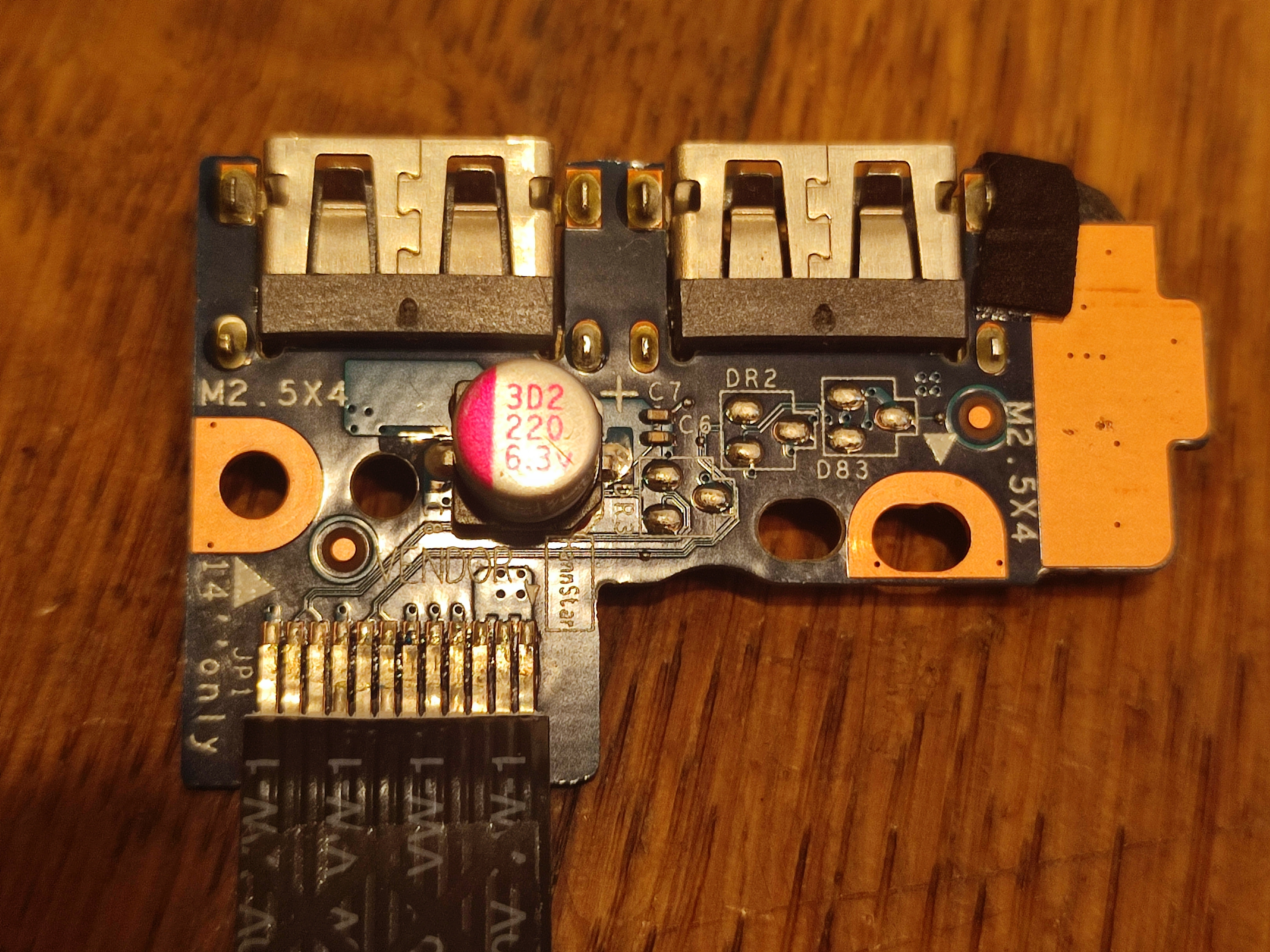

Là j'ai une nappe HS sur un connecteur d'ordi

J'ai racheté un connecteur complet sur AE mais la nappe est 2cm trop courte

Je trouve pas le connecteur de bonne taille je vais donc devoir souder une nouvelle nappe

Mais c'est tout petit...
Faut quel matos pour dessouder cette nappe et en mettre une nouvelle? Voir souder 12 fils... J'ai un fer assez fin mais je vais tout saloper j'en suis sur

Le remplaçant, 2cm trop court..

Pour dessouder, tu peux utiliser la technique du fil de cuivre de forte section mais ça va nécessiter d'avoir une bonne station avec la puissance nécessaire pour garder tout ça suffisamment chaud.

Sinon, tu coupes proprement la nappe et tu dessoudes chaque broche séparément.

Pour souder la nappe de remplacement, tu peux souder comme d'hab et utiliser de la tresse pour retirer l'excédent d'alliage.

La tresse.s'utilise comment ? Ça va pas virer toute la soudure?

Ben tu mouilles la panne de ton fer, tu poses la tresse sur l'excédent d'alliage et tu appliques la panne dessus.
https://youtu.be/OaBRak0HnQs?t=11

Normalement non. Avec la tension de surface, il reste toujours de l'alliage entre la broche et la pastille.

Pour la technique du fil de cuivre de forte section : https://youtu.be/CVsmwFAkf7I?t=253

Bon ben j'ai niqué les pistes du connecteur côté carte mère de l'ordi en essayant de le dessouder (il etait naze a force de mettre/enlever la nappe)
C'est mort

Fallait demander ici d'abord... Les connecteurs se désoudent à l'air chaud et encore, sur une CM == gros PCB avec beaucoup de couches et des plans de masse c'est pas simple.

Après quelqu'un de doué pourra peut-être encore réparer, si tu veux poste une photo.

De mon côté, j'ai pris une 858 sur les conseils du topic et puisqu'il y a des promos sur AliExpress.


Pas forcément à l'air chaud. Ca se fait aussi au fer mais il faut du doigté.

Là, je ne comprends pas trop. Il a posé une question à propos d'une nappe en postant une photo d'un truc "facilement" faisable au fer et ensuite il parle d'un connecteur...


Tu aurais du orendre la mienne

Tu as une 858D à vendre ?
