zeql_ | Reprise du message précédent :
|
Publicité | Posté le 02-05-2024 à 19:11:09 |
froggycorp |
Les dernières fois j'avoue que j'ai débranché l'alim, de mémoire sur la charge il reste bloqué également. J'ai commandé via M4vrick des AP7354, je vais voir ce que cela donne
Message cité 1 fois Message édité par froggycorp le 02-05-2024 à 22:37:18 |
rat de combat attention rongeur méchant! |
Tu avais vu mon message? --------------- matos à vendre |
rat de combat attention rongeur méchant! |
Paraît que doré au four c'est encore mieux. --------------- matos à vendre |
froggycorp |
|
rat de combat attention rongeur méchant! | Perso je pense toujours que le machin ce met pour une raison à déterminer en latch-up.
--------------- matos à vendre |
rat de combat attention rongeur méchant! | Euh... Ca serait pas une oscillation car il n'y a pas de capa en sortie? Ou alors le module RF (quoi?) qui renvoye des cochonneries sur le rail d'alim et qui "perturbent" le régulateur? --------------- matos à vendre |
crazytiti http://crazytiti.free.fr/ | Un régulateur linéaire a besoin de condo en entrée et sortie c'est dans la doc. --------------- Le PC est une drogue... Téléchargez mes modèles 3D pour que j'ai du filament gratuit :-D https://www.printables.com/fr/@Crazytiti_1456354 |
TrOnKlOu ❤❤ Vrp Bambulab à mi-temps ❤❤ | Perso j'ai toujours appris qu'il fallait mettre une diode schotky en bypass pour protéger le LDO.
--------------- Victime de girafophobie, mais se soigne. |
Publicité | Posté le 04-05-2024 à 22:33:32 |
froggycorp |
de condo en plus qui pourrait amener à un Vout > Vin jvoula dire ! Message édité par froggycorp le 04-05-2024 à 23:07:35 |
fredo3 | Petite question.
|
froggycorp | C'est le cas ? De ce que je vois pour faire la transition, c'est beaucoup plus compliqué de dev avec un STM32 qu'avec un ESP32. Cela explique peut etre que cela soit moins visible dans les projets. Simplement la definition des clocks, qui n'existe pas à ma connaissance sur un ESP32 est un peu un casse tête au début sur STM32 Message édité par froggycorp le 05-05-2024 à 11:05:05 |
fredo3 | Y-a pô de wifi justement Faut un module à part. Message édité par fredo3 le 05-05-2024 à 12:35:01 |
rat de combat attention rongeur méchant! | C'est une bonne question. D'un côté j'ai envie de dire "bah ça se développe pas en 5 min une telle solution", en même temps c'est pas tout petit STM. Et qui sait, peut-être le mois prochain ils vont sortir un tel truc? Après j'imagine qu'ils écoutent surtout les "gros" industriels et autres qui leur rapportent du €€€, si ces derniers n'ont pas besoin d'une telle solution (avec les quantités achetés qui vont bien)... Le petit bricoleur du dimanche ne doit pas les intéresser beaucoup... --------------- matos à vendre |
rat de combat attention rongeur méchant! |
Détaille, je prend des notes. --------------- matos à vendre |
froggycorp |
|
M4vrick Mad user |
--------------- --== M4vr|ck ==-- |
froggycorp | oui les cartes sont totalement hors de prix |

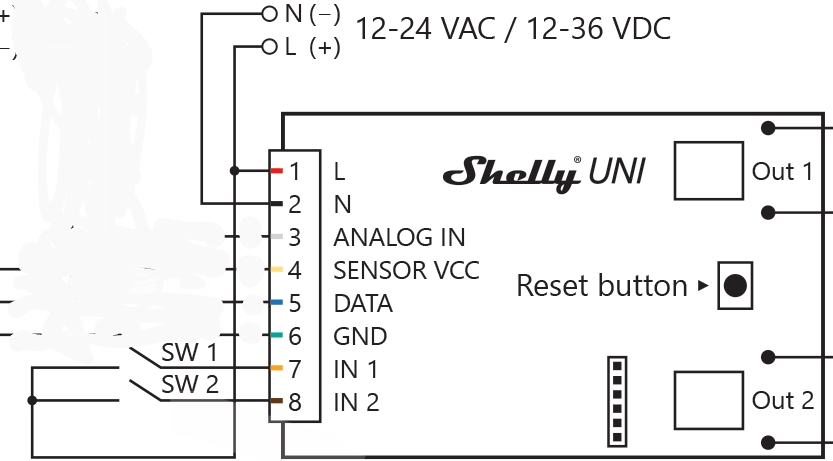

Phenix21 | Hello Je suis une bille en électronique, j'aurais souhaité avoir une petite confirmation. J'ai acheté des sondes de niveau pour un puits qui se comportent comme des électrodes. L'ensemble était raccordé d'une part sur la phase pour l'électrode positive (pin 1), et sur in1/in2 pour les nouveaux bas et très bas (pins 7 et 8), le tout sur une carte Shelly uni (cf schéma ci dessous) Tensions mesurées : 18v entre 1 et 2 (c'est la tension du transfo d'alimentation), 11v entre 1 et 7 (j'imagine que la baisse est liée à la résistance importante entre les 2 électrodes immergées) Ça vous choque comme installation (ie envoyer une tension dans un puits rempli d'eau) ? Merci |
froggycorp | J'ai une petite question pour une balance electronique. J'utilise des "loadcells" tout ce qu'il y a de plus standard (fluctuation d'une résistance du capteur en fonction du poids) et le capteur qu'on retrouve partout, c'est le HX711 que je n'arrive pas à faire fonctionner et qui en plus n'a une plage de fonctionnement que de 2.7v à 5.5v, un protocol de transfert pas terrible, un gain max de 127 et un ADC 24b.
|
fredo3 | A mon tour d'avoir une question (ca se bouscule aujourd'hui )
Message cité 2 fois Message édité par fredo3 le 08-05-2024 à 15:25:17 |
__BriKs__ |
|
kronoob |
Je n'ai peut être pas compris ce que tu cherches à faire mais ton affaire n'a pas l'air aussi simple qu'utiliser un thermostat pour ouvrir ou fermer une vanne. Je ne parles même pas d'avoir une remontée d'info sur un pupitre. Pour bosser régulièrement sur des systèmes chauffants et des chaudières, la mise à l'échelle n'est pas simple et on revient souvent dessus après déverminage. Sans même parler d'optimiser le système pour en tirer le maximum de puissance, tu ne pourras pas facilement modifier les points de fonctionnement avec une logique fixe en cas d'évolution (canicule, température en constante augmentation). Enfin, les trucs à base de "j'ai une vanne manuelle en mode été ou hiver", c'est souvent casse gueule. Surtout maintenant avec une météo débile à base de saut de 10°C en une journée. Je comprends que tu cherches une solution la moins cher possible. C'est dommage parce qu'investir est rarement une mauvaise idée et lâcher 500 € pour une installation à 3000 € c'est pas si déconnant (un peu comme les gens qui achètent une merde Ali le rapide pour bricoler un logement acheté trop cher). Message cité 1 fois Message édité par kronoob le 11-05-2024 à 16:18:00 --------------- Achat - Ventes/Feedback |
bersac |
Message cité 2 fois Message édité par bersac le 11-05-2024 à 19:35:17 |
crazytiti http://crazytiti.free.fr/ | Le ''seul'' problème d'envoyer une tension dans un puits c'est l' électroérosion. --------------- Le PC est une drogue... Téléchargez mes modèles 3D pour que j'ai du filament gratuit :-D https://www.printables.com/fr/@Crazytiti_1456354 |
Phenix21 | Merci pour vos retours !
Je vais vérifier l'intensité, je me suis peut être planté dans la mesure
Sondes en inox chinois |
TotalRecall Modérateur | Lui il pousse la contrefaçon de matériel électronique à un sacré niveau
--------------- Topic .Net - C# @ Prog |
TotalRecall Modérateur | Chaque famille de condensateur a des caractéristiques spécifiques, la plus importante (en dehors des trucs marqués directement dessus) est la plage de fréquence où elle opère.
--------------- Topic .Net - C# @ Prog |
rat de combat attention rongeur méchant! | tension de 3,3V Sinon faut mettre un condo 100nF céramique sur les broches d'alimentation de chaque CI (numérique), c'est la base. Pour du céramique on peut acheter sur Ali, pour de l'électrolytique je déconseille. EDIT: Pour les différences, c'est compliqué, mais perso je regarderais la Wikipédia (française ou anglaise) déjà, mais j'ai pas lu les articles. Message cité 1 fois Message édité par rat de combat le 12-05-2024 à 14:33:01 --------------- matos à vendre |
rat de combat attention rongeur méchant! |
D'autant plus si y'a 40mA qui partent dans le truc. C'est beaucoup trop! --------------- matos à vendre |
rat de combat attention rongeur méchant! |
Honnêtement, oublie tes µV, même si c'était des mV faut une alim très propre (ripple), un PCB fait très soigneusement au niveau "layout", des condensateurs bien choisis et bien placés etc. Regarde le terme ENOB (effective number of bits).
--------------- matos à vendre |
froggycorp | cela serait bien une précision de 50g, là j'ai autour de 150g, ce qui veut rien dire car j'ai pas la résistance. Ensuite je peux faire la moyenne de 3 mesures. ---------- Le condo est là pour garder un mosfet passant Mais là je m'en sors pas avec les faux contacts de la breadboard, je sens qu'elle va apprendre à voler d'ici peu. Par exemple entre 2 fils reliés par la breaboard, j'ai une résistance variant de 5ohm à 250ohm si j'éternue à côté. Message cité 1 fois Message édité par froggycorp le 12-05-2024 à 15:40:31 |
rat de combat attention rongeur méchant! | Ah oui, la joie des breadboards... Perso j'en ai made in Aliexpress mais c'est pas génial non plus...
--------------- matos à vendre |
Strat_84 |
|
rat de combat attention rongeur méchant! |
Arguments valables, mais pour du bricolage perso ça peut quand même le faire (j'espère ). Pour les classes de céramiques il faudrait prendre quelque condos chez des vendeurs au pif et faire des mesures avec un LCR haut de gamme (que je n'ai pas ). Après c'est sûr que si on peut autant prendre du stock chez un distributeur sérieux, mais y'a toujours les minima de commande etc... --------------- matos à vendre |
TotalRecall Modérateur | Surtout que les classes de céramique, perso sans les tableaux qui vont bien je ne les connais pas, et 95% quand j'en monte, sauf application très spécifique niveau fréquence et stabilité, je chope le premier dans le tiroir de la bonne tension/capacité de la bonne techno sans chercher à éplucher les détails de sa classe (que ce soit en céramique, film ou plus exotique). Y a déjà assez de conneries importantes à penser sans ajouter ça quand c'est pas indispensable, sans parler de la galère que ça serait à ranger si il fallait aussi trier tout ça par classe edit : je parle en capa de découplage/constante de temps "basique" hein, pour les applications secteur je mets pas le premier truc venu sinon je ne serais plus là Message cité 1 fois Message édité par TotalRecall le 12-05-2024 à 17:25:49 --------------- Topic .Net - C# @ Prog |
