Reprise du message précédent :
Essai de le brancher le fil du tachymètre à la masse, ce qui devrait simuler une vitesse infinie.

Le fil à la masse ça ne risque rien mais je pense (j'espère selon le cas) que l'appareil (quoi?) va vérifier la cohérence de la mesure...

Pas besoin de NE555 sinon, circuit astable avec deux transistors et une diode ou un autre transistor pour l'interface au fil jaune.

C'est pour une console de jeu rétro ( Dreamcast Sega).

J'ai pas envie de la fumer non plus

C'est du chinois, hormis ne555, diode et transistor jeu rien compris.

T'as un schéma de ça?

Et merci en tout cas

Va voir https://forum.hardware.fr/hfr/elect [...] tm#t411022 et/ou demande genre "montage astable BJT" au moteur de recherche de ton choix.

Si tu me donnes la fréquence du truc (attention à ce que dit TotalRecall, les deux impulsions par tour!) je peux te faire un schéma tout beau et complet aussi.

EDIT: Après faut être clair, si tu "simules" le ventilo et que ce dernier (le réel mais sans fil jaune) meurt tu vas fumer ton machin. Faudra peut-être mieux acheter un autre ventilo?

Pas de risque de cramer du matos, c'est une vieille console de jeu qui dissipe très peu et il a des sécurités hardware contre a chauffe.
Les premières versions de la console étaient en simple 2 pins en plus

De toute façon je comptai bien acheter un vrai ventilo 3pins, mais c'était pour bricoler un truc en attendant que le matos définitif arrive de chine.

Mais bricoler un truc avec un NE555 que j'ai en stock ça m'irai très bien aussi

La sortie signal je n'ai aucunes idée de la valeur qu'elle doit avoir.

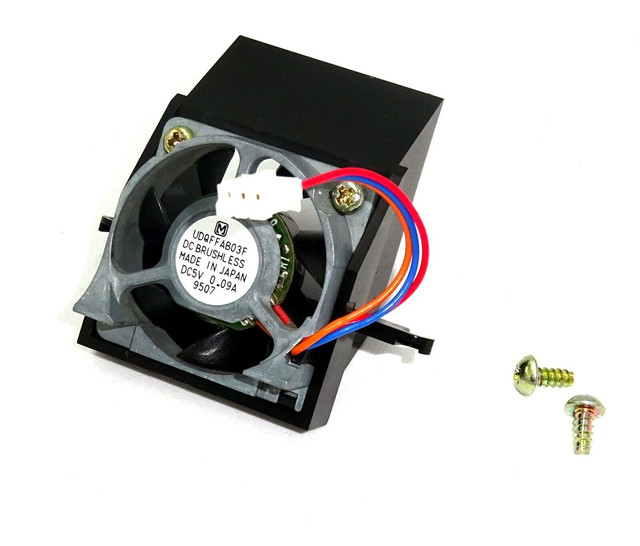

D'origine c'est ce ventilo, mais je ne trouve pas d'info dessus...
Je sais qu'il est possible de remplacer ce ventilateur par un noctua NF-A4x10 en 5V et qui tourne à 4500tr/min. Donc je dirai 75Hz






Sinon j'ai trouvé ce schéma, à adapter bien sur, mais qui semblerai faire l’affaire non ?
tiré de ce site, y a même un calculateur excel
http://www.zpag.net/Electroniques/555/Descrip.htm

D'après sont calcul il me faudrait R1=40kohm, R2= 75Kohm et C1= 0.1uf pour sortir 0.0757hz



Ca doit être ça je pense.

0,075Hz? Soit tu voulais dire kHz, soit y'a un truc. Si tu veux du NE555 je vais ouvrir la doc et vérifier les calculs. Attend.

Bon, méthode fainéante -> simulation. Ca semble ok, même si le signal de sortie n'est pas totalement symétrique ("duty cycle" ), comme toujours avec ce montage NE555. Par contre il faut obligatoirement rajouter une diode 1N4148 (ou 1N400x ça le fait aussi) car le NE555 à une sortie push-pull et les ventilateurs ont une sortie Open Collector!! Ne pas mettre R1, il sert à simuler la résistance de tirage sur la carte mère. Ah et bien sûr 100nF entre Vcc et GND au plus proche du NE!

Aussi il faut savoir que le NE555 est donné pour 4,5V mini si je ne me trompe pas, donc c'est un peu limite mais ça devrait passer.

Le machin jaune c'est la sortie pour ainsi dire, le point qu'il faut relier à l'entrée de la carte mère. Ah et bien sûr tout ça sans garantie.

EDIT: Par contre 40k c'est pas une valeur standard et 75k non plus il me semble, il faut voir ce que tu as en stock et improviser... Au pire donne nous une petite liste et on vera ce qu'on peut faire ou pas avec...

Merci pour ta réponse

Oui j'ai énormément de stock pour bricoler, c'est pas un problème.

Je vais tenter le montage sur une plaque d'essai. Merci.

Bon c'est mal parti, j'arrive déjà pas à retrouver mes 555 dans mon Bordel

Édit, j'ai retrouvé un " TDB0555DP "

on est d'accord, c'est bien un ne555?

Désolé pour le délai.

Ton bidule doit être vieux comme le monde, j'arrive pas à trouver une doc à la va-vite... Vu le nom ça pourrait bien être un similaire NE555, mais pas certain. C'est bien du DIP-8 au moins?

A priori c'est bon : https://pdf.datasheetcatalog.com/da [...] 252_DS.pdf



Lol, je voit même pas pourquoi tu t'excuse, c'est déjà bien sympa de m'aider

Je ne sais même plus oû je l'ai récupéré celui-la oui.
J’étaie sur d'en avoir acheter des neufs, mais impossible de les retrouver. Je me contenterai de celui-ci en attendant


Oui c'est bien un boitier DIP-8

Il est spécialement sécurisé ce boîtier on dirait.



Grave

j'avais collé un truc, j'ai oublié d'en effacer une partie

Question surement toute bête, mais pour moi une diode ça reste une diode
Mais comme on m'a dit qu'il fallait une 1N4148 ou 1N400x, ça m'a mis le doute

J'ai sous la main une 1N4007, ça me semble normalement bon, mais si vous avez confirmation les électroniciens

Deuxième question, mais sur la résistance R1, tu me dit de ne pas la mettre.
Mais je ne comprends pas le principe du schéma.

Je ne met pas R1, mais je laisse le circuit ouvert à cet endroit on est bien d'accord ?
VCC arrive uniquement par C1 ?  parce que sinon ça signifie renvoyer 5v directement sur l'entrée vitesse de la carte mère ?

Oui c'est OK.

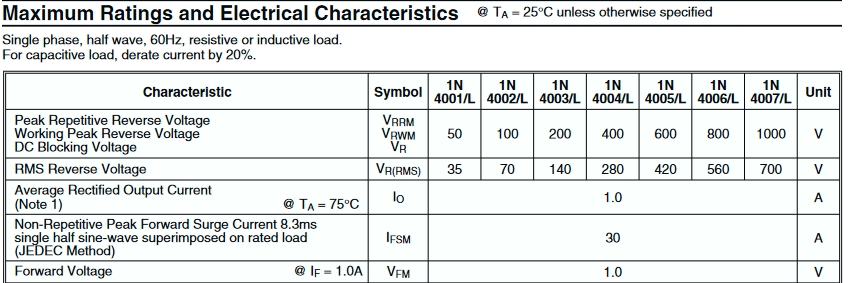

Les 50 nuances de diodes c'est en fonction de l'intensité maxi, la tension maxi, la tension seuil et la vitesse de réaction. (pour les principales caracs)

Si on te dit de prendre une 1N400x ça veut dire que le circuit concerné ne dépasse pas les 400Hz, 1A et 50V

Dans ton cas la 4007 fait le job parce-que tu t'en fout d'avoir une diode rapide.

La c'est moi qui a pas compris. Tu ne mets pas R1 mais tu remplaces par "rien", autrement dit PAS un fil. Les 5V arrivent de la où tu peux les repiquer sur ta carte (la prise ventilo à priori) et vont à plusieurs endroits: Vcc et RST du NE555 ainsi que R2. Ils ne vont PAS vers l'entrée tachy vu que R1 n'est pas installé.

Autrement dit, ton entrée tachy y'aura juste la diode qui "va vers" le OUT du NE555 (dans ce sens la). Oui ça paraît étrange mais c'est bon.

Bonjour ici, je viens de la part du topic à côté

J'aimerai faire des petits projets en élec pour me faire la main, je n'ai pas de besoin particulier pour le moment mais ça peut venir.

Est ce qu'il existe des kits de bonne qualité pour découvrir un peu l'univers? Genre des planches avec des led qui se courent après, des trucs qui mettent en oeuvre condo/bobines pour comprendre à quoi ça sert et comment ça interagit.

Je suis équipé en fer à souder (ts100) et en multimetre (uni T 139C de mémoire), mais mon xp en la matière se borne à souder des fils sur des connecteurs XT60, et aux projets de techno en primaire. Depuis, nada .

On m'a proposé les Arduino, mais j'ai l'impression que c'est plutôt centré sur un µ, dans l'idée je cherche plutôt du 100% logique pour comprendre le rôle de chaque composant "en vrai"

Merci

Si tu veux, pour le côté "théorique" pour commencer, tu as Cyrob sur Youtube qui fait des analyses de schémas électroniques.
Il est assez pédagogue et pragmatique.
Thonin (je crois ou sans le h) est aussi pas mal même si un peu plus axé débutant.
Ensuite pour des kits, tu as quelques chinoiseries sur AE voire Amazon, à la qualité variable (le résultat l'est lui aussi du coup).
Après, rien ne vaut un petit projet mix entre élec de base et arduino je trouve, genre commuter des LED avec des transistors etc. C'est pas ce qu'il manque sur les forums arduino et compagnie

Si tu ne t'intéresses pas à la prog et/ou prog µC ne part pas sur les Arduino, clairement.

Après pour le reste, tu es plutôt théorie ou pratique? Autrement dit tu veux en gros faire pleins de calculs (et de simulations) comme à la fac ou tu veux mesurer, souder, bricoler?

Aussi tu as quoi comme idées en tête? Tu parles "100% logique", mais je ne suis pas certain d'avoir bien compris. Tu veux faire des circuits analogiques ou numériques plutôt?

En gros analogique => amplis audio, alimentations, ... et numérique => semiconducteurs 74HC (pas que mais c'est avec ça que tu bricolerais) avec des portes logiques et tout ce qui ce base la-dessus.

Justement, la théorie on va dire que j'ai les bases (diplome d'ingé electro mecanique), donc j'aimerais mettre les mains dedans. Idem avec la prog, c'est pas vraiment ma tasse de thé mais je me débrouille.

Quand je dis 100% logique, c'est sans avoir besoin de faire de la prog justement j'ai vu des "jeux" à base de breadboard et de 555 par exemple, ça pourrait être le type de chose qui m'intéresse, mais en rajoutant l'aspect soudage (donc sur une sorte de plaque à trou?)

Oui y'a des "dés numériques" à base de NE555 p.ex; ça existe en kit chez Ali et Cie, mais ne compte pas sur la notice fournie (si il y en a une ) pour t'expliquer le fonctionnement...

Question de noob svp

Sur un luminaire de meuble de cuisine, j'ai une détection de mouvement pour éteindre ou allumer la barre LED. C'est un transistor de base type SOT-23 qui fait le job. Le collecteur passe à 5V selon un petit module de détection et fait commuter la base avec ses 23V en provenance du transformateur vers l'émetteur.

C'est un PNP, je décide de ponter la base et l'émetteur pour ne plus dépendre du collecteur et de sa diode de détection, ça me permet de commander ma barre avec un interrupteur.

Question : Est-ce que le transistor va s'en taper complètement si il reçoit du 5V au cul en ayant sa base et surtout son collecteur alimenté en 23V ? C'est juste pour m'éviter de dessouder le transistor



Edit : Ce qui est beau c'est que je relis ma question et que je me dis que c'est con mais l'état qui m'inquiète est juste celui quand elle fonctionne, donc normal, laissez tomber, j'ai trouvé (mais je laisse quand même la question)

Question de recherche de doc :

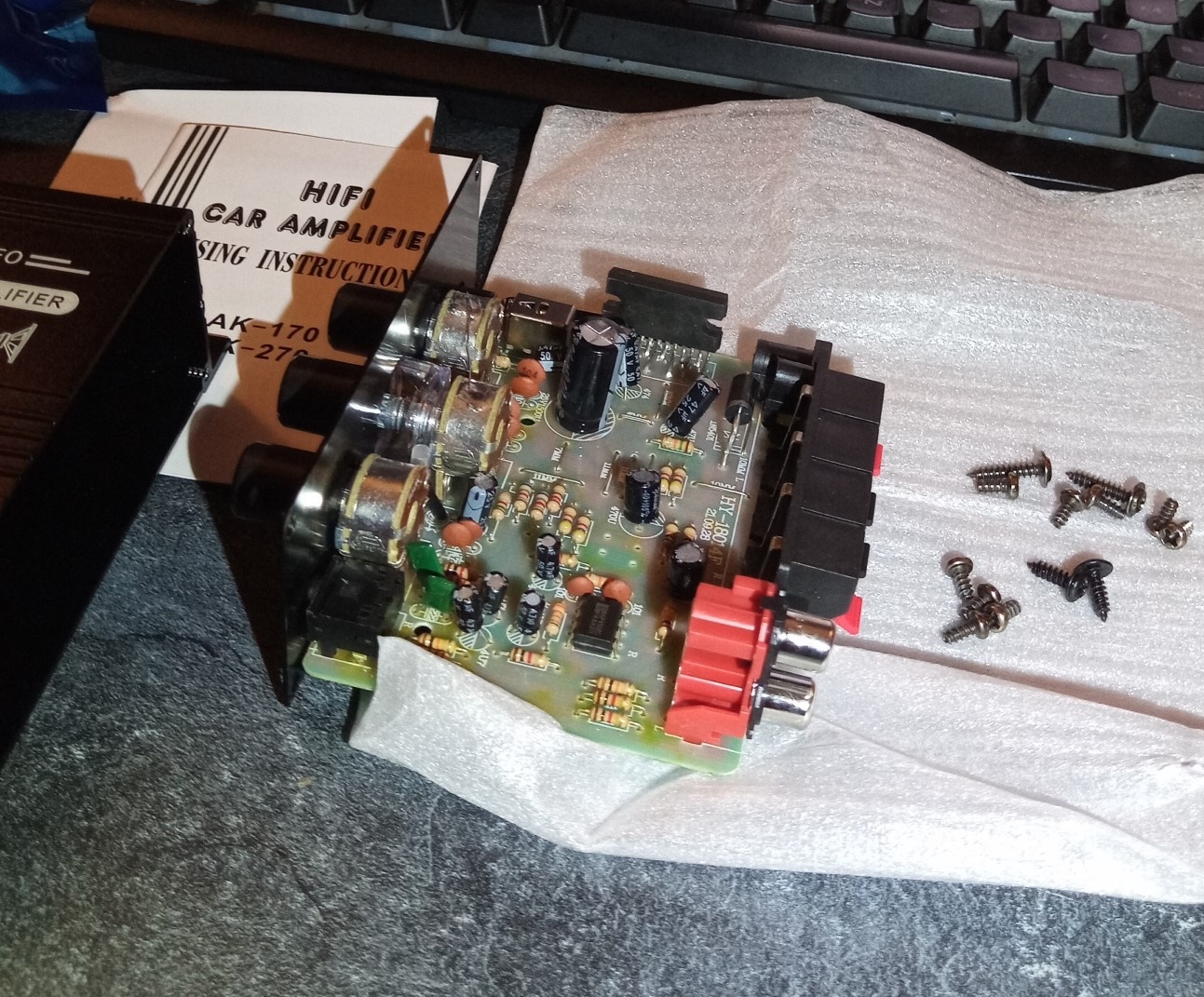

J'ai acheté un ampli AK-270 sur aliexpress pour 9.5€
Il marche très bien mais je voulais un ampli de 2*20w rms sur 4ohms 12V (un BTL classique quoi)

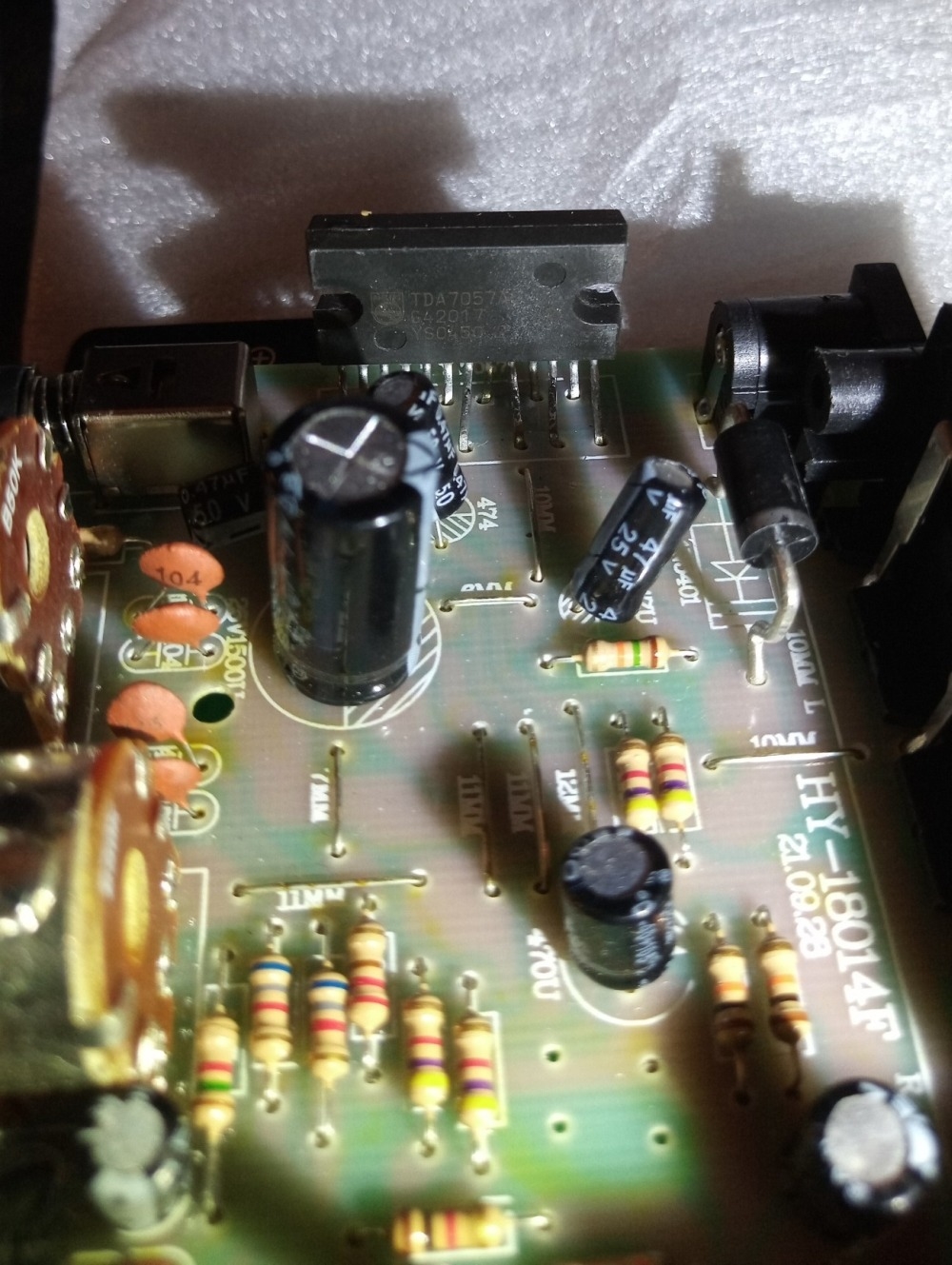

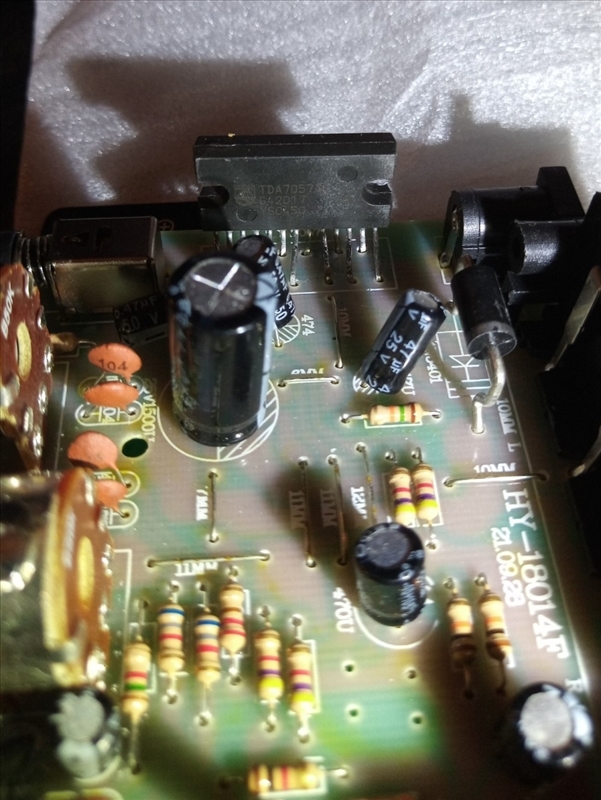

Or la dedans ya un TDA7057 (au lieu du YD7377 annoncé dans le descriptif) qui ne crache que ~5W sur 4ohms (d’ailleurs dans la doc le mini c'est 8 ohms pour 8 watts)
Les 5W c'est pas dans la doc, c'est bibi qui viens de mesurer à la mano avec 5-10% de disto.
Ont peut monter à 7-8W si on accepte 50% de disto

Donc je voudrais changer juste le CI TDA car tout le reste est bien fichu (ils ont même soudé un fil pour mettre la masse sur le capot des potards !).
Je sais par exemple qu'un TDA8560 peut le faire (2*40W rms/2ohms 12V) mais je voudrais me simplifier la vie en trouvant un pin-compatible.

Malheureusement le site de NXP (anciennement philips semiconductor le père des TDA) ne liste que les produits actuels (https://www.nxp.com/products/product-selector:PRODUCT-SELECTOR?category=c628_c634)

Moi je voudrais le product selector avec les vieux machins des années 90 comme les 2 TDA précités (98 et 96)

Vous avez un site pour moi ?

Ps : bien entendu je vais faire un litige sur ali pour me faire rembourser l'équivalent du prix d'un vrai ampli



c'est exactement ce que j'avais compris.


question Ultranoob , encore oui je sais

J'ai modifié un carillon de porte sans fils. d'origine il fonctionne avec 2piles LR6 mais se décharge vraiment trop vite.

J'ai donc remplacer les 2 piles LR6 montée en série ( 2x1.5V donc +/- 3V) par 2 accus Li-ion 18650 montés en parallèle pour plus d'autonomie, avec une prise USB-c pour la charge. ( et bien sur un BMS)

Le petit soucis que j'y voit c'est qu'un accu li-ion c'est 3.7v nominal et 4.2v en fin de charge, donc quand même assez haut comparé au 3V d'origine.

Comme j'ai pas envie de me prendre la tête dans un montage hyper compliqué, je me dit que je pourrai simplement monter une diode en sortie des mes accus li-ion.
La chute de tension que la diode génère suffira à me faire perdre quelques centaines de millivolts normalement.

Ou alors y a une solution pas trop compliqué, sachant que j'ai pas vraiment beaucoup de place dans le boitier non plus ...

Non, la diode, vue au dessus, classique type 1N400x convient très bien pour ça

Parfait merci bien



questions pour être sur avant de finaliser le montage.

1/ C1 est bien un condensateur non polarisé ? comme céramique ou CMKT ?

2/ C'est quoi le truc polarisé représenté par V1 ?  je suppose que c'est l'alimentation virtuelle du montage ?




1) oui
2) oui

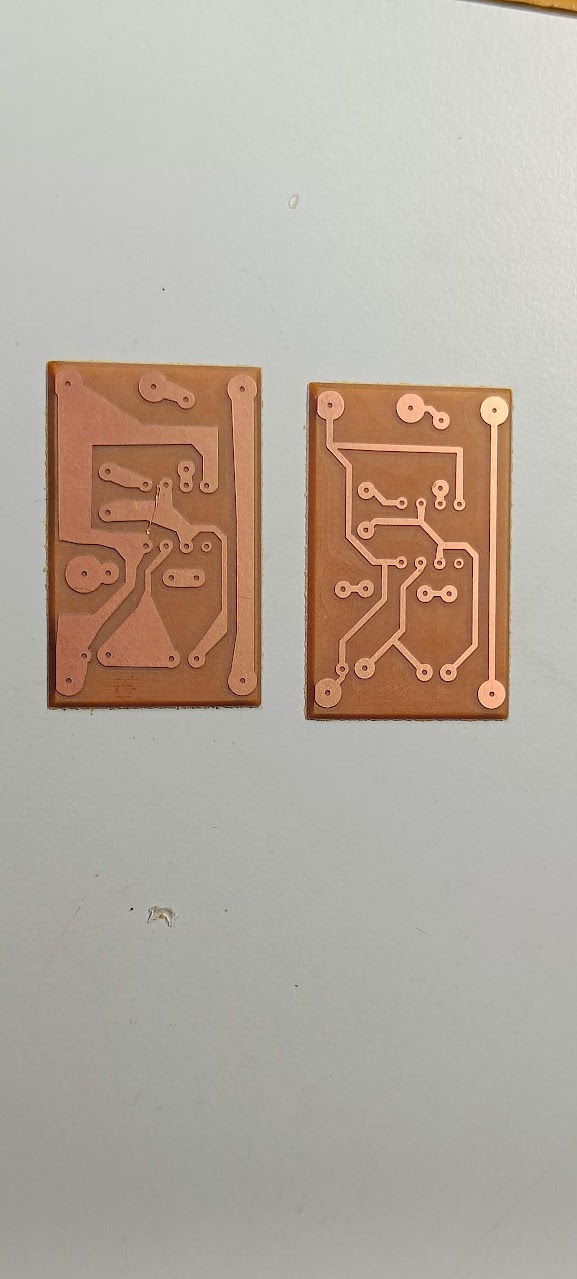

j'ai finalement réalisé un PCB à la graveuse après l'avoir conçue avec easyEDA.

Bon y a 2 version, celle "propre" faite par le logiciel, et celle que j'ai redessiner à la main pour "renforcer" les pistes ( et aussi économiser du temps d'usinage car moins de cuivre à enlever...    )
( ce n'est pas une trace sur le cuivre, c'est simplement un copeau de résidu, et j'ai eut la flemme de refaire une photo    )

Bref, restera plus qu'a souder les composants et voir si ça fonctionne, mais il faut que je recalcule les résistances car d'après mes recherches sur le net, la dreamcast attends un signal de 204hertz





Mais y'a ptetre pas besoin d'enlever tout le cuivre inutile : il suffit d'avoir un outil assez fin et de graver le contour des pistes et des trous.

Ou passer en gravure anglaise

+1, généralement en design PCB on fait un plan de masse qui couvre également toutes les parties inutilisés.

je comprends, mais la y du +5v, la masse et la sortie signal.
J'ai pas réussi à faire mieux avec le logiciel easyeda.

j'ai mis dessus:
- Le ne555
- 1 diode 1N4007
- 2 résistances de 22K en série ( 44K)
- 1 résistance de 52.5k et 22k en série ( +/- 75K)
- 1 condo 100nf
- 3 pastilles de soudure pour le côté carte mère ( +5vcc; 0vcc; vitesse)
- 2 pastilles côté ventilo ( +5vcc; 0vcc pour 0.5A maxi)

Après si vous me faites mieux niveau PCB et que ça rentre sur du 40mmx25mm en simple couche aussi je suis preneur bien sur

Pour rappel c’était pour ce schéma

Pour moi, c'est faisable, ton circuit est somme toute assez simple.

Dans l'idée, il faut sortir une image (Jpeg par exemple) du dessin du circuit imprimé.
Avec Easel (c'est avec ça que je me suis entrainé, disons), tu choisis l'option "graver les contours only" et bien entendu, avoir
défini un petit outil.

De mémoire, j'avais le choix entre :
- graver autour ;
- graver dedans ;
- le 3eme, je ne sais plus.

Je t'aurais volontiers réalisé un petit exemple à partir de ta photo du cuivre, mais Easel est devenu payant...en tout cas, je n'ai plus accès
à la fonction "carve"

Je suppose qu'on doit pouvoir faire pareil avec Candle (au hasard) mais je ne sais pas (encore) m'en servir de celui-là.

Je ne connais pas easyeda, mais tous les soft que j'avais utilisé à l'époque avait une option pour générer le plan de masse automatiquement.

En tout cas ya une vidéo-tuto de 6 minutes sur ce sujet : https://www.youtube.com/watch?v=E3ilf7-otZI
"copper area" à partir de 3m11

wow.. vraiment les chinois nous jalousent à cause de ça?

Ces trois composants perso je prendrais un bout de perfboard. Au pire avec du CMS (soudable à la main) on doit pouvoir faire encore plus petit voir beaucoup plus petit mais il faudra un four à reflow.
