Reprise du message précédent :
je voulais en acheter a une epoque des gros machins de ce genre, pour faire un "super" detecteur jusqu'a relire des cours ou on te rappel que le bruit electronique augmente avec la surface

Découverte , des cours à la mode old scool
 83- NOMBRES COMPLEXES ET FILTRAGE 1ere VIDEO.
AUDIO ET RADIO A TUBE
https://www.youtube.com/watch?v=fad8K6Fa5UM

Bon maintenant que j'ai posé une prise derrière un disjoncteur D20 je peux enfin pousser ma soudeuse par point à fond

J'espère que c'est pas une prise normale prévue pour 16A.

A ton avis?

Il suffit de ne pas brancher n'importe quoi c'est tout

Puis de toute façon y'avait déjà des prises 16A sur du départ 20A quand je suis arrivé, mais la courbe C reste trop tatillonne


Bonjour,
Vous pensez qu'avec ce genre de petite testeur de courant usb, on peu connaitre la capacité réel d'une batterie externe en Mah par exempl ?
https://www.amazon.fr/Multim%C3%A8t [...] B07THZFDGH

Oui ça fonctionne.
Mais il faut raisonner en terme de Watt et de rendement :
Ce capacimètre mesure les A sur le fil USB, pas au niveau de ta batterie.

Exemple : tu recharge ta batterie USB (ou ton tel...) et ça prend 1.5H avec un courant de 0.5A sur une tension de 4.84V
Tu aura enfilé 1.5*0.5*4.84 = 3.63Watts/h
On va considérer le rendement du chargeur à 90%
Donc l'accu à réellement reçu 3.267Wh
La tension moyenne lors de la recharge peut etre estimé à 3.85V (estimation perso)
Ce qui nous donne une capacité emmagasiné de  848mA.h

Si tu avait bêtement multiplié 0.5A par 1.5H tu aura eu 750mA.h

Edit : le même calcul peut etre fait avec la somme des mA.h que t'indique le capacimètre.
Dans cet exemple il aurait indiqué 750mA.h
0.75 * 4.84 = 3.63W la suite est la même...

Merci de cette belle réponse complète

Ah mes yeux.

mAh ou mA*h!

Pardon.

Me faudrait un moteur pas à pas à arbre creux (trou de 8mm dans l'idéal), dans ce genre : https://fr.aliexpress.com/item/1005005290086844.html

mais maintenant la livraison coûte aussi cher que le moteur lui-même, et toujours avec des délais énormes

Vous n'auriez pas un petit site plus pratique où je pourrais trouver ça ?


Ce genre de matos malheureusement c'est bien rare par chez nous
Stepperonline envoie assez vite même si ca viens de chine ( et au moins t'es sûr de la qualité !).
Ne pas hésiter a regarder leurs boutiques ebay/AE y a des fois des meilleurs prix avec les fdp.


Pareil .



J'ai corrigé ce qui me piquait trop les yeux . Tu peux t'aider des analyses dimensionnelles pour que les unités correspondent au raisonnement . Multiplier des A et des h donne des Ah, et diviser des A par des h donne des A/h .

Le raisonnement en puissance en considérant le rendement est correct s'il s'agit d'un chargeur buck entre la mesure du courant et la batterie. Pour charger de petites batteries depuis un port USB à faible courant, il s'agit souvent de chargeurs LDO qui dissipent la puissance en trop. Dans ce cas, tout le courant qui passe par le port USB va dans la batterie (sauf les quelques mA bouffés par le chargeur).
Pour être précis, il faudrait mesurer le courant qui circule dans la batterie (et la tension aux bornes de la cellule en interrompant régulièrement la charge pendant quelques secondes pour connaître le SoC).



C'est justement le principe de l'intégration que tu peux voir comme une "somme continue" .

Ici, la courbe bleue est l'intégrale de la courbe verte par rapport à la durée.
Comme le courant est constant à 1A entre 0 et 3h, on peut multiplier le courant de charge par la durée de charge et supposer que la batterie a une capacité de 3Ah, mais c'est plus subtil en fin de charge à tension constante, d'où les 3.1Ah de l'exemple .


J'ai édité, moi aussi ça me piquait les yeux ! j'ai écrit ça dans un moment où je n'avais pas trop de temps du coup j'ai privilégié le fond sur la forme mais ça craint quand même

Vous avez vu ca ?

https://www.youtube.com/watch?v=_k0aKM68Xl4

bon, c'est hors de prix mais en terme de fonctionnalité c'est top.

Pour évaluer la capacité d'un accu Li-Ion avec des mesures réalisées lors de la charge, il convient non seulement de prendre en compte le rendement du chargeur ou du module de charge mais également celui de l'accu.

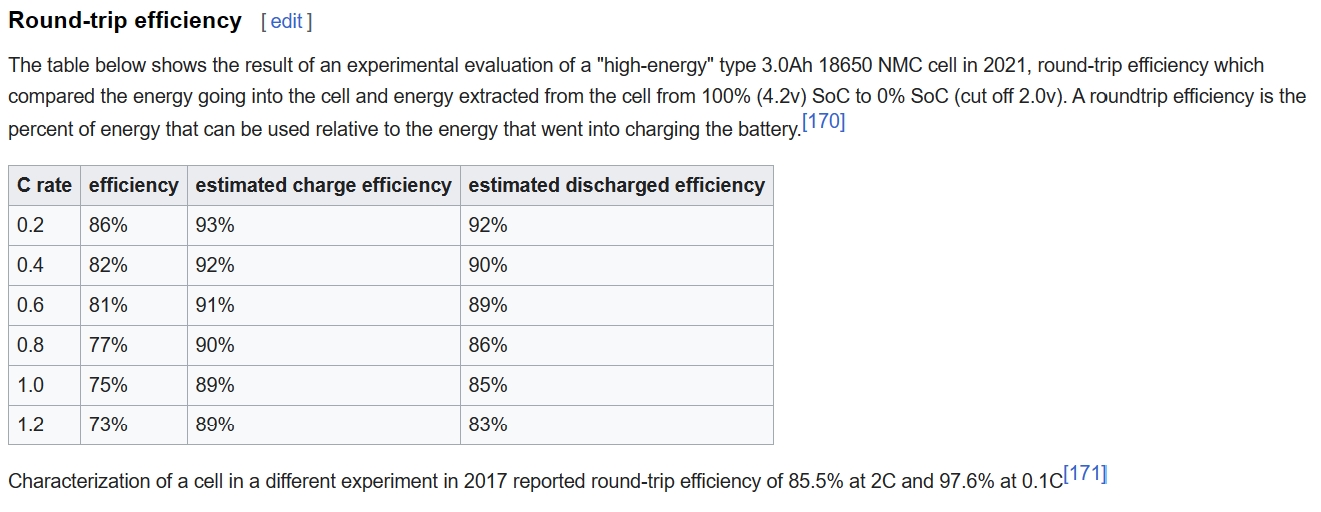

En effet comme le montre ce tableau pris sur wiki, on perd également de l'énergie dans l'accu en charge et en décharge :



Par ailleurs, le rendement de l'accu diminue avec l'accroissement de la résistance interne lié inéluctablement à son vieillissement.

Cette mesure USB lors de la charge est un procédé empirique. Il vaut mieux utiliser une charge électronique. Il en existe de relativement bon marché chez les chinois dédiées à la mesure de capacité.

A noter que le fabricant indique généralement une capacité mesurée à 0,2C depuis la charge complète à 0,1C jusqu'à la décharge à la tension de seuil ≈ 2,5V, en passant par un temps de repos, cf. datasheet.


S'il virait toutes les leds RGB je pense que tu pourrais diviser le prix par 2 au moins.

Je me souviens vaguement, c'est passé sur HaD (plusieurs fois ce genre de truc). Je sais plus quel(s) CI le gars utilise (pas regardé la vidéo), mais clairement ça sera seulement utilisable pour des tensions genre 0-5V voir que du numérique selon les CI. Perso je trouve ça idiot, surtout avec le sapin de noel associé.

Plop

Question aux fins connaisseurs des entrailles du ATmega328P:

J'ai un tel, DIP, alimenté en 5V et avec les deux condos 100nF qui vont bien, sur protoboard. Il est configuré pour une horloge externe (dans mon cas 1kHz pour test) que je peux contrôler précisément.

Les fuses dans leur intégralité (screenshot de https://www.engbedded.com/fusecalc/ ):


J'ai flashé ce "code", qui met PC5 en sortie au plus vite (mais vraiment). Vu que PORTC est initialisé à 0x00 ça équivaut à un 0 logique en sortie. Il y a une résistance de tirage pullup externe sur la broche.

Dans le datasheet (document DS40002061B) on peut lire ceci (p. 56):

ainsi que (p. 44):


Sauf que ça ne colle pas avec la réalité.
Je donne une impulsion reset à mon AVR (en envoyant une horloge ou pas, cela ne change rien) et ensuite j'envoye une horloge (externe et stable dès le premier front). Je m'attend à voir 6+14+1+1=22 cycles avant que PC5 passe à l'état bas - mais c'est pas le cas:


J'y ai passé des heures, je n'y comprend rien. Quelqu'un?

Et si vous vous demandez "Nom d'un rongeur qu'est-ce qu'il fabrique ce gars?": J'ai quelque disons expériences en tête pour lesquels je dois comprendre le timing du AVR au cycle d'horloge près, du coup je fais ce genre de tests.

Dites, j'aimerais recharger ma batterie externe 27000 mah , J'ai un port usb C "DP" entrée/sortie sur cette batterie d’après la notice, qui recharge très bien et rapidement un smartphone avec un cable double USB C 100w. j'en déduis qu'on peu aussi la recharger via cette entrée ?
Et j'ai aussi un port Micro usb qui fait que entrée. donc pour la recharger seulement.

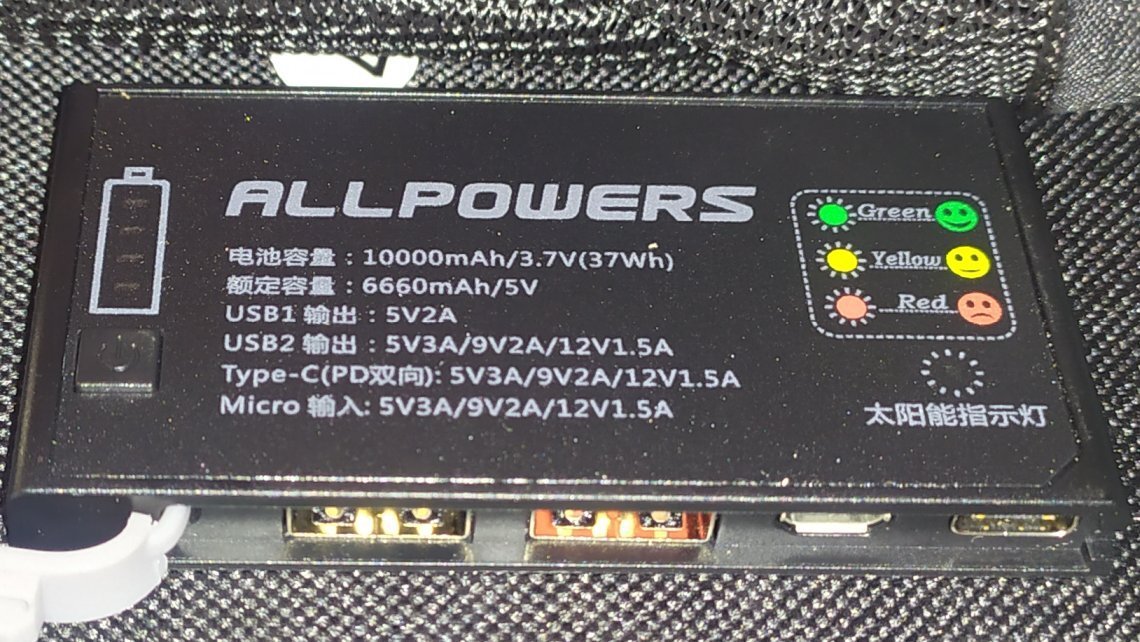

Je souhaite la recharger avec mon panneau solaire pliant 21w de marque ALLPOWERS, il à une batterie très plate 10 000 mah intégré sous le contrôleur, photos des ports USB et ce contrôleur  :



1 : Je me demandais ce qui pouvais se passé si je met mon câble double USB C DP 100W sur le port USB C du contrôleur du panneau solaire, vers l'usb C de la batterie externe qui fait aussi "entrée". Les deux batterie s'auto rechargent t'elle entre elle ?

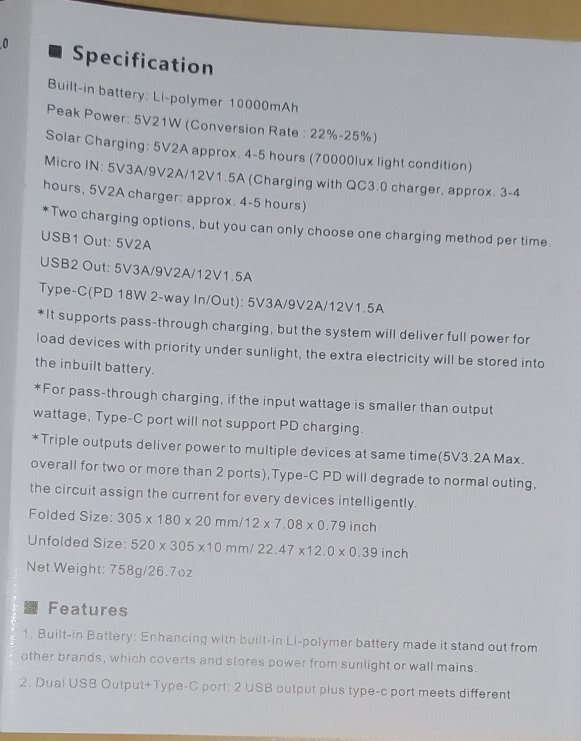

ça fais aussi entrée sortie ce port usb c selon la notice ci bas.

2 : Et si vous avez une idée de ce que veux dire ces 9V/2A par exemple, 12V1.5A ??? on peu recharger un pc portable en 9V ou 12V par exemple ?

peu être que ces infos peuvent aider :



Merci d'avance

Bien curieux d'avoir la réponse


l'usb 2 (en orange je pense) ne fais que sortis d’après la notice, c'est plus safe de commencer par ça je pense.

Attention car le MCU est pipeliné, donc t'as potentiellement une horloge ou deux entre le fetch et l’exécution. Et avec un peu de chance la logique des GPIO est synchrone donc répercutée sur l'horloge d'après l'écriture dans le registre

Ca j'ai compris (je crois).

Ca non. Je vois très vaguement ce terme pipeline dans le contexte µC, mais ça devrait avoir un impact uniquement avec des sauts non? Ou je confond? Tu peux préciser un peu stp?

A l'origine, les ports USB délivraient 1A sous 5 V. Pour diminuer le temps de charge des smartphones, tablettes, ..., plusieurs normes propriétaires de charge rapide ont vu le jour, notamment chez Qualcomm, la Quick Charge V2 -  5 V / 3 A ; 9 V / 2 A ;  12 V / 1.67 A - qui semble correspondre à peu près à tes indications mais ce peut être une autre. Certaines se ressemblent mais ne sont pas compatibles entre elles.

Cela veut dire que l'adaptateur secteur ou dans ton cas la carte de gestion du panneau solaire peut délivrer 3 A sous 5 V soit 15 W, 2 A sous 9 V soit 18 W, ...

Encore faut-il que le chargeur, c'est à dire le module de charge incorporé à ta batterie de 27000 mAh reconnaisse le protocole de charge propriétaire. Le cas échéant, ce sera du 2 A sous 5 V.

Quant à ta première question qui est un peu confuse, il faut voir le panneau solaire, sa carte de gestion et sa batterie comme un adaptateur secteur tel celui utilisé pour charger un smartphone.

Un adaptateur secteur n'est pas un chargeur. Le chargeur ou le module de charge est incorporé dans le smartphone, la tablette ou ta batterie 27000 mAh.

J'ai du mal à comprendre l'intérêt.
En même temps, je n'utilise jamais ce genre de platine. Qui utilise encore du traversant ?

Donc tu as déjà un tick pour le pre-fetch du LDI puis un tick pour son execution avec le pre-fetch en parallèle du OUT puis un tick pour son execution.
Après, il faudrait que je creuse, mais il manque 3 ticks à expliquer.

Regarde : 7.6 Instruction Execution Timing


merci Bersac. Je testerais ça demain. mais 4/5 heures de charge pour les 10 000 mah , ça reste long, même si je suis dans le sud et bien exposé.
Après, le fait que ça sois une batterie LIPo celle du panneau solaire (lithium polymere) ça change pas grand chose par rapporte au lithium ion ? je sais que ça crache plus d’ampère le LIPO (Je touche un peu aux véhicule radio commandé)

+1

Merci.

Oui je connais sbi, il y a plusieurs façons de faire (EDIT: Oui, out écrit tout le port, c'est pas pareil. C'est un test comme je disais. ). En tout cas, comme vous le dites, il y a trois ticks en trop et je ne comprend pas pourquoi. J'ai vu et lu la partie sur le execution timing en long et en large, mais ça n'explique pas le soucis non plus(?).

Bon bah j'ai la réponse a ma question, c'est ma batterie externe 27000 mah qui recharge la batterie 10 000 mah de mon panneau solaire, quand je branche le câble double USB C entrée/sortie pour chacun.
Sur un smartphone ce même câble recharge le smartphone. ça doit être le logiciel interne des smartphone ou le port usb C ne pas que recevoir de la charge et pas en envoyer comme une powerbank.

J'en reviens au µvolt pas cher , le aneng870 il a un petit decalage mais quand meme
https://youtu.be/LURhOK0oJy8?t=421
https://youtu.be/z4KClzousA8?t=477
https://www.youtube.com/watch?v=L-DDvLbUukw

Aneng sz20 à trouver
https://www.youtube.com/watch?v=W9UhA54JboA

ZOTEK ZOYI ZT-702S
https://youtu.be/n58H1v0Wa5w?t=1622  (demarre à 5µv)

Aneng8008
https://youtu.be/xdGQEVdxmQQ?t=567
https://www.youtube.com/watch?v=-2Enr38UKOY  µvolt test
https://www.eevblog.com/forum/testg [...] meter/325/

holdpeak-hp-770d ***** (demarre à 1 µv)
https://youtu.be/TJrMf8M0txk?t=420
https://www.eevblog.com/forum/testg [...] msg5056708
https://www.eevblog.com/forum/testg [...] 70d-issue/

low current
https://www.youtube.com/watch?v=dQ0MSnQ3LOs
c'est bien ces tests aux limites

generateur mv
https://www-instructables-com.trans [...] Millivolt/
https://www.youtube.com/watch?v=j_BwZT9z-0g&t=1s

Nanovolt

https://hackaday-com.translate.goog [...] _tr_pto=sc

https://www.eevblog.com/forum/metro [...] -256-days/
https://xdevs-com.translate.goog/ar [...] _tr_pto=sc
https://www-eevblog-com.translate.g [...] _tr_pto=sc

https://www.youtube.com/watch?v=0DbMyYoOj70  ???

Moi je reviens sur mon histoire de cycles d'horloge sur ATmega328P. J'ai fait X tests et une seule fois j'avais bien mes 22 cycles, du coup je n'y comprend plus rien. Erreur de mesure? Faux contact? J'ai "tout" vérifié, y compris au scope, mais je vais le refaire.

Y'a un truc aussi qui m'échappe totalement: J'ai activé le clock out au niveau des fuses et j'y ai branché mon analyseur logique (scope à faire). J'ai systématiquement et toujours au même endroit un état bas qui n'est pas détecté. Maintenant il faut savoir que l'analyseur logique à des résistances pullup internes (chose qui m'a donné bien du fil à retordre aussi lors d'un autre test...), donc si ça "flotte" ça sera détecté comme un état haut, mais quand même, on dirait que le AVR "perd" un cycle ou ... ???? Je vais voir ça au scope. Si quelqu'un a une idée...


EDIT: fuses: 0x80 0xD9 0xFC

EDIT: sur la broche clockout y'a juste le scope ainsi que une résistance pullup et une pullup de valeur identique (10k), donc si le AVR relâche la broche elle flotterait autour de 2,5V. Résultat parfaitement reproductible:

(CH1 clkin, CH2 clckout)
???

Bon (ou plutôt tout le contraire )... J'ai modifié les fuses: RC interne 8MHz, division par 8 interne, CLKOUT toujours activé.

Si RESET est à 0 j'ai toujours mon signal CLKOUT comme indiqué dans la doc, par contre quand je laisse RESET revenir à l'état haut (via pullup externe) j'ai l'état bas du 12eme ou 13eme cycle d'horloge qui manque. Je vais changer de puce... Je commence à croire à un bug silicium.

L'état bas du 12 ou 13 ème cycle je pense que ça rentre dans la partie non stabilisé du signal d'horloge en début d'allumage

Sauf que j'utilise (sauf pour le dernier test) une horloge externe (qui vient d'un autre micro) qui est stable dès le premier front, vérifié au scope. Après peut-être y'a un truc en interne du AVR qui doit se stabiliser, m'enfin c'est étrange quand même.

J'ai testé avec un autre mega328P avec un n° de lot ou autre différent, même comportement, que ce soit au niveau de cet état bas qui manque ou le n° de cycles avant que PC5 passe à l'état bas.



A mon avis durant le reset l'horloge passe par un chemin dévié pour pouvoir être répétée. Au moment où le port de GPIO est released from reset il doit y avoir une transition vers un chemin via le multiplexeur du GPIO et ça fait ce glitch. Qui n'emmerde pas grand monde en pratique donc n'a jamais été corrigé et est peut être documenté dans les errata.

Ca a l'air plausible mais rien dans le errata...

Sinon ça à la rigeur peu importe, par contre le nombre de cycles qui ne colle pas, ça c'est (beaucoup) plus embêtant...

Je vois de plus en plus de batterie externe (pour recharger smartphone , tablette) en liPo (lithium Polymère) ce qui les rends bien plus compact que les grosses batterie lithium ion 18650 reliés en série.

Y a t'il des avantages aux LIPO ? je sais que ça balance plus d’ampères (dans le modélisme radio commandé, plus de péche), mais ça recharge plus vite ? tout autant de cycles ?

T'as essayé de tracer VCC au moment où tu relâches le RESET ?

J'ai regardé Vcc au scope en long et en large aussi. Au moment de relâcher RESET rien à signaler (car pas d'horloge mais le RESET est asynchrone), par contre quand l'horloge démarre j'ai ce genre de signal au niveau des broches du AVR (mesuré aux bornes des 100nF au plus proche):

CH1 Vcc, CH2 clock

Vu l'échelle de temps je pense que ça ne pose pas de soucis (et que c'est peut-être bien un soucis de mesure aussi, du moins en partie ). Non?

J'ai aussi spécifiquement réglé le scope pour déclencher si Vcc passe en dessous de 4,4V (car le Brownout est à 4,3V): Rien.

J'ai aussi rajouté des condos (2,2µF+100nF+100pF cér sur le rail d'alim du protoboard), pas de changement au niveau du nombre de cycles d'horloge. C'est à devenir fou.

Après j'ai pensé à un truc: Mes 328P viennent de chez Ali, mais ils sont correctement identifiés par avrdude, une contrefaçon paraît peu probable - ou si? J'ai pas de mega328P de provenance "certaine" en stock pour l'instant.

C'était une idée un peu au hasard, ayant eu un problème sur un circuit avec un 1280 et une alimentation faiblarde (3,6V NiMH "varta classique" et paire de Schottky en série); les 4 0,1µF de découplage n'encaissaient pas le pic en sortie de power-down lors du réveil par le timer asynchrone (RTC).
Du coup, je sèche complètement sur ton problème ...
