Reprise du message précédent :
Bah ça dépend à quoi la pull-up est reliée

Non, sérieusement, je comprend le soucis. Après selon l'application on doit pouvoir optimiser en utilisant des pullup/down selon le cas p.ex. ou autre.

Je te raconte pas la qualité de tes fronts et ton immunité CEM avec des pull up de 1Meg.
Deja 100k c'est beaucoup.


oui les grosses 1.5v alcalines , j'aimerais que ça me dure au max et pour pas chere

du coups si le 3224 peut me remplacer une board adc (actuellement un ads1115) +un skeutuveuduino à lui tout seul sans trop consommer ça me simpliefierai (apres je vois des trucs annexe genre la rejection du 50hz sur certains adc  ça se reflechi aussi )


l'ampli op theoriquement me bouffe deja 10ma (je compte le changer par un qui consomme 1ma )

C'est quoi ton projet?

un µvoltmetre pas cher , simple , avec grand ecran qui consomme rien , qui soit en dessous des 3v et qui soit stable si le truc pouvait taper dans les 24 bits sa me plairait mais je me contenterait de 17 ou 18

je sais

Ouf...

d'un coté :
-j'ai deja trouvé l'écran qui bouffe que 34µa
-le 3224 a 3V 5Mghz il consomme pas énorme

(apres j'ai les datasheet d'une ribambelle d'adc a visiter aussi pour affiner)

A aller chercher les bits après te faut une référence de tension stable qui ne consomme pas trop style LM4040

j'ai aussi apres y'a des adc externe avec tout ce qui faut mais c'est soit cher (15€ la puce) soi pas vendu (et peu arduinoté )

Non mais clairement, oublie. Déjà 1µV @3V full scale c'est vachement complexe, faut regarder les tensions offset etc. Perso je tenterais même pas... Surtout qu'il faut un moyen de calibrer tout le bazar, est-ce que tu as ça? Pour info, le Brymen BM6xy-quelque-chose qui sait mesurer des µV en mode "haute résolution" coûte >200€ TTC chez Welectron et encore, un truc similaire de chez Fluke/Keysight/... je veux pas savoir.

Sinon, renseigne toi sur le terme ENOB aussi. Tu veras la complexité de la chose.

oui je sais , ce sera un peu experimental
 apres je veut pas que le truc soit hyper calibré je veut juste un point de reference qui reste à peu pres stable (en rapport du qualité prix)

Même ça, une bonne référence qui bouge pas avec l'âge et la température c'est €€€...

Posons la question autrement: Pourquoi tu as besoin de mesurer des µV? C'est pas (trop) courant quand même.

c'est un peu paranormal , j'ai beaucoup d'experience louche de labo à effectuer on va dire

Ah ouais, alors c'est pas pour moi...

Et ça bouffe des watts, 100 à 200mW rien que pour le réchauffeur pour LA LTZ1000A, et encore j'ai pris en compte les circuits autour
Une LM399 doit faire le job aussi, mais ça bouffe autant.

Pour la dérive avec l'age, en général suffit de déverminer la bestiole quelques milliers d'heures et elle deviens plutôt stable

A la rigueur une référence à ferrer les cochon avec un réchauffeur maison...

Après si je veux mesurer du microvolt, je sors le 7061 de l'étagère, c'est plus simple

autre chose pour changer un peu, des µV aux Watts

J'ai un projet (à l'état projet/premiers tests) avec un semiconducteur de puissance qui doit dissiper plusieurs Watt (EDIT: valeur qui peut varier bien sûr mais lentement) et sera donc monté sur un radiateur. Pour des raisons de place je dois prendre un radiateur "trop petit" pour un refroidissement passsif et donc je vais rajouter un ventilateur (type PC). Je veux régler la vitesse du ventilateur en fonction de la température du radiateur, soit avec un µC soit en classique (je pense NTC + NE555 pour créer une consigne PWM ou un truc du genre). Par contre je me demande à quoi ressemble la courbe/fonction "vitesse ventilateur" en fonction de "température" actuelle du radiateur. Le but étant de ne pas dépasser une température max à déterminer (probablement genre 50°C). Est-ce que c'est simplement linéaire ou plus "complexe"? Quelqu'un peut me conseiller une bonne lecture (AN ou autre)? Est-ce que demande est claire déjà?

ctn + transistor   (on avait bien ça vendu pour nos pc )

Y a un reel besoin d'avoir une vitesse proportionnelle?
Un simple ON/OFF ferait le job (comme dans de nombreux appareils qui ventilent passée une consigne).

Pour un bus I2C, ça le ferait clairement pas.
Mais pour un switch ou autre contact mécanique, qui sera souvent debouncé en software, il n'y a pas de problème.

Si tu laisses une entrée haute impedance avec une pull up de 1Meg, tu te retrouves avec une potentielle antenne.
Ca peut être joueur.

Non, c'est plus pour apprendre.

pour quand j'aurais le cerveau :
https://www.youtube.com/watch?v=Fi8nvj8OQaU
https://www.eevblog.com/forum/proje [...] -meter/50/
https://www-eevblog-com.translate.g [...] ith-hx711/

https://en.kohacraft.com/archives/e [...] dings.html
https://en.kohacraft.com/archives/m [...] esp32.html


edit :

tu m'etonne simone

tested brut de fonderie avec ecran oled i2c et batterie 6v pour l'arduino ,board adc alimenté sur l'arduino pas de cable 220v proche autour des 1 metre et meme diviseur que sur la video qui me donne sur une pile 1.5v/1.2v(rechargeable) environ 6.7mv en sortie
-board recablé en 80hz

donc mouif... les 3 premiers chiffres bougent pas on est dans les 100µv "stable" sauf qu"avec le temps (5mn) les valeurs derivent vers le bas ça peut etre un défaut de la carte d'apres com amazon ou peut etre la pile qui debite dans le diviseur,  à revoir..

On faisant de l'arrondi/moyenne + évolué on doit taper dans la 10zaine de µv stable, ce qui serait pas si mal au final hormis cette histoire de dérive

On peut pas dire que c'est du calibré non plus , y'a une bonne difference entre le multimetre et l'adc

bon a 1€ la board adc ... forfement

super video
Testeur de bruit ultra-basse: batterie 9V vs. 7805 vs. LT 1 000
https://www.youtube.com/watch?v=XpbDMo8an5w

J'en ai du HX711, ce qui est relou c'est son protocol spécifique.
Pour l'instant j'utilise des cartes aliexpress, mais faudrait que je regarde pour de l'INA125/333

La moisson n'est pas trop mauvaise encore.

C'était mon multi "Mastech" qui ne servait plus et déconnait, du coup démontage et DEEE. Rien que 13 potentiomètres, bon courage pour calibrer ça sans la doc. Et j'ai comme un petit doute sur le marquage CAT III vu le PCB.
Par contre 5 ou 6 TL062C, un LM358, deux autres AOP et une vieille connaissance, un 7660. Pas trop mal.


Par ailleurs, et c'est réellement pour ça que je poste , ce multi était "multifonction" avec notamment une fonction "mesure Lux". C'est ce composant qui servait à ça. J'ai d'abord pensé LDR CDS, mais ça sort une tension, environ 0,4V avec un éclairage "normal". Le boîtier est en céramique et le truc devant c'est du verre. C'est quoi ce truc, une espèce de micro panneau solaire??

Encore moi

Je suis à la recherche d'un CI de mesure de puissance électrique pour le 230V, un truc basique, simple et pas trop cher. On trouve p.ex. le HLW8032, un petit machin SOIC-8, mais évidemment que chez LCSC ou sur Ali. Pour un truc qui se branche sur le 230V le deuxième "fournisseur" c'est pas top, du coup: Un CI similaire dispo chez Mouser? Je m'y perd dans leur offre. Si je peux choisir je prendrais un truc qui utilise un transfo de courant plutôt qu'un shunt, m'enfin c'est presque un détail.

Sinon y'a des gens qui font des commandes LCSC ici et qui pourraient me prendre 2,3 petits trucs?

Je fait une commande demain, mp moi ton BOM excel par MP

Oh, chouette. Je te MP.
EDIT: fait. Bonne nuit...

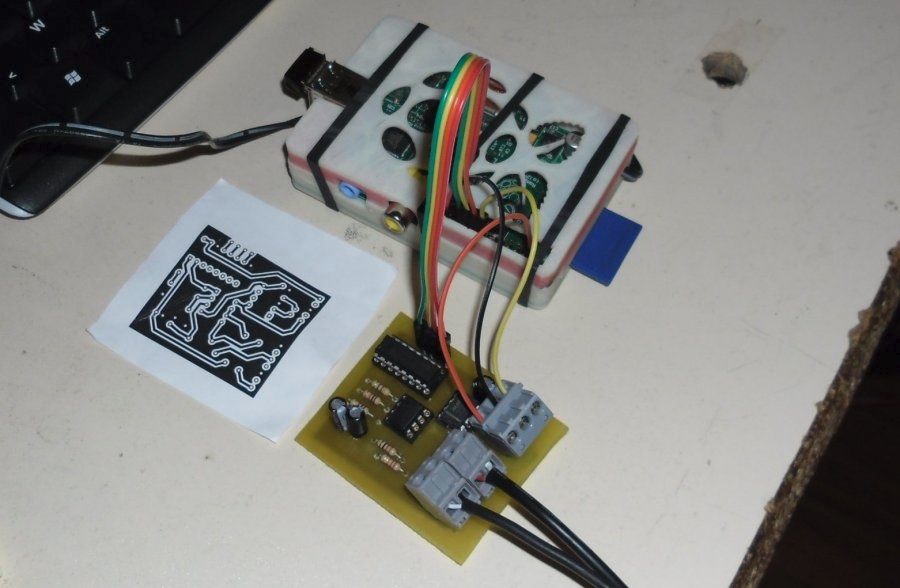

Perso j'avais fait un montage avec un capteur de courant et un vieux transfo pour mesurer la tension.
Le tout collé sur un DAC MCP3008 adossé à un R-Pi.
Toute la doc et le soft sont là :
http://crazytiti.free.fr/Joomla/in [...] open-conso

Sinon j'ai acheté une smart prise MEROSS pour 14€
https://www.amazon.fr/dp/B0BCG2VF42 [...] ct_details


Les liens sont cassés donc difficile de comprendre le bouzin.

Hou punaise ta raison c'est pire que ce que je pensais...
Bon les sources sont toujours dispo tout en bas, ça c'est hebergé direct sur mon site.
L'idée étant que le capteur de courant est une ferrite à 9€ (en 2015) et réutiliser un vieux transfo pour mesurer la tension.
Pas sur que ça convienne au rat.

Bonne question.
Déjà je veux juste tester un truc, je sais bien que des adaptateurs de mesure à pas cher existent (mais sans sortie numérique ou alors en sans fil, or le sans fil au niveau fiabilité...). Après j'avais pensé à prendre un transfo pour avoir une mesure de tension isolée. De mémoire la tension au secondaire est proportionnelle à la tension du secteur (si on ne charge pas le transfo), par contre - mes cours remontent à trop loin - il n'y a pas de déphasage entre primaire et secondaire et ça poserait un soucis au niveau précision de mesure? Je sais plus, faudra que je me renseigne. C'est sûr qu'un transfo de récup (et un transfo de courant que j'ai déjà) c'est moins risqué que de brancher directement une série de résistances sur le 230...

Oui c'est exactement ça que j'avais fait : transfo de chargeur nokia chargé sur une résistance de 1 ou 2 Kohms.
Il me semble que le déphasage est quasi nul à courant proche de 0.

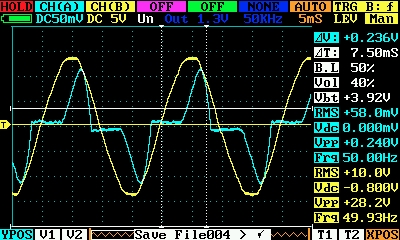

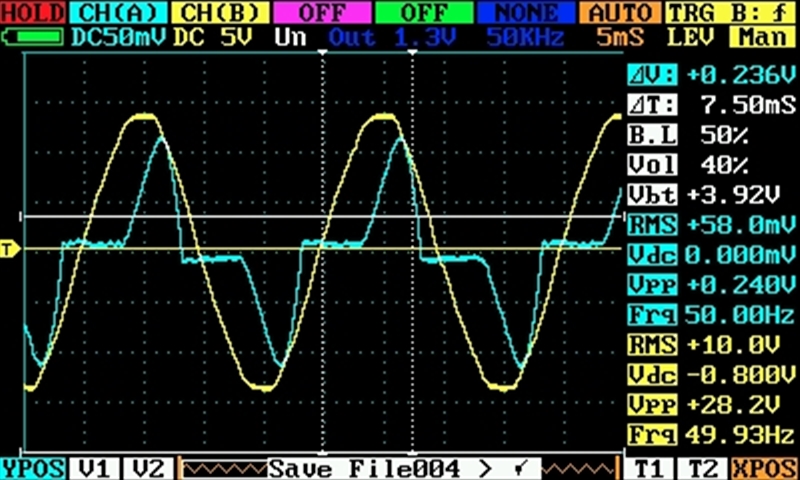

En tout cas à l'époque j'avais fait un paquet de mesures notamment le déphasage et si le transfo avait induit un déphasage par rapport à la pince de courant je l'aurais vu.

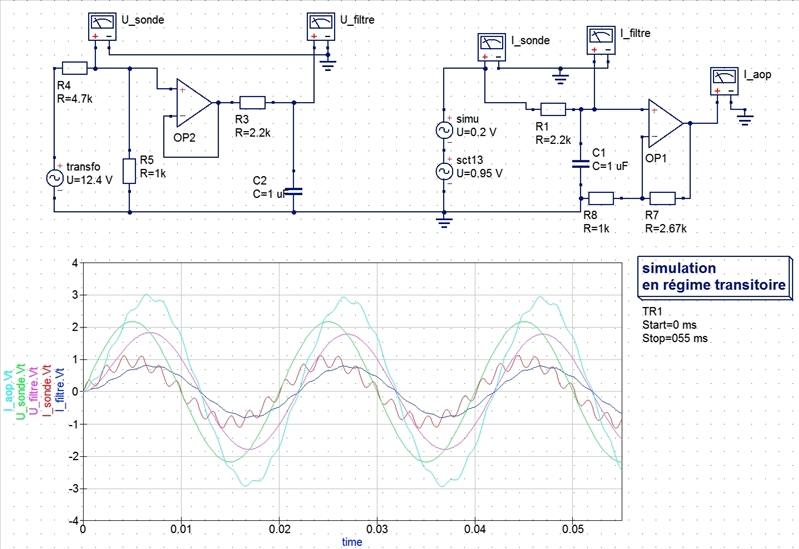

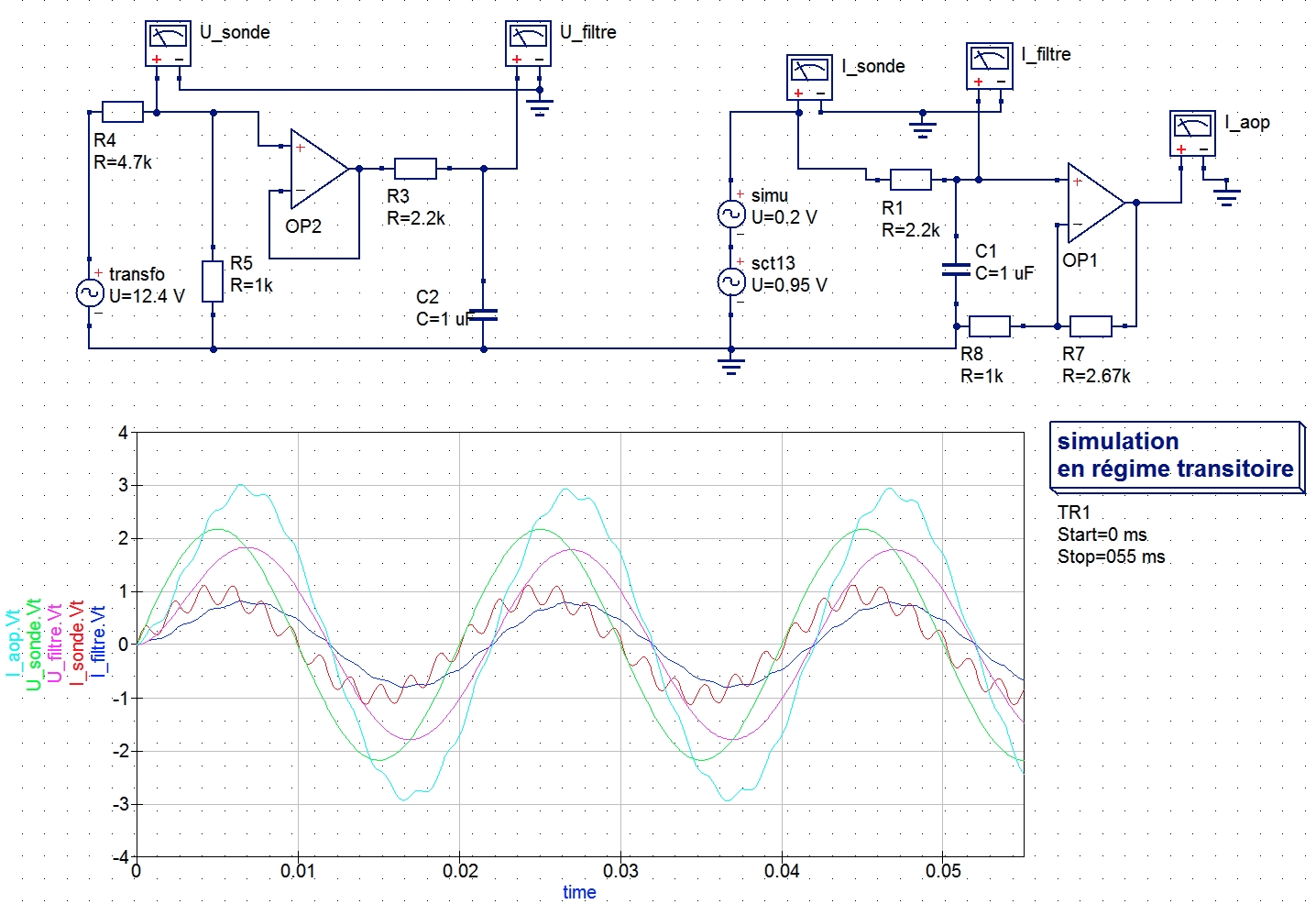

En tout cas j'avais mis un filtre avant de faire la mesure.
En vrac quelques docs que j'avais gardé :

Si j'ai le temps je vais brancher ma sonde différentielle directement sur le 230V comme référence et l'autre voie du scope en sortie d'un transfo et voir ce que ça donne.

Je suis preneur du résultat

La même chose quasi sans déphasage. Après ça ne vaudra pas un vrai TT

C'est quoi un TT?

Sinon en effet, quasi pas de déphasage. J'ai testé avec un petit transfo 15V 1,5VA d'abord, délai entre les deux voies <1ms voir <200µs selon l'échelle X du scope. Même chose avec le transfo chargé avec 1kOhm. Deuxième test avec un transfo 9V 1A à vide puis avec 47R||47R comme charge, même résultat. J'ai des photos si ça intéresse quelqu'un.

Du coup c'est chouette, si je me lance je vais pouvoir bricoler avec une isolation galvanique, c'est toujours mieux surtout si on bricole seul.

EDIT: Mon scope n'a que 2 voies, donc pas possible de visualiser le courant primaire du transfo en même temps. Après on sait à quoi ça ressemble si on a suivi en cours.

Ça correspond à ce que je pensais, merci de la confirmation pratique.

Parlant de mesures, entre électroniciens allemands il y a cette phrase "Wer misst, misst Mist" ("Qui mesure, mesure des bêtises" ).

Voici un tracé de scope représentatif du courant à travers une LED de puissance, mesuré avec 100mOhm en série. Qui trouve le problème?

Décidément, spa simple cette matière...

EDIT: Personne pour mon composant mystère plus haut?

https://www.reichelt.com/fr/fr/phot [...] gIdl_D_BwE

"large area photodiode sous gogole" quand c'est large ça sort un peu de jus , c'est pareil avec les bpw34

https://www.codrey.com/learn/bpw34- [...] -revision/
https://hackaday.com/tag/bpw34/

Merci , je pensais pas qu'il y avait des photodiodes de cette taille (et en boîtier céramique).

Parlant de Reichelt, quelqu'un qui y passe une commande? 7,9€ de fdp pour la France ça pique un peu pour quelque composants. Si quelqu'un veut se joindre à moi pour une commande groupée et partager les fdp (maxi 10kg donc on est large) on peut en discuter, sachant que ça prendra un peu de temps, à voir.

je voulais en acheter a une epoque des gros machins de ce genre, pour faire un "super" detecteur jusqu'a relire des cours ou on te rappel que le bruit electronique augmente avec la surface

Découverte , des cours à la mode old scool
 83- NOMBRES COMPLEXES ET FILTRAGE 1ere VIDEO.
AUDIO ET RADIO A TUBE
https://www.youtube.com/watch?v=fad8K6Fa5UM
