Reprise du message précédent :

C'est surtout le début de la fin pour l'i.MX6 après 12 ans.

Et on va pouvoir enfin passer à des puces avec DDR > 533MHz !

C'est clair. J'ai une commande de bêtes ampli-op qui n'est pas sensée être livrée avant 2024. Commande posée à l'été 2022 et avec des délais sans cesse repoussés.

Ah ok.
J'avais remarqué un léger mieux niveau dispo pour tel out tel composant, mais l'échantillon était un peu faible, d'où mon doute sur mon impression.

Oui il semble y avoir un léger mieux, mais j'ai fait un tour chez Farnell hier dans la catégorie CI et c'est toujours la misère...

De manière général il y a du mieux, les délais de livraisons redeviennent inférieurs à 52 semaines, mais les fabricants ont encore des commandes en backlogs même s'ils ont quasiment tout épuré (reste qu'il faut livrer les commandes qui continuent d'être prise).

Comme déjà dit, il y a un mouvement vers le 28nm, initié par TSMC qui a indiqué qu'ils n'augmenteraient plus les capacités supérieures à 28nm car pas rentable. Mais globalement tout le monde va commencer à faire la même chose.
Ce qui se passe c'est que les fabricants de composants commencent à indiquer à leurs clients de migrer vers de nouvelles références en 28 nm car pour que ça soit rentable il faut du volume (et accessoirement ça permet de dire à TSMC qu'il faut plus de production) sauf que la production n'est peut-être pas encore capable de répondre à la demande, d'où une pénurie passagère.
Mais on peut potentiellement imaginer aussi des lignes en 130nm qui vont migrer en 90, 65 ou 40nm pour occuper les créneaux que laisse TSMC. Bref ça bouge en ce moment avec pas mal d'obsolescences sur les vieux noeuds.

A noter que pas mal de monde va se remettre ou s'est remis à faire un stock de sécurité pour éviter de futur problèmes Covid, donc ça surconsommait mais on va arriver à la fin de cette période.

Sauf cas exceptionnel, d'ici 1 an on devrait être revenu dans une situation relativement normale.

(Et c'est pas 3-4 références sur Farnell qui sont un indicateur de la pénurie mondiale, par exemple une usine de fabrication de quartz qui fournit pas mal de fabricants a brûlé il y a  quelques mois, donc ça engendre des pénuries)

Bien sûr, mais il manquait plus que 3-4 réfs. Après perso j'ai qu'une vue de bricoleur du dimanche sur cette histoire.

Ah merde. C'était dans quel coin de la planète?

Ca me rappel une histoire de disquette et de bateau qui a coulé

Parlant de CI, faut que je trouve un meilleur moyen pour stocker mes récup de CMS, bon courage pour trouver le bon CI... (J'ai un tableau sur ordinateur avec les références, mais trouver celui qu'on cherche dans la boîte...)

J'ai fait la moisson sur deux vieilles CM (ça marche vraiment pas mal le décapeur thermique réglable en température), j'ai récupéré 19 MOSFET en boîtier SOIC (donc faciles à réutiliser) et 3 ou 4 USB power switch qui pourraient aussi servir (bon après eux c'est du MSSOP ou ce genre de cochonnerie). Evidemment si on considère le temps ça ne vaut pas la peine, mais bon... Par contre j'ai quelque CI que je n'arrive pas à identifier, quelqu'un?

Le premier machin semble être un oscillateur quartz 25MHz(?), mais de quel fabriquant (donc quel pinout et quelle tension)?

EDIT: et j'oubliais les inductances, il y en a toujours pas mal logiquement.

Bonjour

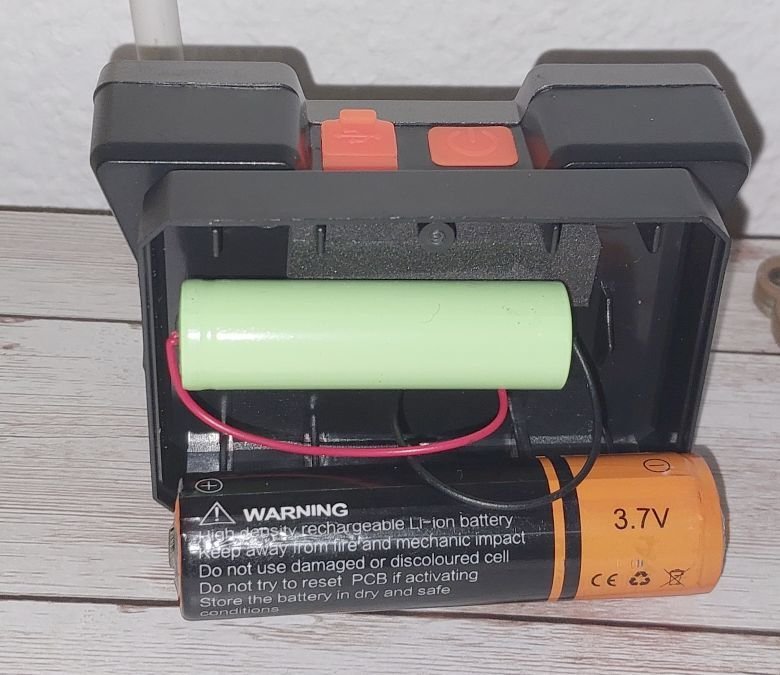

J'ai acheté cette lampe frontale multi led de faible qualité à moins de 5 € sur aliexpress, pour tester :
https://fr.aliexpress.com/item/1005004823147597.html

dedans il y a une pile rechargeable lithium ion 3,7 volts de type 14650 (format AA donc)
j'ai vu que le format plus classique de la grosse pile 18650 pouvait rentré, je peu souder un accus à la place ? voir en mettre 2 en série pour l'autonomie ?
il y a un système de chargement par usb intégré, ça poserait pas de soucis ?




mettre une batterie plus grosse mais avec la même chimie devrait passer, par contre deux EN SÉRIE certainement pas (boum!). Deux en parallèle (tu voulais dire ça??) peut-être si les deux piles ont EXACTEMENT la même tension (et la même capacité), mais attend l'avis d'un pro du Li* plutôt.


oui en parallèle je veux dire. Bon c'est secondaire par contre ce projet.

Oui, tu peux remplacer ton accu actuel par un 18650 3,7 V. Tu peux aussi en mettre deux en parallèle, de même tension, de même  marque et modèle et de même historique. Cela dit, il n'est pas certain que ta lampe gère bien la décharge profonde, compte tenu du prix de vente ; dans le doute, il vaut mieux ne pas faire trop de frais.

Pour info, le format AA correspond à du 14500.

Merci Bersac, je viens de passer à l'acte, cela semble bien marcher
J'avais un accu type 18650 qui a une bonne tension, mais qui ne marché jamais, je pense qu'il était trop court au niveau de la borne positif, j'ai pu le recycler pour ce travail.

Bonjour
Je m'y clnnais rien en electronique
Jusque là pour tester des piles je prenais une simple led qui s'allumait quand je la placais à chaque polarité de l'accu
Probleme depuis qques jours la led s'allume plus du tout
J'ai lu que l'usb donnait 5v et la masse.. Comme yen a sur les clés usb, est ce risqué d'en brancher une en direct sur un port usb?
J'aimerais egalement m'en servir pour tester qu'un petit circuit diy est bien alimenté

Merci

C'est quoi le projet ?

Une led en direct sur le 5V va cramer assez vite. (moins de 2sec)
Il faut à minima une résistance de 100 à 4700 ohms suivant ce que tu as sous la main.

J'ai pas compris grand chose, mais y a quelques trucs sûrs :
- si tu branches une LED directement sur une source de tension genre pile ou accu, t'as de très grande chance de la cramer.
Sauf si par miracle la tension en sortie tombe pile sur le Vf "acceptable" pour la LED et que l'ESR de l'accu la protège, mais faut pas compter là dessus pour que ça passe. Avec les piles 1.5V t'es en dessous du Vf nominal donc ça fonctionnera mais ça reste dégueu comme façon de faire.
- Si tu mets une LED sur un port USB, elle crame. Peu importe la couleur (sauf leds multiples dans un même package).
- On ne teste pas une pile en mettant une LED dessus, la seule info que ça donnera c'est que la pile sort quelque chose, mais pas ce qui reste de charge dispo.

Et, une fois tout ça précisé : même question que kyjja.



J'essaie de me servir d'un petit appareil chauffant pour mon utilisation mais il s'interrompt rapidement après avoir fonctionner quelques secondes.
En observant de plus près le bazar j'ai vu ceci, c'est quel type de connecteur noté (1) ?


Il y a une petite étincelle qui se produit et la lamelle se soulève, du coup le courant ne passe plus.
C'est lié à la température ? Car c'est plutot le rôle du fusible thermique qu'on voit en (2) non ?


Le premier composant est un thermostat de sécurité ré-armable. Le second est un fusible thermique de sécurité (donc pas ré-armable).

Comme l'action du fusible thermique est définitive, les fabricants sérieux ajoutent un thermostat de sécurité.
Si ce dernier se déclenche trop vite, c'est que les calories ne sont pas évacuées assez vite. Le ventilateur fonctionne bien ? Le passage de l'air est libre ?


Ha donc c'est bien lié à la température
Une idée du pourquoi il pourrait se déclencher même si je règle la puissance à même pas la moitié ?
C'est un vieux truc qui coutait pas cher, possible que ce soit la qualité ou l'âge ?

Edit en réponse au tiens : j'ai désactiver la ventilation, j'en ai pas besoin
En fait je veux faire chauffer une feuille de plastique pour faire du formage sous vide, je me suis dit qu'un machin pareil serait bien à désosser
Il semblerait donc que ça chauffe trop.

Les pompiers c'est le 18.

Autrement dit, désactiver la ventilation sur un appareil chauffant c'est une très mauvaise idée!


Je suis juste à côté la main sur la prise le temps de chauffer la feuille de plastique
C'est fait pour tourner 30 secondes et encore...

Tu pourrais tenter - à tes risques et périls et sous surveillance bien sûr - de faire fonctionner ce truc avec une tension plus faible, en utilisant un transfo réglable ou un variateur à triac.

Ce truc n'est pas fait pour ça !
Utilise plutôt une résistance de machine à raclette ou pierrade.


C'est ce que je suis en train de faire, j'ai un module pour faire du 220V réglable



Ok
Si ça va pas avec mon bicolage je verrais si je peux dénicher un truc à recup.

Récupère un grille pain, mini four, raclette... je pense que ce sera plus adapté.
Là si le machin avait une ventilation, le faire fonctionner sans c'est risquer de le faire fondre.

J'ai donc tester avec un régulateur de tension (qui descends de mémoire jusque 50V).
Ca a l'air de bien fonctionner, rien a de fondu et pas d'incendie pour l'instant

Ca fera l'affaire en attendant de trouver une meilleur solution comme vous avez dit avec un grille-pain ou autre

Ton "régulateur de tension", c'est quoi et tu le branches où exactement? Juste pour être certain que tu ne fais pas un truc qui peut te coûter la vie...


C'est sympa

En fait j'ai totalement extrait la partie chauffante de l'appareil, repéré ou arrivait le 220V au multimètre, débranché les cables de l'alimentation d'origine pour faire venir le courant du module régulateur de tension à la place.
Ca fonctionne, je peux maitenant régler la puissance en tournant le potentiomètre. J'ai laisser chauffer environ 1 minute à 1/4 du voltage plus ou moins.
Vers les 3/4 ça se met à chauffer au rouge mais je ne pense pas avoir besoin d'autant, vu que en testant au pistolet à chaud la feuille de plastoc s'est deja mis à bien se ramollir avec réglage à 150°C.

Reste plus qu'à découper les tiges en metal pour faire des guides et à moi le formage sous vide

Le contenu de ce message a été effacé par son auteur

C'est rigolo, tu quotes le post de RdC mais t'as absolument pas répondu à sa question
Il n'a pas demandé pour te contrarier tu sais, juste pour t'aider à vivre plus longtemps.

Si ton "régulateur de tension" c'est quelque chose comme un variateur à triac, même réglé au minimum t'as quand même du 230V qui arrive dans ton bricolage. Sans compter que le triac n'est peut être pas du tout dimensionné pour cette charge.
Si c'est un variac, il suffit que la phase soit câblée du mauvais sens, et idem : 230V même au minimum.
Autant dire que si y a une fuite (et si tu tortures la résistance ça finira par arriver) c'est toi qui pourrait finir en merguez fondue.

Maintenant si tu penses que tu sais ce que tu fais (ce dont on peut douter vu la question sur le thermostat bilame réarmable...) et que tu assumes, continue, mais ne viens pas l'expliquer ici si tu ne tiens aucun compte des remarques qu'on te fait en retour .


Je pensais avoir fourni suffisamment d'infos, si c'est pas le cas autant pour moi hein, mollo

Le régulateur de tension c'est ce genre :

50-220V et 2000W

Ca rentre plus ou moins dans les indications d'utilisation qu'il y avait marqué sur le mien (varier la puissance de moteurs, fers à souder, pads chauffants...).
Si la puissance de chauffe change alors je suppose que la tension qui part dans les spires est bien en train de varier et que ça fonctionne plus ou moins comme il se doit.

L'installation est bien isolée avec le module dans une boite de dérivation, seul le potentiomètre dépasse, il me reste juste à placer la coque en plastique d'origine pour couvrir les parties élecs / chauffantes :

Bondouuur

Petite question USB 2.0

Alors j'aurais besoin d'un adaptateur miniPCIe (4G) -> USB 2.0. Mais comme ça m'arrangerait de brancher cet USB au pinheader USB interne de SBC au lieu d'un connecteur USB standard et bien je suis tombé sur ce modèle (qui me convient aussi pour d'autres caractéristiques):

https://ae01.alicdn.com/kf/Ha550c63 [...] 627813.jpg

Maintenant j'ai une question au sujet du câble qu'on voit sur la photo.

1. Est-ce que l'USB 2 rayonne beaucoup? Respectivement vais-je devenir fluorescent et mourir d'un cancer dans le mois qui suit?

2. Est-ce que les perturbations extérieures peuvent perturber la communication? (le câble semble quand même court)

3. Ca serait mieux si je torsadais le fil D+ et D-, où est-ce que fait à la main cela ne sera pas assez précis et donc inefficace?

4. Je pourrais utiliser un bout de câble USB (donc avec fils torçadés et feuille alu de blindage) que j'aurais serti avec le même connecteur, le soucis c'est qu'il n'y a pas moyen de brancher facilement le filme d'alu/blindage à la masse, d'un côté ni de l'autre. J'imagine qu'il serait inopérant?

5. Une idée de la ref du connecteur femelle? (pitch 1.27mm)

Merci


Ca m'a tout l'air d'être un montage à diac/triac donc potentiellement dangereux.
Surtout si tu maintiens l'élement chauffant sans aucune protection.

Le risque c'est que le fil résistif fonde et se coupe. Tu auras donc un fil pendant avec une tension reliée au secteur qui peut entrer en contact avec d'autres trucs (ces autres trucs pouvant être tes membres).
Bref, on a fait notre boulot de prévention. Maintenant si tu veux persister à être exposer à un fort risque d'électrocution, c'est plus notre problème.

Je vois qu'on est tous d'accord sur le côté bricolage potentiellement dangereux .

Donc je maintiens, d'une part ça m'étonnerait que ce petit machin aliexpress-made à 1.50€ tienne de façon sécuritaire les 2000W (faut voir la conso réelle de ta résistance, y compris au démarrage), d'autre part si je maintiens que même au régime minimum tu as bien 230V qui arrive sur ta résistance.

L'explication courte (et volontairement simpliste) si tu ne comprends pas pourquoi : un variateur à triac ne va pas "baisser" la tension du secteur, il va la "découper" pour n'alimenter le machin que par intermittence de façon très rapide. Par exemple si 50% du temps on envoie 0V et 50% du temps on envoie le 230V, ça donne la moyenne en terme de puissance dispo, mais il y a bien 230V qui arrivent dans la charge.

+1 avec les avertissements précédents.
Ce n'est pas un problème de ça marche ou pas, c'est un souci de sécurité pour toi


Salut,
C’est quoi un connecteur USB SBC ?
En tout cas c'est certains que vu le câblage ça ne tiendra pas l'usb 3, et même pour l'usb2 j'ai des doutes.

SBC = Single-board computer, Raspberry et cie quoi.
Et bien d'accord, un pauvre câble comme ça non blindé non torsadé sur les paires diff c'est pas fait pour de l'USB. Ca peut fonctionner, mais c'est pas *fait* pour, donc c'est bizarre si on t'a vendu ça comme tel.

Ok, et avec un adaptateur mini pci-e vers pci-e alors on peut brancher un super GPU genre 4090 sur un raspB via le port USB ?
Et le seul soucis c'est que ça va tourner en USB1,5 et pcie-e 4x ?

Ça ne pèse pas lourd sur <10cm. Ce n'est pas pire que les câbles USB de face avant des boitiers de PC des années 2000. Ça fonctionnera sans souci en USB 1, ça a de bonnes chances de fonctionner en USB 2, mais peu de chances en USB 3.

En USB 1 oui c'est clair. Mais là il parle d'USB 2 donc autant prévenir que le câble a l'air un peu pourri. Pour le 3, évidemment, sans les pins spéciaux "SuperSpeed" ça risque pas beaucoup de fonctionner
