Reprise du message précédent :
Attend... Tu ne chercherais pas un (bon) multimètre plutôt (avec autorange, protections, ...)? Direction je sujet dédié en précisant ton budget. Les mA et mV c'est pas vraiment sorcier, un bon multi <100€ fera ça et plus très bien. Après les mA je comprend, mais mesurer des mV c'est moins courant - tu fais quoi exactement?

Quand tu dit standard, tu veux parler de la merde a aiguille a 10e ?
Parceque n'importe quel multi numérique a 30e c'est le nirvana a côté!

J'ignorais que les standards du topic étaient aussi bas .

Parlant de standards bas, j'ai fait une connerie.

Je suis en train de modifier une alim (station à désoudage pour ceux qui suivent sur l'autre topic) et suite à une erreur les condensateurs 35V en sortie ce sont très brièvement (maxi 1-2s) pris env. 50V. Ils n'ont pas explosés et aucun dégât visible, mais en interne ça donne quoi? Je laisse tomber et je commande des nouveaux (merde! ) ou je peux les laisser en place?

Ah cochonnerie!!!

Ca fait à peu près dix ans que j'essaie de convaincre mon papa d'acheter un bon multimètre et, soyons fous, un nouvel oscilloscope.
Il répond systématiquement qu'on a tout ce qu'il faut pour bien travailler.

Voici "tout ce qu'il faut":

Je me dis que s'il fait les mA il doit bien faire les mV
C'est pour mesurer de la conso arduino en mode je veux pas qu'il consomme, ainsi que le circuit autour. Je vois que des mecs donnent des conso en uA, donc j'aimerais avoir l'équipement pour faire plus ou moins la même chose. Sauf si cela coute trop cher. Pour cela que je pensais aux trucs qu'on trouve sur ali et dont je n'arrive pas à retrouver le nom ou la référence d'où ma question initiale
Si j'ai une erreur de 10%, ce n'est pas trop grave.

Faudrait que je retrouve une image, cela serait plus parlant. Mais j'ai cherché, les mots clés sont trop courant pour google

(pour répondre, mon standard est un fluke   )


Le Tek TDS 210 est quand même déjà bien...


C'est une broutille .
Tant que tu ne vois rien à l'ohmmètre (prévoir une constante de temps de plusieurs dizaines de secondes), c'est que ce n'est pas trop démoli .



Franchement, les scopes sont potables et les multimètres n'ont même pas l'air dangereux. C'est loin du truc en foutrate de Chinoisium posté par Crazytiti .

Oui et c'est pas pour rien que j'ai posté celui-la ! J'en ais un chez mes parents et il est vraiment dobé : précision inexistante, difficile à lire (il est tout petit) boitier cheap...
Tout juste bon à dire si une batterie de 12V fait 0 ou  entre 8 et 14...
Son seul avantage c'est qu'il est tellement léger que quand il tombe de la table il ne se fait pas mal.

Pour le multimètre, merci d'aller finir la conversation dans le topic adéquat :
https://forum.hardware.fr/hfr/elect [...] _372_1.htm
En lisant d'abord les conseils et références de la première page.

rat de combat > si ce sont de bons condos et que ça n'a duré que quelques secondes je pense que ça ne posera aucun problème. Il y a des marges de tolérance assez confortable, surtout pour un événement fugitif.
Un condo qui meure d'une surtension rapide, tu le vois tout de suite : il est en court circuit plus ou moins franc parce que tu percé le diélecrique.
Si tu veux les tester, balance leur une tension proche de leur tension de service et mesure le courant qui passe dedans (avec une bête alim de labo si tu as une qui descend au mA) : si une fois chargé le courant est nul c'est que le condo est intact.

Euh bonjour, c'est pour quoi ?


Merci man-x69 et TR. Entretemps j'ai remonté l'appareil mais il fonctionne donc les condos doivent être ok. L'erreur est humaine, hélas.

Plop

Y'a des gens ici qui s'y connaissent en acoustique? J'ai devant moi un appareil pour mesurer le bruit/son/jesaispasquoi, un Voltcraft SL-50 (très haut de gamme donc ). L'appareil indique 80dBc alors que c'est calme ici, on est bien d'accord que cette valeur c'est n'importe quoi? Je sais ce que c'est les dB mais ces histoires de dBa, dBc etc aucune idée et j'ai rien compris à l'article Wikipédia. Si quelqu'un pourrait confirmer que le truc affiche n'importe quoi je le démonte et le je benne.

Possible que dBc corresponde à une valeur de crête. Essaie de faire + que 80 dB de bruit pour voir si ça évolue ? Sinon c'est une histoire de courbe de réponse. Les dBA par exemple, c'est une courbe de correction reproduisant l'effet pour une oreille humaine, en gros.

Si je tappote le micro la valeur augmente (edit: et redescend tout de suite quand j'arrête), mais 80dBc "au repos" c'est pas possible?

Ça marche pas mal en général les adum. On en utilisait pas mal là où je bossais avant.

Alors non après rapide recherche, il y a trois courbes de corrections dont la dBC, avec dBB et dBA. Mais pas de raison pour qu'au repos tu aies 80dB. 80dB c'est la limite de bruit sur 8h dans le cas d'une exposition pro, donc autant dire que ce n'est pas "calme"

Si le temps est court, je dirais ça passe.

Ok donc le truc est HS et sera démonté et benné.

Merci.

EDIT: Eh ben une vraie usine à gaz ce truc, 9 CI + un COB et j'ai pas encore regardé l'autre face du PCB... On voit des traces de corrosion aussi, le truc a peut-être pris l'eau.

Je suis en train de terminer une petite alimentation linéaire symétrique et je me demande quelle est la bonne valeur pour le ripple.

Actuellement je suis à 6mV Vpp sur le +12V et le -12V, et je vois passer des petites perturbations à 20mV Vpp. Mais je n'ai aucune idée si c'est de bonnes performances ou non, ni comment améliorer ca.
L'alim est à base de 317T-337T.

Tu mesures comment et tu as quoi comme source en amont de tes régulateurs? Mesurer des mV c'est pas évident comme j'ai dû apprendre.

..


Pour mesurer j'ai mon oscillo Rigol DS1102, sonde en x1, couplage AC.

Et voila le schéma de l'alim:



Elle va servir à alimenter un synthétiseur analogique, donc j'essaye d'avoir quelque chose de propre.

De ce que j'ai lu entre temps aux alentours de 5mVpp c'est déjà pas si mal.


Le point où tu mesures va beaucoup affecter le ripple . C'est surtout dans ce cas que les sondes différentielles sont intéressantes.

Habituellement, je vise une amplitude de ripple <1% pour une alim sans prétention. Le PSRR des opamps aide aussi à être tolérant envers les alims daubées .
Généralement c'est bien de laisser le scope moyenner le signal sur plusieurs secondes pour capturer des glitches et essayer de les identifier pour les virer.
Les ferrites, les selfs différentielles et les capas X/Y sont tes amies .



Qu'appelles-tu "pompe" ?

J'imagine une pompe de charge. Enfin, c'est surement plutôt un convertisseur à courant continu élévateur de tension.

Pour les histoires de ripple, il ne faut pas mettre une limitation de BP aussi? Il me semble que d'habitude le ripple est mesuré avec 20MHz de BP, alors que le scope cité en a 100MHz.

En général on limite la bande passante quelques décade après la fréquence de coupure de la boucle (sur une alim linéaire) ou après la fréquence de découpage.

Ça évite de mesurer des trucs insignifiants qui finissent par peser, mais c'est aussi intéressant de voir le spectre du bruit, et là on peut identifier chaque composante.


Exactement
Il limite la tension et l'élève.

C'est une drôlement bonne idée ton truc.
Par contre j’imagine qu'à chaque fois que tu veux t'en servir faut le recharger ?
Et associer le bousin à une dynamo manuelle (ou un machin à bobine qu'on secoue) historie de ne pas avoir à déplacer l'objet et à le brancher ?


Quelle est la qualité de l'alimentation en entrée ?
Quelle est la charge ?

En soit il n'y a pas de bonne valeur de ripple. Tu dois comparer ta mesure par rapport aux specs de ton système.
Dans le cas des LM317, la variation de tension en load regulation c'est max 50mV et un typique entre 5mV et 20mV selon les datasheet. Donc une mesure à 6 mV ça rentre dans les specs du composant. Mais les 2 questions précédentes sont importantes.


Merci pour vos retours.

Pour le moment j'ai fait une mesure à vide et avec des paramètres par défaut du scope, l'entrée de l'alim c'est simplement le secteur, j'ai repris un connecteur d'alimentation d'une vieille alim stabilisée HS avec une self intégrée.

Je vais essayer de me renseigner pour comprendre les notions que vous m'avez donnés.


Oui, il faut recharger à chaque fois, subjectivement, c'est relativement court pour un temps d'utilisation relativement long, j'ai pas testé en vrai. Pour plus de praticité, il faudrait mettre la recharge sur le côté, mais comme c'est une balance, il y a un risque de flotte.
Le problème de la dynamo ou du machin, c'est que cela fait une dynamo et un machin L'objectif était de pas trop dénaturer l'objet pour que cela reste fonctionnelle sans trop de contrainte & modification.

On m'avait parlé de "générateur piezo" ou un truc comme cela, qui créé du courant à partir des mouvements. L'application, c'était pour faire un détecteur d'ouverture de fenêtre sans pile, le mouvement devait permettre de générer suffisament de courant pour envoyer un signal. Cela me paraitrait bizarre, ensuite j'ai des connaissances limitées.

Oui les piezo c'est notamment ce qu'il ya dans les briquets pour faire l'étincelle quand on appuie (ou sur les anciennes gazinière)
Aucune idée de comment mettre ça en application pour une balance !


En général, on place la (ou les) cellules sur un système mécanique qui résonne à une fréquence où on va le secouer, et on la câble sur un redresseur et une alim boost (parfois avec un servo MPPT) qui va charger une capa. Mais c'est assez délicat vu que les tensions varient entre des trucs très faibles à moyenne (0.2~3V, mais potentiellement 20V en cas de choc). Il y a des tas de ruses dedans, avec des tanks LC accordés sur les résonnances mécaniques.

Ça me parait compromis pour un truc fixe comme une balance, mais utilisable pour un compteur de vitesse/odomètre de vélo.

Encore moi et mes drivers de LED, ce coup ci j’ai un probleme avec un driver buck à base the LTC7803, Vin = 8.4~12.6V (li-ion 3S), Vout = 5~7V (2S), Max Iout=40A.
Le driver fonctionne parfaitement à 12Vin, par contre vers 9.2Vin il fait un tout petit flash et s’éteint. S’il est allumé à Vin plus élevé et que je réduit la tension il s’éteint vers 6~7V, ça dépend du courant de sortie.

Pour debugger j’ai désactivé la régulation courant constant (enlevé R5), là il s’allume correctement à tension plus basse, mais s’éteint toujours à 6~7Vin.
J’ai testé avec 12Vout (4S LED) et pareil il s’éteint à Vin un peu au dessus de Vout.
Le LTC7803 peut avoir un duty cycle de 100% grâce à une charge pump interne, au dessus d’un certain duty cycle il n’y a plus assez de temps OFF pour charger la capa bootstrap, et la charge pump est sensé prendre le relais, sauf que visiblement elle ne fonctionne pas du tout ?

Pour le fait qu'avec la regulation courant constant il ne s'allume pas en dessous de ~9.2V je pense que ça s'explique par le pic de courant typique au démarrage avec ce type de circuit, le duty cycle est donc plus élevé pendant un court instant et pouf il s'éteint.

La seule instruction à propos de la charge pump dans la fiche technique c'est de choisir une diode avec courant de fuite moins élevé que le courant de la charge pump, la diode que j’ai mis est 4uA max, bien en dessous, j’ai testé avec une autre de 0.5uA mais ça n’a rien changé, bref je sais pas trop quoi faire du coup, des idées ?

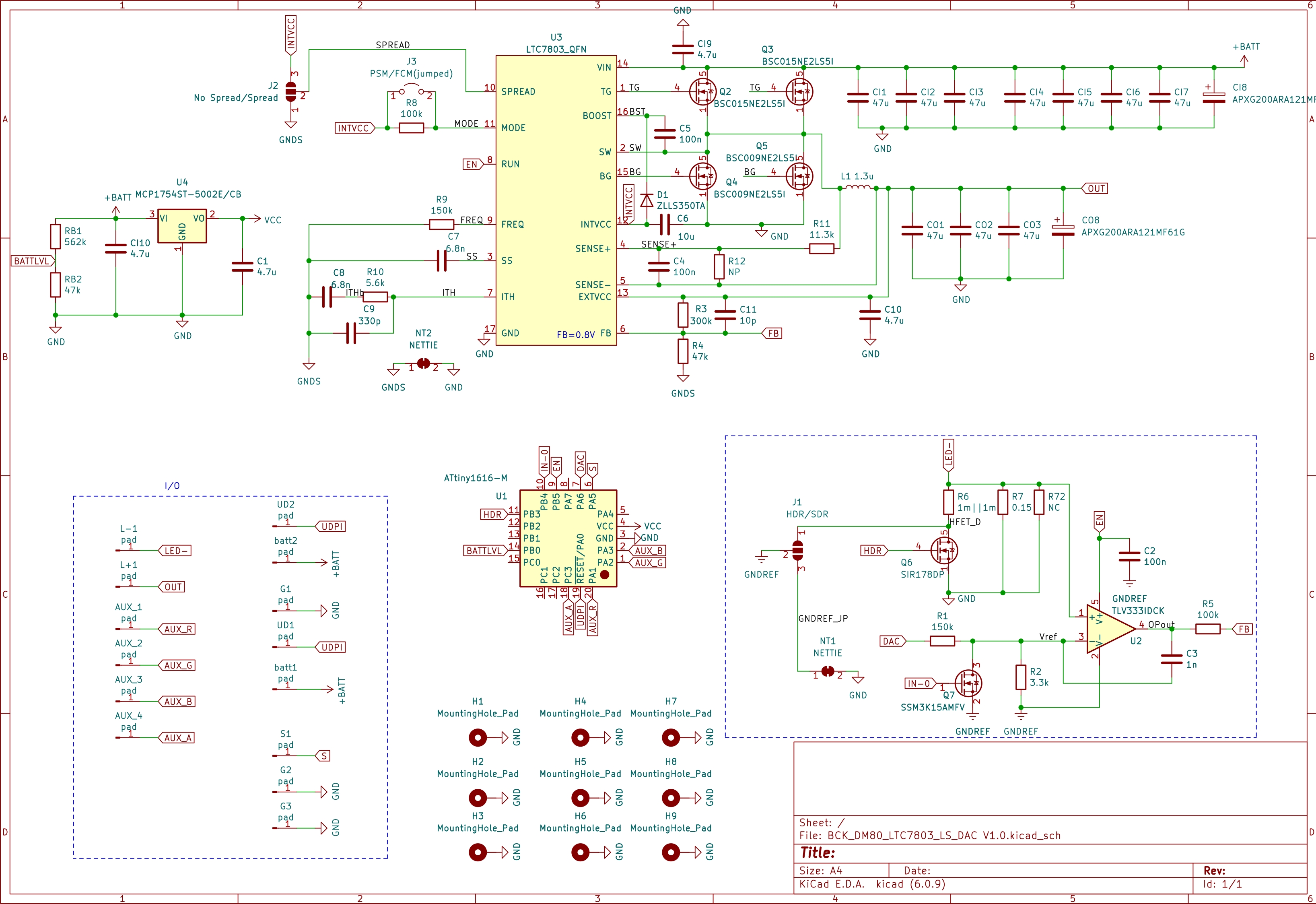

Schéma (clickable) :

Tu testes ton circuit sur une alim je suppose ?

J’ai testé avec les deux, alim et batterie.

Dites, quelqu'un sait où trouver des infos / les détails sur les inscriptions sur les vieux ATmega328P ATMEL? J'ai beau chercher, je ne trouve pas. En fait j'essaye de savoir quelle est la révision des CI que j'ai, car il y a des bugs...

J’ai remplacé le LTC7803, ça a fonctionné normalement, j’ai decendu Vin en dessous de Vout, puis réaugmenté vers 13V et le truc s’est éteint, maintenant il ne fonctionne plus à n’importe quelle tension...

Edit : j’ai pas fait attention a la capa nécessaire pour le bootstrap, il faut 100x la capa d’entrée du MOSFET, j’en ai deux de 2nF (max), ça done 400nF, bien plus que le 100nF que j’ai mis


J'imagine que tu as déjà regardé dans le dernier datasheet dispo chez Microchip ?
Je crois avoir vu l'info quelque part mais impossible d'etre sur.
