Reprise du message précédent :
Le tips 'n tricks de TI je l'étudie en pleine réalisation d'alim/mise en forme de signal faible bruit.Le sujet est un étage d'adaptation/mise à l'échelle/intégration analogique de signaux provenant de capteurs de courant et tension à destination d'adcs.
Coté courant j'ai de la relativement faible impédance niveau capteur (transformateur de courant et rogowsky) mais besoins d'une résolution 20bits enob coté adc.Coté tension je suis à seulement 18 bits mais super haute impédance de sortie niveau capteur (un pont capacitif pour venir mesurer jusqu’à 30kv).Le design intègre des opamps l'un pour passer en différentiel, l'autre pour faire une fonction analog intégrateur entre autre, bref mon budget bruit est de l'ordre de 5µV rms sur la bande 40Hz-2Khz, il va falloir creuser challenge sympa
Pour les alims analog faible signaux je pensais utiliser un tips tiré de TI (par cette an mais celle ci: https://www.ti.com/lit/an/sboa237/sboa237.pdf?ts=1672579187265&ref_url=https%253A%252F%252Fwww.ti.com%252Fproduct%252FPCM1794ATexte), a savoir utiliser un opamp à la place de LDO, ce qui peut présente une solution eleguante car moins cher qu'un ldo et présentant de bonnes perfs de bruits à basse fréquence. J'en suis à challenger la préconisation TI d'utiliser des composants spécifiques références de tensions pour les adcs avec cette alim à aop, sur le papier ca semble meilleur que les ref5040 de ce dernier par exemple .Le principe est tellement simple: on part d'un rail à nettoyer, on place un filtre rc de foufous suivi d'un opamp en suiveur pour revenir à une impédance digne d'une alim, l'opamp va etre de type haute impédance d'entrée faible vos pour la précision et on peut même encore ajouter du filtrage sur le feedback de ce dernier, hâte de présenter un prototype voir ce que ca donne
Et bonne année

et surtout bonne santé parce que y'en aura besoin , vu le bordel actuel

Bonjour, est-ce que l'un de vous saurait à quoi ressemble une antenne gps dans un téléphone portable type soc snapdragon? merci

Comme le reste des antennes "réseau" c'est soit sur le châssis et les contacts sont avec des espèces de "pogo pins" (enfin c'est plutôt des petits bouts de métal plaqués or qui sont pliés pour faire office de "ressort" ) soit c'est en surface des structures en plastique comme au niveau de l'haut parleur ou bien sur le plastique qui maintient la carte mère, les câbles type IPX/IPEX ne sont pas les antennes mais permettent de placer l'antenne à l'autre bout du téléphone (afin d'éviter les interférences si ça passe sur une nappe servant pour d'autres signaux)

Merci, je vais l'ouvrir et voir si je trouve un truc comme ça.
J'ai toujours eu un problème de réception gps avec ce téléphone. Au début j'ai mis ça sur le compte d'un problème logiciel, mais je viens de lire que certains rajoutent un petit fil de cuivre pour faire antenne et que ça résout le problème.
Je vais voir, merci

Et du coup ta pas trouvé un tuto youtube pour savoir où mettre le fil ?

non, je suis tombé par hasard sur un post d'un forum en anglais où la personne dit qu'elle a lu sur un forum chinois que blablabla sans citer ses sources

éventuellement, est-ce que ce serait ça?


Si je pars du principe que rajouter un petit fil de cuivre est la solution du problème, où le mettre?
Merci

edit non, c'est le haut parleur

Ca serait plus simple d'être précis en fait :
- Modèle du smartphone ? (Parce que "smartphone avec soc snapdragon, bah voilà quoi, tous les smartphones snapdragon ne sont pas basés sur la même carte mère...)
- Quel est le problème avec l'antenne GPS ?

C'est un redmi note 7 que je ne veux pas mettre à la benne.
Le C/N du signal vaut 15 db-Hz et permet difficilement de faire le fix gps, alors qu'un autre téléphone au même moment a un c/n de 36 et fix instantanément.
d'après le post il faudrait aller triturer l'antenne et / ou rajouter un peu de cuivre pour faire antenne, et que ce serait un défaut de quelques séries du modèle

Hum ya un portugais qui dit qu'en changeant sa localisation pour la france ça a résolut son probleme de GPS.
https://www.youtube.com/watch?v=EIVCUlT4_j4
Une review du tel à constaté le même soucis et a donné un lien vers un fix mais le lien est mort.
D'autres indiquent que le bug est apparu avec une certaine version de MIUI et aurait été résolut par la suite :
"Change your region to mexico then upgrade to 10.3.12, had the same bug, updating fixed it"

je n'utilise pas la rom officielle, sinon ça aurait été trop simple.
Depuis toujours le signal est faible (plus de 2 ans, disons). Comme mes pratiques ont changé et que j'ai besoin d'un gps, je m'en occupe seulement maintenant

Alors si avec la rom officiel il capte correctement, je doute qu'en ajoutant un fil avec une rom à problème cela l'améliore

https://forum.xda-developers.com/t/ [...] m.3960702/
"Unfortunately, depending on the batch, some Redmi Note 7 Pro suffers from a hardware issue rendering the GPS nearly unusable. You can find out if yours suffer from it by using GPS test apps. That's the bad news. The good news is it's a relatively easy and free fix. It takes some time if you do not have warranty."

"Unfortunately, from what you described, your device may suffer from the GPS hardware issue. Refer to my other reply to find out for certain. Fortunately, it's a relatively easy fix. If you have access to Xiaomi warranty, the repair center will fix it for you in under 15 minutes. If not, you do have to open up the back of device, locate the GPS antenna, and rub them slightly to remove some sort of coating. This will solve the issue 100%."

En tout cas sur la photo que j'ai prise, c'est pas l'antenne gps, c'est le haut parleur

Je commencerais par regarder ce qui est connecté sur les 4 zones que j'ai entouré ci-dessous :


Mon prog de dessin buggue à mort, je ne peux pas changer la couleur ni l'épaisseur des cercles

Un chaine tutube qu'est pas trop mal (cours d'electro)
https://www.youtube.com/@EricPeronnin/videos

Hum le mec de xda-dev dit "locate the GPS antenna, and rub them slightly to remove some sort of coating"
Et les mecs de xda-dev c'est des bons (je ne dit pas du tout ça car j'ai posté un bootloader custom las bas ^^)

J'en déduit que l'antenne GPS fautive n'a pas de prise mais est constitué de lamelles de contact et que la surface sur laquelle ces lamelles s'appuie a loupé une étape de nettoyage...

@Aline BOQS : je vais voir ce que tu dis. C'est plus compliqué parce qu'il faut que je déconnecte toutes les nappes et que je sorte la carte mère. Je vais le faire.

@crazytiti : le mec de xda a moins de 30 posts à son actif est s'est arrété en 2019. donc d'un coté, oui son info est intéressante, de l'autre, aucune preuve. Aussi, comme lineageos passe en version 20 prochainement sur ce téléphone et que la mise à jour ne peut pas se faire en OTA pour ce changement, je vais profiter de l'occasion pour remettre la rom stock, et voir. Comme ça tous les doutes sont levés. Je ne crois pas à un problème de ROM, mais c'est l'occasion, comme de toute manière j'ai pété la vitre arrière et que j'attends sa remplaçante

Merci! je vous tiendrai au courant


Les connecteurs d'antennes ressemblent à ceci (entouré en bleu)

Il faut donc vérifier que chaque contact se fait bien sur les plastiques et le châssis (donc le plastique sur la carte mère, le châssis sous la carte mère et pareil au niveau du connecteur de charge/haut parleur en bas), éventuellement les redresser délicatement.

Edit : éventuellement tu peux utiliser l'application "GPS status" pour mettre à jour les données A-GPS, ça permet le fix beaucoup plus rapide

J'ai compris que si ya vraiment un défaut l'appli ne permet pas d'améliorer le fix, ce serait un bon test aussi.

bon, je vais arrêter là.
Après avoir remis la rom stock, le signal est toujours aussi dégueu mais le fix est rapide.

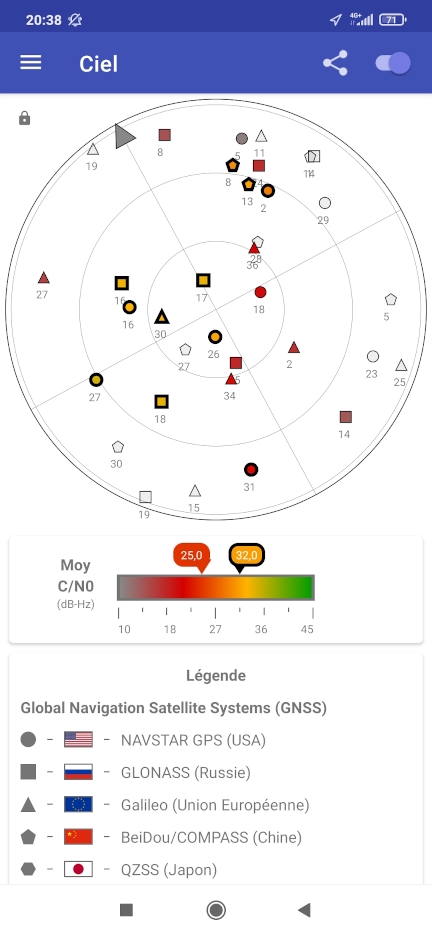

J'ai tout démonté et passé les contacts à l'alcool. Le c/n donné par GPSTest passe de 19 à 24, donc c'est mieux mais...
J'ai essayé le fil de cuivre sur les pinouilles pour faire antenne... aucun résultat.
J'ai passé tellement de temps cette année à jouer avec les injections AGPS, la bidouille du fichier gps.conf (changement du serveur ntp etc...) que je sais que je ne dois rien conclure de tout ça, et que demain ça va recommencer.
Merci quand même

Hello à tous!

Vous savez ce que c'est ce genre de "PCB" flexible?



https://youtu.be/91yTn5wFgZk?t=824
ça m'intéresserait de faire des petites animations lumineuse sur mon village de Noel

Niveau animation c'est un fil par led ? Programmation arduino? Le mec est balèse en tous les cas

merci à vous!

Ça s’appelle flexible PCB, ou FPC (flexible printed circuit)

Je les commande chez Oshpark car je ne fait que des petits FPCs et 3 suffisent, genre moins d’un demi pouce carré donc moins de 5$ pour 3 copies.
Sinon ça coûte assez cher, par exemple chez ALLPCB le prix de base est 86$ + cout/surface (qui n’est pas très élevé).

merci bien

ouaip pas donné effectivement...

Sinon tu fais de "l'adressage" de LED CMS? tu utilises quoi comme matos et software?

Tu connais les LED adressables genre 2812 et tout ça je suppose? Après ils sont peut-être trop grand pour tes miniatures? Sinon sur ces FPC je pense que tout les LED doivent être en série ou groupés, mais pas en individuel. Par contre sur Ebay/Ali on pouvait trouver des petites LED CMS "standard" avec des fils fins soudés, peut-être ça pourrait servir? Après reste la question de comment commander tout ça, mais un Arduino avec des 74HC595 peut suffir. Bon, y'aura toujours le soft à faire. Tu cherches un truc prêt à l'emploi ou tu veux bricoler?

Merci!

ouai merci pour l'idée des led smd câblées    je vais m'amuser avec ça

faudrait juste trouver un 'soft" arduino "conviviale" (sans pisser du code) qui permette de gérer tout le bousin

Sur le topic arduino un mec viens de parler de VIXEN light qui est spécialisé dans l'animation de guirlande de noel.
Va jeter un oeil
http://www.vixenlights.com/

T'as besoin de lunettes toi.

(C'était calagan57 lui-même. )

Bon bah les gars, merci.Je viens de le faire en mode "plus rien à perdre". J'ai mis un coup d'étain sur tous les connecteurs d'antenne.
Ca marche

Sauf que ton alliage d'étain va s'oxyder et ça va remerder.
Il fallait juste bien nettoyer le placage en or du contact à ressort.

@antiseptiqueincolore tu verra bien comment ça évolue...

Ouais c'est clair, l'étain n'est pas future proof, mais là c'est trop tard le mal est fait

Il peut mettre un coup de vernis incolore pour isoler l'étain de l'air ambiant.

ventilation filtrage en chinoisium
https://fr.aliexpress.com/item/1005004795640997.html


Autant s'acheter un ventilateur 12V type Delta/bien puissance, une alim 12V 1~2A, une grille pour le ventilateur et quelques filtres charbons actifs, ça coûte moins cher et ça se monte en 15min tout en étant plus perf

Le filtre ressemble plus à un carré de mousse qu'à un filtre, à ce prix là ils doivent être rentables à produire .

Clair qu'à ce prix là ça vaut pas du tout le coup.
Par contre, ventilo 12V bien puissant = bruit, pas franchement la meilleure option. Surtout qu'avec un petit diamètre ça veut dire qu'il faut mettre le machin à 30cm de la zone à ventiler pour que ça fonctionne.

Une idée comme ça, comme filtre on peut acheter des filtres souples génériques à hotte, c'est pas très cher et souvent fait de plusieurs matériaux (sauf filtre pourri évidemment).

Par contre la conversation est plus appropriée pour ce topic là : https://forum.hardware.fr/forum2.ph [...] 0&post=372

Salut,

Si jamais vous avez une estimation pour mon matériel ?

https://forum.hardware.fr/hfr/Achat [...] 4711_1.htm

Fais gaffe, les topics d'estimation sur A&V il me semble que c'est uniquement pour le matériel informatique, hard ou soft, là je pense que t'es hors limite.
Par contre y a un topic global pour le matos électronique : https://forum.hardware.fr/forum2.ph [...] ost=678145
T'auras plus de visibilité et pas de souci côté charte comme ça.

C'était quoi le projet ?

Perso je dirais vendre les RaPI séparé du reste. Et les circuits imprimés ne valent rien sauf si quelqu'un a exactement le même projet, sinon ->DEEE (beau gachis).

En noir c'est des connecteurs RF de test en usine (j'ai vu les mêmes sur un modem 4G Netgear M1), ce n'est pas des connecteurs MHF/IPEX standards.

En rouge, ca ne serait pas le vibreur/moteur?


le truc carré c'est un haut parleur
