Reprise du message précédent :


Il l'a dit pour bricoler

Tant qu'à faire, si quelqu'un trouve une alim AC 300V 30A réglable en fréquence je veux bien qu'il m'en mette une de côté aussi, ça peut servir

Avec un poids de 50kg, c'est compliqué à transporter

Surtout dans le TGV

C'est donné .

Mes alims de labo Hameg et Lambda sont sûrement plus chères alors qu'elles sont loin de sortir 9kW, sans parler des Tek/Agilent à 4 quadrants et précises.

Par contre, s'il veut un truc à fréquence fixe, un gros autotransformateur peut être une bonne solution . Il faudra sûrement sortir 1~2kEUR vu les prix du cuivre et de la ferraille.

Une question de noob : je suis en train de (tenter de) remettre en état une chaîne stéréo des années 70-80.

Dans la platine tourne-disque, j'ai au moins un condensateur 4700uF 16V qui a cramé (si j'en crois les flammes et la fumée quand j'ai branché l'appareil ) ... en cherchant un remplacement, j'ai vu qu'à capacité et tension égales, les versions actuelles étaient beaucoup plus petites : parmi les choix possibles, est-ce qu'il y a des critères additionnels à prendre en compte, avant de choisir par exemple sur https://composant-electronique.fr/c [...] n-maxi=16v ? Merci

(également, le condo cramé est axial, contrairement à ce qu'on trouve sur la page ???)

C'est la bonne techno (électrolytique, film, tantale, etc.) ?
Et des condensateurs axiaux, ca se trouve encore un peu : https://fr.rs-online.com/web/p/cond [...] es/7076704

rs-particulier -> livraison gratuite les weekend en plus

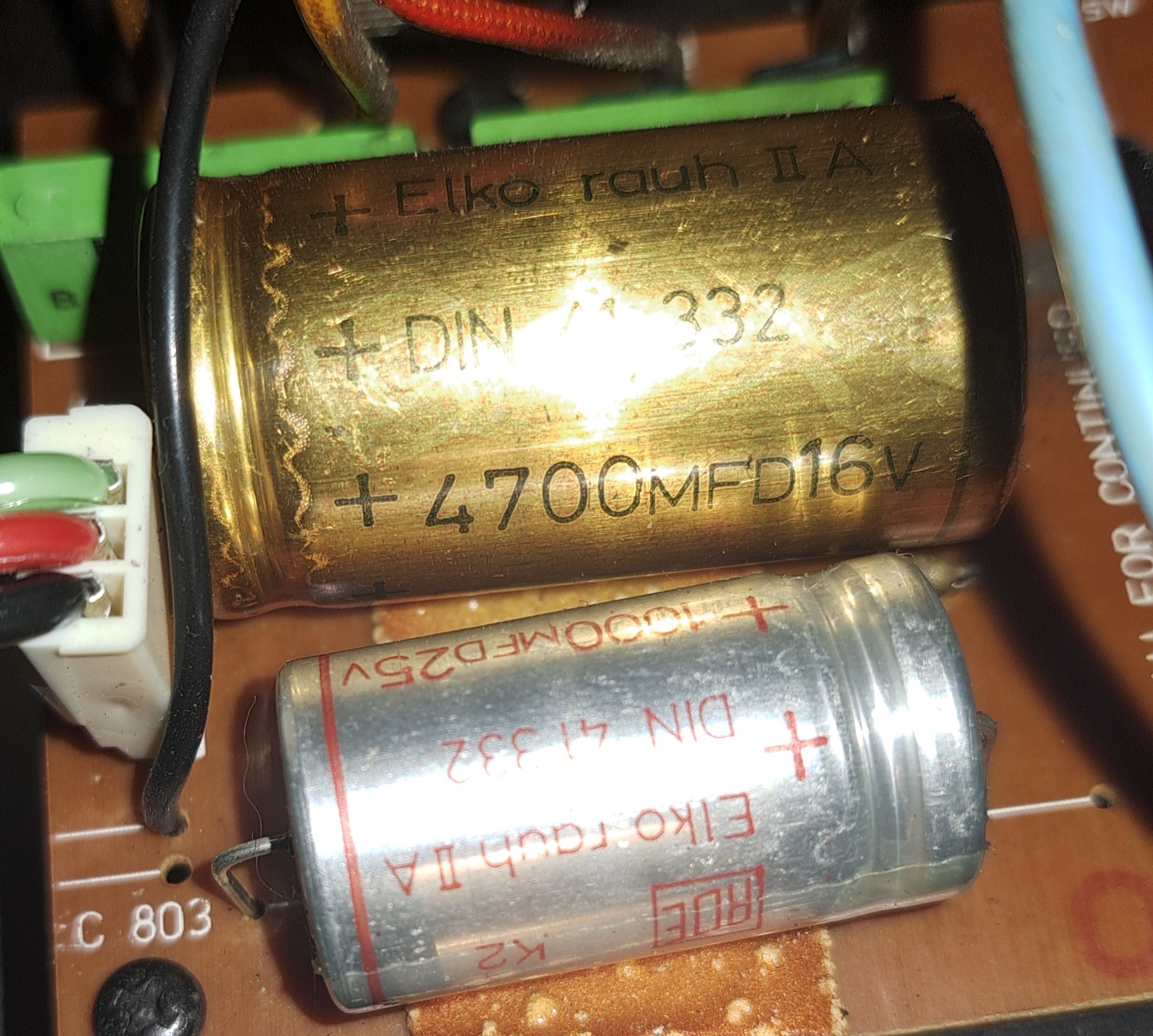

A vue de nez électrolytique, si j'en crois ce que j'ai trouvé sur internet avec "Elko Rauh" (visiblement du matos allemand, c'est une chaîne hifi Braun)



(le 4700 a flambé, tant qu'à faire je vais changer l'autre aussi)

EDIT : merci pour le lien, mais c'est lourdingue d'être obligé de les commander par x5
1 Article 13,07 €
Frais de traitement 8,50 €
TVA 4,31 €
Total TTC 25,88 €

Ca me revient à 25 balles le condo utile

Les photos des sites de vente sont trompeuses, le condensateur de RS mesure 16 mm de diamètre pour 36 mm de long. Ca me semble bon par rapport à ta photo et la mise à l'échelle avec le connecteur.

Soit déjà content qu'ils soient disponibles par 5.
Parfois je commande 100 pièces alors que je n'en ai besoin que d'une pour une maquette...

Et passe commande sur le site pour particulier. Le dimanche, les frais de traitement sont gratuits.

Ouaip à la louche c'est les dimensions qu'il me faut. Sinon c'est dégueu si je coupe les pattes au ras du condo pour souder un radial directement sur les pattes, histoire de pas être gêné par l'écartement ?

Oui, Elko=Elektrolytkondensator.

Et puis 4700µF en film je voudrais voir ça.

EDIT: Si c'est pas urgent, peut-être que tu peux t'associer avec quelqu'un pour faire une commande ailleurs? Chez Farnell p.ex. les FDP sont gratuits à partir de 30€ HT et ils vendent plus à la pièce, mais je sais pas pour les condos axial.

Ben je cherche pour l'instant sur tous les sites que je trouve, soit ils ont pas les 2 condos que je cherche, soit les fdp sont exorbitants, soit le site marche pas

Et dans ma bousie je suis pas sûr de trouver une boutique physique

A première vue Farnell ça semble bon, après faut voir les prix et les dimensions.
EDIT: En fait non, envoi depuis les US donc cher. Désolé.

Si tu ne tiens pas à restaurer le truc dans son état original un condensateur radial et deux bouts de fil.

Ouaip, ça revient à 40 balles les 2 condos ... j'ai trouvé chez Conrad pour 2 fois moins cher :

https://www.conrad.fr/fr/p/vishay-2 [...] 46082.html
https://www.conrad.fr/fr/p/vishay-2 [...] 46002.html

Oui désolé, voir mon EDIT...

15 balles en passant par RS particulier (en étant connecté = frais de ports gratuits)
https://media.discordapp.net/attach [...] 221945.png

Ah oui mais moi pour 17 balles c'est 2 condo ... je vais y aller à l'économie car je ne sais pas si ça sera réparable (avec mes compétences) au final : l'ampli a au moins un condo pété aussi, le tuner ne garde pas les stations en mémoire, le lecteur de K7 couine à mort, les mousses des enceintes ont disparu, et je ne sais même pas si tout ça produit du son

(sans compter la connectique préhistorique qui nécessite des adaptateurs partout, genre le port casque c'est une DIN 5 broches avec centrale)

Et à 15 balles c'est 5 condos...
Edit : liste déjà tous les condos morts

Liste tous les condos tout court en faite.
Ils ont du tous sécher/se mettre en court circuit
Tu peux aussi les replacer pour test par de la récup dans une alim atx pourrie
Il ya des 16v sur la sortie 12v, même si tu ne trouve que 2200uf ton ampli devrait fonctionner

Tiens, y'a des gars aux US qui ont fait du reverse sur Starlink pour l'utiliser comme GPS. https://hackaday.com/2022/10/22/whe [...] nk-signal/

La publication est bourré de formules, mais ça pourrait intéresser les ingés ici... Perso j'aime pas, c'est pour les militaires encore (voir à la fin du pdf).

J'avoue que j'hésite, j'ai pas encore testé le son mais y'a plein de trucs qui marchent comme entendu (leds, boutons etc), ça me gaverait de péter un truc parce que j'ai voulu trop bien faire

Y'a environ 40 capas sur la platine disque seule, et on va pas se mentir j'ai pas les compétences pour comprendre ce qu'il se passe (je ne sais même pas à quoi servent les différents types de capa par exemple)

Salut, j'ai un piano électrique (korg sp250) dont l'un des enceintes grésille au bout d'un moment. En général, si on éteind et qu'on redémarre, ça passe, mais pas plus de quelques minutes.

Pour le moment, la solution a été de couper net l'enceinte en question.
Rien de visible sur la carte en l'état. Ca peut venir de quoi habituellement ce genre de problème ? Condo, haut-parleur lui même?

Comme ça peut passer après extinction, j'ai tendance à penser condo ?

Salut,

je bricole pas mal de matos audio ancien & suis étonné qu'une capa elco 4700uf/16v ait pu partir en flammes & fumée...

On voit plus souvent les capas reliées au secteur 230v (sur l'inter M/A par ex) engendrer ce genre de phénomène, comme les "fumeuses" Rifa bien connu des dépanneurs.

J'ai déjà eu ça sur de la CM de ~2002 avec ses condensateurs 16v (pour filtrer le 12v)

J'ai déjà eu un électrolytique en court-circuit, j'imagine qu'avec suffisamment de puissance qui sort de l'alim ça aurait pu partir en fumée...


Salut,
Il faudrait en premier identifier si cela proviens du haut parleur ou de l’électronique.
Un échantillon sonore du craquement aiderais.
Tu peux aussi souder un autre haut parleur à la place de celui qui grésille et voir si ça se reproduit.

Plop

Quelqu'un saurait identifier ce composant mystère? J'en ai plusieurs, origine oublié , une alim je pense. Ils sont dans des espèces de capotes en silicone. Résistance infinie, capacité <1nF. Je garde ou je benne?


Je dirais capa classe Y 330pF, ça peut servir en anti-spark sur un inter ou dans un filtre secteur.



C'est pas l'apparence typique, mais ça pourrait être des MOV non ?
Ca expliquerait ce que tu mesures, et le fait d'être enrobées (pour contenir les explosions éventuelles).

HP je ne pense pas si ça varie dans le temps. Et si ça grésille même quand il n'y a aucun son, le HP ne fabrique pas de l'énergie par génération spontanée si on ne lui envoie rien.
Un condo possible, oui, mais également un ampli op foireux ou des soudures sèches ou une contamination du PCB. Déjà bien nettoyer le machin et vérifier les soudures, mesurer aussi les alims, pas besoin de changer de composants pour tout ça .

J'avoue que je me suis pas trop posé la question quand j'ai vu le truc se passer sous mes yeux

Je posterai une photo de la capa cramée, même sans l'avoir vu en live y'aurait aucun doute... J'ai peut-être une alim habitée par le démon

(j'espère juste que ça cache pas un problème plus grave genre le transfo juste en amont à été court circuité et la capa s'est pris du 220v, mais j'imagine que dans ce cas ça aurait été un désastre)

Pour donner une idée, c'est la 4700 en bas à gauche qui a pris cher, visuellement le reste a l'air impec :

Les électrolytiques qui ont été stockés longtemps hors tension ont un risque d'avoir la barrière d'oxyde d'aluminium dégradée. Celle-ci se reforme naturellement sous tension mais si la remise sous tension est trop brutale il y a un risque de créer un point chaud et paf le condensateur.
Dans son cas ça ne m'étonnerait pas trop.

Gonzoide regarde si t'as pas des condensateurs avec marqué "RIFA" au passage, ceux-ci sont réputés pour partir en fumée aussi avec l'age

J'ai rien vu, mais effectivement la chaîne a été stockée 10 ans sans fonctionner

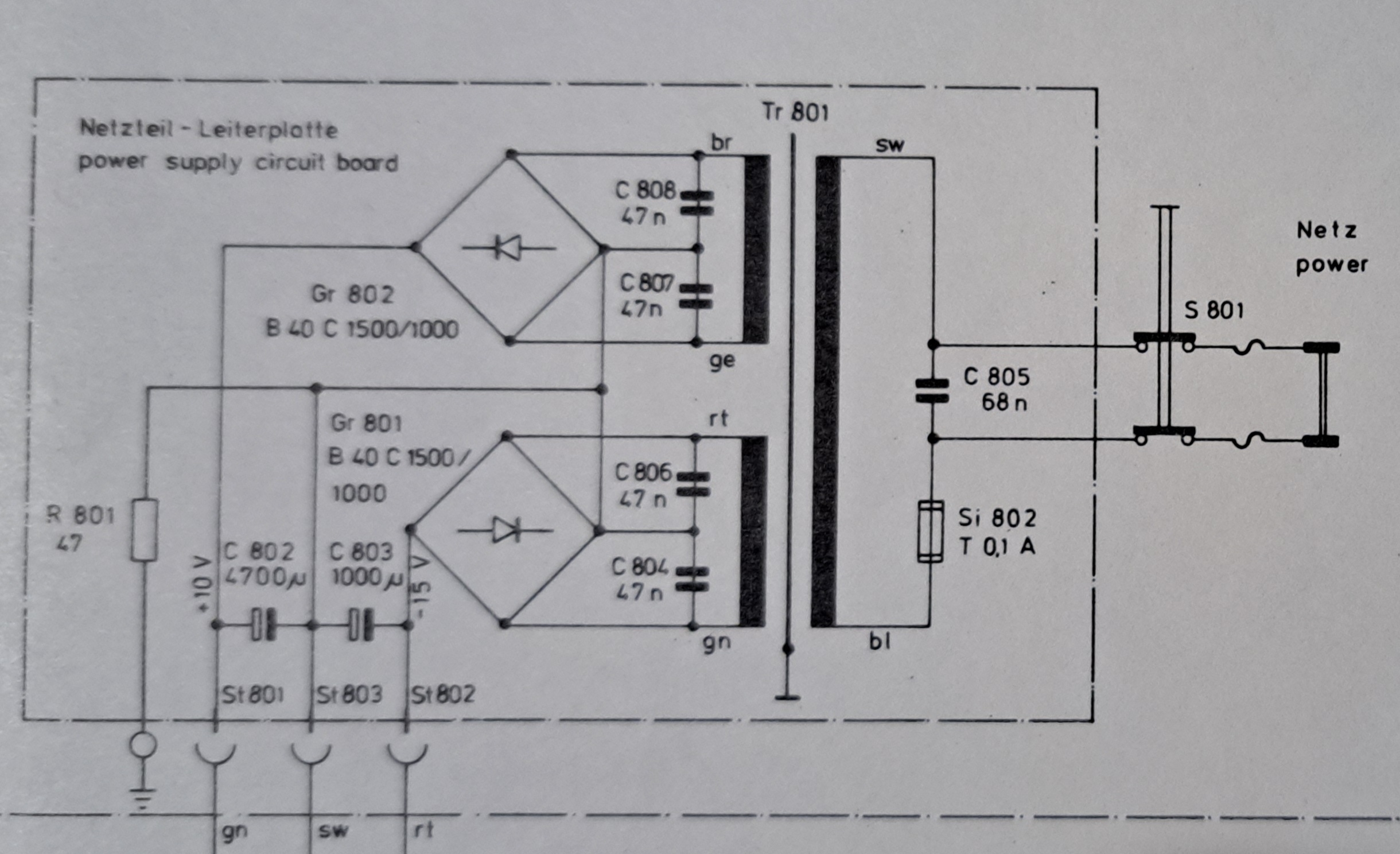

Typiquement C805 68n coté primaire:






Possible, en tout cas plus probable qu'un condo je pense car pourquoi "emballer" un tel? Dommage, j'ai pas d'alim "haute tension" pour tester... J'en fais quoi du coup?

Merci.

et +1 pour virer les vilains RIFA de tout les appareils!

C'est marrant que les alim du rail positif et du rail négatif ne soient pas du tout symétriques niveau capa de filtrage, ça sent la petite économie


On trouve couramment une capa emmaillotée de la sorte en anti-amorçage sur l'inter secteur:



Ex d'un inter pioneer des 70'.



700 deutsche mark en 1980 comême... S'ils ont fait des petites économies c'est vraiment rat

Ah oui, ça y ressemble. J'ai branché le truc sur mon LCR-mètre, il me dit 302pF @1kHz. Mystère donc, soit une capa soit un MOV...

Ca pourrait être un 330pF disque. On saura jamais
