Reprise du message précédent :
Je ne connais pas ton Imax pour te le confirmer

je ne connais pas précisément le Imax non plus.

Il y aura un arduino micro, donc 50mA + 5Led de 20Ma + le pilotage 2 transistor 2N2222 et 2 MOSFET HY1001.

Le pilotage des transistors et mosfet me semble anecdotique ( mais je suis loin d'être un expert), pour le reste ça fera donc 150mA au maximum.


Je ne suis pas un expert non plus !

Le datasheet indique :


Pour Umax = 42 V et I max = 150 mA, on serait plutôt dans la région de 1500 μH.

Attends la confirmation d'un participant plus qualifié que moi !


Oui exacte, 1500 semble une valeur correct.

À voir si j'ai d'autres réponses

Pour les condo on essaye de prendre une tension 2 fois supérieure à la tension d'utilisation.
Donc du 25V en sortie, en entrée tu peux mettre un 63V ça devrait aller.

Bonjour à tous,

Je travaille pour une grosse boite, et on cherche un mouton à 5 pattes en CDI sur Rennes.
Un gars qui s'occuperait de gérer un petit labo d’électronique, de maintenir les équipements ( calibration annuelle par exemple ), d'acheter l'outillage selon les projets pour compléter le labo, mais aussi d'imprimer des petites pièces en 3D, monter des manips, souder un truc par ci et percer un trou par la.

Je ne suis pas sur que ce type de demande à sa place ici donc que les modérateurs n'hésitent pas à me le faire savoir.
Si c'est ok je pourrais développer.




Dommage je n'habite pas a rennes
Et c'est payé au SMIC j'imagine ?

Je n'ai aucune idée de l'enveloppe dédiée à ce poste ( je suis ingé électronique chez eux, avec aucun rôle de manager ), mais je peux mettre en contact avec la personne chargée de recruter ce profil.
Ils cherchent un jeune qui ne possède pas forcément toutes les compétences et qui pourra être formé en cas de besoin. Mais ils cherchent aussi quelqu'un de débrouillard, qui réfléchi bien et multi taches ( d’où le mouton à 5 pattes ). Donc ça ne sera pas un poste à 50k€+

Je dis peut être une connerie mais je pense que le mini a demander est 35k€ ça devrait passer. Peut être + selon profil mais encore une fois je n'en sais rien.



Faut chercher un mec qui bosse dans un fablab/tecshop, ils ont l'habitude de se faire exploiter au SMIC tout en maitrisant tous les appareils et toutes les techniques, et en ayant en plus un bon relationnel

Blague à part, pas de problème pour moi de poster ce genre de demandes, tant que ça reste marginal (et vu que tu dois être le premier on peut dire que ça l'est ).

Non, c'est là : https://forum.hardware.fr/hfr/elect [...] et_2_1.htm
Tu peux supprimer ton message ici et poster là bas stp ?


Oui j'ai pensé au fablab direct mais je me suis qu'un habitué d'un fablab + forumeur hfr et bam, on avait la perle

Le but n'est vraiment pas d'exploiter quelqu'un mais d'avoir un gars touche à tout et qui n'a pas forcément envie de s'enfermer dans une seule discipline.
Perso je trouve le poste plutôt sympa, en plus il va devoir me côtoyer donc les conditions de travail sont exceptionnelles

C'est con ca me correspond, j'habite sur Rennes, mais c'est pas assez bien payé pour que je lache mon taf actuel

Faire le taf de ses rêves ça n'a pas de prix (à moins que tu ne le fasse déjà ?)

Une batterie lithium Polymère (lipo) de 7,4 volt, c'est normal un voltage de 8,38 volts chargée à fond ?

Oui, 3,7V c'est la tension de référence du LiPo donc 2S, 7,4V et ça charge ensuite jusqu'à 4.2V par élément ou 8,4V pour une 2S.


tension

et oui, comme dit MM c'est tout à fait normal.

genre sur ma moto c'est 96v nominal et 116v chargé à fond (ça fait 4.15v par cell car il y a une grosse marge de protection)

Et on considère qu'il ne faut pas descendre en dessous de 3.5-3.6V (mesure à vide)
Sur les li-po et li-ion on a une relation directe entre la tension de la batterie et la quantité d'énergie restante.

Merci beaucoup de vos réponses rapides et pertinentes

Sinon j'ai une batterie lithium ion de trottinette électrique de 48 volts et 13ah (54 volts une fois chargé), et le seuil de coupure sur l'ordinateur de bords qu'on peu paramétrer est à 39 volts par défaut. Donc je peu descendre un peu si besoin a 36 volts si j'en crois les infos de crazytiti.
Le soucis est que si la batterie est faible et qu'il y a un gros effort a faire (monté une cote) la tension peu temporairement descendre au seuil de coupure et le BMS se met en sécurité, mais c'est inévitable je pense. Je pense que ça peu concerner aussi les voitures électriques.

Avec le Li-Ion, on peut descendre un peu plus bas que le LiPo mais 3,2 V par élément mesurés en charge est un seuil de sécurité.

D'après les éléments que tu fournis, 48 V nominal, 54 V chargée, ta batterie serait une 13S (à vérifier), soit 13 éléments en série. La limite de coupure est donc de 42 V. De toute façon, en deçà, il ne reste plus beaucoup d'énergie.

Si tu peines en montée, ça veut dire que le courant de décharge de la batterie est insuffisant, par usure ou par mauvaise qualité des cellules.

Oui je vais mettre dessous la courbe capacité/tension d'une li-ion lors de la décharge, à la fin la tension descend très vite donc ya pas grand chose à gagner.
De plus les li-ion et li-po s'abiment très vite si la tension est trop faible.
En modélisme avion on n'utilise jamais les 20 derniers pourcent par exemple.
Votre téléphone fait pareil, quand il indique 0% et qu'il s'éteint en faite il y a au moins 10% restant dans la batterie...

NB : pour une li-po c'est de même forme mais décalé vers le haut.

Un graphe intéressant sur l'effet de cycles de charge/décharge différents au niveau de la capacité :

( https://batteryuniversity.com/artic [...] -batteries )

Si l’on tient à sa batterie ou à ses accus, il vaut mieux en effet limiter le cut-off. Cela dit, est-ce que l’on perd beaucoup de mAh entre une coupure à
3,2 V et une coupure à 3,0 V par exemple pour le Li-Ion ?

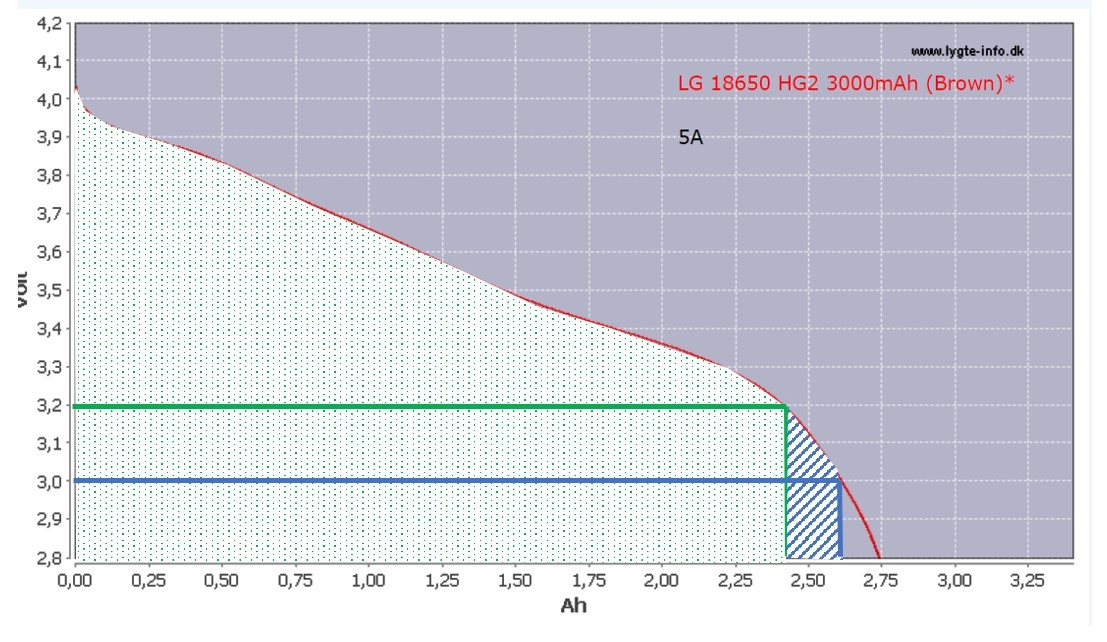

Les mAh, c’est bien, mais ce qui compte, c’est l’énergie. En image, l’énergie, c’est l’aire sous la courbe de décharge postée par Crazytiti  U = f(q). Comme elle était assez dense, j’ai récupéré sur le site d’HKJ celle d’un accu que j’apprécie le LG HG2.

Je n’ai pas voulu trop forcer pour plus de clarté sur le graphique, j’ai pris une décharge à 5 A, l’accu pouvant tirer 20 A.
La zone que j'ai remplie de points verts correspond à l’énergie restituée avec une coupure à 3,2 V. Celle hachurée en bleu est le gain supplémentaire avec une coupure à 3,0 V. Vaut-il la réduction de la durée de vie de la batterie ou de l’accu, à chacun de voir.



Comment traduire ce graphique concrètement ?
Il met en évidence a quel niveau de batterie , il faudrait recharger dans l'idéal pour préserver la batterie ?
Je sais que à 80%, c'est le niveau de "stockage", ou les lithium ion on le moins d'auto décharge par exemple.

Petite anecdote avec mon chargeur de batterie de ma trottinette en 48 v, quand je le débranche, la led reste trés longtemps allumé, environs 2 minutes. Et j'ai toucher la prise débranché du chargeur, les deux embout sans faire exprès, et j'ai eu une petite châtaigne quand même

Les capa qui ne sont pas encore vidées

Le stockage se fait habituellement à 50% de la charge, soit 3,75 V environ. Les chargeurs de modélisme ont généralement une option storage qui stabilise la  charge à 3,8 V.

Quant à la meilleure pratique pour faire durer ses batteries ou ses accus, le problème est différent si l’on parle d’un accu à quelques euros ou d’une batterie à 2 ou 300 € destinés à de la mobilité et d’une installation sédentaire à plusieurs milliers d’euros.

Dans le premier cas, une bonne pratique de compromis est de régler le cut-off min à 3,2 V pour le Li-Ion et à 3,4/3,5 V pour le LiPo. Ces tensions sont mesurées en charge par le dispositif de contrôle. Une fois l’élément retiré et au repos, la tension remonte un peu, c’est normal. Si le chargeur le permet, stopper la charge à 4,1 V permet de doubler la durée de vie avec une perte de capacité acceptable.

Dans le second cas, dans une installation photovoltaïque équipée de batteries au plomb par exemple, on utilise seulement 20% de la capacité, davantage pour le lithium.

C'est surprenant en effet. Le plomb en usage standard, c'est entre 30 et 50% de capacité utile, lien exemple. 20% c'est dans le cas où l'on souhaite prolonger la durée de vie.

Le Li-Ion, c'est 80% en usage classique. D'ailleurs, sur la courbe que j'ai postée ci-dessus, avec 5 A de décharge et un cut-off à 3,2 V, on obtient environ 2,4 Ah, soit 80% de la capacité totale du LG HG2

En stationnaire, on utilise plutôt le LiFePo qui a une plus grande durée de vie et on limite l'utilisation à 50% si l'on veut la prolonger.

Le LiFePO4 cycle mieux que du NMC. Mais il y a moins d'énergie dans la boite.
Pour le plomb, on recommande souvent de ne pas dépasser 50% de profondeur de décharge.
Du lithium, entre 20 et 80%, c'est 5000+ cycles.

bonjour

j'ai eu un petit échange avec une entrepreneuse, et j'en suis venu à l'interrogation suivante :
existe-t-il des schémas électroniques libres, d'appareils basiques (clés usb, horloges/montres basiques, accessoires variés) disponibles sur internet?
est ce qu'il est possible de les faire réaliser, avec les composants?
l'idée étant de voir si à la fois pour un commerce de niche certains ont tenté l'aventure (ou peut etre grouffre à énergie je sais pas), mais aussi pour des prototypages dans l'électronique?

certains ici ont ils déjà réalisé des circuits électroniques en les faisant fabriquer par des tiers?

merci, c'est juste que c'est un sujet qui m'itnersse et je me demandais si c'était réalisable

Ça dépend ce que tu cherches.
Il y a très souvent des schémas et parfois des exemples de layout ou de code fournis par les constructeurs de composants.

Je vois très souvent des gens copier-coller des exemples pour leurs premiers prototypes.

Il existe aussi des tas de plateformes avec des schémas et parfois des projets complets (par exemple Hackaday).

Il existe aussi un paquet d'entreprises qui fabriquent les PCBs et assemblent les composants dessus (par exemple : Cirly, PCB-Pool, Würth).


Oui, il y a un label Open Source Hardware (OSH) qui existe. On trouve aussi plein de schéma un peu partout sur le net pour la réalisation du PCB et les fichiers associés c'est moins courant.



Oui si tu as les fichiers de fabrication du PCB, la BOM, rien ne t'empêche de les faire fabriquer (si c'est open source et selon les conditions de partage)



C'est-à-dire ?
Tu veux vendre des trucs open source ? Tu veux être un fabricant de cartes électroniques ?

La fabrication d'une carte électronique, très succinctement :
- Création schéma et PCB : fait en interne ou sous-traité à un bureau d'étude, SSII, indépendant, etc.
- Fabrication PCB : l'essentiel des usines est en Chine, on peut s'adresser soit directement à un fabricant soit via un broker. Certains fabricants sont spécialisés dans le faible volume
- Assemblage des composants : c'est fait chez un EMS (Electronic Manufacturing Services) qui récupère les PCB et les composants et va les souder et réaliser des tests. (Parfois tu peux t'adresse seulement à l'EMS qui fera frabriquer (ou fabriquera) les PCB)



Oui c'est mon travail



Je sais pas trop ce que tu souhaite faire.
Si tu veux être un intermédiaire pour faciliter la fabrication de cartes, pourquoi pas mais t'as intérêt à justifier les coûts de tes services par une plus-value sur les conseils, la connaissance du marché, etc. Or vu les questions posées, ça me paraît limite.
Si tu veux vendre des montages open source, bah encore faut-il que ça se vende réellement. De plus des volumes faibles ça veut dire des coûts élevés car il y a des coûts fixe dans la fabrication des PCB et l'assemblage. Donc pour avoir des prix intéressants, il faut faire du volume.
Mais si tu prends les Arduino, je sais plus si Arduino en soit est open source ou s'il y a des copie open source, mais si tu veux en produire 10, quand Arduino en produit des millions, le coût de ta carte sera facilement 3 à 5 fois plus cher (voire plus).

Bonjour les caïds de l'électronique, j'ai une problématique un peu particulière : j'ai un schéma en format PDF d'un sous traitant avec des "objets" (composants élec) sur lesquels on peut avoir des infos en cliquant dessus (repère topo, deisgnation etc.).
Sauriez vous comment récupérer ces infos (metadata ?) pour les avoir sous excel pour faire une BoM ?
Une moulinette Python, Java ou un truc comme ça ?
Merci

C'est clairement plus une question pour Programmation ça ! Tu as fait un topic la bas ?

Pas faux.
J'espérais simplement ne pas être le seul à être confronté à ce genre de souci

Yo les filles, à force de commencer à bricoler à droite et à gauche,
Vous auriez une idée d'alimentation stabilisée qui me permettrait de balancer du courant alternative et continu de 0A à 30A et de 0V à 220/300V ? , ainsi que la fréquence en Hz
Avec la possibilité de pouvoir régler les A en 0.1
Idem pour les tensions.

Après pour les ampère je suis preneur de moins si besoin

Oui pour au moins 3-4k€ HT.

Hum 30A sur 300V = 9000W, tu a la prise pour brancher ça ?

C'est pour faire quoi???

Bon apparemment quand je ramène les gens à la réalité, ca fait fuir


Il l'a dit pour bricoler
