Reprise du message précédent :
Je te conseille de n'utiliser qu'un fusible pour protéger toutes les électrovannes plutôt qu'un par électrovanne.
Mais si vraiment tu as moultes portes-fusibles et une myriade de fusibles, tu peux effectivement en coller un par ligne et utiliser des temporisés 0,5 A (en vrai il faudrait des 0,2 mais si les électrovannes sont un peu moisies et que les fusibles sont pas très bien temporisés, ca va cramer or la différence de protection n'est pas bien grande).


merci pour ta réponse
le problème d'un seul fusible, c'est que plusieurs electrovannes peuvent être alimentée simultanément.
j'ai pas encore fait de test, mais au moins 3 voir 4 maxi
ce type de fusible irait bien donc : ?https://www.audiophonics.fr/fr/fusi [...] c-427.html

Les même en céramique sont plus sûrs.

Ca fait longtemps que c'est en rade RS-particuliers ?


Plus d'un mois que j'ai remarqué que c'est n'importe quoi.
Surement à cause des soucis d'approvisionnement, les 3/4 des références ne sont plus dispos et le site marche à moitié.

La semaine dernière j'ai fait une commande chez Mouser qui était au final moins cher même avec les fdp !

ok merci je vais voir
c'est fiable ce type de porte fusible serrant ?



J'aurais tendance a dire non surtout en milieu humide ou extérieur


Je comprends tout à fait.
Pour calculer le courant nominal du fusible, il te suffit d'additionner les courants nominaux en partant du principe que les électrovannes ne commutent pas simultanément et qu'elles sont pourvues de diodes de roue libre. Sinon, ben il faut additionner les courants d'appels (mais tu protèges moins bien).
Oui, un fusible en 5 x 20 mm temporisé ira bien.



Pour du 24 Vca je ne pense pas.
Je n'ai encore jamais vu de fusible en verre éclater mais je n'ai jamais eu de défaut haute énergie non plus.



Celui ci ne m'a pas l'air génial mais j'en ai utilisé d'autres marques qui faisaient bien le boulot.
Par contre, et comme l'a noté crazytiti, assure toi d'utiliser un porte fusible étanche si tu es en zone humide ou avec possibilité de présence d'eau.


Il y a quelques jours le retour que j'ai fait était en attente de réception... mais indiqué comme livré par la Poste 10 jours plus tôt.

En 24V, il peut mettre des fusibles de voiture, ça rentre sur des cosses fast-on (serties tu sais comment ) et c'est facile à trouver pour pas cher. En bonus ça se protège facilement avec de la gaine thermo.

Jamais vu de fusible en verre éclater, par contre ils fissurent parfois (mais 230V + bordel inductif derrière).

Bonjour, j'ai eu la douleur de voir un appareil électro-ménager dégager une odeur de composant cramé, sans fumée.
Il s'agit d'un Swid de chez Addelice (https://www.addelice.eu/), hors garantie.

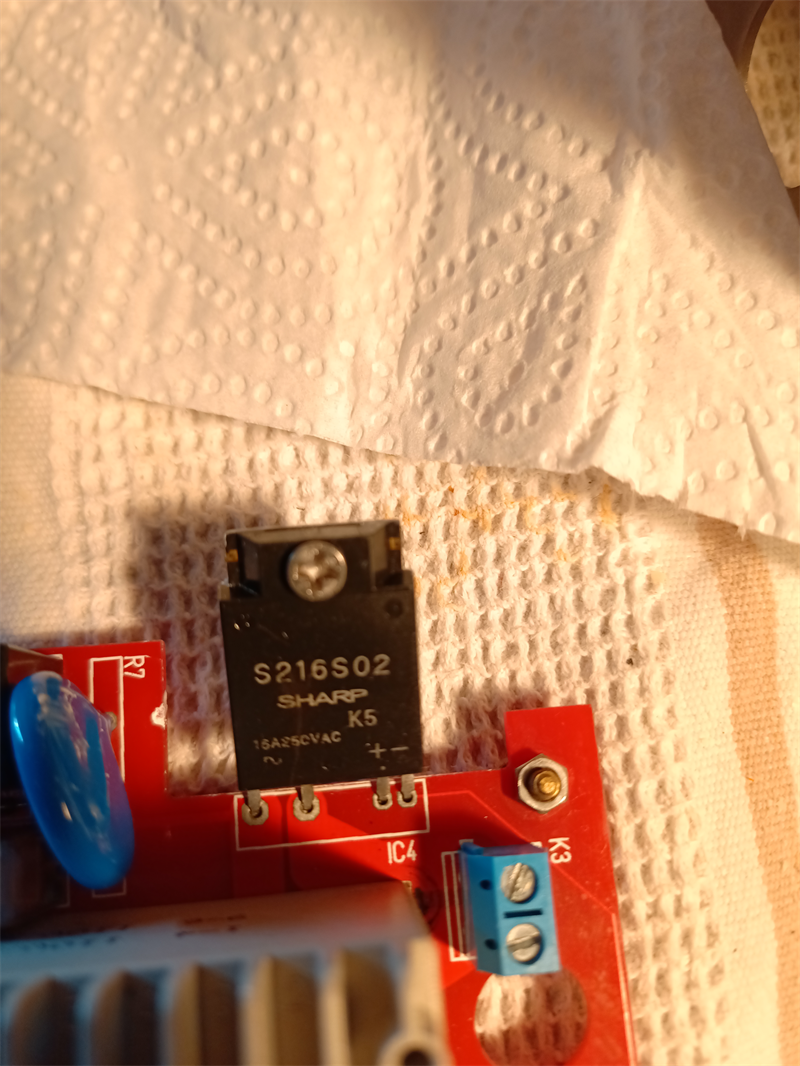

En observant la carte, j'ai découvert ceci:

Le composant est fissuré.

Je suppose que c'est un relais ?

Je viens de demander un devis chez Mouser.

Sinon, j'ai vu ce même composant, référence identique, sur la baie, d'occasion, pour environ 9 euros, fdp in.

Avez-vous une idée où je pourrais me le procurer en neuf ? Je n'ai pas trouvé la référence identique sur google (avec le complément K5).
Savez-vous si un composant interchangeable existe ?


Merci

Mouser ne te répondra pas, le composant semble obsolète ou produit sur commande donc à moins d'en commander 10000 d'un coup ça ne les intéressera pas...

Par contre t'as des références équivalentes mais niveau dispo c'est pas folichon.

Ok !
Donc me tourner vers une occasion serait la seule solution ?

https://www.ebay.com/itm/3722472934 [...] SwL3Jap--P

C'est un pont redresseur, tu dois pouvoir trouver un équivalent.

Ah, ok. Je vais aller voir dans un magasin d'électronique ,voire ce qu'ils me proposent, dans ce cas.

Vu sur le site d'E44.com, un pont redresseur 400V 20A à 1,90 euros.
Ca pourrait faire le taf ?



Le s216s02 est un relais statique pas un pont redresseur.

Ah au temps pour moi
J'avoue j'ai pas regardé précisément la ref.
Désolé

Ah, zut alors.

Y en a pas chez le marchand, y a le même, même ref mais en 8A

La tension de commande est ou a l'air faible (1.4V ?)
Sinon j'aurais mis un ssr commandé en 3.3V genre les Fotek avec du câble et de la gaine thermo

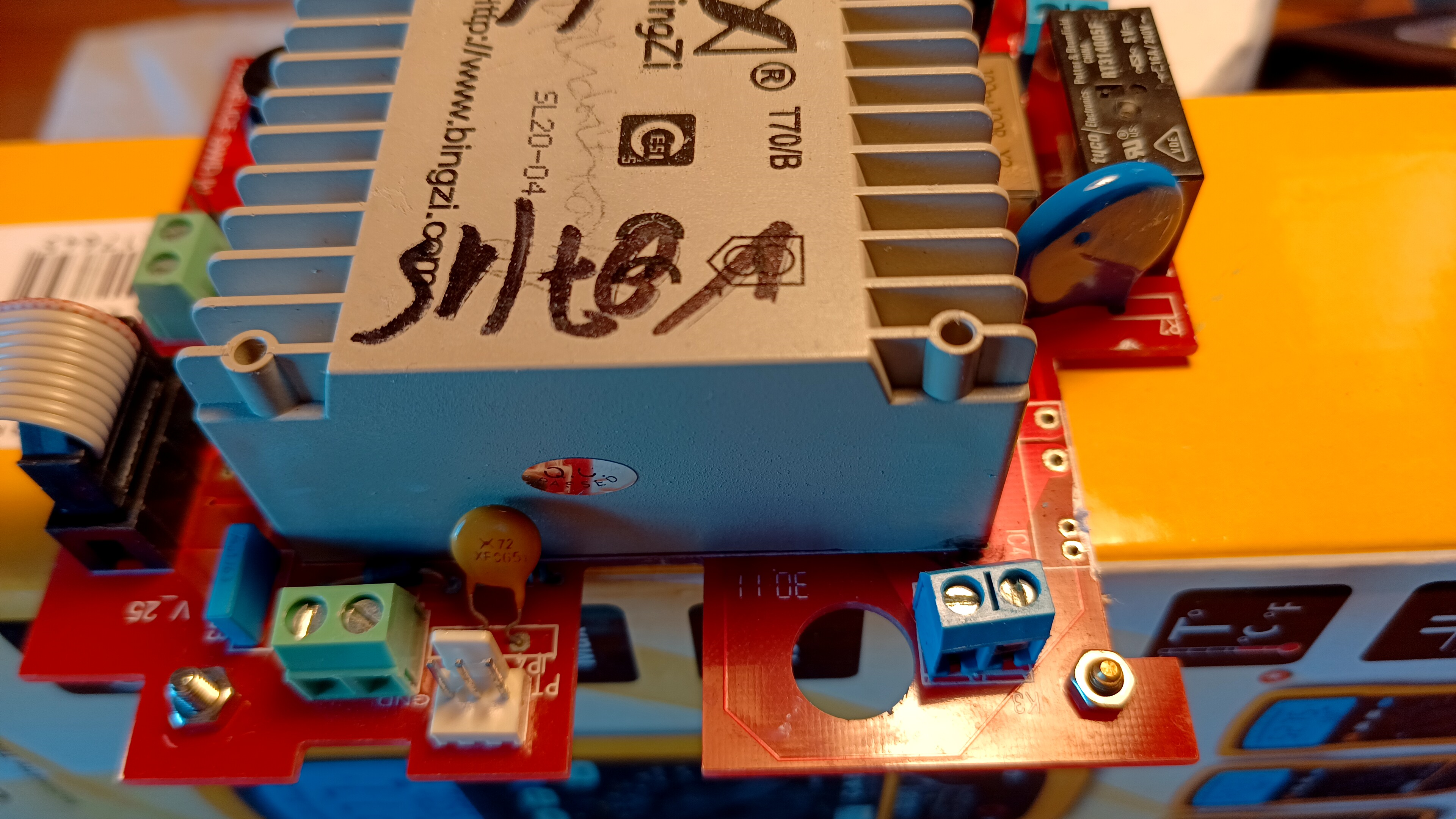

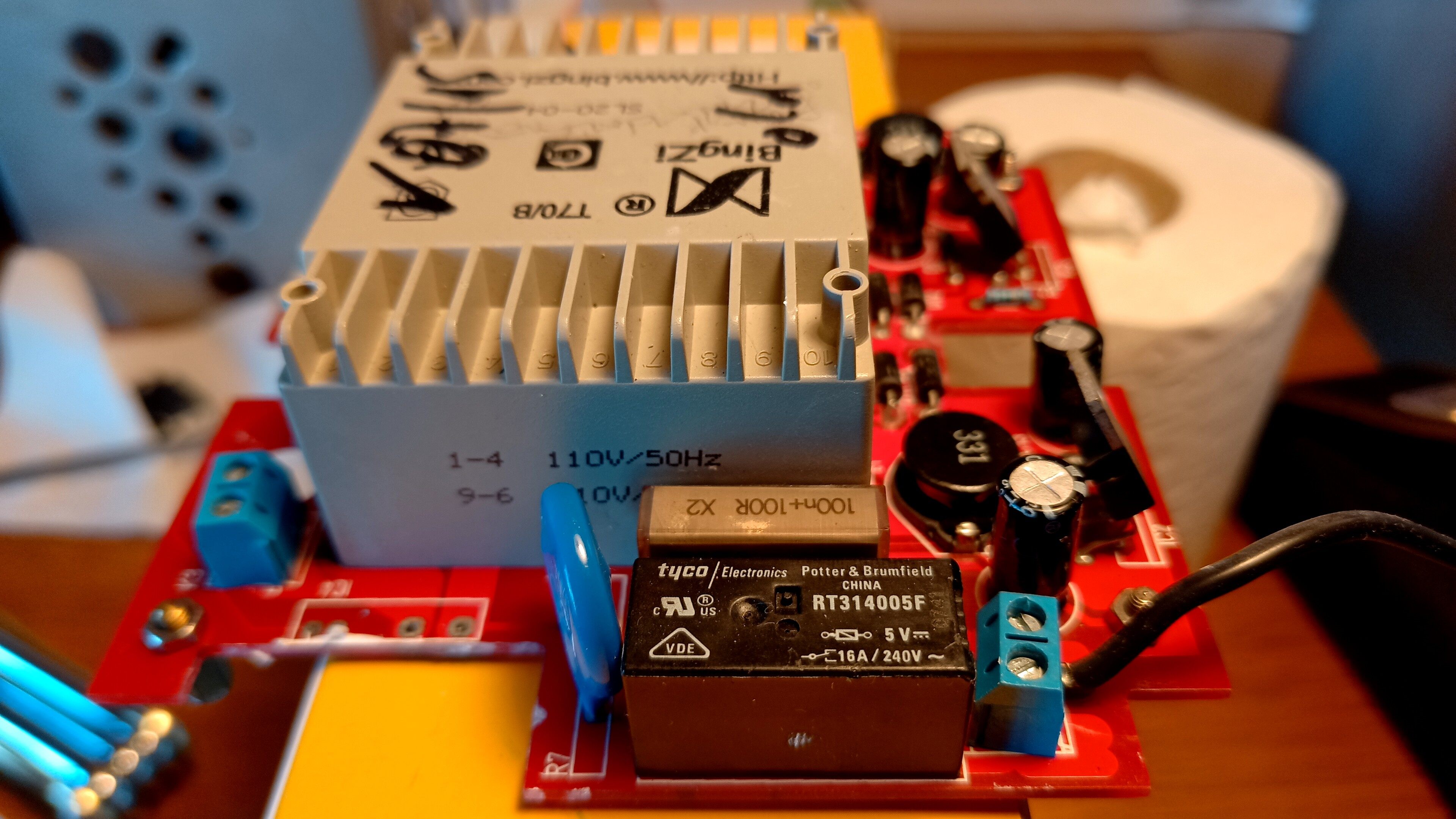

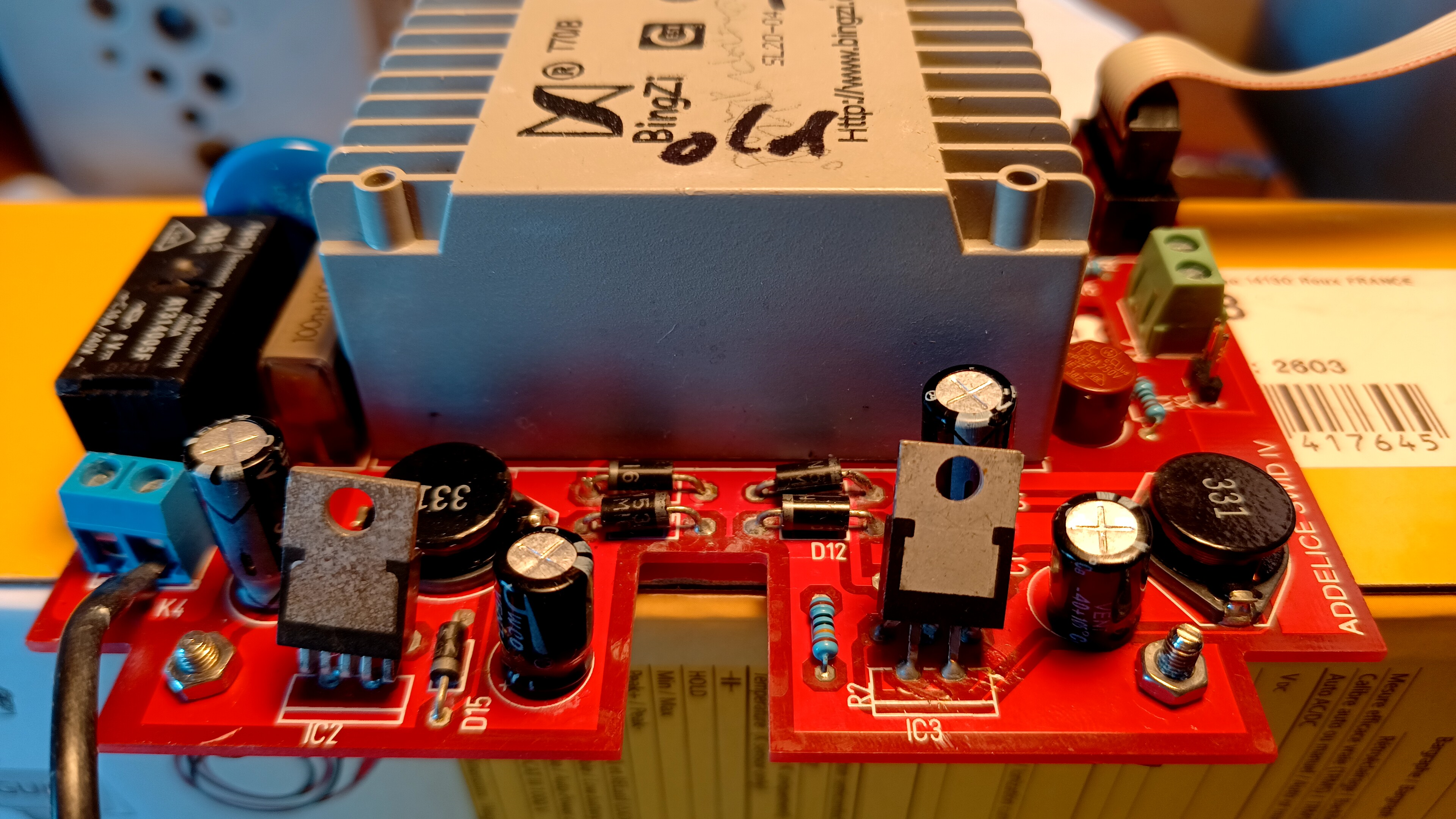

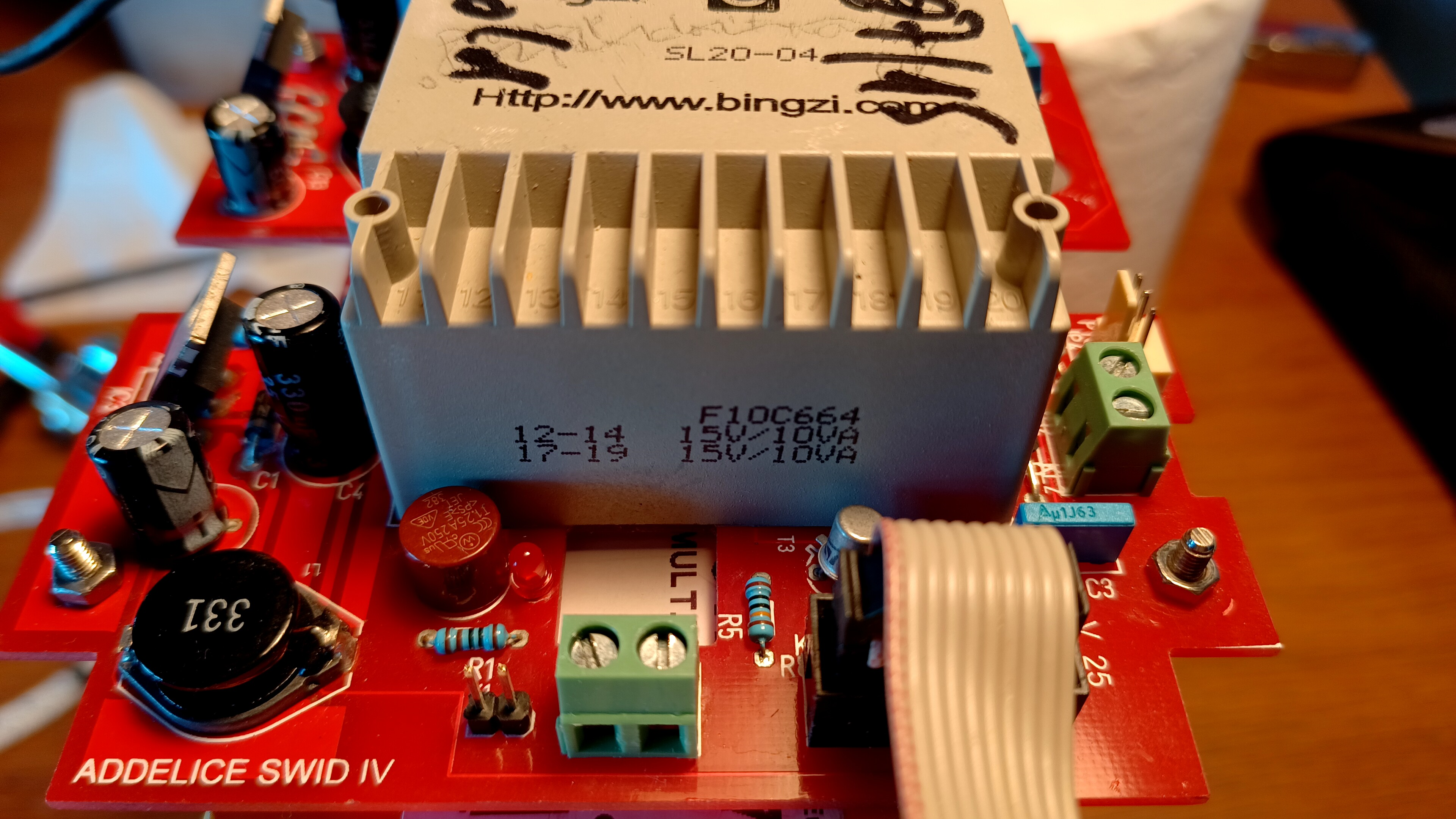

Je ne sais pas pour la tension de commande, voici quelques photos...

Apparemment, 1,2 V continu, en effet.
Il faudrait que je le teste, pour voir si c'est bien la pièce fautive.
Je l'alimente en 1.2V CC, et je branche une ampoule 100W reliée au secteur.
Par contre, je ne suis pas équipé pour faire ça.

Essaye de regarder la tension minimum côté puissance. J'avais fait des tests en 12V AC avec un transfo à la place du secteur et des lampes de voiture comme charges.
Peu de risque de se faire mal et tu peux mesurer sans trop réfléchir ni équipement spécial.

Pour tester il suffit de shunter les 2 pattes notées ~
par contre s'il est fissuré peut etre que le transfo est en court circuit et que le test avec le shunt va faire sauter les plombs !
J'attends d'autres avis ?



Alors, 80 V ~ 240 V, d'après https://www.digikey.com/en/products [...] 02/458286.


En fouillant dans mon fourre-tout électrique, j'ai trouvé:
du câble
une ampoule 105W sur douille
des cosses femelles assez petites pour enserrer les pattes du relais
du scotch d'électricien
une alim de PC, pour obtenir 3V
un disjoncteur C16 pour faire office d'interrupteur pour la partie puissance
Les deux derniers points vous paraissent corrects ?

J'ai trouvé un Pdf qui explique comment tester un relais électronique.

http://www.crydom.com/en/tech/news [...] %20ssr.pdf

Il est indiqué que dépasser la tension de commande n'est pas une bonne idée.

Je vais utiliser une pile AAA.

Montage demain.

Je me pose la question suivante: suis-je toujours sur le bon topic ?

Ceci dit, j'aurais sans doute des questions d'identification de composants dans les jours à venir...

Tu peux aussi poster sur ce topoc : https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Mais ici, c'est bien aussi.

Pour tes autres questions, l'alim d'ordinateur n'est pas très indiquée. Ces blocs n'aiment pas toujours être en fonctionnement à vide.
Commander le relais statique par une pile est une excellente idée. Ca évitera aussi de faire de la merde côté isolation.

Et assure toi que le circuit électrique sous 230 Vca soit bien isolé. Le scotch d'éléctricien ça peut passer pour un test rapide mais fait attention à ce qu'il y ait plusieurs couches parce qu'une seule n'est pas suffisante.
C'est normalement surtout prévu pour du marquage en fait.

Merci kronoob pour tes observations


J'ai étudié le PDF du relais static :
https://www.farnell.com/datasheets/53164.pdf
Attention il ne faut pas mettre plus de 50mA dans la commande (qui est une diode infrarouge)
Donc prend une pile neuve et met la en série avec une résistance de 20ohms.
Ça devrait te donner 20 à 30mA.

@crazytiti
Merci ! l'électronique est semée d'écueils...


Tous les branchements seront dans le garage à l'abri des intempéries et mon garage n'est pas humide.
le déclenchement des relais sont différés de 1 seconde si multi déclenchement.
je vais plutôt partir sur 1 fusible par électrovanne, ca évite que tout soit à l'arret si il y a un problème isolé. enfin je pense !
tu te souviens de la marque de tes porte fusible ?
merci



Idée : tu prend une boite à fusible de voiture à la casse :
Hop pour 5€ (ou moins suivant tes points de charisme/négociateur) tu aura un support pré cablé pour autant de fusibles que nécessaire.
En bonus tu aura même une poignée de fusible

Par contre bon courage pour trouver des fusibles auto de petit calibre

Radiospares référence 501-809 pour du rail din, sinon 337-1951 pour du support à visser.


intéressant mais c est pas du tout le meme prix


J'ai déjà utilisé des Littlefuse mais je ne me souviens pas de la référence.
Un tour sur RS : https://fr.rs-online.com/web/c/fusi [...] 4294198880
Ceux ci doivent être bon mais il faut pouvoir sertir les cosses correctement : https://fr.rs-online.com/web/p/port [...] ne/7032811
Donc il vaudrait peut-être mieux des modèles pré-sertit : https://fr.rs-online.com/web/p/port [...] ne/8495594

Tu peux regarder des modèles concurrents chez Farnell, Conrad ou Rexel.


ok merci
