Reprise du message précédent :
Perso j'ai fait une trentaine de petits achats sur Aliexpress mi juillet, j'ai donc payé la TVA sur Aliexpress et j'ai tout reçu sans encombre.

Quelqu'un sait si on a un topic ESP32 sur HFR ?

éventuellement sur le topal blabla Arduino :
https://forum.hardware.fr/forum2.ph [...] =0#t346668

Je pense que c'est beaucoup trop éloigné d'un Arduino, je vais devoir trouver ma source d'inspiration ailleurs

Remonte d'un noeud, ouvre un topic unique sur l'esp32 depuis
   FORUM HardWare.fr /   Electronique, domotique, DIY /   Nano-ordinateur, microcontrôleurs, FPGA

Mais dans l'absolu on peut programmer les ESP avec la suite arduino alors bon...


On parlait de (critiquait ) Farnell il y a pas longtemps, maintenant c'est au tour de RS Particuliers. Aucune info comme quoi la commande a été expédié et aucun n° d'envoi donc impossible de savoir quand passe le livreur. Et puis bon, perso les fusibles j'aurais mis un minimum de protection supplémentaire, c'est du verre... Rebelotte probablement demain car il manque un article, mais j'ai dit au livreur qu'il peut déposer en BAL (si c'est le même demain...).

En tout cas j'ai mes MCP4822 pour ce FY6800 en panne. Soudage à faire.

Pour les ESP: Si c'est programmé en Arduino le sujet me paraît adapté, par contre si c'est pour faire du C "pur et dur" et "from scratch" je pense qu'un sujet dédié serait beaucoup plus adapté.

Le FY6800 est réparé. C'était bien le MCP4822 qui était "fatigué". Puce neuve 3,2€ @qty2 chez RS. Désoudage à l'air chaud, soudure au fer, facile, SOIC-8.

En résumé pour le moteur de recherche:

Schéma du 6600: https://github.com/DerKammi/FY6600- [...] ain_A0.pdf

Symptôme: CH1 (ou 2 puisque les deux sont pareils) ne sort plus le signal souhaité mais un offset négatif constant de quelque centaines de mV.

Fonctionnement de la partie HS: U114 (ou 113), un MCP4822 DAC 2 sorties 12 bits, sort deux tensions: Une qui sert de référence au "gros" DAC qui produit le signal de sortie avant filtrage/..., une autre qui sert pour l'offset DC. Contrairement au schéma (!!) sur le FY6800 la tension de référence passe par un pont diviseur. Pour un réglage "sinus 5V 0VDC" on doit avoir environ 1,8VDC en entrée (!) du pont diviseur. Attention, entre CH1 et CH2 les deux sorties des MCP sont inversées, bien regarder sur le schéma!

Problème: Pour une raison inconnue le MCP pour le CH1 ne sortait plus aucune tension de référence pour le "gros" DAC -> évidemment plus aucun signal correct sur le CH1. Désoudé et testé séparément (avec une fréquence horloge beaucoup plus faible cependant!) le MCP fonctionnait pourtant.

Solution: Remplacer le MCP.

Remarque: Le FPGA (la grosse puce) chauffe pas mal, perso je vais rajouter un petit radiateur une fois ma commande Ali arrivée. Et le radiateur sur l'étage de sortie est un peu trop petit au niveau mécanique et il n'y a pas de pâte/pad thermique...

Bon, voilà... Ceci étant, je vais continuer de m'emmerder avec les liaisons UART pas fiables...

EDIT: Pas certain que ça puisse servir mais tant que j'ai pas jetté la feuille... Voici les données que envoye le FPGA vers le MCP pour différents réglages de tension du signal de sortie ainsi que la valeur de la tension DC qui sort du MCP (donc avant le pont diviseur). Données enregistrés à l'analyseur logique, tensions de sorties calculées. Attention, valable uniquement pour le CH1 dans l'état car pour le CH2 les deux sorties du MCP sont inversées et donc les données un peu différentes, cf. doc du MCP.
1V ->B2E1 ->0,37V
2V ->B5C2 ->0,74V
3V ->B8A3 ->1,11V
4V ->BB84 ->1,47V
5V ->BE65 ->1,84V

Trop chargé le MCP4822 ? Mauvais clone ? Puce trouvée au fin fond d'un stock d'un brocker chinois par le fabricant ?

Pas trop chargée non, mais probablement d'origine douteuse oui...

Félicitations pour le dépannage

Yep, bien joué !

Bon, j'ai récupérer une autre perceuse visseuse avec le chargeur cramé et j'ai peu d'espoir que les batteries d'accumulateurs Ni-Cd soient en bonne condition.
J'ai également récupéré des batteries d'accumulateurs Li-Ion de trottinettes électriques. J'ai bon espoir d'en extraire quelques cellules encore utilisable.

Je vais donc me repencher sur mon affaire de circuit de gestion de batterie d'accumulateurs Li-Ion.
J'ai déjà une petite idée d'une archi un peu fumeuse mais qui fera bien le boulot.

Du NiCd ? L'engin doit avoir 20 ans non ?
Mais sinon ça ne se trouverait pas des BMS tout faits pour mettre tes Li Ion sans bricolage maison ? Le tout c'est d'arriver à caser l'ensemble dans l'espace disponible, en fonction de comment sont faits les packs d'accus...

Yep. Une Ryobi et une Hilti fabriquée aux USA...

J'ai regardé et c'est pas la gloire. J'ai moyen confiance dans les chinoiseris que j'ai vu sur Ali (sans limite de prix) parce qu'il ne semble pas y avoir de demande.
A priori, la plus part des solutions sont en fait des bricolages à base de chargeurs de modélisme. Les accus sont intégrés avec juste un circuit de protection lors de la décharge. La charge étant confié à un chargeur de modélisme qui nécessite donc un câblage externe pour l'équilibrage des cellules.

J'aimerai ne pas modifier l'aspect extérieur donc cette solution ne me convient pas.

Je pense partir sur l'intégration d'un bloc d'alimentation dans le boitier du chargeur et d'avoir le circuit de charge et de décharge intégré dans le boitier de la batterie d'accu. Je vais aussi différencier les pôles en utilisant ceux du capteur de température.
Et vu que les deux perceuse n'ont pas la même tension de service, je vais partir sur un circuit plus ou moins modulaire pour pouvoir être utilisable avec des configuration de cellules différentes.

En parlant de BMS, j’ai acheté ça Pour une batterie LTO, en version 60A, avec ports charge (20A) et décharge séparés, c’est pas listé mais après avoir demandé ils me l’ont fait au prix du 60A classique ce qui est assez cool.

Bon j’ai pas encore testé mais j’ai regardé vite fait l’IC est un truc chinois : SH367309U, dont j’ai trouvé la datasheet ici, tout en chinois évidemment...
Il y a 8 mosfet TO-263 pour le circuit de décharge , ceux ci, et 3 pour le circuit de charge, ce qui paraît adéquat.

Le truc que je me demandais c’est si je pouvais augmenter le courant d’equilibrage sans poser de problème. Les resistances de dissipation sont des 3216(métrique) de 131Ω, donc 20.6mA à 2.7V, logique vu que le courant d’équilibrage est donné pour 20mA, comme dans le 2e circuit d’exemple dans la DS les circuits d’équilibrage sont ouverts/fermés par des transistors SOT-23 (BJT dans le circuit d’exemple) et donc pas par le contrôleur en lui même, ducoup le courant est juste limité par le courant max des transistors. Et au niveau dissipation ça fait au max ~65mW par resistance, x4 pour un max de 4/5 accus en équilibrage : 260mW. Il y a de la marge pour doubler voir plus non ?

Faudrait que je passe la DS dans un traducteur pour voir si je peux pas modifier la tension à laquelle l’équilibrage se déclenche aussi, en espérant que ça se configure via une resistance.

Ah tiens, ma commande Ali (composant élec bien sûr) ils me proposent de la livrer en point retrait maintenant... Sauf que (à part les soucis informatiques habituels, des trackers et du JS  partout) la carte me localisait quelque part en plein Atlantique, aucun point retrait dans ma ville voir en France et l'interface était en russe (que je ne comprend pas)... Non, le mail n'était pas un faux et j'était sur le site réel Ali. Bon...

/HS

Nous, Chinese Pipole, avons confonder clients. Nous confonda vous avec autre client "nageur de combat".

Puisqu'on parle cos Phi et autre facteur de pouissonsse, le PFC ça sert uniquement à éviter de relarguer de la merde sur le réseau (y compris au niveau l'habitation) ?

Je dois saisir une petite alim à découpage chez Mean Well, mais entre la gamme LRS (le plus bas de gamme, pas de PFC) et les trucs à PFC actif comme la gamme avec pléthore de certification HRP, le prix a tendance à tripler.

C'est pour alimenter des SBC, y a eu des morts dans les petites alims vendues avec, donc autant repartir sur un truc moins dégueulasse.

Une petite vidéo qui pourrait t'intéresser : https://www.youtube.com/watch?v=izjWx4h7-DY

Tiens ça fait un bail que j'ai pas vu une vidéo de lui d'ailleurs !

Ioduremetallique

Bon, comme d'habitude c'était super intéressant, et comme d'habitude j'ai dû regarder deux fois la vidéo pour comprendre un tiers de ce qu'il raconte

Je retiens globalement que le PFC (si possible actif) c'est le bien absolu pour ERDF, c'est bien aussi pour avoir une tension stable en sortie mais que ça nique un poil le rendement (logique, y a de l'électronique à alimenter).

Et vu que le rendement chute fortement en cas de sous-charge à la sortie, vous dimensionnez comment ? Puissance de l'alim 30% supérieure à la charge prévue ?

Perso j'essaye d'avoir une alim qui sera à 80% de la charge nominale, mais c'est un peu au pif. Il faudrait regarder les courbes de rendement dans la doc.

Empiriquement entre 50 et 80% c'est pas mal.
Suivant si tu prévois des évolution de ta config en consommation

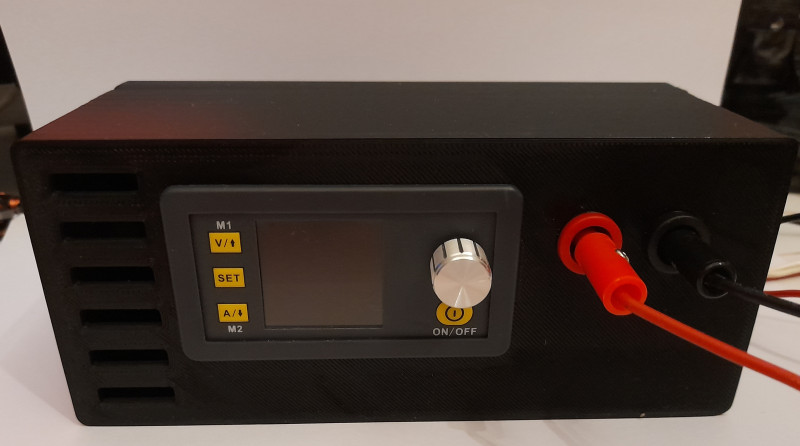

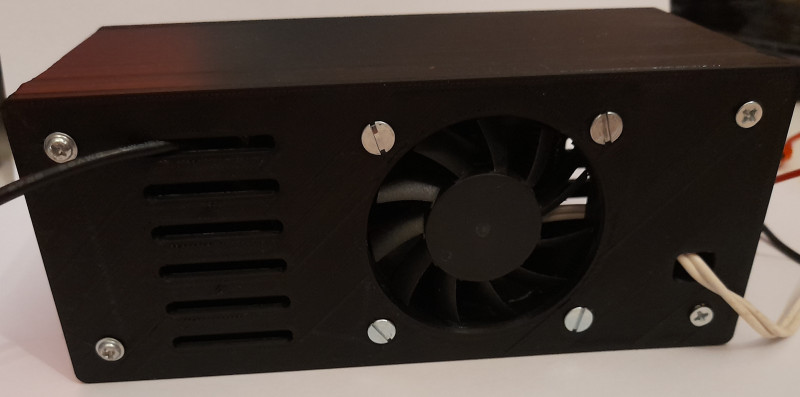

Merci au topic pour les avis sur cette petite alim. Une fois arrivée (rapidement !) de chine j'ai conçu et imprimer un petit boitier. Au cas ou ça chauffe trop j'ai intégré un ventilo derrière





L'ergonomie laisse effectivement un peu à désirer, surtout pour faire un reglage rapide c'est pas super pratique
On verra ce qu'il donnera à l'usage.

Il est mignon ton boitier, tu le partage sur thingiverse ?
C'est quoi le fils noir qui passe par le trou d'aération ?

NB : d'habitude on met les ventilos boitiers en extraction.

Perso j'avais trouvé une boîte sur Amazon et j'y avais mis le module DC DC ainsi que l'alim AC DC de 180W made in Banggood


Ha ? Ben je savais pas pour le sens du ventilo Je vais inverser, ça prends 2sec
Le fil qui dépasse c'est justement lui, j'ai pas fini le montage donc pour l'instant j'ai tester en l'alimentant depuis l'extérieur.

Pas de probleme pour thingiverse, je posterais le lien ce soir / nuit.

Si tu fais rentrer l'air, tu fais rentrer la poussière et toutes les merdes bien plus vite

Bah y a toujours moyen de filtrer l'entrée d'air

Je contre


Pour le ventilo j'ai toujours lu que c'était pour ne pas ajouter la puissance et donc chaleur du ventilo à celle déjà présente dans le boitier...
Ça me laisse un peu septique au vu du rapport entre la puissance d'un ventilateur et la puissance à dissipé dans la boite.
Et pour la poussière elle va rentrer par les trous du boitier comme par le ventilateur non ?

Voilà
En extraction on maîtrise pas par où rentre l'air dans le boîtier donc on peut pas le filtrer
Alors que dans l'autre sens un filtre sur le ventilo et hop pas de poussière qui rentre

Le risque de l'injection c'est de créer une surpression dans le boitier et que l'air chaud ne soit pas évacué.
Extraction ou injection, ça dépend aussi de la conception du boitier (emplacement du truc à refroidir, autres aération prévues ou pas par exemple, là je vois que tu as mis 4 grosses fentes à l'avant, bon point).
Après en environnement poussiéreux (ce qui ne devrait pas être le cas dans un atelier d'électronique ) c'est mieux de mettre des filtres même si ça casse le flux d'air.
Là je pense que vous vous prenez la tête pour rien : ventilo à monter en extraction, pas de filtre.
En plus avec le ventilo monté en extraction tu risques moins l'amputation d'un doigt en l'absence de grille


Fixed

Le vainqueur dépend souvent plus du ventilo que du doigt.
Essaye avec un gros Delta à 200CFM et on en reparle .

Finement tranché à plus de 7K RPM, et en plus personne ne t'entendra crier

=> https://www.delta-fan.com/THD2048HT.html

Edith : Et si t'as un enfant, tu peux y mettre ses petits doigts dans plus de 30K RPM, la découpe laser => https://www.delta-fan.com/pfb0412en-e.html

Oula. Ça sert à quoi et surtout quel logiciel pour le routage?

Les ventilos Delta
1000m3/min et 32 krpm sur un 40mm c'est un ventilo supersonique ce truc !
Note : les EbmPapst server sont pas mal aussi :
https://www.ebmpapst.com/de/en/prod [...] 12JH4.html
14 krpm pour un 80mm 40W !


Voila : https://www.thingiverse.com/thing:4928584


J'ai des Delta en fonte d'alu, alimenté en 230 Vca.
Quand tu le tiens en fonctionnement, tu ressens l'effet gyroscopique du rotor.


Mentor Xpedition.
Ca sert à quoi, je ne peux pas le dire. En revanche, en bas, un FPGA, en haut un CPLD, à droite la DDR3 pour le FPGA.

J'ai changé de boulot il y a peu, on est passé à Orcad + Allegro PCB, j'ai réalisé un PCB et je suis plutôt mitigé par rapport à Xpedition. Finalement chaque suite à ses propres petits défauts que les concepteurs n'ont pas trop envie de corriger comme si c'était une marque de fabrique (en négatif)
